概述
本章通过使用模数转换器（ADC），通过轮询方式采集多个ADC通道电压。

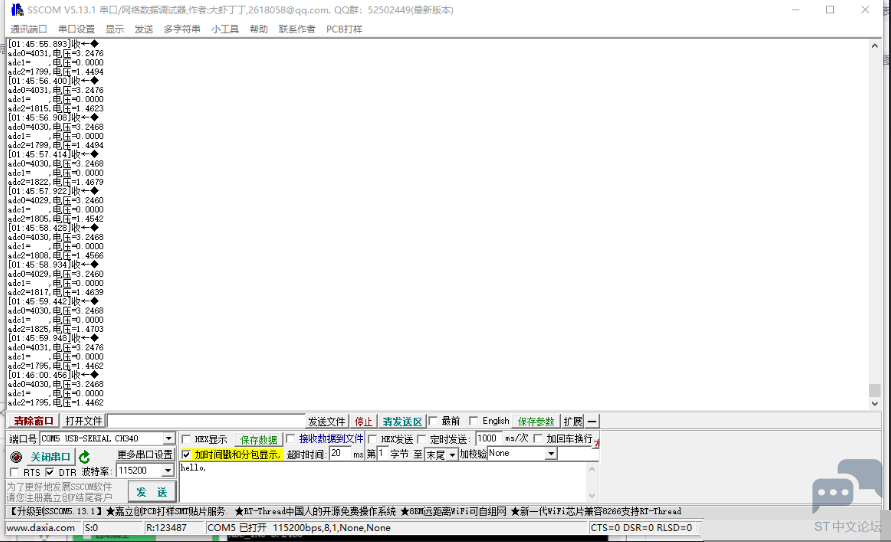

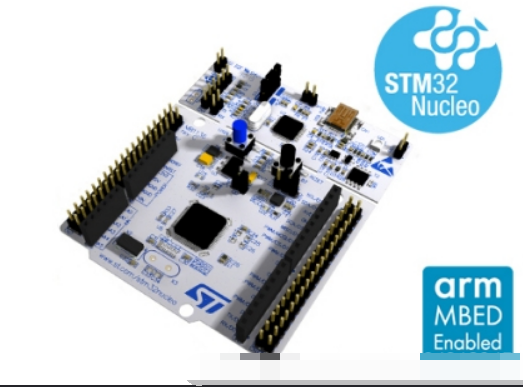

硬件准备
首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：

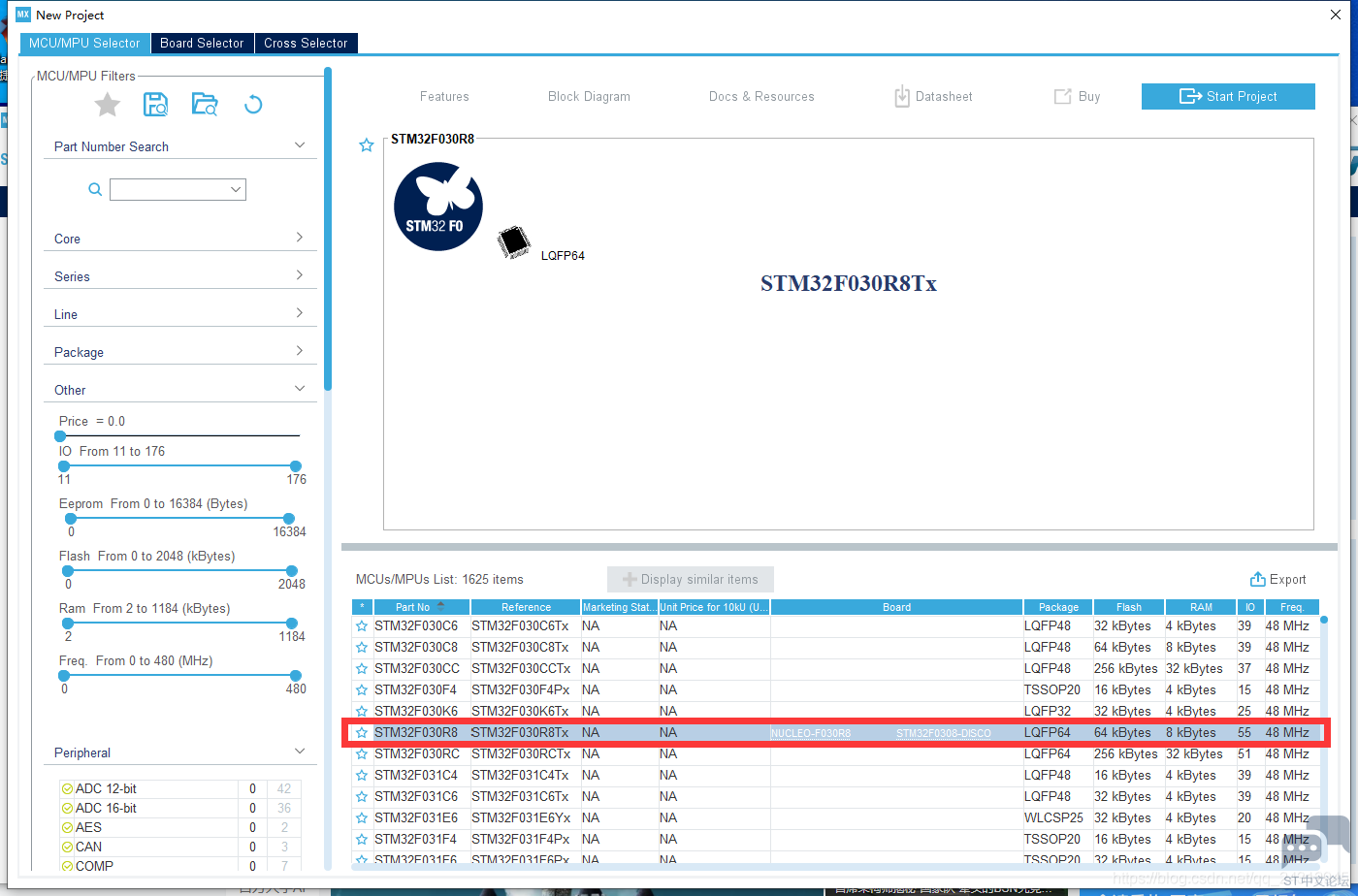

选择芯片型号
使用STM32CUBEMX选择芯片stm32f030r8，如下所示：

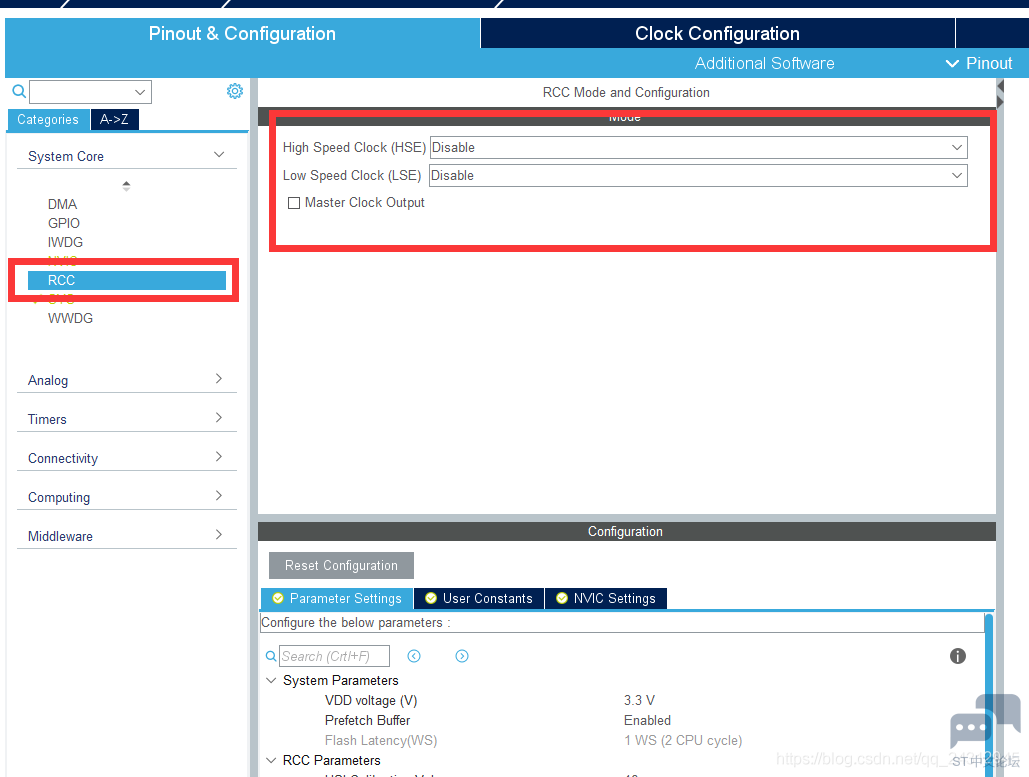

配置时钟源
HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：

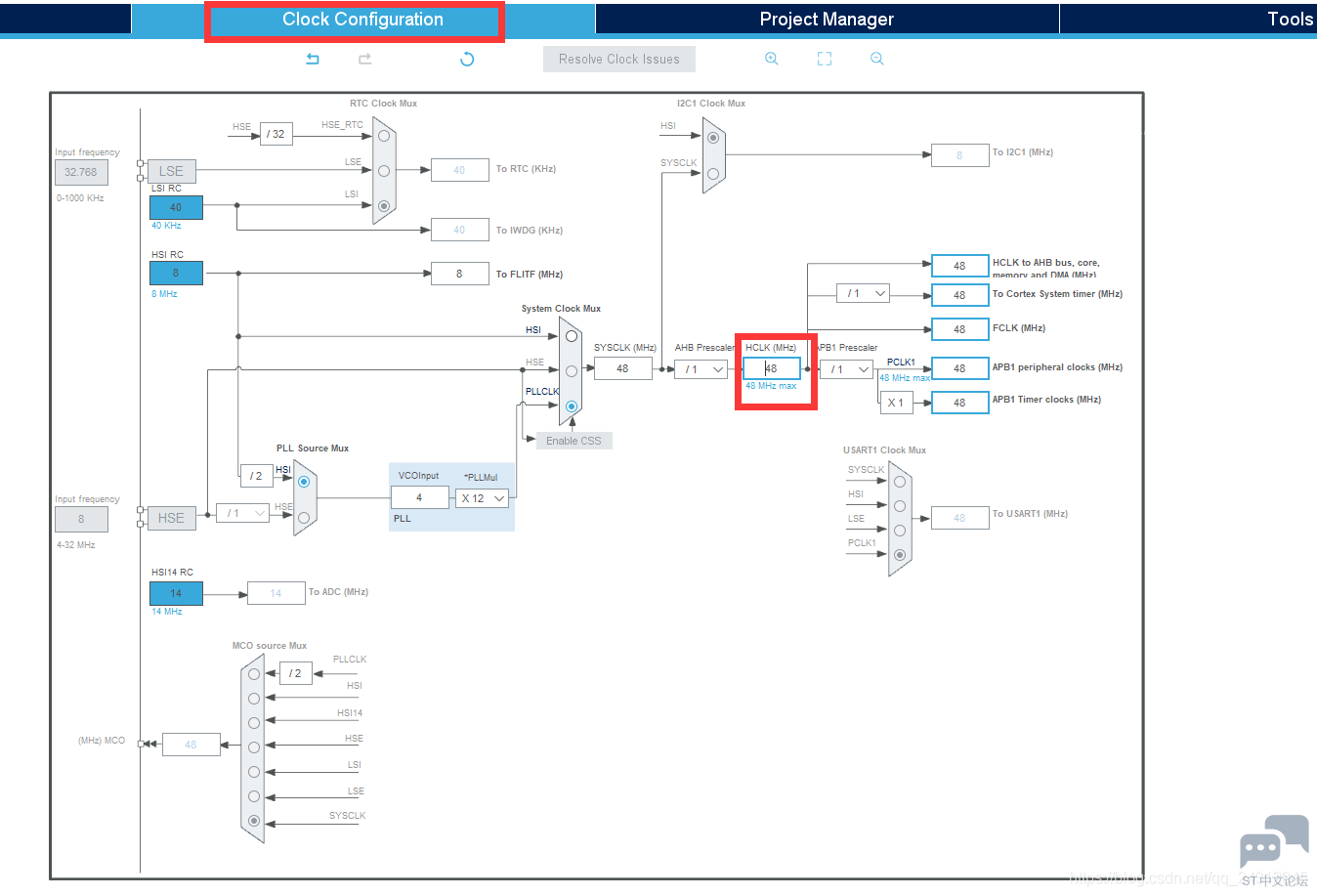

配置时钟树
STM32F0的最高主频到48M，所以配置48即可：

+ R7 J# B' b: L5 o: N3 [; |! a

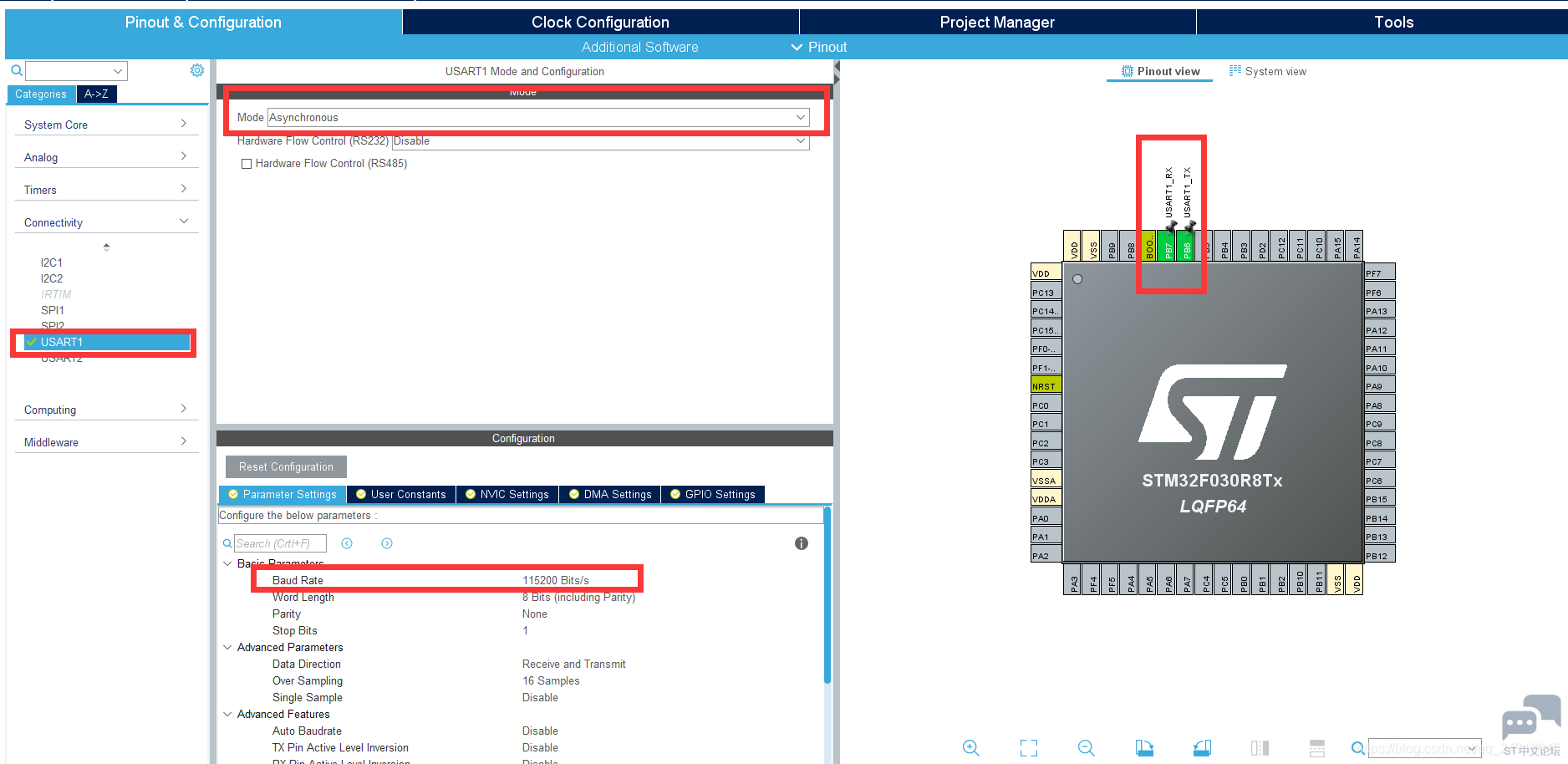

串口配置
本次实验使用的串口1进行串口通信，波特率配置为115200。

1 H+ i; ]1 w. h+ n% N; P3 WADC配置
STM32f030中，有一个ADC（模拟/数字转换器），每个 ADC 有 12 位、 10 位、 8 位和 6 位可选，每个ADC有16个外部通道、2个内部通道和一个VBAT 通道的信号。

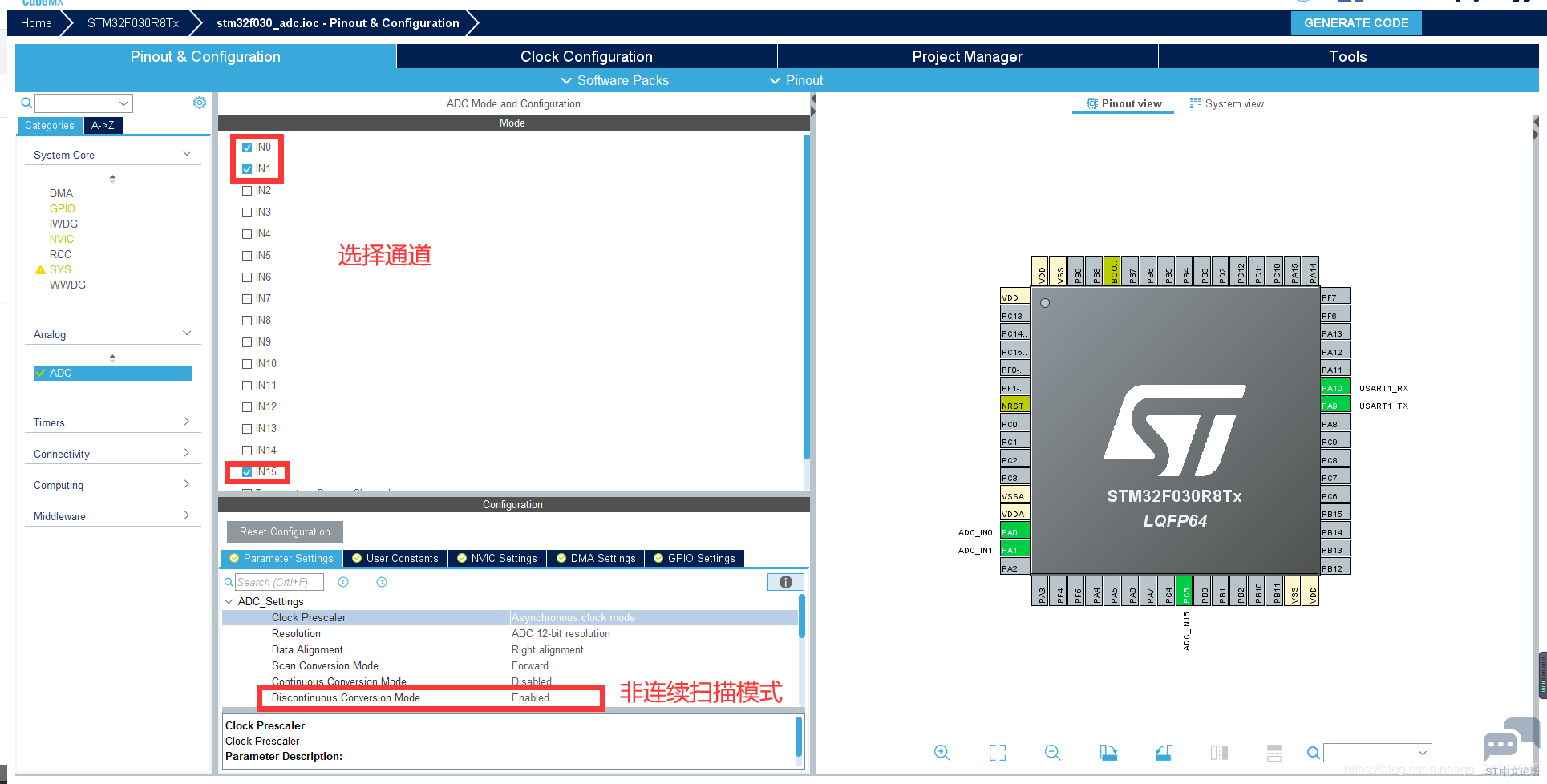

本文将开ADC的IN0、IN1、IN15一共三个通道，来分别读取ADC，由于串口2和IN2，IN3复用，故不使用IN2、IN3。配置如下：

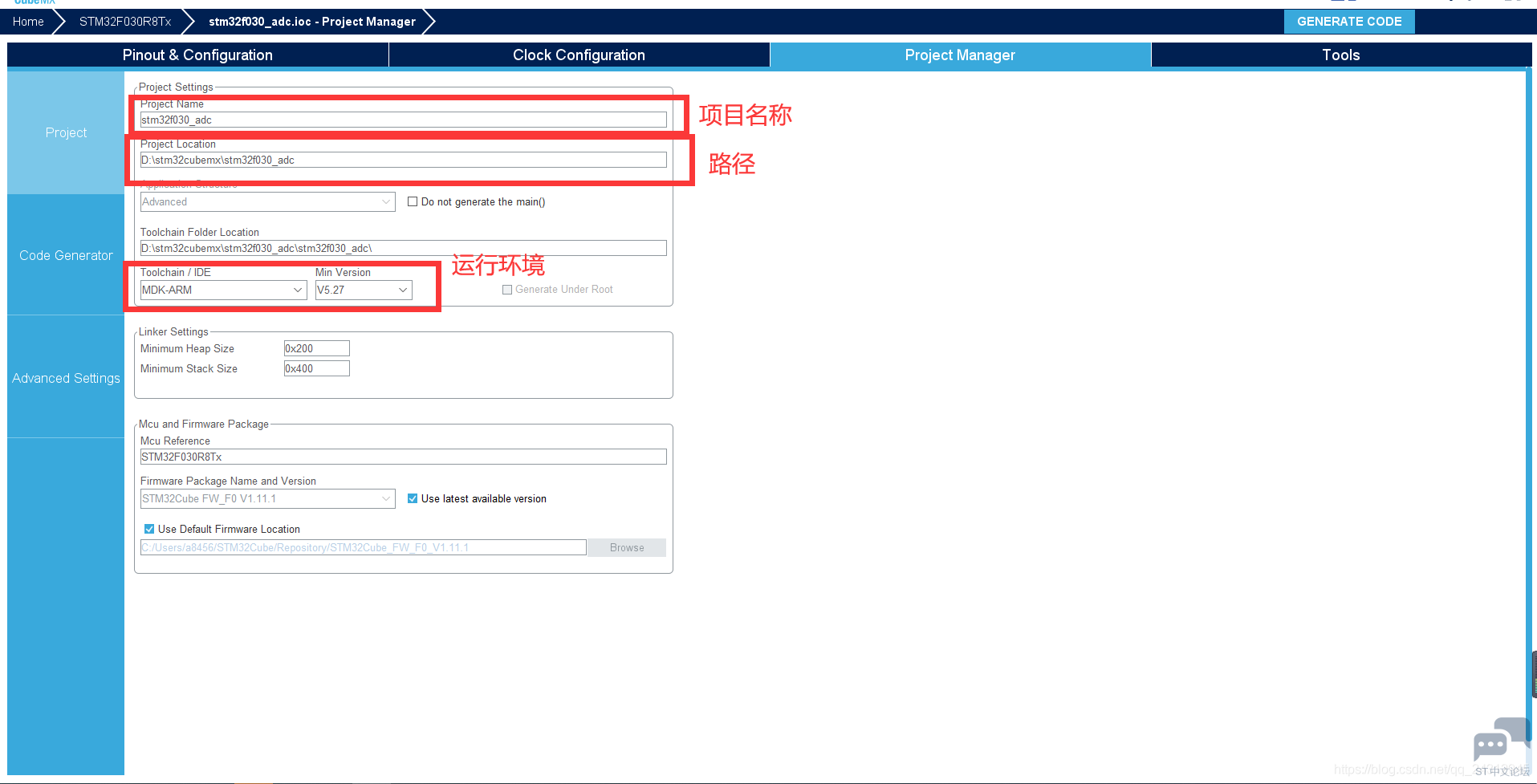

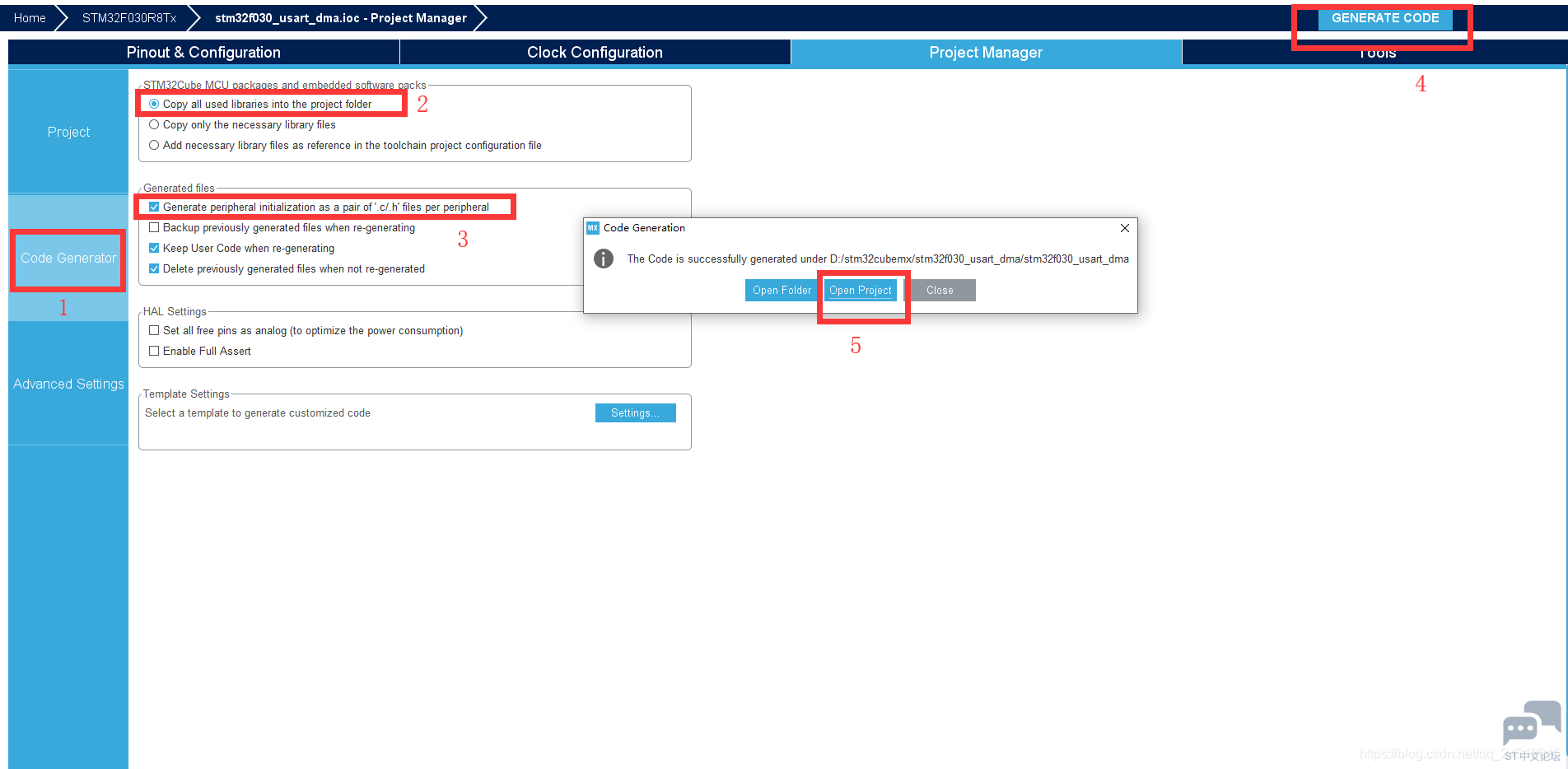

1 s, n, h" f' O生成工程设置
注意在生产工程设置中不能出现中文，不然会报错。

生成代码
( B1 j" L5 ]& }, G- c# P/ ]4 [" K# V c2 T' C

- S8 ^+ [) n z5 M7 B0 z8 j0 u, q

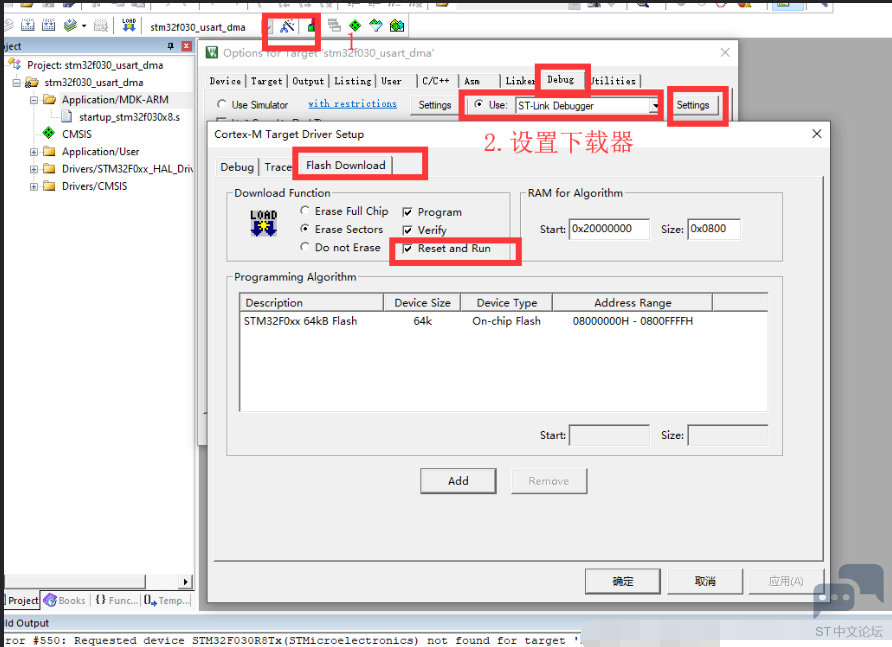

3 P) d0 L( |& `. ?& W. G1 a配置keil
