【2025·STM32峰会】GUI解决方案实训分享2-编译运行TouchGFX咖啡机例程(含桌面仿真)

[复制链接]
donatello1996 发布时间:2025-5-19 11:38
       GUI解决方案的实训后半部分为编译运行TouchGFX咖啡机例程,这个部分更为耗时,从ST官方人员讲解,到动手实操,再到修改首页界面的咖啡加热圆形进度圈,用时3个半小时,从下午3点开始紧凑进行到下午6点半,中间遇到的问题也都要一一解决。7 c1 H: ], [# N& v! @4 x) r
要运行TouchGFX咖啡机例程,必须先在TouchGFX4.25目录下添加正点原子H7R7开发板的TPA文件,即对该开发板的底层硬件初始化配置,包括液晶屏驱动库,触摸屏驱动库,系统定时器,中断等等,该目录为TouchGFX安装目录的\app\packages目录下,还有对TouchGFX界面的初始化DEMO,也是TPA文件(TGUI-CoffeeMachine-WS7-P30-1.0.0.tpa TGUI-CoffeeMachine-WS7-P31-1.0.0.tpa TGUI-CoffeeMachine-WS7-P32-1.0.0.tpa):
! N% d2 w. ^; u; g+ t7 u- v

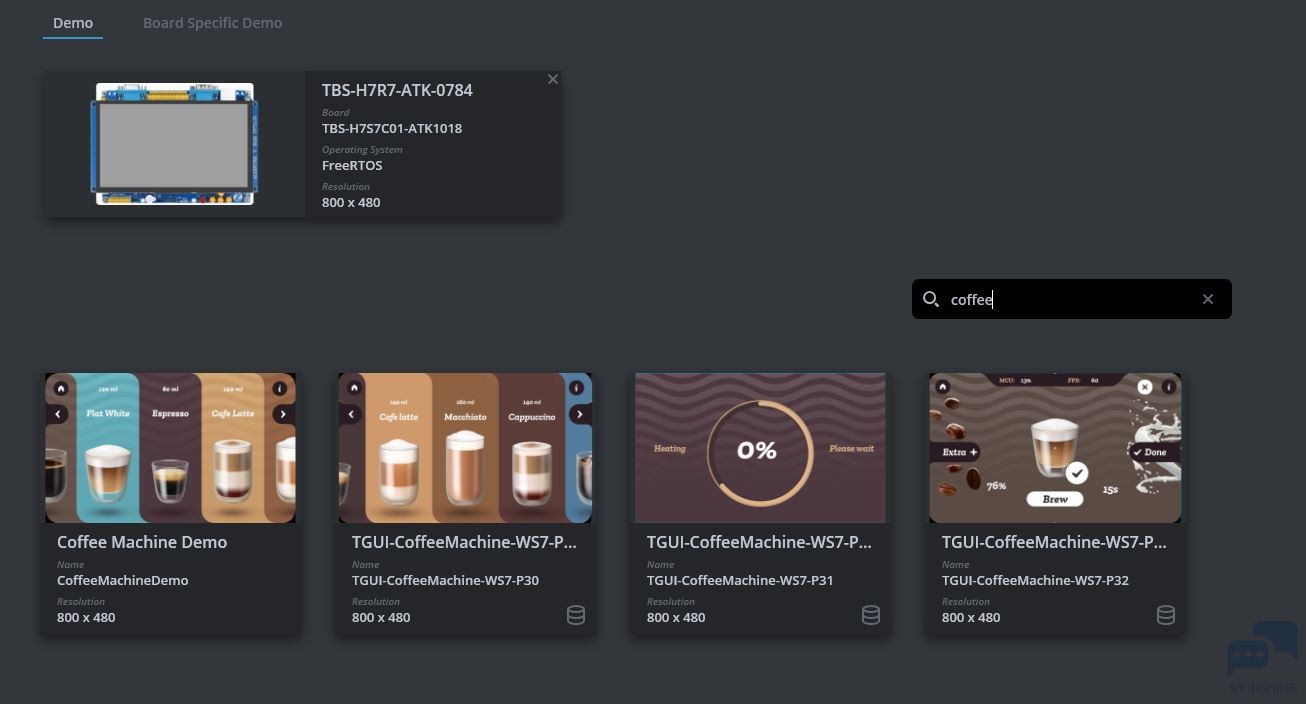

, ~9 Y0 t5 z, m$ U" G2 w7 \这样,在打开TouchGFX的时候才可以正确选择开发板型号及DEMO选项:
% @6 P- P  K7 A/ t
14.JPG 6 S5 j/ ?9 f' v5 u9 D
' T, i0 ?3 I; g5 B* q

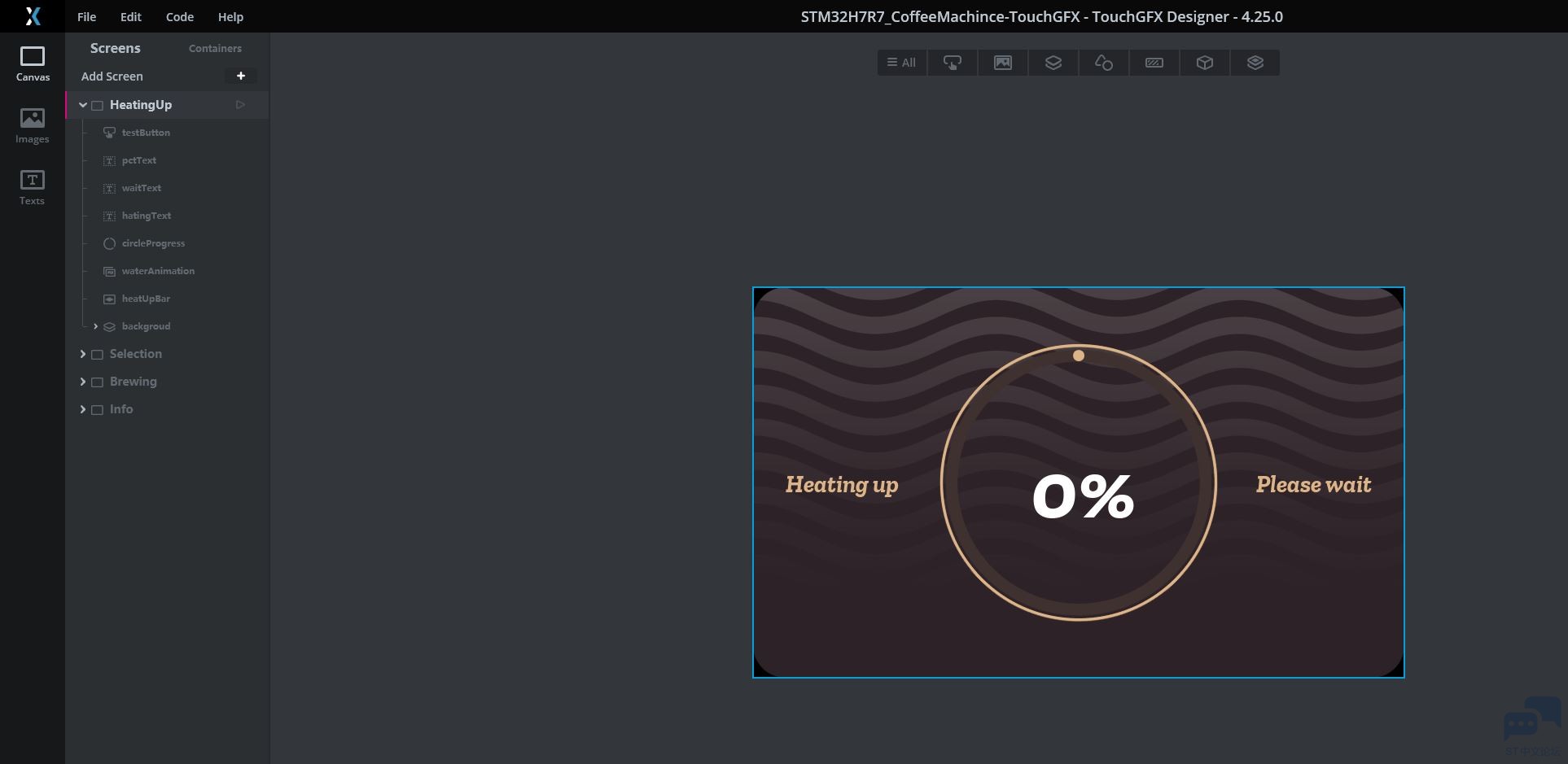

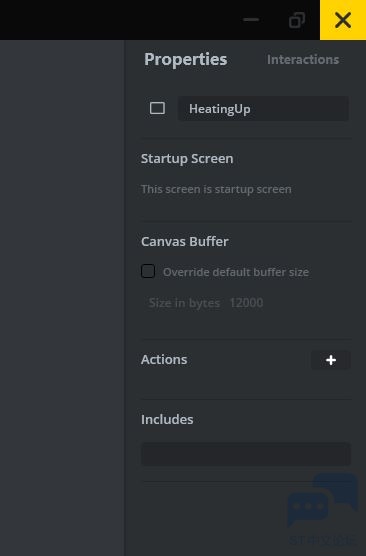

创建例程之后,简单浏览一下各个界面的组成控件,如Screen,一个Screen代表一个界面,创建多个Screen就可以在多个界面之间来回切换,功能类似于LVGL和QT的TableWidget;box为背景色控件,添加交互控件之前必须先添加box作为基础;button为按键控件,TouchGFX的按键是可以添加Label icon和image的,也就是文字按键、图标按键和图像按键;tileImage为实现界面水波纹的控件;circleProgress就是圆形进度圈了;还有Interaction(交互),用于实现按钮切换屏幕,tick定时器定时触发事件等等。  V% e. T. `2 q# k$ |& U
15.JPG 16.JPG ! [7 `' A, e; o* R; o

8 w" W2 l  ?" V& W4 }: {+ \
右下角三个按钮分别为代码生成 桌面模拟器 编译并烧录:
/ V+ Q0 W$ Q2 N1 ^9 q; R4 F 17.JPG
' A: \. n) J* l

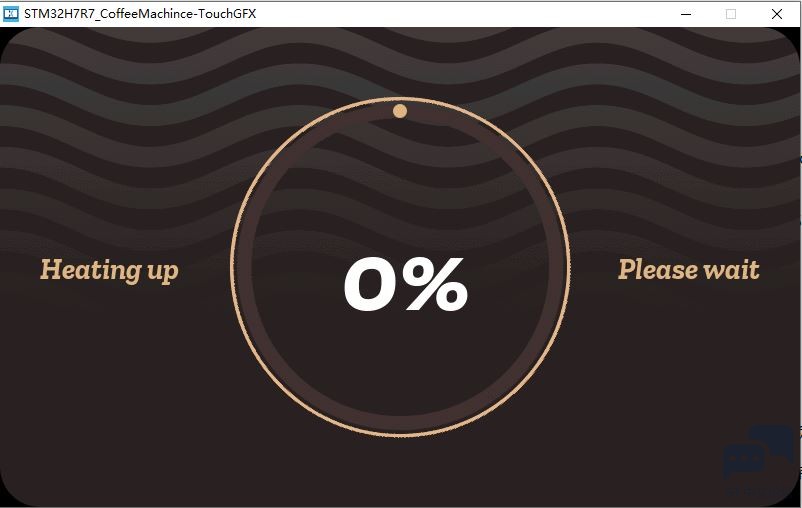

  o4 u# Z# d) i4 `# p8 z; B- a& t如果想要在Windows桌面端模拟这个TouchGFX工程的运行结果,那就需要先生成代码,然后点击桌面模拟器,运行环境为MSVC:
0 ?. p7 P; k" a- [7 @( O

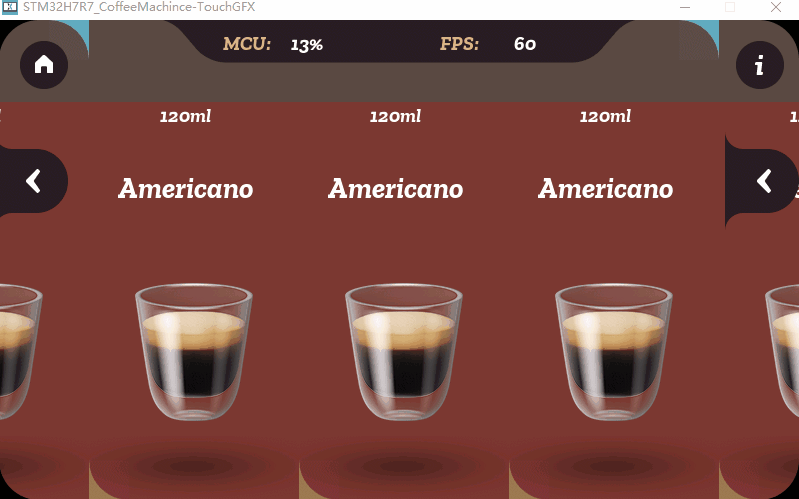

18.JPG gif1.gif
, w# W# H$ p+ G! ?9 _$ z) o* d2 f$ d
如果只需要生成烧录到开发板上面的固件,那就在代码生成后运行最右边的按钮即可。这里需要提一点,由于STM32H7R7的开发板RAM资源有限,因此必须限制RGB图像格式为压缩格式,这样会大大增加编译时间,但是必须选择这点,不然是无法编译成功的:7 A$ K) ?5 p5 k0 a! I3 T  ^
6 @1 L' H, X5 w! t- U" I
: i! X  O* E- r8 M4 W$ o

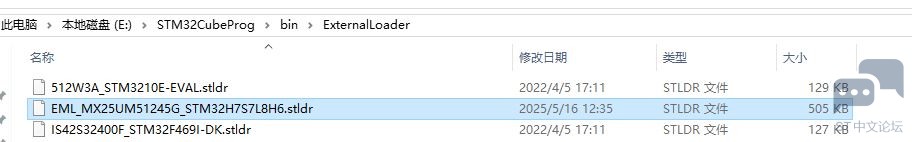

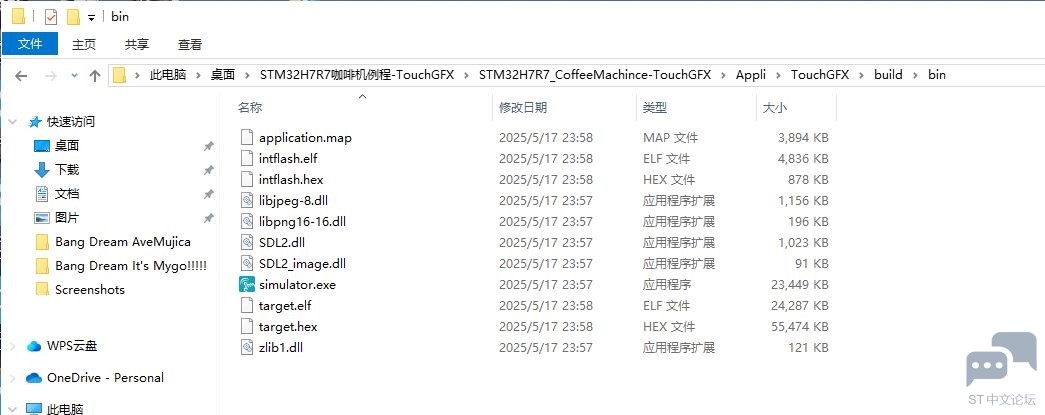

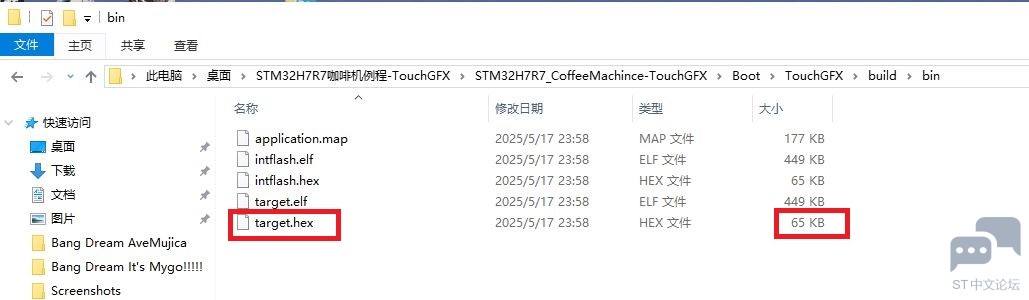

然后就是依次烧录TouchGFX工程的Boot固件和APP固件,具体烧录方式参考上帖,但是这里需要注意的是,烧录APP固件所用的外部FLASH算法也跟上一帖不同,为EML_MX25UM51245G_STM32H7S7L8H6.stldr:
3 s, f. z0 b* M 20.JPG 21.JPG 22.JPG
* K/ f+ q& A( ?; e. |
% S. S' a& Z/ W+ y) R
烧录成功后,上机实测的演示效果:
* E" }: Q3 U& O7 d: J4 Q( X: ^# b' r& C& `9 F. u
0 W  S6 S" @9 u+ C
8 F5 x+ n/ I: L, x1 t
赞 收藏 评论1 发布时间:2025-5-19 11:38

举报

1个回答
donatello1996 回答时间:2025-5-20 11:46:19
gif2.gif : J5 s7 V" F& F# i8 G1 Z
如图,可以看出,实训提供的TPA文件,可能对DMA2D初始化那块还需要修改一下刷屏代码,不然花屏现象非常严重。5 J; e/ }; H) j6 a
0 x, ]" D$ `8 z2 E; K1 t, F. d8 \; R
  h  T: j& y3 e3 p# r
