【经验分享】STM32开发中使用C语言实现IIC驱动

[复制链接]
STMCU小助手 发布时间：2022-6-7 09:41
简述
    IIC（Inter-Integrated Circuit）其实是IICBus简称，它是一种串行通信总线，使用多主从架构，在STM32开发中经常见到。
    使用面向对象的编程思想封装IIC驱动，将IIC的属性和操作封装成一个库，在需要创建一个IIC设备时只需要实例化一个IIC对象即可，本文是基于STM32和HAL库做进一步封装的。
    底层驱动方法不重要，封装的思想很重要。在完成对IIC驱动的封装之后借助继承特性实现AT24C64存储器的驱动开发，仍使用面向对象的思想封装AT24C64驱动。
; v9 t- C& b8 s6 H
IIC驱动面向对象封装

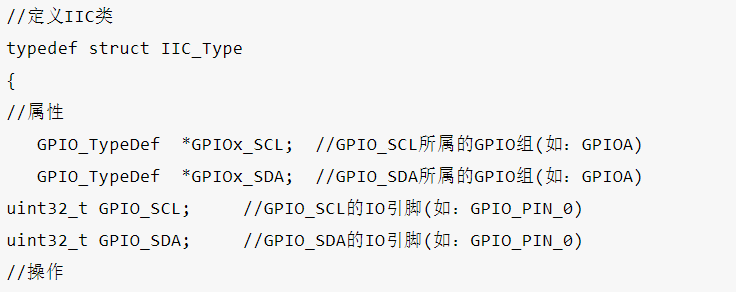

    iic.h头文件主要是类模板的定义，具体如下：
  1. //定义IIC类: q7 R5 L2 a$ C6 o5 ~
  2. typedef struct IIC_Type& k7 s% e. c- I2 J
  3. {# y0 J4 n% W0 F) ?5 u# g
  4. //属性
    $ R2 N/ J9 ~6 J% u  K5 s8 F
  5.    GPIO_TypeDef  *GPIOx_SCL;  //GPIO_SCL所属的GPIO组(如：GPIOA)
    9 a, D( U- r$ k0 ]$ l& M
  6.    GPIO_TypeDef  *GPIOx_SDA;  //GPIO_SDA所属的GPIO组(如：GPIOA)
    4 U8 N8 H7 e9 _8 K
  7. uint32_t GPIO_SCL;     //GPIO_SCL的IO引脚(如：GPIO_PIN_0)
    1 F+ c% \" F  l
  8. uint32_t GPIO_SDA;     //GPIO_SDA的IO引脚(如：GPIO_PIN_0)# f% b. k; Q: y5 X# x. A
  9. //操作
    & _, v+ Y/ Q- B7 ~/ [* y
  10. void (*IIC_Init)(const struct IIC_Type*);        //IIC_Init
    ' P) s6 b8 ]9 X* A2 C3 T& D% a7 P4 M' j
  11. void (*IIC_Start)(const struct IIC_Type*);       //IIC_Start
    7 E4 L6 m$ Q: @8 U0 t5 T" m0 l& i/ S
  12. void (*IIC_Stop)(const struct IIC_Type*);        //IIC_Stop3 e/ u) d& m# G/ f8 B0 r8 t
  13. uint8_t (*IIC_Wait_Ack)(const struct IIC_Type*);    //IIC_Wait_ack,返回wait失败或是成功9 L0 r$ K; T6 D/ `/ j& |1 }+ M
  14. void (*IIC_Ack)(const struct IIC_Type*);       //IIC_Ack,IIC发送ACK信号; i% |" w) [% H6 N& {& q. @
  15. void (*IIC_NAck)(const struct IIC_Type*);       //IIC_NAck,IIC发送NACK信号
    " o* D  [3 R  k2 Q$ y
  16. void (*IIC_Send_Byte)(const struct IIC_Type*,uint8_t);       //IIC_Send_Byte，入口参数为要发送的字节
    + F' L0 n  o) |* n+ b2 H
  17. uint8_t (*IIC_Read_Byte)(const struct IIC_Type*,uint8_t);     //IIC_Send_Byte，入口参数为是否要发送ACK信号
    ' v& l' t: t9 O
  18. void (*delay_us)(uint32_t);              //us延时( ?, A5 v! i) R' r( n4 @
  19. }IIC_TypeDef;
复制代码
) m7 J9 r# G# l3 h. s1 X7 r* ~
6 M% T( S4 v/ ]$ h( f4 N+ c
iic.c源文件主要是类模板具体操作函数的实现，具体如下：
& c; r# e7 z: m$ s
  1. //设置SDA为输入模式' S2 Y  a( W1 T
  2. static void SDA_IN(const struct IIC_Type* IIC_Type_t)9 n# G- u* s6 M) k
  3. {/ f% z+ U& ^) E1 z0 [; E
  4.   uint8_t io_num = 0;  //定义io Num号& e, W  O0 I% X$ |" F
  5. switch(IIC_Type_t->GPIO_SDA)
    6 @0 b0 B3 @3 ]. G% l4 ^1 ~9 ~6 D* v
  6.   {
    / M/ r! u  I4 E
  7. case GPIO_PIN_0:( K6 k4 ]- O+ V3 W) J9 I: F
  8.     io_num = 0;
    / X& h$ q8 H6 n$ o( y+ [/ r* N
  9. break;
    1 t" k& j0 G9 Z  D3 j+ c
  10. case GPIO_PIN_1:, M+ T/ s% o( i- K  N: v8 W' U: g
  11.     io_num = 1;9 O9 ^4 g. i% |# ?
  12. break; * @$ V7 Q2 R& R6 n8 |7 B6 D* _; ~
  13. case GPIO_PIN_2:
    : I. @6 g* o. Q4 H; ~5 R& K
  14.     io_num = 2;
    3 ?& c; G: L% I6 _0 }
  15. break; 0 J* ?8 r- F; x1 {
  16. case GPIO_PIN_3:
    * Z' G" G! w' y& ?' V
  17.     io_num = 3;
    0 d; @0 k1 `% `7 ^5 R* d" @
  18. break;6 ?2 M& K; K( e6 U9 d  |# k1 M
  19. case GPIO_PIN_4:) w' h: }$ z2 i& x7 K. z/ C) s
  20.     io_num = 4;9 o/ y6 G6 @, z; v5 H* g+ ^9 \
  21. break;
    4 J; j$ G  H$ ~  w( B7 B
  22. case GPIO_PIN_5:# t* p5 h7 z! K, c- W7 ~
  23.     io_num = 5;
    0 ^8 C" ~4 V9 L& @; B* }: J" t
  24. break;
    # d* |3 O9 s. I+ {' o; ~
  25. case GPIO_PIN_6:
    % z2 M; O, c" N6 D1 m9 A
  26.     io_num = 6;  T- |% s3 @! ~: V2 R6 \4 @
  27. break; ; T' v9 e3 I' }, u7 C/ ]2 H
  28. case GPIO_PIN_7:0 `  j# n* U. O0 s8 [. i
  29.     io_num = 7;2 r5 V0 h" q. w# d: y
  30. break;, [% T* r7 x" r
  31. case GPIO_PIN_8:
    ( t6 B4 ]$ N4 j0 U* n& Y
  32.     io_num = 8;
    6 e% u  f# h& d5 _  L$ E+ R+ o
  33. break;
    % S+ Z' g& p/ ]( i% }( n3 @  q
  34. case GPIO_PIN_9:* l" N- \1 `" s9 Q3 k4 P
  35.     io_num = 9;1 z& s- y% F6 b5 C* K' S; v7 L
  36. break;
    1 Z; J9 j+ m1 D$ k, D3 N9 V
  37. case GPIO_PIN_10:
    ) u! X1 X0 }: H
  38.     io_num = 10;
    : i* {0 l, G' r5 d, Z2 v1 ?
  39. break;4 t$ R& r8 L% J) w. }+ [  z: L" M
  40. case GPIO_PIN_11:
    $ T1 ~8 x$ a. y' v: ]* {
  41.     io_num = 11;) C7 P1 c3 M* d# e8 g- Q' s  e/ m
  42. break;
    / F8 p( [4 Q( H% W  m- z. S- L
  43. case GPIO_PIN_12:
    / |# e2 a" o. L- s# y9 w
  44.     io_num = 12;
    + Y+ q' P- i% U3 s
  45. break;4 O' J7 k) L5 F; V" ~: h
  46. case GPIO_PIN_13:
      P. X3 A4 ]6 u& u# }. R+ ^
  47.     io_num = 13;
    $ w% h# G% F# {+ F, L
  48. break;  S" ]; J, G& |$ }  @% |& J0 B3 W" z
  49. case GPIO_PIN_14:
    : {: S. Y4 x$ Y- V( r
  50.     io_num = 14;
    3 r0 H0 U- I& m8 X2 F' G
  51. break;
    * ]7 B5 A: _5 j8 r
  52. case GPIO_PIN_15:
    / l3 u2 e4 N% Z+ c, e: K; C0 ^
  53.     io_num = 15;
    $ M; H# X( Q! h  |
  54. break;
    # M3 M6 G; o. f4 p# a5 B
  55.   }% q) T5 G# \% v7 |& D* x- o
  56.   IIC_Type_t->GPIOx_SDA->MODER&=~(3<<(io_num*2)); //将GPIOx_SDA->GPIO_SDA清零
    ( x( d0 _* [: |8 z* Z( y
  57.   IIC_Type_t->GPIOx_SDA->MODER|=0<<(io_num*2);   //将GPIOx_SDA->GPIO_SDA设置为输入模式$ T8 t0 X5 P6 J/ ^4 A
  58. }
    ) f; f* @6 [" `, H

  59. 4 ^6 L( l) i* E8 F
  60. //设置SDA为输出模式7 n& @+ \. ~0 t% {
  61. static void SDA_OUT(const struct IIC_Type* IIC_Type_t)
    ' w& b4 ~. V4 H& {7 k8 `2 e( K
  62. {
    ' h3 f8 \9 K( ]( S0 g* [( [# ]
  63.   uint8_t io_num = 0;  //定义io Num号
    ) ]) B# J$ [( x! ^3 a
  64. switch(IIC_Type_t->GPIO_SDA)
    3 q) ~: ]. b5 G
  65.   {
    5 e7 e8 h8 A! e8 J- O' ?
  66. case GPIO_PIN_0:' O* J) J+ j2 t' s
  67.     io_num = 0;2 }# [. x, ^3 E
  68. break;4 J6 D2 Y) t7 ]  u4 P
  69. case GPIO_PIN_1:
    8 U+ C$ Z% O1 ^3 n) q) v
  70.     io_num = 1;
    # ^6 P; K4 g" E* b) o2 A
  71. break; ) [. j* [* c1 T, s9 |/ A. p$ o
  72. case GPIO_PIN_2:  a* h& `7 f4 e, m9 _. N0 H
  73.     io_num = 2;" y! g5 o1 x4 r! K* B
  74. break; ( q3 N: Q  V) j2 V+ t$ E0 m
  75. case GPIO_PIN_3:
    ' I  C. Q) m# I/ }( k, h
  76.     io_num = 3;
    : ?1 {& P% O. T; l% p( _" Y
  77. break;
    6 c& Q6 b) j0 P* m( k5 h* ~
  78. case GPIO_PIN_4:
    . i% J3 G: Z/ s1 i: ^/ f
  79.     io_num = 4;- I  c3 e6 A4 |1 Y  O
  80. break; * w! c, F- d8 l9 p
  81. case GPIO_PIN_5:8 _& z& h$ _. U3 a0 z; Y) ]/ b
  82.     io_num = 5;
    ( t" {% J) ^' l: ]8 ~" u
  83. break;
    9 k: [3 N5 Z: }( G' W( j; q# o
  84. case GPIO_PIN_6:) k' @6 n) E% t) m5 y
  85.     io_num = 6;
    ' ]: L9 n- p$ ?/ ~
  86. break; ( g% ^, Q- h! `8 S) o3 E5 |! B2 P1 z
  87. case GPIO_PIN_7:, u' Q; V. Q8 n& z, [# U7 c7 z3 ]
  88.     io_num = 7;
      m/ S" _) W' k- s8 Q5 A
  89. break;1 |, ^5 B7 w: G( R$ O
  90. case GPIO_PIN_8:
    * W4 B" N7 R9 L# G9 _
  91.     io_num = 8;
    7 ~5 j1 h  H( ^% i3 r2 B: |
  92. break; " D/ ~$ U; t! a, N+ d+ j  Z
  93. case GPIO_PIN_9:
      T* E9 m9 L$ r: N
  94.     io_num = 9;
    8 e3 K  F7 ?0 |6 S* k
  95. break;+ B* B# Q6 ?  u$ K
  96. case GPIO_PIN_10:9 q9 `, G3 P  |8 }+ E
  97.     io_num = 10;8 d2 }7 p' F- P' Y- G2 ]& E
  98. break;8 s2 [( V$ ^0 E' N0 N
  99. case GPIO_PIN_11:
    $ }6 r  q( V/ @
  100.     io_num = 11;
    5 Y. q, `/ `& z( g
  101. break;
    * y% M5 i, |  r( w
  102. case GPIO_PIN_12:
    % L, y1 E' o/ s, ^
  103.     io_num = 12;: s$ S, \" Y7 a8 _2 T
  104. break;
    * T, x  P: X1 K" s' d7 V
  105. case GPIO_PIN_13:
    * T$ U* v2 Y) f# N
  106.     io_num = 13;7 y- C6 ]0 R/ _( Z
  107. break;* [5 s' r' ~  w, @: [( @& y: E: ]- R
  108. case GPIO_PIN_14:, g$ h8 V5 E  J( X
  109.     io_num = 14;
    5 Q; r# L, m! `7 v4 P/ ^+ o
  110. break;
    ! Z. F7 [( `# ~7 p2 z! I0 L5 w4 g. q
  111. case GPIO_PIN_15:; u' P0 U# p+ [0 A  _
  112.     io_num = 15;
    1 S4 l8 L) @- K3 I7 x7 j
  113. break;
    ' Q4 Z! V% z3 {3 H4 A+ u3 o
  114.   }1 h3 a0 p2 h# v6 U0 e
  115.   IIC_Type_t->GPIOx_SDA->MODER&=~(3<<(io_num*2)); //将GPIOx_SDA->GPIO_SDA清零
    7 k2 j" u1 }& V/ `5 d. ^, e
  116.   IIC_Type_t->GPIOx_SDA->MODER|=1<<(io_num*2);   //将GPIOx_SDA->GPIO_SDA设置为输出模式
    % Z3 R7 w% y: a1 w! ]: R
  117. }
    6 M- B. _4 D# D4 L
  118. //设置SCL电平
    ) h1 I: F( i- ?; }' I3 n1 }
  119. static void IIC_SCL(const struct IIC_Type* IIC_Type_t,int n)9 M; y  D+ z# x. e
  120. {
    ) {5 A; K: E3 o* p0 S
  121. if(n == 1)
    + M" l/ J" e0 r  G, l
  122.   {
    # h0 ]- D4 f, Q5 B5 }2 L# x1 @
  123.     HAL_GPIO_WritePin(IIC_Type_t->GPIOx_SCL,IIC_Type_t->GPIO_SCL,GPIO_PIN_SET);     //设置SCL为高电平7 `) d4 `8 u0 s/ x& [, _6 M
  124.   }# M0 l; q7 u, {8 N- _) G5 z
  125. else{
    ) T. e8 o. @- H2 o2 ^- _" I
  126.     HAL_GPIO_WritePin(IIC_Type_t->GPIOx_SCL,IIC_Type_t->GPIO_SCL,GPIO_PIN_RESET);     //设置SCL为低电平
    ' c- T# l+ ]4 ?& L8 R5 k- U4 C
  127.   }) a) C5 ~0 y' M2 O
  128. }
    4 H* F# v" R0 |7 p. E3 C& H
  129. //设置SDA电平. K0 W7 N! K- o3 [
  130. static void IIC_SDA(const struct IIC_Type* IIC_Type_t,int n)& [" y$ t6 ]8 ]7 m6 ~: l
  131. {+ R" j: V& |# c' P- b7 ?
  132. if(n == 1)7 b7 C, p* @9 f3 \/ ?3 b5 X3 q, I% ~
  133.   {
    7 [" \) V: ^4 U- z
  134.     HAL_GPIO_WritePin(IIC_Type_t->GPIOx_SDA,IIC_Type_t->GPIO_SDA,GPIO_PIN_SET);     //设置SDA为高电平; D% ?/ {& N% g3 K- O1 n& `
  135.   }
      z# V  T; G2 |8 [( P: _
  136. else{$ Y5 a3 o% {* z9 u* a2 @
  137.     HAL_GPIO_WritePin(IIC_Type_t->GPIOx_SDA,IIC_Type_t->GPIO_SDA,GPIO_PIN_RESET);     //设置SDA为低电平% [9 p/ x! B% m0 L
  138.   }) }2 ~" i) O3 `3 c$ ~
  139. }7 `$ F$ l/ @* m4 y* l3 a
  140. //读取SDA电平. \4 |& L( ]# x4 i/ \, x$ a
  141. static uint8_t READ_SDA(const struct IIC_Type* IIC_Type_t)
    * V, }& {9 b  m, b  {& M; J
  142. {
    ; b! Q% ^; u* `2 n( M
  143. return HAL_GPIO_ReadPin(IIC_Type_t->GPIOx_SDA,IIC_Type_t->GPIO_SDA);  //读取SDA电平
    ' L. x1 C+ Q) f; u! }% c
  144. }
    ' e% P8 z% R: e
  145. //IIC初始化2 z8 h  m) I, [( N0 N* D
  146. static void IIC_Init_t(const struct IIC_Type* IIC_Type_t)
    ; Q4 \8 A/ F, \: e  T# H1 E# p
  147. {1 r4 t' D* o6 _2 |7 b8 x$ N3 x
  148.       GPIO_InitTypeDef GPIO_Initure;% L/ d6 h9 B1 {/ |+ ^

  149. / m& u1 Q# [$ t& [# q& C
  150. //根据GPIO组初始化GPIO时钟
    5 I5 ~( c& m' p+ c/ S+ H( J* m
  151. if(IIC_Type_t->GPIOx_SCL == GPIOA || IIC_Type_t->GPIOx_SDA == GPIOA)' f9 _1 g! E- z9 j
  152.    {
    : s; |# X, d& i; f9 T6 L
  153.      __HAL_RCC_GPIOA_CLK_ENABLE();   //使能GPIOA时钟8 w" t  {& \2 l- ?5 L6 }
  154.    }
    * `3 v3 n# z4 }
  155. if(IIC_Type_t->GPIOx_SCL == GPIOB || IIC_Type_t->GPIOx_SDA == GPIOB)
    % R# a2 q/ X+ z+ x
  156.    {
    : K& y7 A! M! e
  157.      __HAL_RCC_GPIOB_CLK_ENABLE();   //使能GPIOB时钟4 ?7 o8 ~4 A6 a: u
  158.    }- t' x0 e9 C1 q* ]# l$ F' M# J) ?
  159. if(IIC_Type_t->GPIOx_SCL == GPIOC || IIC_Type_t->GPIOx_SDA == GPIOC), U7 X+ d3 M- D  Y5 V9 {
  160.    {
    3 W5 N0 c9 w% f5 ^1 G
  161.      __HAL_RCC_GPIOC_CLK_ENABLE();   //使能GPIOC时钟/ [# P9 e& a  D" b
  162.    }$ v0 D: D. M4 M5 W
  163. if(IIC_Type_t->GPIOx_SCL == GPIOD || IIC_Type_t->GPIOx_SDA == GPIOD)
    0 d8 p' g/ X) v, R
  164.    {
    4 z4 W7 [) W0 ^. I; R6 s9 m' ]
  165.      __HAL_RCC_GPIOD_CLK_ENABLE();   //使能GPIOD时钟
    ' l6 [: }; Y( {2 U# L, m/ G7 [
  166.    }
    0 a6 f; ~# t" t& F
  167. if(IIC_Type_t->GPIOx_SCL == GPIOE || IIC_Type_t->GPIOx_SDA == GPIOE)
    ( }& l, {: |- a. i8 T$ V3 W
  168.    {4 ^# k- d+ q+ H# V8 T2 }
  169.      __HAL_RCC_GPIOE_CLK_ENABLE();   //使能GPIOE时钟
      \. f8 [& ?9 n, u2 V! {
  170.    }
    - ^; n3 `( X3 Q  D
  171. if(IIC_Type_t->GPIOx_SCL == GPIOH || IIC_Type_t->GPIOx_SDA == GPIOH)
    6 ]. ^  a) A. ~8 ^9 U8 u5 g
  172.    {
    $ R  u/ l4 k6 u5 X2 C+ Z
  173.      __HAL_RCC_GPIOH_CLK_ENABLE();   //使能GPIOH时钟0 {) H8 u" C4 Q# Z7 `# D
  174.    }
    + P: U# v) E7 Q. y2 R2 Q4 f

  175. ( Q  p+ I/ B6 Z' ?5 b7 ?
  176. //GPIO_SCL初始化设置' a8 F! d: A! O( X; [
  177.      GPIO_Initure.Pin=IIC_Type_t->GPIO_SCL;
    : [, W6 b  u( @% f5 k
  178.      GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP;  //推挽输出* p; \; z7 m2 y, R1 [
  179.      GPIO_Initure.Pull=GPIO_PULLUP;          //上拉9 s( P" O$ v: ]" b- b! e
  180.      GPIO_Initure.Speed=GPIO_SPEED_FREQ_VERY_HIGH;    //快速
    4 t( q2 @( b8 {: K* Q
  181.      HAL_GPIO_Init(IIC_Type_t->GPIOx_SCL,&GPIO_Initure);+ v7 }4 ?) S; L8 E2 d) N
  182. //GPIO_SDA初始化设置
    8 E- X) w" \! x7 z
  183.      GPIO_Initure.Pin=IIC_Type_t->GPIO_SDA;
    # F; `& p' T( s8 |. j7 B
  184.      GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP;  //推挽输出
    ! y) ~! \3 L6 D
  185.      GPIO_Initure.Pull=GPIO_PULLUP;          //上拉/ y: l4 M3 W0 F" y% Y7 q+ o& |
  186.      GPIO_Initure.Speed=GPIO_SPEED_FREQ_VERY_HIGH;    //快速$ j; U; S, Y$ g) T
  187.      HAL_GPIO_Init(IIC_Type_t->GPIOx_SDA,&GPIO_Initure);
    6 X! j9 a+ r$ [( w. s
  188. ' ^9 E5 K8 Q0 Y+ u! w, ?
  189. //SCL与SDA的初始化均为高电平
    ( m3 h3 I8 q0 p+ \0 Y2 n9 ?
  190.       IIC_SCL(IIC_Type_t,1);. S( K( e! i0 D' m. ?! k  I
  191.        IIC_SDA(IIC_Type_t,1);
    5 o4 j4 X# `3 i/ Q! m3 ?# Q6 q
  192. }+ G/ t/ {4 C8 g' \& A+ J
  193. //IIC Start3 s5 a( u) D/ k: p  Z) H
  194. static void IIC_Start_t(const struct IIC_Type* IIC_Type_t)
    - m  U3 Q/ T( a. o* Y! x) T
  195. {
    1 g0 C, [( @; \( G7 d! G0 \" }: o
  196.   SDA_OUT(IIC_Type_t);      //sda线输出
    + W( |1 W( c' b
  197.   IIC_SDA(IIC_Type_t,1);
    * }5 T( f& x6 A0 u3 ~
  198.   IIC_SCL(IIC_Type_t,1);& w* h* {+ I$ ?1 a" h5 D# p
  199.   IIC_Type_t->delay_us(4);
    ) K4 K. r7 }7 @, [  v' [$ L
  200.    IIC_SDA(IIC_Type_t,0);  //START:when CLK is high,DATA change form high to low
    1 F* p. Z5 A, O4 j
  201.   IIC_Type_t->delay_us(4);0 \2 r( j  n- [5 u- o- b8 t4 h: c
  202.   IIC_SCL(IIC_Type_t,0);  //钳住I2C总线，准备发送或接收数据
    8 M& M9 y4 K; p' L+ o/ \5 g4 B% ^  g
  203. }) q; ^& C% `: ^: X* j, E' ]
  204. //IIC Stop
    $ v/ j7 b2 Z. K+ s& X0 c
  205. static void IIC_Stop_t(const struct IIC_Type* IIC_Type_t)! X. Y$ F- H$ |5 B& P6 y$ _
  206. {6 {1 }. x% k' P: p/ ]
  207.   SDA_OUT(IIC_Type_t); //sda线输出
    2 r% d, ^' ^0 T" v* P
  208.   IIC_SCL(IIC_Type_t,0);# y# }/ k: y. K7 \! r5 x: L
  209.   IIC_SDA(IIC_Type_t,0); //STOP:when CLK is high DATA change form low to high
    ) c2 P* p$ U8 z; {3 x: _
  210.    IIC_Type_t->delay_us(4);2 B% A( [$ g' b  L' e( a
  211.   IIC_SCL(IIC_Type_t,1); ) Q$ x# h3 E( R% U- s
  212.   IIC_SDA(IIC_Type_t,1); //发送I2C总线结束信号9 y+ {. G9 g7 h) }# r2 ?+ U8 g
  213.   IIC_Type_t->delay_us(4); 5 c) Q4 N8 o& k
  214. }
    # g) g7 w9 G; v8 n( o% ?( J
  215. //IIC_Wait_ack 返回HAL_OK表示wait成功，返回HAL_ERROR表示wait失败
    7 e( S" b7 C! a
  216. static uint8_t IIC_Wait_Ack_t(const struct IIC_Type* IIC_Type_t)   //IIC_Wait_ack,返回wait失败或是成功
    ; ]3 R: N( X8 e" Q/ h* k
  217. {
    0 n4 p! ]$ t8 e, }8 ?
  218.   uint8_t ucErrTime = 0;" z: ~; ]: N' n% F4 R4 X
  219.   SDA_IN(IIC_Type_t);      //SDA设置为输入  2 \: A# I0 Q2 u, z
  220.   IIC_SDA(IIC_Type_t,1);IIC_Type_t->delay_us(1);   8 W/ _* h1 I2 g  x8 j
  221.   IIC_SCL(IIC_Type_t,1);IIC_Type_t->delay_us(1);
    & R9 \2 p; Q' v7 c6 |9 b
  222. while(READ_SDA(IIC_Type_t))- ]7 _( k: k! y5 L0 `1 D! E
  223.   {
    9 W; }! a+ a  \9 p. ^1 ^% _! Y
  224.     ucErrTime++;( ^1 ~0 B8 `) u/ r: N
  225. if(ucErrTime>250)
    / {- L0 J% T! k" a8 M
  226.     {" H8 C9 t* q2 \0 p: C
  227.       IIC_Type_t->IIC_Stop(IIC_Type_t);
    ' `9 ?- m; m' Q/ z6 a- L5 O
  228. return HAL_ERROR;% Y& ?; B. m" N  ]( z
  229.     }% a- S7 s* \/ l, E0 g
  230.   }
    2 ^0 @# U8 v, s
  231.   IIC_SCL(IIC_Type_t,0);//时钟输出0
    + n. T* ]0 N# y
  232. return HAL_OK;  0 ~% T( W( c7 l4 e
  233. }
    9 k6 `$ \% I5 w( B
  234. //产生ACK应答
    3 u8 ^& k' t1 v5 g- ~: m$ D
  235. static void IIC_Ack_t(const struct IIC_Type* IIC_Type_t)
    : }/ W9 M- d% g8 r7 r' W/ e" G+ I
  236. {
    $ A# B: l3 M' _6 J3 y9 i0 p4 w6 q' n
  237.   IIC_SCL(IIC_Type_t,0);5 A$ a. `  E& F5 k4 W2 U( y, p0 P5 v& l
  238.   SDA_OUT(IIC_Type_t);
    ) K; s! e2 n7 W
  239.   IIC_SDA(IIC_Type_t,0);
    3 @2 c* S- d6 @6 [
  240.   IIC_Type_t->delay_us(2);  & i' b7 d+ [4 G  @+ p% X
  241.   IIC_SCL(IIC_Type_t,1);
    $ D1 ^3 ~) f5 z1 C; H5 C
  242.   IIC_Type_t->delay_us(2);
    , f! E3 d! I. N" I
  243.   IIC_SCL(IIC_Type_t,0);
    2 H# J  S3 \. g! X! Z, O2 V
  244. }* t) J1 K; m. K3 w8 l# R* y. e; ^
  245. //产生NACK应答$ I0 C- m! Y' C$ L
  246. static void IIC_NAck_t(const struct IIC_Type* IIC_Type_t)      + n( {; H- U( s7 Q) a( v
  247. {
    % j/ a  W2 {8 c$ J% j8 i) v
  248.   IIC_SCL(IIC_Type_t,0);! Z  [( a: i* u& X5 k# W
  249.   SDA_OUT(IIC_Type_t);
    6 o& j, P* W/ V6 a' x0 ]  A* r+ y5 f
  250.   IIC_SDA(IIC_Type_t,1);
      |6 f$ T) e6 `2 n* U4 h
  251.   IIC_Type_t->delay_us(2);  ) Y2 C' q: h8 y" h
  252.   IIC_SCL(IIC_Type_t,1);
    - q  Y; y8 _7 @8 a
  253.   IIC_Type_t->delay_us(2);  4 X; ^7 z9 @, A. ~0 d
  254.   IIC_SCL(IIC_Type_t,0);
    6 U% ~9 t( E1 l4 P3 `8 x; }% l
  255. }- Q# U* e1 y0 }5 l* x# L% M2 P3 t4 W
  256. //IIC_Send_Byte，入口参数为要发送的字节4 b. u1 F& n. y0 g) ]
  257. static void IIC_Send_Byte_t(const struct IIC_Type* IIC_Type_t,uint8_t txd)
    / B( M3 D- Q, \9 B3 e
  258. {3 j3 ]* ~: o; j' S5 x: \$ d: b; n; Z
  259.      uint8_t t = 0;   # o4 [6 u* m5 P, [  Y
  260.      SDA_OUT(IIC_Type_t);
    4 {% ^! ^2 @9 f$ p" B
  261.      IIC_SCL(IIC_Type_t,0);//拉低时钟开始数据传输
    & d- M& m' T' U. T5 u: h8 [
  262. for(t=0;t<8;t++)
    ( n- Z( F' V+ E, ]; ?& n1 F5 b- x
  263.      {              " \9 ~; f# l! \' {0 X8 o' @
  264.           IIC_SDA(IIC_Type_t,(txd&0x80)>>7);( s3 V: Q# y  V% i) |9 W/ U
  265.           txd <<= 1;    / R. J* g+ J$ }) C7 p: C
  266.        IIC_Type_t->delay_us(2);     //对TEA5767这三个延时都是必须的7 o9 y8 K8 G. B9 |: E+ k
  267.        IIC_SCL(IIC_Type_t,1);1 l$ L- D7 M6 H# j! \  F
  268.        IIC_Type_t->delay_us(2);  4 n! O6 y& P  A
  269.        IIC_SCL(IIC_Type_t,0);
    " C5 f  e: j9 C  f4 h
  270.        IIC_Type_t->delay_us(2);
      d; \5 t" r( g6 P, Y+ q5 z% j9 e$ v
  271.      }
    7 C4 N! d5 ]. z6 b' L( f
  272. }* R. @# T- J7 e1 P
  273. //IIC_Send_Byte，入口参数为是否要发送ACK信号( F1 \7 J0 g5 o
  274. static uint8_t IIC_Read_Byte_t(const struct IIC_Type* IIC_Type_t,uint8_t ack)     ' F* U$ y  R2 E8 d" }
  275. {
    7 u3 k2 h. a* l' Z7 u
  276.    uint8_t i,receive = 0;
    ! }) K. W% R$ _8 U- O
  277.    SDA_IN(IIC_Type_t);//SDA设置为输入
    . I% b8 P7 c1 `  ?
  278. for(i=0;i<8;i++ )
    * {- q7 X0 n5 m; G) E' C" l! ?
  279.    {6 w6 K. c, Z& C. v0 g% y3 B
  280.       IIC_SCL(IIC_Type_t,0);
    , d' e# L+ i+ K: E2 J
  281.       IIC_Type_t->delay_us(2);8 `9 `, I+ T! i. Q: Y  D- g7 _
  282.       IIC_SCL(IIC_Type_t,1);
    $ e2 @( }; e# Y! h  l3 Q; w: c  D
  283.       receive<<=1;
    + W4 f8 i% w1 ]- }. a% v8 \7 W
  284. if(READ_SDA(IIC_Type_t))receive++;   - k9 a- \/ ~0 x/ i, x! I
  285.       IIC_Type_t->delay_us(1);2 G7 F+ k1 m) H) Z% ^
  286.    }
    # |5 ?8 \" Z0 ]' M5 [; |- y5 _
  287. if (!ack)" i0 Z' d0 m5 x# R6 }1 c9 K
  288.          IIC_Type_t->IIC_NAck(IIC_Type_t);//发送nACK! c9 P2 J- G( ^: l" A7 a
  289. else
    " b5 Q- n: r- z* {- b1 }6 r
  290.          IIC_Type_t->IIC_Ack(IIC_Type_t); //发送ACK
    " [" ]+ G# ~- K( ?1 E* @: b7 L8 O
  291. return receive;! T5 j; X) L3 E7 F
  292. }. Q2 \+ I4 x# ~+ G* f+ t+ K$ F
  293. //实例化一个IIC1外设，相当于一个结构体变量，可以直接在其他文件中使用
    5 w" Z- X+ o$ w( l
  294. IIC_TypeDef IIC1 = {- D) C# \  J8 \/ {4 Z
  295.   .GPIOx_SCL = GPIOA,   //GPIO组为GPIOA
    2 O4 \. R; @+ f7 u9 X/ y  D" O
  296.   .GPIOx_SDA = GPIOA,   //GPIO组为GPIOA
    & S5 @' L. R8 u! o
  297.   .GPIO_SCL = GPIO_PIN_5,   //GPIO为PIN5. Y7 L, M7 u; l$ Q. B3 v
  298.   .GPIO_SDA = GPIO_PIN_6,  //GPIO为PIN6
    4 t8 F. l7 G+ H
  299.   .IIC_Init = IIC_Init_t,+ w! B% }5 y: w2 p1 S: c
  300.   .IIC_Start = IIC_Start_t,
    ! f. H( n# ~5 r. Q2 Z+ p
  301.   .IIC_Stop = IIC_Stop_t,1 Y% e! v/ F- \+ X
  302.   .IIC_Wait_Ack = IIC_Wait_Ack_t,
    3 J6 [6 J; C6 w6 @
  303.   .IIC_Ack = IIC_Ack_t,% [0 C$ S0 y) U
  304.   .IIC_NAck = IIC_NAck_t,/ y& b& @# j( D* v2 F6 c
  305.   .IIC_Send_Byte = IIC_Send_Byte_t,, n4 |, t; Z' B' \: F; S1 ~
  306.   .IIC_Read_Byte = IIC_Read_Byte_t,
    4 H: v& V8 m8 U6 B  p
  307.   .delay_us = delay_us     //需自己外部实现delay_us函数$ ~* J( Z/ t0 \
  308. };
复制代码
5 ^. a: j* \. a* J& `( H: c# `
    上述就是IIC驱动的封装，由于没有应用场景暂不测试其实用性，待下面ATC64的驱动缝缝扎黄写完之后一起测试使用。
ATC64XX驱动封装实现
    at24cxx.h头文件主要是类模板的定义，具体如下：
  1. // 以下是共定义个具体容量存储器的容量
    " X4 m4 q% F$ q( ]8 b
  2. #define AT24C01  127
    + A9 Z/ o  P: v3 y8 G7 j% I
  3. #define AT24C02  2558 F) \( u; c% A1 r; Q
  4. #define AT24C04  5119 P' v7 o; Z9 M. s3 w- N! \
  5. #define AT24C08  10234 ^$ [0 c4 I6 m
  6. #define AT24C16  2047
    & ?* \+ j& C, [5 B1 g" B, ?9 m
  7. #define AT24C32  4095
    ( |. K4 B; x7 C
  8. #define AT24C64   8191         //8KBytes
    6 X: N! {& f3 G+ p/ E9 h0 z: B3 R
  9. #define AT24C128 16383
    4 n6 C  _" c% R2 N% j
  10. #define AT24C256 32767
    + A! L/ f* r( Q4 e0 ~
  11. 9 h4 N  c9 [" Y! B; ?7 {) C
  12. //定义AT24CXX类& ?5 H2 [/ K$ F* _/ k" B0 U
  13. typedef struct AT24CXX_Type
    ( D8 }* t/ g9 O7 {! L, m
  14. {* w" Y) S5 C$ M( |# F
  15. //属性; n. P' ?+ y4 J2 B, F% T; \
  16.   u32 EEP_TYPE;           //存储器类型（存储器容量）. v6 e3 I# V2 |- l
  17. //操作
    5 r7 A9 J4 A  C; h7 S
  18.   IIC_TypeDef IIC;       //IIC驱动
    6 u' \5 n, c; o$ Q
  19. uint8_t (*AT24CXX_ReadOneByte)(const struct AT24CXX_Type*,uint16_t);  //指定地址读取一个字节
    5 \/ C* H/ X  i. ^$ P; H  c
  20. void (*AT24CXX_WriteOneByte)(const struct AT24CXX_Type*,uint16_t,uint8_t); //指定地址写入一个字节. ?* K0 ]0 N" ]  T5 s
  21. void (*AT24CXX_WriteLenByte)(uint16_t,uint32_t,uint8_t); //指定地址开始写入指定长度的数据
    , }/ E& h* H, @9 _/ D7 |/ O+ D
  22. uint32_t (*AT24CXX_ReadLenByte)(uint16_t,uint8_t);   //指定地址开始读取指定长度数据
    - J3 S1 I0 O" r- M6 I& S
  23. void (*AT24CXX_Write)(uint16_t,uint8_t *,uint16_t);  //指定地址开始写入指定长度的数据* p* j' F3 ?4 p* Y
  24. void (*AT24CXX_Read)(uint16_t,uint8_t *,uint16_t);   //指定地址开始写入指定长度的数据
    $ n2 {7 [0 D0 x  O8 E7 O& o
  25. void (*AT24CXX_Init)(const struct AT24CXX_Type*); //初始化IIC; g3 r2 @( j" k& C' e
  26. uint8_t (*AT24CXX_Check)(const struct AT24CXX_Type*);   //检查器件- D7 h( z  \+ {0 M' T# k( |
  27. }AT24CXX_TypeDef;8 `/ {. J/ v. y
  28.   U1 G% r7 Z2 K: g/ y' r
  29. extern AT24CXX_TypeDef AT24C_64;     //外部声明实例化AT24CXX对象
复制代码

5 V, s! r0 u  ^) n& B7 ~8 F
    at24cxx.c源文件主要是类模板具体操作函数的实现，具体如下：
  1. //在AT24CXX指定地址读出一个数据
    4 ]5 M# e! j) I) w5 J
  2. //ReadAddr:开始读数的地址  9 E2 e+ t* m  B+ }3 m
  3. //返回值  :读到的数据
    " M* ?& X  j1 s: i7 Q; z4 N
  4. static uint8_t AT24CXX_ReadOneByte_t(const struct AT24CXX_Type* AT24CXX_Type_t,uint16_t ReadAddr)
    ; z8 h4 n+ X4 V% g9 t
  5. {      9 N. v+ ]" T4 i
  6.   uint8_t temp=0;
    % T  Y$ j" P0 ]6 X$ Q
  7.   AT24CXX_Type_t->IIC.IIC_Start(&AT24CXX_Type_t->IIC);  3 Q( w- ?# z+ x8 }+ j7 n
  8. //根据AT的型号发送不同的地址; A) t4 j0 i1 @3 N1 F5 J% G
  9. if(AT24CXX_Type_t->EEP_TYPE > AT24C16)
    , j- ^# J7 S( V% j9 B
  10.   {
    4 K1 m: Q+ a4 v& e* i# C
  11.     AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,0XA0);    //发送写命令" S+ B/ p4 y) u1 U: A: i1 m& T3 k
  12.     AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);+ E0 z: f+ L. L* x
  13.     AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,ReadAddr>>8);//发送高地址     $ L; u# |% Q" S/ D
  14.   }else AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,0XA0+((ReadAddr/256)<<1));   //发送器件地址0XA0,写数据     - t" ?; X6 Q5 L+ x
  15.   AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC); # V) e2 ~" r* Z3 T/ x- o
  16.   AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,ReadAddr%256);   //发送低地址; e5 m( r! G- g3 |: X1 D3 W
  17.   AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);     - j' h& f* l/ p
  18.   AT24CXX_Type_t->IIC.IIC_Start(&AT24CXX_Type_t->IIC);        ' x& q" V; l1 w0 l
  19.   AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,0XA1);           //进入接收模式
    $ Z: |% N9 p0 l/ h4 G  Y! @- [
  20.   AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);  : s/ j4 }4 K1 [& X% m) H
  21.   temp=AT24CXX_Type_t->IIC.IIC_Read_Byte(&AT24CXX_Type_t->IIC,0);     8 Z8 `  Q  m& |4 V5 b
  22.   AT24CXX_Type_t->IIC.IIC_Stop(&AT24CXX_Type_t->IIC);//产生一个停止条件
    . c9 e& H( u5 I3 Y4 \$ }
  23. return temp;
    5 G8 X2 G6 U: I+ i- g. r
  24. }
    3 {/ |7 j$ _5 c: B
  25. //在AT24CXX指定地址写入一个数据  Z. m) P1 N2 n% f$ i5 S2 j
  26. //WriteAddr  :写入数据的目的地址
    2 Q; c7 P- |% o/ c; i
  27. //DataToWrite:要写入的数据" x! c# h' |- g& B( s+ E6 ]( z  l1 d
  28. static void AT24CXX_WriteOneByte_t(const struct AT24CXX_Type* AT24CXX_Type_t,uint16_t WriteAddr,uint8_t DataToWrite)
    : E1 V0 L, I2 Y, S
  29. {
    & d6 d- z" U! o' |+ ]8 ^
  30.    AT24CXX_Type_t->IIC.IIC_Start(&AT24CXX_Type_t->IIC);
    , n8 Q/ Y3 W: X6 l
  31. if(AT24CXX_Type_t->EEP_TYPE > AT24C16)1 c' j$ ]2 r; Q3 Y! E
  32.   {7 v. Q) `# q; R  j" [* l$ H
  33.     AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,0XA0);    //发送写命令
    ! e7 g" w0 o# g# L. B% k! `1 D( o8 t
  34.     AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);
    + r3 N* C# j4 T: \/ W' y) p
  35.     AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,WriteAddr>>8);//发送高地址
    , }0 D2 N6 W( ?8 ?/ [; ~
  36.   }else AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,0XA0+((WriteAddr/256)<<1));   //发送器件地址0XA0,写数据     ( J9 G; ~2 N! t2 f5 B  `
  37.   AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);
    / {, s( `! ?( m: a/ D
  38.    AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,WriteAddr%256);   //发送低地址! o' M- G4 t/ d7 ?
  39.   AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);
    0 v/ |$ R/ n% G8 b
  40.   AT24CXX_Type_t->IIC.IIC_Send_Byte(&AT24CXX_Type_t->IIC,DataToWrite);     //发送字节
    5 u5 H$ p3 C: I! g
  41.   AT24CXX_Type_t->IIC.IIC_Wait_Ack(&AT24CXX_Type_t->IIC);            6 y: k) ^% S1 n6 `* K
  42.    AT24CXX_Type_t->IIC.IIC_Stop(&AT24CXX_Type_t->IIC);//产生一个停止条件
    4 X2 X( Y# q6 ?2 s* f* T" a0 ?
  43. AT24CXX_Type_t->IIC.delay_us(10000);
    + b7 {  E: b8 V
  44. }
    0 x# O/ x0 G& s6 O4 [
  45. //在AT24CXX里面的指定地址开始写入长度为Len的数据& U% ^, y( ?& k& K& ]0 s* ~
  46. //该函数用于写入16bit或者32bit的数据.
    - O4 h# J2 I4 r! g; S
  47. //WriteAddr  :开始写入的地址  " z( F' Q; C2 n* k, e$ v
  48. //DataToWrite:数据数组首地址
    7 V( @" h/ G& D$ b) F
  49. //Len        :要写入数据的长度2,4
      a- K# z0 `; s: u5 M9 y" d) G
  50. static void AT24CXX_WriteLenByte_t(uint16_t WriteAddr,uint32_t DataToWrite,uint8_t Len)0 ]3 D- j) m# `, [! @% L8 t
  51. {
    % m6 I- P; B- e; k- U: g8 v
  52.   uint8_t t;
    0 F- F( y# B/ O& K0 M% [
  53. for(t=0;t<Len;t++)+ m, E. }9 p% o( ~4 e' x; N" G  [. M8 A
  54.   {
    * |$ |6 r4 m* B
  55.     AT24CXX_WriteOneByte(WriteAddr+t,(DataToWrite>>(8*t))&0xff);4 [* h% `- t4 w
  56.   }                3 Z5 o8 v: L' g, R: Y* y) M8 r
  57. }$ j) E2 O9 M5 w6 p; I: L
  58. //在AT24CXX里面的指定地址开始读出长度为Len的数据8 v: u6 w: R8 ?
  59. //该函数用于读出16bit或者32bit的数据.: w& Y" J  q0 f5 h. I& f& a
  60. //ReadAddr   :开始读出的地址
    ( N& T3 l) f0 [9 ^& v; S
  61. //返回值     :数据+ j; F$ F; S- a$ S
  62. //Len        :要读出数据的长度2,4- m4 ^: X7 S( H8 @, h; d# f
  63. static uint32_t AT24CXX_ReadLenByte_t(uint16_t ReadAddr,uint8_t Len)8 C8 D4 _" d, z2 J8 Y/ q, ]
  64. {
    ' b  T5 G" R+ V$ c5 z
  65.   uint8_t t;
    & d7 D' ]& W7 X4 e
  66.   uint32_t temp=0;
    - g# E8 c" ]9 C' A8 Y
  67. for(t=0;t<Len;t++)
    % ]: S5 y* g. r, F& q: v' ?6 T
  68.   {# `* f0 ~$ e6 j5 r$ A
  69.     temp<<=8;
    % A7 }. v' ?7 Z% t" V4 e
  70.      temp+=AT24CXX_ReadOneByte(ReadAddr+Len-t-1);          4 l5 Q1 K. O* f5 A2 [! m1 K6 n9 L
  71.   }
    ( j  {( l# f5 @  K1 d
  72. return temp;                % a* u# i% y2 W6 E6 b7 g
  73. }
    8 l5 o/ M, [. A$ `3 ~1 {
  74. //在AT24CXX里面的指定地址开始写入指定个数的数据
    1 |. d  E2 ?# h! q
  75. //WriteAddr :开始写入的地址 对24c64为0~81913 B$ U8 w. @+ h" Z0 N$ F
  76. //pBuffer   :数据数组首地址% y9 \1 Z1 @5 c' V! V+ L$ E; ^
  77. //NumToWrite:要写入数据的个数1 B9 L  O, b& K) C# r1 l! F$ v
  78. static void AT24CXX_Write_t(uint16_t WriteAddr,uint8_t *pBuffer,uint16_t NumToWrite)
    - ?4 S  A- s% p1 l6 |5 u
  79. {
    8 K3 j& M: t4 L6 n0 d6 a
  80. while(NumToWrite--)" Q3 \# g/ D+ J5 B3 V+ O' b5 [
  81.   {3 ]8 S+ G9 |2 o  u- ]) f8 q7 O
  82.    AT24CXX_WriteOneByte(WriteAddr,*pBuffer);
    ) I# A( ]8 x, h5 j& ~% _
  83.     WriteAddr++;, P3 h9 a$ f: v5 ]9 ^
  84.     pBuffer++;( c6 c* e/ s4 P3 r( ~
  85.   }$ l  X6 d/ z- H& m
  86. }
    * n  b9 q4 g$ a
  87. //在AT24CXX里面的指定地址开始读出指定个数的数据
    6 S8 Z5 a, z5 {' l. U* |0 i$ [; V6 ?
  88. //ReadAddr :开始读出的地址 对24c64为0~8191
    + z  A  }/ t+ m3 `" X( Y
  89. //pBuffer  :数据数组首地址0 F9 j0 _6 k0 v1 ?- {8 l: I# h  s
  90. //NumToRead:要读出数据的个数; {4 {% H. C6 B$ Z8 Q! u- S' K
  91. static void AT24CXX_Read_t(uint16_t ReadAddr,uint8_t *pBuffer,uint16_t NumToRead)
    % s8 H" P( u9 I% \
  92. {
    9 [+ A, p% Y/ H
  93. while(NumToRead)
    : I% ~' ^$ J1 ^2 z6 K+ [2 E& [+ d
  94.   {
    # _! t- S% g" M$ {$ q. F
  95.     *pBuffer++=AT24CXX_ReadOneByte(ReadAddr++); & o* t. a9 A6 P5 f2 B& a5 T! {+ L
  96.     NumToRead--;- V* s" U$ b; z7 y# w& s9 e
  97.   }
    8 P6 m5 J4 P4 c; y0 m
  98. } . ~) B1 b7 T6 V3 }) A3 \% _
  99. //初始化IIC接口  b. C! }0 ~. J& ?  w
  100. static void AT24CXX_Init_t(const struct AT24CXX_Type* AT24CXX_Type_t)& F, a2 f  i3 ]( a
  101. {9 l0 z5 @+ R' w) Q7 z8 l. Q
  102.   AT24CXX_Type_t->IIC.IIC_Init(&AT24CXX_Type_t->IIC);//IIC初始化
    * N9 l! l3 e. \) R- \% X+ C: I
  103. }' W# n; x& T5 I0 F) A
  104. //检查器件,返回0表示检测成功,返回1表示检测失败1 ~. f8 l5 d/ ?8 [. t/ |
  105. static uint8_t AT24CXX_Check_t(const struct AT24CXX_Type* AT24CXX_Type_t)   6 W5 B& I  J( N; Z0 R$ ?+ A; X4 N/ `1 O
  106. {8 B* x* \" o4 ?
  107. uint8_t temp;: Z5 ]5 U5 A: ~0 ^' k/ Q/ a
  108.   temp = AT24CXX_Type_t->AT24CXX_ReadOneByte(AT24CXX_Type_t,AT24CXX_Type_t->EEP_TYPE);//避免每次开机都写AT24CXX      ( `% B, S- u. g! t" I
  109. if(temp == 0X33)return 0;     % {+ U5 f) U. i! H+ k7 k6 W
  110. else//排除第一次初始化的情况
    ' ]7 s$ P+ V% h& C$ |3 P# p
  111.   {/ f7 {4 x; b$ d; s% N/ c( ?+ z
  112.       AT24CXX_Type_t->AT24CXX_WriteOneByte(AT24CXX_Type_t,AT24CXX_Type_t->EEP_TYPE,0X33);
    3 W& l3 ^  y* r0 B
  113.        temp = AT24CXX_Type_t->AT24CXX_ReadOneByte(AT24CXX_Type_t,AT24CXX_Type_t->EEP_TYPE);
    7 U# P; |4 o# p/ K
  114. if(temp==0X33)return 0;
    * x" D# E' E" ]6 j, M4 h
  115.   }7 O4 H1 A  ~/ U1 |/ l
  116. return 1;
    . s7 A$ k. `* j5 p8 f) C
  117. }, Y. ~) I8 E6 o& P; u' W
  118. //实例化AT24CXX对象( ]+ |& Y' R! h$ Z" l7 J
  119. AT24CXX_TypeDef AT24C_64={" _% k) ^7 T; {& _' o5 E
  120. .EEP_TYPE = AT24C64,           //存储器类型（存储器容量）
    - _  Z( I2 U0 T' {+ w- \
  121. //操作
    0 z7 Q( j' m" w
  122. .IIC={
    ( T6 k& E7 O2 c% n  `6 U
  123.   .GPIOx_SCL = GPIOA,7 T+ v  O0 T5 A
  124.   .GPIOx_SDA = GPIOA,( W2 [% e- F0 Z: N! G9 U
  125.   .GPIO_SCL = GPIO_PIN_5,7 K" [, S7 Y' I. [! o% b3 i
  126.   .GPIO_SDA = GPIO_PIN_6," O- P0 _: V( R# A6 G
  127.   .IIC_Init = IIC_Init_t,+ E0 X4 D5 b3 L, p
  128.   .IIC_Start = IIC_Start_t,
    * j! h& Y( B  R8 Q8 y: z& b4 Z  o" c. z
  129.   .IIC_Stop = IIC_Stop_t,
    4 N5 W( {2 i# Z' d7 U9 C
  130.   .IIC_Wait_Ack = IIC_Wait_Ack_t,; u3 I$ i4 ~' N0 N
  131.   .IIC_Ack = IIC_Ack_t,
      o+ E1 l; Z% Q
  132.   .IIC_NAck = IIC_NAck_t,9 f; K: n. @; G1 ^# J6 G
  133.   .IIC_Send_Byte = IIC_Send_Byte_t,
    ! L' w: M9 r7 l2 y1 P2 N+ ^
  134.   .IIC_Read_Byte = IIC_Read_Byte_t,
    9 q: L! V9 Z4 H4 n4 f) D
  135.   .delay_us = delay_us; C0 l2 _, f8 d) d
  136. },                   //IIC驱动
    5 f" o1 U- I8 ^6 d/ m3 H# p" t$ K
  137. .AT24CXX_ReadOneByte = AT24CXX_ReadOneByte_t,  //指定地址读取一个字节% O# T7 I* {5 f
  138. .AT24CXX_WriteOneByte = AT24CXX_WriteOneByte_t,//指定地址写入一个字节
    1 J/ x4 e6 ]+ D( o
  139. .AT24CXX_WriteLenByte = AT24CXX_WriteLenByte_t, //指定地址开始写入指定长度的数据' F" i7 n( n* ^+ u$ k) w- H$ }. A
  140. .AT24CXX_ReadLenByte = AT24CXX_ReadLenByte_t,   //指定地址开始读取指定长度数据, b5 \  a' k- i6 z& }) O
  141. .AT24CXX_Write = AT24CXX_Write_t,  //指定地址开始写入指定长度的数据
    ) T& \/ H; |) K) S
  142. .AT24CXX_Read = AT24CXX_Read_t,   //指定地址开始读取指定长度的数据
    1 S  g# I6 w/ n. U9 E; q: E. V
  143. .AT24CXX_Init = AT24CXX_Init_t, //初始化IIC1 @; I) G0 {' i
  144. .AT24CXX_Check = AT24CXX_Check_t   //检查器件
    : g% u* y# L) H/ _2 v
  145. };
复制代码

3 N6 o9 q! b5 D$ E
    简单分析：可以看出AT24CXX类中包含了IIC类的成员对象，这是一种包含关系，因为没有属性上的一致性因此谈不上继承。
    之所以将IIC的类对象作为AT24CXX类的成员是因为AT24CXX的实现需要调用IIC的成员方法，IIC相当于AT24CXX更下层的驱动，因此采用包含关系更合适。
    因此我们在使用AT24CXX的时候只需要实例化AT24CXX类对象就行了，因为IIC包含在AT24CXX类中间，因此不需要实例化IIC类对象，对外提供了较好的封装接口。下面我们看具体的调用方法。
6 p: \( M+ i4 v5 R5 j: z' t* S
主函数main调用测试
    在main函数中直接使用AT24C_64来完成所有操作，下面结合代码来看：
  1. #include "at24cxx.h"    //为了确定AT24C_64的成员方法和引用操作对象AT24C_647 }  ]6 p- b# ~, ]
  2. int main(void)
    ( L. N0 h7 F$ g- b. b# a& Q
  3. {: E" v6 ~# N) g+ u* V4 Q( y
  4. /************省略其他初始化工作****************/3 S! k$ v% e3 N  @  ?" n
  5. //第一步：调用对象初始化方法来初始化AT24C64
    6 n4 R0 z6 \% D, g  l: E
  6.   AT24C_64.AT24CXX_Init(&AT24C_64);( y; \- R  W+ z. c3 M2 l7 ~- N; V
  7. //第二步：调用对象检测方法来检测AT24C64
    ' }7 a8 Y" H7 l4 L& M
  8. if(AT24C_64.AT24CXX_Check(&AT24C_64) == 0)- X4 e$ H$ x/ c$ w
  9.   {# R6 p6 |4 l" F9 e" G! \7 z( H( k' z
  10. printf("AT24C64检测成功\r\n");
    ; G6 L/ N- w0 t2 X3 d" \
  11.   }' U3 ^! h' G. n
  12. else{
    ' Q; d* i; c( R0 E6 |
  13. printf("AT24C64检测失败\r\n");) p/ A, U3 l/ Q0 N% n8 f" K. E3 n
  14.   }$ I# a4 z  V# _
  15. return 0;# T- K& O2 M0 F, f
  16. }
复制代码

/ f$ T# J! I! d# x1 [4 h. N; S% J
    可以看出所有的操作都是通过AT24C_64对象调用完成的，在我们初始化好AT24C_64对象之后就可以放心大胆的调用其成员方法，这样封装的好处就是一个设备对外只提供一个对象接口，简洁明了。

) _4 H& u7 J1 Y& T
总结
    本文详细介绍了面向对象方法实现IIC驱动封装以及AT24CXX存储器的封装，最终对外仅提供一个操作对象接口，大大提高了代码的复用性以及封装性。
! I0 i1 h' L7 }7 D% k% c
% _' p: w' \# ^) d$ ]  E. I
赞 收藏 评论0 发布时间：2022-6-7 09:41

举报

0个回答

所属标签

相似分享

官网相关资源

关于
意法半导体
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
STM32N6 AI生态系统
STM32MCU,MPU高性能GUI
ST ACEPACK电源模块
意法半导体生物传感器
STM32Cube扩展软件包
关注我们
st-img 微信公众号
st-img 手机版
