本文将以STM32F10x为例，对标准库开发进行概览。主要分为三块内容：
0 P: R6 U' `4 y, h

• STM32系统结构
• 寄存器
• 通过点灯案例，详解如何基于标准库构建STM32工程


STM32系统结构

    上图，STM32f10xxx系统结构。

内核IP

    从结构框图上看，Cortex-M3内部有若干个总线接口，以使CM3能同时取址和访内（访问内存），它们是：指令存储区总线（两条）、系统总线、私有外设总线。有两条代码存储区总线负责对代码存储区（即 FLASH 外设）的访问，分别是 I-Code 总线和 D-Code 总线。

    I-Code用于取指，D-Code用于查表等操作，它们按最佳执行速度进行优化。

    系统总线（System）用于访问内存和外设，覆盖的区域包括SRAM，片上外设，片外RAM，片外扩展设备，以及系统级存储区的部分空间。

    私有外设总线负责一部分私有外设的访问，主要就是访问调试组件。它们也在系统级存储区。

    还有一个DMA总线，从字面上看，DMA是data memory access的意思，是一种连接内核和外设的桥梁，它可以访问外设、内存，传输不受CPU的控制，并且是双向通信。简而言之，这个家伙就是一个速度很快的且不受老大控制的数据搬运工。

9 y  n# h  M. t0 V

处理器外设（内核之外的外设）

    从结构框图上看，STM32的外设有串口、定时器、IO口、FSMC、SDIO、SPI、I2C等，这些外设按照速度的不同，分别挂载到AHB、APB2、APB1这三条总线上。

( ^, ?& A' P  Z8 s; K) w( T

寄存器

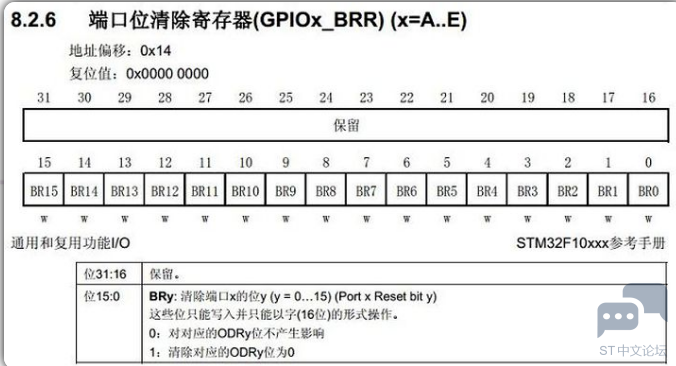

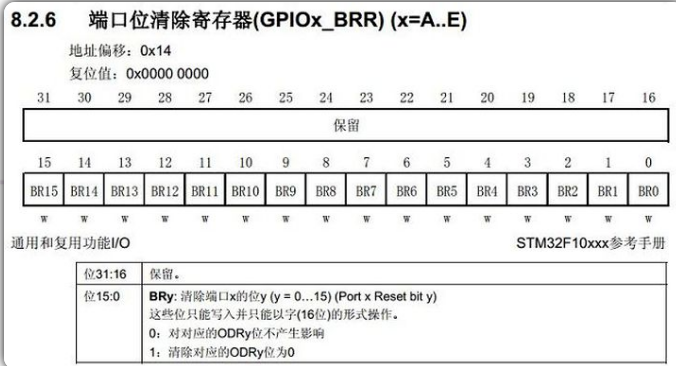

    什么是寄存器？寄存器是内置于各个IP外设中，是一种用于配置外设功能的存储器，并且有想对应的地址。一切库的封装始于映射。

    是不是看的眼都花了，如果进行寄存器开发，就需要怼地址以及对寄存器进行字节赋值，不仅效率低而且容易出错。

    库的存在就是为了解决这类问题，将代码语义化。语义化思想不仅仅是嵌入式有的，前端代码也在追求语义特性。

) |& G/ C+ r2 a! `  J) P

从点灯开始学习STM32

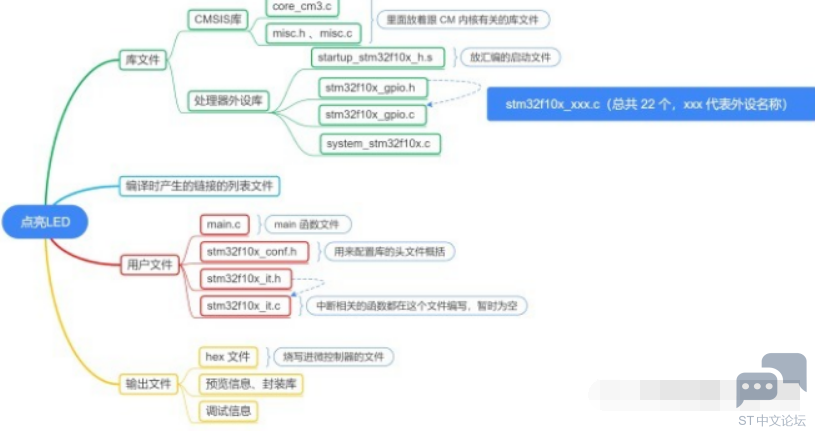

内核库文件分析
1 ?' F/ R: u* f. c8 ~; w) gcor_cm3.h

    这个头文件实现了：

• 内核结构体寄存器定义。
• 内核寄存器内存映射。
• 内存寄存器位定义。跟处理器相关的头文件stm32f10x.h实现的功能一样，一个是针对内核的寄存器，一个是针对内核之外，即处理器的寄存器。



misc.h

    内核应用函数库头文件，对应stm32f10x_xxx.h。

misc.c

    内核应用函数库文件，对应stm32f10x_xxx.c。在CM3这个内核里面还有一些功能组件，如NVIC、SCB、ITM、MPU、CoreDebug，CM3带有非常丰富的功能组件，但是芯片厂商在设计MCU的时候有一些并不是非要不可的，是可裁剪的，比如MPU、ITM等在STM32里面就没有。

    其中NVIC在每一个CM3内核的单片机中都会有，但都会被裁剪，只能是CM3 NVIC的一个子集。在NVIC里面还有一个SysTick，是一个系统定时器，可以提供时基，一般为操作系统定时器所用。misc.h和mics.c这两个文件提供了操作这些组件的函数，并可以在CM3内核单片机直接移植。

% Q/ X$ y  D6 _, s$ P# w

处理器外设库文件分析startup_stm32f10x_hd.s

    这个是由汇编编写的启动文件，是STM32上电启动的第一个程序，启动文件主要实现了

• 初始化堆栈指针 SP；
• 设置 PC 指针=Reset_Handler ；
• 设置向量表的地址，并 初始化向量表，向量表里面放的是 STM32 所有中断函数的入口地址
• 调用库函数 SystemInit，把系统时钟配置成 72M，SystemInit 在库文件 stytem_stm32f10x.c 中定义；
• 跳转到标号_main，最终去到 C 的世界。


system_stm32f10x.c

    这个文件的作用是里面实现了各种常用的系统时钟设置函数，有72M，56M，48， 36，24，8M，我们使用的是是把系统时钟设置成72M。

Stm32f10x.h

    这个头文件非常重要，这个头文件实现了：

• 处理器外设寄存器的结构体定义。
• 处理器外设的内存映射。
• 处理器外设寄存器的位定义。

    M3 v. v' Y+ y, G* R

    关于 1 和 2 我们在用寄存器点亮 LED 的时候有讲解。

    其中 3：处理器外设寄存器的位定义，这个非常重要，具体是什么意思？

    我们知道一个寄存器有很多个位，每个位写 1 或者写 0 的功能都是不一样的，处理器外设寄存器的位定义就是把外设的每个寄存器的每一个位写 1 的 16 进制数定义成一个宏，宏名即用该位的名称表示，如果我们操作寄存器要开启某一个功能的话，就不用自己亲自去算这个值是多少，可以直接到这个头文件里面找。

    我们以片上外设 ADC 为例，假设我们要启动 ADC 开始转换，根据手册我们知道是要控制 ADC_CR2 寄存器的位 0：ADON，即往位 0 写 1，即：

1. ADC->CR2=0x00000001;

复制代码

    这是一般的操作方法。现在这个头文件里面有关于 ADON 位的位定义：

1. #define ADC_CR2_ADON ((uint32_t)0x00000001)

复制代码

2 d0 m  [7 h* i3 n! c

有了这个位定义，我们刚刚的代码就变成了：

1. <font face="Tahoma"><font size="3"><font color="#000000">ADC->CR2=ADC_CR2_ADON</font></font></font><b><b><font face="Tahoma"><font size="3"><font color="#000000">stm32f10x_xxx.h</font></font></font></b></b>

复制代码

    外设 xxx 应用函数库头文件，这里面主要定义了实现外设某一功能的结构体，比如通用定时器有很多功能，有定时功能，有输出比较功能，有输入捕捉功能，而通用定时器有非常多的寄存器要实现某一个功能。

    比如定时功能，我们根本不知道具体要操作哪些寄存器，这个头文件就为我们打包好了要实现某一个功能的寄存器，是以机构体的形式定义的，比如通用定时器要实现一个定时的功能，我们只需要初始化 TIM_TimeBaseInitTypeDef 这个结构体里面的成员即可，里面的成员就是定时所需要操作的寄存器。

    有了这个头文件，我们就知道要实现某个功能需要操作哪些寄存器，然后再回手册中精度这些寄存器的说明即可。

  S1 x2 ^1 B; x, ~0 W( F

stm32f10x_xxx.c

    stm32f10x_xxx.c：外设 xxx 应用函数库，这里面写好了操作 xxx 外设的所有常用的函数，我们使用库编程的时候，使用的最多的就是这里的函数。

3 @6 @- H* `9 q) V4 l, j

SystemInit

    工程中新建main.c 。

    在此文件中编写main函数后直接编译会报错：

Undefined symbol SystemInit (referred from startup_stm32f10x_hd.o).
% r' z0 _, t. F/ w3 ^! N

    错误提示说SystemInit没有定义。从分析启动文件startup_stm32f10x_hd.s时我们知道。

1.

2. ;Reset handler

3. Reset_Handler PROC

4. EXPORT Reset_Handler [WEAK]
   ! E# z* v+ c- V% d9 u6 y7 q
5. IMPORT __main

6. ;IMPORT SystemInit

7. ;LDR R0, =SystemInit

8. BLX R0

9. LDR R0, =__main
   ( q$ k# g, D% e1 w4 R
10. BX R0

11. ENDP

复制代码

8 y+ _1 K  o" d) W7 W

汇编中；分号是注释的意思

    第五行第六行代码Reset_Handler调用了SystemInit该函数用来初始化系统时钟，而该函数是在库文件system_stm32f10x.c中实现的。我们重新写一个这样的函数也可以，把功能完整实现一遍，但是为了简单起见，我们在main文件里面定义一个SystemInit空函数，为的是骗过编译器，把这个错误去掉。

    关于配置系统时钟之后会出文章RCC时钟树详细介绍，主要配置时钟控制寄存器(RCC_CR)和时钟配置寄存器(RCC_CFGR)这两个寄存器，但最好是直接使用CubeMX直接生成，因为它的配置过程有些冗长。

    如果我们用的是库，那么有个库函数SystemInit，会帮我们把系统时钟设置成72M。

    现在我们没有使用库，那现在时钟是多少？答案是8M，当外部HSE没有开启或者出现故障的时候，系统时钟由内部低速时钟LSI提供，现在我们是没有开启HSE，所以系统默认的时钟是LSI=8M。

库封装层级
% a7 u; G( w! y4 @3 u2 p; B3 T

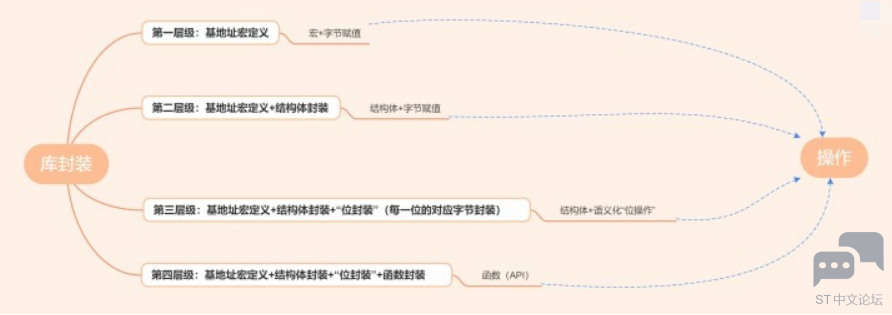

    如图，达到第四层级便是我们所熟知的固件库或HAL库的效果。当然库的编写还需要考虑许多问题，不止于这些内容。我们需要的是了解库封装的大概过程。

    将库封装等级分为四级来介绍是为了有层次感，就像打怪升级一样，进行认知理解的升级。

    我们都知道，操作GPIO输出分三大步：

% x' y  I, h8 d( {

时钟控制：

    STM32 外设很多，为了降低功耗，每个外设都对应着一个时钟，在系统复位的时候这些时钟都是被关闭的，如果想要外设工作，必须把相应的时钟打开。

    STM32 的所有外设的时钟由一个专门的外设来管理，叫RCC（reset and clockcontrol），RCC 在STM32 参考手册的第六章。

    STM32 的外设因为速率的不同，分别挂载到三条总系上：AHB、APB2、APB1，AHB为高速总线，APB2 次之，APB1 再次之。所以的IO 口都挂载到APB2 总线上，属于高速外设。

模式配置：

    这个由端口配置寄存器来控制。端口配置寄存器分为高低两个，每4bit 控制一个IO 口，所以端口配置低寄存器：CRL 控制这IO 口的低8 位，端口配置高寄存器：CRH控制这IO 口的高8bit。

    在4 位一组的控制位中，CNFy[1:0] 用来控制端口的输入输出，MODEy[1:0]用来控制输出模式的速率，又称驱动电路的响应速度，注意此处速率与程序无关，GPIO引脚速度、翻转速度、输出速度区别输入有4种模式，输出有4种模式，我们在控制LED 的时候选择通用推挽输出。

    输出速率有三种模式：2M、10M、50M，这里我们选择2M。

电平控制：

    STM32的IO口比较复杂，如果要输出1和0，则要通过控制：端口输出数据寄存器ODR来实现，ODR 是：Output data register的简写，在STM32里面，其寄存器的命名名称都是英文的简写，很容易记住。

    从手册上我们知道ODR是一个32位的寄存器，低16位有效，高16位保留。低16位对应着IO0~IO16，只要往相应的位置写入0或者1就可以输出低或者高电平。

    第一层级：基地址宏定义

    时钟控制：

    在STM32中，每个外设都有一个起始地址，叫做外设基地址，外设的寄存器就以这个基地址为标准按照顺序排列，且每个寄存器32位，（后面作为结构体里面的成员正好内存对齐）。

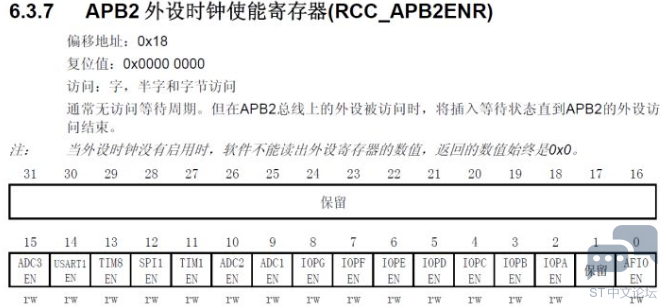

查表看到时钟由APB2外设时钟使能寄存器(RCC_APB2ENR)来控制，其中PB端口的时钟由该寄存器的位3写1使能。我们可以通过基地址+偏移量0x18，算出RCC_APB2ENR的地址为：0x40021018。那么使能PB口的时钟代码则如下所示：

1. #define RCC_APB2ENR *(volatile unsigned long *)0x40021018
   0 A+ S4 H0 A( g/ }2 ]8 ]
2.

3. // 开启端口B 时钟

4. RCC_APB2ENR |= 1<<3;

复制代码

模式配置：

    同RCC_APB2ENR一样，GPIOB的起始地址是：0X4001 0C00，我们也可以算出GPIO_CRL的地址为：0x40010C00。那么设置PB0为通用推挽输出，输出速率为2M的代码则如下所示：

$ M0 |7 e; s, O) r  V" I. p- S( m0 W

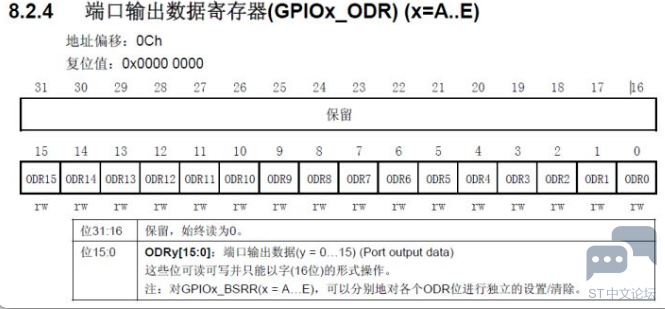

    同上，从手册中我们看到ODR寄存器的地址偏移是：0CH，可以算出GPIOB_ODR寄存器的地址是：0X4001 0C00 + 0X0C = 0X4001 0C0C。现在我们就可以定义GPIOB_ODR这个寄存器了，代码如下：

1. #define GPIOB_ODR *(volatile unsigned long *)0x40010C0C

2.
   8 h+ O/ `- P9 _  u
3. //PB0 输出低电平

4. GPIOB_ODR = 0<<0;

复制代码

    第一层级：基地址宏定义完成用STM32控制一个LED的完整代码：

1. #define RCC_APB2ENR *(volatile unsigned long *)0x40021018

2. #define GPIOB_CRL *(volatile unsigned long *)0x40010C00
   & s$ ^/ T! B3 c0 P5 u" t% P
3. #define GPIOB_ODR *(volatile unsigned long *)0x40010C0C

4.

5. int main(void)

6. {

7. // 开启端口B 的时钟
   . d, v* L5 V2 L7 U/ T
8. RCC_APB2ENR |= 1<<3;

9.
   5 a" T8 r- \- y6 I) V* A6 L4 k1 j$ Z
10. // 配置PB0 为通用推挽输出模式，速率为2M
    # B* m; F0 k+ {) J( g" h+ H
11. GPIOB_CRL = (2<<0) | (0<<2);

12.
    ' ~2 @8 h, Q! D8 G. E
13. // PB0 输出低电平，点亮LED

14. GPIOB_ODR = 0<<0;

15. }

16.
    ! Z/ t4 `# m  T) k
17. void SystemInit(void)

18. {

19. }

复制代码

' A3 ^: V3 h6 m" k8 Z+ X

    第二层级：基地址宏定义+结构体封装

外设寄存器结构体封装

    上面我们在操作寄存器的时候，操作的是寄存器的绝对地址，如果每个寄存器都这样操作，那将非常麻烦。我们考虑到外设寄存器的地址都是基于外设基地址的偏移地址，都是在外设基地址上逐个连续递增的，每个寄存器占32个或者16个字节，这种方式跟结构体里面的成员类似。

    所以我们可以定义一种外设结构体，结构体的地址等于外设的基地址，结构体的成员等于寄存器，成员的排列顺序跟寄存器的顺序一样。这样我们操作寄存器的时候就不用每次都找到绝对地址，只要知道外设的基地址就可以操作外设的全部寄存器，即操作结构体的成员即可。

    下面我们先定义一个GPIO寄存器结构体，结构体里面的成员是GPIO的寄存器，成员的顺序按照寄存器的偏移地址从低到高排列，成员类型跟寄存器类型一样。

1. typedef struct
   - O! i0 D; K! \2 `) N8 j/ q* W
2. {
   # F; J) c3 U. q( a6 E, c
3. volatile uint32_t CRL;

4. volatile uint32_t CRH;
   ' {) {6 \- Q& j" W0 q% q
5. volatile uint32_t IDR;

6. volatile uint32_t ODR;
   6 t& l& {2 u/ P0 f7 A
7. volatile uint32_t BSRR;

8. volatile uint32_t BRR;
   1 }9 j1 g6 n% _" W. ?# A7 z( ]
9. volatile uint32_t LCKR;
   5 q" z4 I4 H! h
10. } GPIO_TypeDef;

复制代码

7 X+ @  s- e6 a" P; `$ z% [6 a

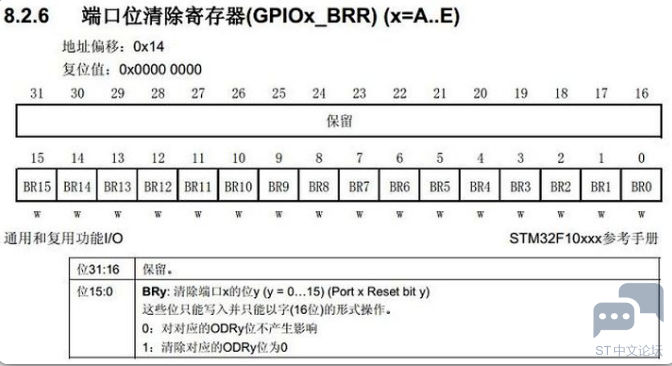

    在《STM32 中文参考手册》8.2 寄存器描述章节，我们可以找到结构体里面的7个寄存器描述。在点亮LED的时候我们只用了CRL和ODR这两个寄存器，至于其他寄存器的功能大家可以自行看手册了解。

    在GPIO结构体里面我们用了两个数据类型，一个是uint32_t，表示无符号的32位整型，因为GPIO的寄存器都是32位的。这个类型声明在标准头文件stdint.h 里面使用typedef对unsigned int重命名，我们在程序上只要包含这个头文件即可。

    另外一个是volatile作用就是告诉编译器这里的变量会变化不因优化而省略此指令，必须每次都直接读写其值，这样就能确保每次读或者写寄存器都真正执行到位。

外设封装

    STM32F1系列的GPIO端口分A~G，即GPIOA、GPIOB。。。。。。GPIOG。每个端口都含有GPIO_TypeDef结构体里面的寄存器，我们可以根据手册各个端口的基地址把GPIO的各个端口定义成一个GPIO_TypeDef类型指针，然后我们就可以根据端口名（实际上现在是结构体指针了）来操作各个端口的寄存器，代码实现如下：

) I% Q) I$ N& ?( J: [

1. #define GPIOA ((GPIO_TypeDef *) 0X4001 0800)

2. #define GPIOB ((GPIO_TypeDef *) 0X4001 0C00)

3. #define GPIOC ((GPIO_TypeDef *) 0X4001 1000)
   , B( [8 D7 y4 |- W. b- H2 w, \
4. #define GPIOD ((GPIO_TypeDef *) 0X4001 1400)

5. #define GPIOE ((GPIO_TypeDef *) 0X4001 1800)

6. #define GPIOF ((GPIO_TypeDef *) 0X4001 1C00)

7. #define GPIOG ((GPIO_TypeDef *) 0X4001 2000)

复制代码

外设内存映射

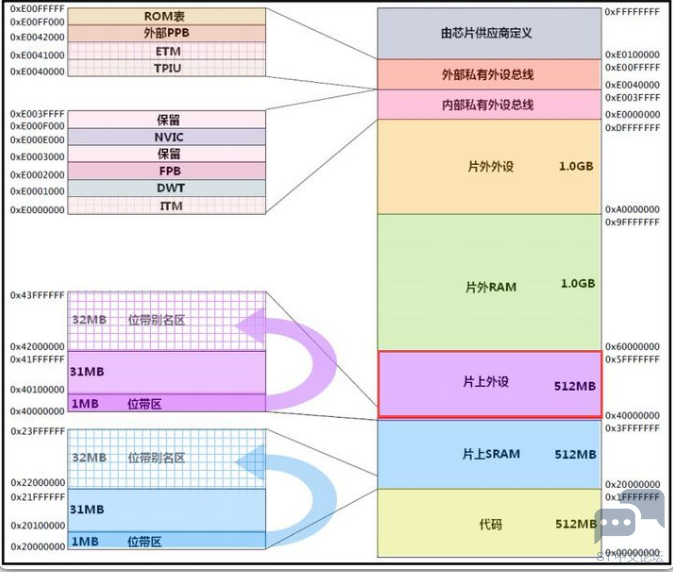

    讲到基地址的时候我们再引人一个知识点：Cortex-M3存储器系统，这个知识点在《Cortex-M3权威指南》第5章里面讲到。CM3的地址空间是4GB，如下图所示：

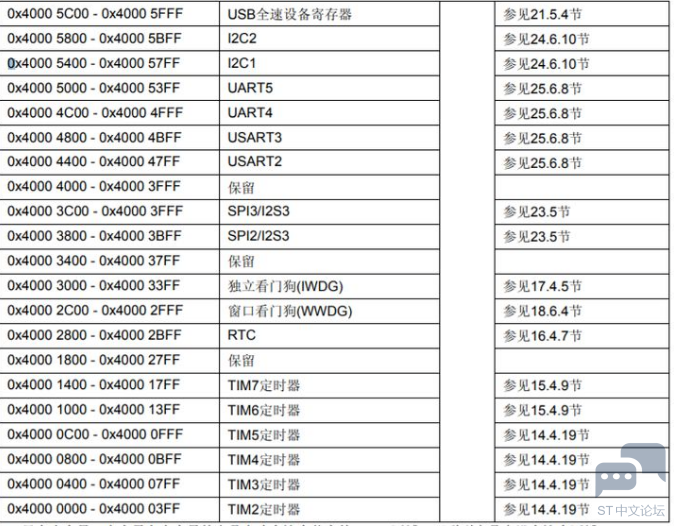

    我们这里要讲的是片上外设，就是我们所说的寄存器的根据地，其大小总共有512MB，512MB是其极限空间，并不是每个单片机都用得完，实际上各个MCU厂商都只是用了一部分而已。STM32F1系列用到了：0x4000 0000 ~0x5003 FFFF。现在我们说的STM32的寄存器就是位于这个区域。

& }2 C- P3 w" L1 b3 r3 Y0 E% Y

APB1、APB2、AHB 总线基地址

    现在我们说的STM32的寄存器就是位于这个区域，这里面ST设计了三条总线：AHB、APB2和APB1，其中AHB和APB2是高速总线，APB1是低速总线。不同的外设根据速度不同分别挂载到这三条总线上。

    从下往上依次是：APB1、APB2、AHB，每个总线对应的地址分别是：APB1：0x40000000，APB2：0x4001 0000，AHB：0x4001 8000。

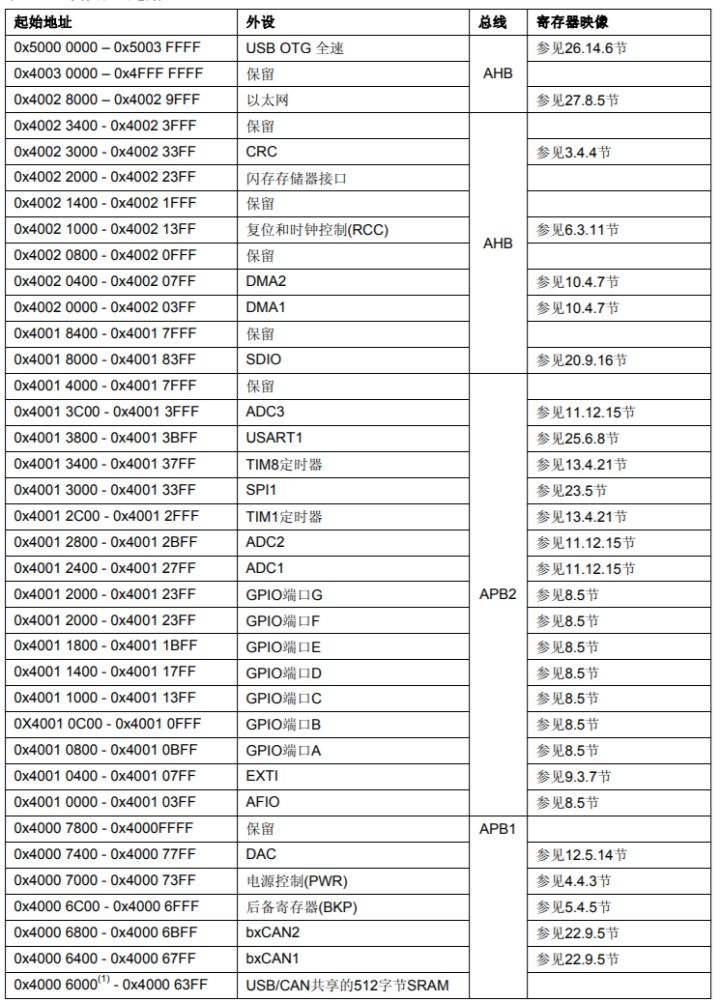

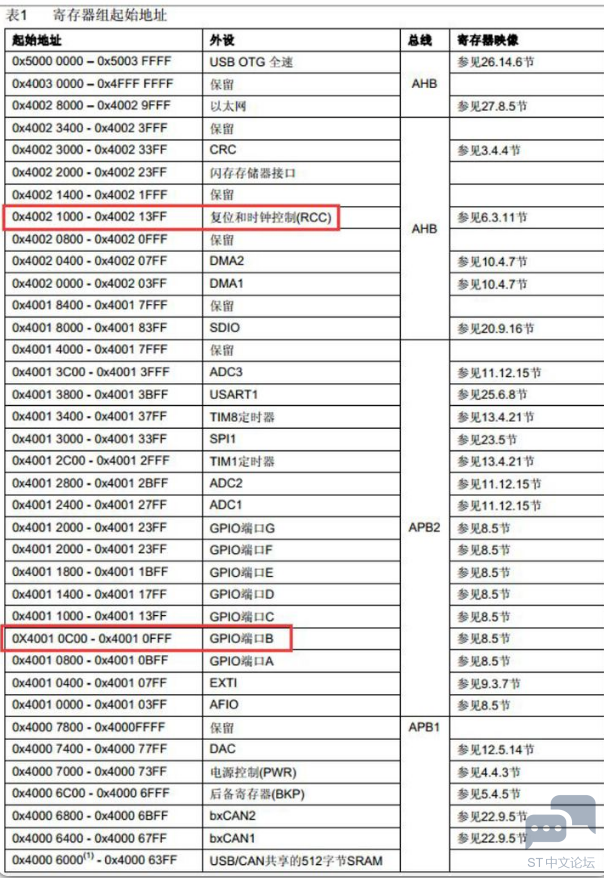

    这三条总线的基地址我们是从《STM32 中文参考手册》2.3小节—存储器映像得到的：APB1的基地址是TIM2定时器的起始地址，APB2的基地址是AFIO的起始地址，AHB的基地址是SDIO的起始地址。其中APB1地址又叫做外设基地址，是所有外设的基地址，叫做PERIPH_BASE。

    现在我们把这三条总线地址用宏定义出来，以后我们在定义其他外设基地址的时候，只需要在这三条总线的基址上加上偏移地址即可，代码如下：

1. #define PERIPH_BASE ((uint32_t)0x40000000)
   7 s' u: T5 @( I$ Q. v! u* i: x+ G: W
2. #define APB1PERIPH_BASE PERIPH_BASE
   . z7 K% j7 \) S# y: m. ]! J
3. #define APB2PERIPH_BASE (PERIPH_BASE + 0x10000)
   ; F* M& n( M* V% W
4. #define AHBPERIPH_BASE (PERIPH_BASE + 0x20000)

复制代码

7 g7 e; x  A, V9 _GPIO 端口基地址

    因为GPIO挂载到APB2总线上，那么现在我们就可以根据APB2的基址算出各个GPIO端口的基地址，用宏定义实现代码如下：

1. #define GPIOA_BASE (APB2PERIPH_BASE + 0x0800)

2. #define GPIOB_BASE (APB2PERIPH_BASE + 0x0C00)
   5 |! v) ?( ^4 |0 H: X
3. #define GPIOC_BASE (APB2PERIPH_BASE + 0x1000)

4. #define GPIOD_BASE (APB2PERIPH_BASE + 0x1400)
   7 f4 D$ J  k3 R/ f
5. #define GPIOE_BASE (APB2PERIPH_BASE + 0x1800)

6. #define GPIOF_BASE (APB2PERIPH_BASE + 0x1C00)
   0 y9 ~( @+ \: q( N* n* L
7. #define GPIOG_BASE (APB2PERIPH_BASE + 0x2000)

复制代码

! c: [; y3 o! u8 p

    第二层级：基地址宏定义+结构体封装完成用STM32控制一个LED的完整代码：

1. #include <stdint.h>

2. #define __IO volatile
   " \# |: Y9 r! m9 \7 W
3.
   ' T, \$ F% v  c, s6 l
4. typedef struct
   # B' `  K0 t. i: e5 f9 g) Z0 s
5. {

6. __IO uint32_t CRL;
   / K+ i$ |! X( w8 x& b
7. __IO uint32_t CRH;
   ) ~* O! f5 s. [9 C
8. __IO uint32_t IDR;

9. __IO uint32_t ODR;
   / y* S+ b8 A! E! Y
10. __IO uint32_t BSRR;

11. __IO uint32_t BRR;

12. __IO uint32_t LCKR;

13. } GPIO_TypeDef;
    ( P6 C: F/ t7 ^; E8 b: H; J
14.

15. typedef struct
    ' T$ O& i6 ~8 z/ C" |5 P
16. {
    / N9 P+ W+ N- `  K
17. __IO uint32_t CR;
    4 ^- I7 \$ r. R  S! Q
18. __IO uint32_t CFGR;
    4 s/ S. d2 a: [# R7 v, M
19. __IO uint32_t CIR;
    ' V9 c, Z. q% Y- i7 R
20. __IO uint32_t APB2RSTR;
    + w2 s' R  i4 B$ R2 F. M
21. __IO uint32_t APB1RSTR;
    4 Q( g# k8 D9 R2 ?& {
22. __IO uint32_t AHBENR;
    1 A' {& x* x9 G3 n: B) u
23. __IO uint32_t APB2ENR;

24. __IO uint32_t APB1ENR;
    / D4 S0 L: ]$ ~" V8 R8 e
25. __IO uint32_t BDCR;
    2 n/ g/ `  @9 p7 q$ r
26. __IO uint32_t CSR;

27. } RCC_TypeDef;

28.

29. #define PERIPH_BASE ((uint32_t)0x40000000)
    ; U* M, z8 M- r$ j9 I6 M1 Z
30.
    7 F0 u0 x) F, O
31. #define APB1PERIPH_BASE PERIPH_BASE
    ) W4 k- E5 s  d9 y
32. #define APB2PERIPH_BASE (PERIPH_BASE + 0x10000)
    9 ]. ^9 F; ^. ^! i/ y* w. `; O, v
33. #define AHBPERIPH_BASE (PERIPH_BASE + 0x20000)
    . \4 D' L% f* [% L1 M8 \  V
34.

35. #define GPIOA_BASE (APB2PERIPH_BASE + 0x0800)
    3 _/ E% e# v0 o+ n! b. @
36. #define GPIOB_BASE (APB2PERIPH_BASE + 0x0C00)
    8 ^% O9 z$ Z6 e
37. #define GPIOC_BASE (APB2PERIPH_BASE + 0x1000)

38. #define GPIOD_BASE (APB2PERIPH_BASE + 0x1400)
    6 P3 f9 K# j2 p5 b4 s' \; j
39. #define GPIOE_BASE (APB2PERIPH_BASE + 0x1800)

40. #define GPIOF_BASE (APB2PERIPH_BASE + 0x1C00)
    " k' @6 f7 @. n
41. #define GPIOG_BASE (APB2PERIPH_BASE + 0x2000)

42. #define RCC_BASE (AHBPERIPH_BASE + 0x1000)
    ! n1 \/ ~5 j6 c& H
43.

44. #define GPIOA ((GPIO_TypeDef *) GPIOA_BASE)

45. #define GPIOB ((GPIO_TypeDef *) GPIOB_BASE)

46. #define GPIOC ((GPIO_TypeDef *) GPIOC_BASE)

47. #define GPIOD ((GPIO_TypeDef *) GPIOD_BASE)
    % g# Z  M9 q+ i) B$ H0 Q& {2 z+ M
48. #define GPIOE ((GPIO_TypeDef *) GPIOE_BASE)
    % L; |" ^; i+ ?& K* t; D! o
49. #define GPIOF ((GPIO_TypeDef *) GPIOF_BASE)

50. #define GPIOG ((GPIO_TypeDef *) GPIOG_BASE)
    - H2 s; N, S  r1 J  H; d
51. #define RCC ((RCC_TypeDef *) RCC_BASE)
    7 m$ l. B& _9 U/ W; d5 c
52.

53.

54. #define RCC_APB2ENR *(volatile unsigned long *)0x40021018

55. #define GPIOB_CRL *(volatile unsigned long *)0x40010C00
    : U  k6 s& C- }) ~
56. #define GPIOB_ODR *(volatile unsigned long *)0x40010C0C
    , F# P* I- Q& L  j
57.
    , K0 }8 H- Y4 W- L1 G+ l. T
58. int main(void)
    ! ]# W1 P7 z* }1 W9 _
59. {
    / ~3 |1 M) b2 S5 M0 P5 q8 f
60. // 开启端口B 的时钟

61. RCC->APB2ENR |= 1<<3;

62.
    ' x, O( W, o5 F
63. // 配置PB0 为通用推挽输出模式，速率为2M

64. GPIOB->CRL = (2<<0) | (0<<2);

65.

66. // PB0 输出低电平，点亮LED

67. GPIOB->ODR = 0<<0;
    % i" ]: \7 I3 p% J
68. }

69.

70. void SystemInit(void)
    4 P1 f! A: P3 I( B9 c
71. {
    6 Z. C% k# `) ?7 A
72. }

复制代码

% U+ D5 n. Y( d3 M/ N

    第二层级变化：

    ①、定义一个外设（GPIO）寄存器结构体，结构体的成员包含该外设的所有寄存器，成员的排列顺序跟寄存器偏移地址一样，成员的数据类型跟寄存器的一样。

    ②外设内存映射，即把地址跟外设建立起一一对应的关系。

    ③外设声明，即把外设的名字定义成一个外设寄存器结构体类型的指针。

    ④通过结构体操作寄存器，实现点亮LED。

    第三层级：基地址宏定义+结构体封装+“位封装”（每一位的对应字节封装）

上面我们在控制GPIO输出内容的时候控制的是ODR（Output data register）寄存器，ODR是一个16位的寄存器，必须以字的形式控制其实我们还可以控制BSRR和BRR这两个寄存器来控制IO的电平，下面我们简单介绍下BRR寄存器的功能，BSRR自行看手册研究。

    位清除寄存器BRR只能实现位清0操作，是一个32位寄存器，低16位有效，写0没影响，写1清0。现在我们要使PB0输出低电平，点亮LED，则只要往BRR的BR0位写1即可，其他位为0，代码如下：

1. GPIOB->BRR = 0X0001;

复制代码

8 L5 x! F2 @9 Q/ C8 ?4 O! T

    这时PB0就输出了低电平，LED就被点亮了。

    如果要PB2输出低电平，则是：

1. GPIOB->BRR = 0X0004;

复制代码

8 M9 m2 K( v7 O  {, x! F0 L! ^

    如果要PB3/4/5/6。。。。。。这些IO输出低电平呢？

    道理是一样的，只要往BRR的相应位置赋不同的值即可。因为BRR是一个16位的寄存器，位数比较多，赋值的时候容易出错，而且从赋值的16进制数字我们很难清楚的知道控制的是哪个IO。

    这时，我们是否可以把BRR的每个位置1都用宏定义来实现，如GPIO_Pin_0就表示0X0001，GPIO_Pin_2就表示0X0004。只要我们定义一次，以后都可以使用，而且还见名知意。“位封装”（每一位的对应字节封装） 代码如下：

1. #define GPIO_Pin_0 ((uint16_t)0x0001) /*!< Pin 0 selected */

2. #define GPIO_Pin_1 ((uint16_t)0x0002) /*!< Pin 1 selected */

3. #define GPIO_Pin_2 ((uint16_t)0x0004) /*!< Pin 2 selected */
   3 }3 s5 m$ t( K5 H  c1 p
4. #define GPIO_Pin_3 ((uint16_t)0x0008) /*!< Pin 3 selected */

5. #define GPIO_Pin_4 ((uint16_t)0x0010) /*!< Pin 4 selected */
   7 `. u& d2 ]1 Z/ n6 ?- J
6. #define GPIO_Pin_5 ((uint16_t)0x0020) /*!< Pin 5 selected */

7. #define GPIO_Pin_6 ((uint16_t)0x0040) /*!< Pin 6 selected */
   4 z1 W/ H. J& t5 m
8. #define GPIO_Pin_7 ((uint16_t)0x0080) /*!< Pin 7 selected */
   % Z/ O" `! k; x, q
9. #define GPIO_Pin_8 ((uint16_t)0x0100) /*!< Pin 8 selected */

10. #define GPIO_Pin_9 ((uint16_t)0x0200) /*!< Pin 9 selected */
    3 [* b5 L& c4 ^& ?) |" d9 \
11. #define GPIO_Pin_10 ((uint16_t)0x0400) /*!< Pin 10 selected */
    , u7 [" \7 `  W. e/ D
12. #define GPIO_Pin_11 ((uint16_t)0x0800) /*!< Pin 11 selected */
    0 R+ J1 q' O4 f4 ~9 X
13. #define GPIO_Pin_12 ((uint16_t)0x1000) /*!< Pin 12 selected */
    , j! e; d5 M6 Z% U* \8 k, U5 A
14. #define GPIO_Pin_13 ((uint16_t)0x2000) /*!< Pin 13 selected */
    9 @% x& Z' m- d
15. #define GPIO_Pin_14 ((uint16_t)0x4000) /*!< Pin 14 selected */
    * ]3 I% O, b8 ~  W; R+ \! d0 e
16. #define GPIO_Pin_15 ((uint16_t)0x8000) /*!< Pin 15 selected */
    & |. H5 a3 F0 J. }7 v& B
17. #define GPIO_Pin_All ((uint16_t)0xFFFF) /*!< All pins selected */

复制代码

8 y+ U5 c4 X" @# N* d, M$ i

    这时PB0就输出了低电平的代码就变成了：

1. GPIOB->BRR = GPIO_Pin_0;

复制代码

6 D" ]% ?9 s  x+ ~& W% B$ M

    如果同时让PB0/PB15输出低电平，用或运算，代码：

1. GPIOB->BRR = GPIO_Pin_0|GPIO_Pin_15;

复制代码

, g  f1 Q' [- r  ~. K! x. J

    为了不使main函数看起来冗余，上述库封装 的代码不应该放在main里面，因为其是跟GPIO相关的，我们可以把这些宏放在一个单独的头文件里面。

    在工程目录下新建stm32f10x_gpio.h，把封装代码放里面，然后把这个文件添加到工程里面。这时我们只需要在main.c里面包含这个头文件即可。

    第四层级：基地址宏定义+结构体封装+“位封装”+函数封装

    我们点亮LED的时候，控制的是PB0这个IO，如果LED接到的是其他IO，我们就需要把GPIOB修改成其他的端口，其实这样修改起来也很快很方便。

    但是为了提高程序的可读性和可移植性，我们是否可以编写一个专门的函数用来复位GPIO的某个位，这个函数有两个形参，一个是GPIOX（X=A...G），另外一个是GPIO_Pin（0...15），函数的主体则是根据形参GPIOX 和GPIO_Pin来控制BRR寄存器，代码如下：

1. void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
   + ]. _* Z) @6 c- S; @7 O6 l- w( p
2. {
   ) _& r. G* U8 S5 U  W9 B; u- D
3. GPIOx->BRR = GPIO_Pin;

4. }

复制代码

    这时，PB0输出低电平，点亮LED的代码就变成了：

1. GPIO_ResetBits(GPIOB,GPIO_Pin_0);

复制代码

7 n& z" }, y, V) ]4 [& k" s, s

    同理， 我们可以控制BSRR这个寄存器来实现关闭LED，代码如下：

1. // GPIO 端口置位函数
   , N5 @! q4 Y8 N: H  w
2. void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
   / Q% s4 a9 A. }  p
3. {

4. GPIOx->BSRR = GPIO_Pin;

5. }

复制代码

    这时，PB0输出高电平，关闭LED的代码就变成了：

1. GPIO_SetBits(GPIOB,GPIO_Pin_0);

复制代码

, Y6 ~2 Y7 n2 k: N$ ?

    同样，因为这个函数是控制GPIO的函数，我们可以新建一个专门的文件来放跟gpio有关的函数。

    在工程目录下新建stm32f10x_gpio.c，把GPIO相关的函数放里面。这时我们是否发现刚刚新建了一个头文件stm32f10x_gpio.h，这两个文件存放的都是跟外设GPIO相关的。

    C文件里面的函数会用到h头文件里面的定义，这两个文件是相辅相成的，故我们在stm32f10x_gpio.c 文件中也包含stm32f10x_gpio.h这个头文件。别忘了把stm32f10x.h这个头文件也包含进去，因为有关寄存器的所有定义都在这个头文件里面。

    如果我们写其他外设的函数，我们也应该跟GPIO一样，新建两个文件专门来存函数，比如RCC这个外设我们可以新建stm32f10x_rcc.c和stm32f10x_rcc.h。其他外依葫芦画瓢即可。

实例编写

    以上，是对库封住过程的概述，下面我们正在地使用库函数编写LED程序。

①管理库的头文件

    当我们开始调用库函数写代码的时候，有些库我们不需要，在编译的时候可以不编译，可以通过一个总的头文件stm32f10x_conf.h来控制，该头文件主要代码如下：

( Z' g4 I" |# i3 [  |* d

! V/ @! o! w% b# M8 P

    这里面包含了全部外设的头文件，点亮一个LED我们只需要RCC和GPIO 这两个外设的库函数即可，其中RCC控制的是时钟，GPIO控制的具体的IO口。所以其他外设库函数的头文件我们注释掉，当我们需要的时候就把相应头文件的注释去掉即可。

    stm32f10x_conf.h这个头文件在stm32f10x.h这个头文件的最后面被包含，在第8296行：

1. #ifdef USE_STDPERIPH_DRIVER
   7 b: F  {4 Z1 A( ?0 Q$ ?  \
2. #include "stm32f10x_conf.h"
   0 t1 Y1 i- Z) d% k
3. #endif

复制代码

    代码的意思是，如果定义了USE_STDPERIPH_DRIVER这个宏的话，就包含stm32f10x_conf.h这个头文件。

    我们在新建工程的时候，在魔术棒选项卡C/C++中，我们定义了USE_STDPERIPH_DRIVER 这个宏，所以stm32f10x_conf.h 这个头文件就被stm32f10x.h包含了，我们在写程序的时候只需要调用一个头文件：stm32f10x.h即可。

# K. K, e- Z  r% x/ W& Q' Y. N# a0 X

②编写LED初始化函数

    经过寄存器点亮LED的操作，我们知道操作一个GPIO输出的编程要点大概如下：

1、开启GPIO的端口时钟

2、选择要具体控制的IO口，即pin

3、选择IO口输出的速率，即speed

4、选择IO口输出的模式，即mode

5、输出高/低电平

; O1 C# Z+ t8 N, a

    STM32的时钟功能非常丰富，配置灵活，为了降低功耗，每个外设的时钟都可以独自的关闭和开启。STM32中跟时钟有关的功能都由RCC这个外设控制，RCC中有三个寄存器控制着所以外设时钟的开启和关闭：RCC_APHENR、RCC_APB2ENR和RCC_APB1ENR，AHB、APB2和APB1代表着三条总线，所有的外设都是挂载到这三条总线上，GPIO属于高速的外设，挂载到APB2总线上，所以其时钟有RCC_APB2ENR控制。

GPIO 时钟控制

    固件库函数：RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE)函数的原型为：

1. void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph,

2.                               FunctionalState NewState)
   ; p3 p+ X+ _* l
3. {
   / f. B' I' }1 V4 w1 T7 r
4. /* Check the parameters */
   ) l. G( o- D* H* Q& ?. q/ |
5. assert_param(IS_RCC_APB2_PERIPH(RCC_APB2Periph));
   4 v4 _3 }4 @  Y5 Q* ~' g
6. assert_param(IS_FUNCTIONAL_STATE(NewState));
   # t- @2 a0 G  W7 u  x$ C6 d
7. if (NewState != DISABLE)
   * s4 ^( R8 g& S  m8 D4 \3 Y# j
8. {
   3 V1 W7 I8 Z8 s
9.   RCC->APB2ENR |= RCC_APB2Periph;

10. }

11. else
    & c1 ^8 S  k- t1 K( u3 q
12. {
    % N6 m% {+ P) V7 U* p
13.   RCC->APB2ENR &= ~RCC_APB2Periph;

14. }
    & V$ K  J$ X- j0 c" O) J
15. }

复制代码

; S+ |' B4 E% C' r

    当程序编译一次之后，把光标定位到函数/变量/宏定义处，按键盘的F12或鼠标右键的Go to definition of，就可以找到原型。固件库的底层操作的就是RCC外设的APB2ENR这个寄存器，宏RCC_APB2Periph_GPIOB的原型是：0x00000008，即（1<<3），还原成存器操作就是：RCC->APB2ENR |= 1<<<3。相比固件库操作，寄存器操作的代码可读性就很差，只有才查阅寄存器配置才知道具体代码的功能，而固件库操作恰好相反，见名知意。

( N  u# p% y6 h

GPIO 端口配置

    GPIO的pin，速度，模式，都由GPIO的端口配置寄存器来控制，其中IO0~IO7由端口配置低寄存器CRL控制，IO8~IO15由端口配置高寄存器CRH配置。固件库把端口配置的pin，速度和模式封装成一个结构体：

1. typedef struct
   5 N/ y% j8 N6 U+ ^6 n6 d
2. {
   0 q$ q" g2 q+ o7 F) H
3. uint16_t GPIO_Pin;
   1 _/ |* _. `" ]1 W9 _
4. GPIOSpeed_TypeDef GPIO_Speed;

5. GPIOMode_TypeDef GPIO_Mode;
   * C7 d8 a) g- ]" F
6. } GPIO_InitTypeDef;

复制代码

    pin可以是GPIO_Pin_0~GPIO_Pin_15或者是GPIO_Pin_All，这些都是库预先定义好的宏。speed也被封装成一个结构体：

1. typedef enum
   / p1 `& J: v5 X! W# O3 \; r/ m
2. {

3. GPIO_Speed_10MHz = 1,

4. GPIO_Speed_2MHz,
   + D" V. i( T* q2 l8 {4 A9 R
5. GPIO_Speed_50MHz

6. } GPIOSpeed_TypeDef;

复制代码

    速度可以是10M，2M或者50M，这个由端口配置寄存器的MODE位控制，速度是针对IO口输出的时候而言，在输入的时候可以不用设置。mode也被封装成一个结构体：

1. typedef enum
   ) B' Q' q- P5 H9 @& {
2. {
   & }' c0 _% {0 k1 f# N; }. R
3. GPIO_Mode_AIN = 0x0, // 模拟输入
   ' u9 E9 p* P( V3 G
4. GPIO_Mode_IN_FLOATING = 0x04, // 浮空输入（复位后的状态）

5. GPIO_Mode_IPD = 0x28, // 下拉输入

6. GPIO_Mode_IPU = 0x48, // 上拉输入

7. GPIO_Mode_Out_OD = 0x14, // 通用开漏输出

8. GPIO_Mode_Out_PP = 0x10, // 通用推挽输出
   4 K; N& P* x- F6 m" ]0 `% q
9. GPIO_Mode_AF_OD = 0x1C, // 复用开漏输出
   ( I9 ]# x4 _" k& o2 ?2 K! r& I
10. GPIO_Mode_AF_PP = 0x18 // 复用推挽输出

11. } GPIOMode_TypeDef;

复制代码

9 V, t3 x5 U5 ^0 `$ x: ^2 h
* E4 v% r& _& Q7 O1 ]! x' T

    IO口的模式有8种，输入输出各4种，由端口配置寄存器的CNF配置。平时用的最多的就是通用推挽输出，可以输出高低电平，驱动能力大，一般用于接数字器件。

    最终用固件库实现就变成这样：

1. // 定义一个GPIO_InitTypeDef 类型的结构体

2. GPIO_InitTypeDef GPIO_InitStructure;
   & t- I& n( F6 t, a, j8 M+ ]
3.
   ) [- C6 i4 d6 A
4. // 选择要控制的IO 口
   6 T9 H) k1 s5 l7 k5 X8 S! y
5. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
   9 |& [/ r/ h1 T
6.
   $ ^/ e" o: R2 u8 U8 X0 f# _4 Y6 h
7. // 设置引脚为推挽输出
   0 H, w: B" T0 _
8. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

9.
   $ Z' C# D8 ?7 U( o& Q
10. // 设置引脚速率为50MHz

11. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
    + A# `  i& X  z% T9 H; r
12.
    / y3 d) b/ {$ S# m- l; J: y
13. /*调用库函数，初始化GPIOB0*/

14. GPIO_Init(GPIOB, &GPIO_InitStructure);

复制代码

# T: P9 I# u. x; j$ ]% c* c) {

    倘若同一端口下不同引脚有不同的模式配置，每次对每个引脚配置完成后都要调用GPIO初始化函数，代码如下：

1. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

2. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15 ;
   7 z- C  {* N' S( {3 g4 S: f) i
3. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;          //上拉输入

4. GPIO_Init(GPIOB, &GPIO_InitStructure);
   9 L$ p" g9 ]' y: d& Y0 u1 _
5. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 ;

6. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;       //推挽输出
   5 l/ ]6 N6 I: w: M4 N$ L
7. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;

8. GPIO_Init(GPIOB, &GPIO_InitStructure);

复制代码

. k/ [* v; z# S  G& @
GPIO 输出控制

    GPIO输出控制，可以通过端口数据输出寄存器ODR、端口位设置/清除寄存器BSRR和端口位清除寄存器BRR这三个来控制。端口输出寄存器ODR是一个32位的寄存器，低16位有效，对应着IO0~IO15，只能以字的形式操作，一般使用寄存器操作。

1. // PB0 输出高电平，点亮LED
   " f% j" J4 \  g3 B+ k3 D
2. GPIOB->ODR = 1<<0;

复制代码

    端口位清除寄存器BRR是一个32位的寄存器，低十六位有效，对应着IO0~IO15，只能以字的形式操作，可以单独对某一个位操作，写1清0。

1. // PB0 输出低电平，点亮LED

2. GPIO_ResetBits(GPIOB, GPIO_Pin_0);

复制代码

    BSRR是一个32位的寄存器，低16位用于置位，写1有效，高16位用于复位，写1有效，相当于BRR寄存器。高16位我们一般不用，而是操作BRR这个寄存器，所以BSRR这个寄存器一般用来置位操作。

1. // PB0 输出高电平，熄灭LED

2. GPIO_SetBits(GPIOB, GPIO_Pin_0);

复制代码

    综上：固件库LED GPIO初始化函数。

& a  E2 ?* S3 {& _3 W% H

1. void LED_GPIO_Config(void)

2. {
   " w) e* M# K( r8 O: _  L
3. // 定义一个GPIO_InitTypeDef 类型的结构体

4. GPIO_InitTypeDef GPIO_InitStructure;

5.

6. // 开启GPIOB 的时钟
   7 j4 S+ x6 H6 G: q* a- V* D- B( a
7. RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);
   . L4 ?' p8 q6 Z) W; q: {. l' c
8.
   ! v. T" a. k/ z/ w; V: v2 F
9. // 选择要控制的IO 口

10. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    ; u! o9 ~# R' n' T+ N; R% R
11.

12. // 设置引脚为推挽输出

13. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

14.
    9 M) f# L: D6 E% x- H! |
15. // 设置引脚速率为50MHz
    3 \+ u! i  ?, \; t6 ~2 s$ P( e
16. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

17.

18. /*调用库函数，初始化GPIOB0*/
    " i" h, J8 q$ r) @. Z, E) B
19. GPIO_Init(GPIOB, &GPIO_InitStructure);
    : m" o* i1 O- a1 ?! b
20.
    # }( K9 g4 C: B: [2 X+ m9 c
21. // 关闭LED

22. GPIO_SetBits(GPIOB, GPIO_Pin_0);
    * H( h/ \* B. g% h6 Y+ F" P
23. }

复制代码

6 ^& {% Q! |4 x

主函数

1. #include "stm32f10x.h"

2.

3.

4. void SOFT_Delay(__IO uint32_t nCount);

5. void LED_GPIO_Config(void);
   5 {8 ~$ z, f/ Q, i- H; L9 w! ?
6.
   6 D5 m3 D4 S1 f1 z: B
7. int main(void)

8. {

9. // 程序来到main 函数之前，启动文件：statup_stm32f10x_hd.s 已经调用

10. // SystemInit()函数把系统时钟初始化成72MHZ
    ! a; v* f1 z! Y+ `, E5 A% x
11. // SystemInit()在system_stm32f10x.c 中定义
    ' X9 a0 q% ]( f
12. // 如果用户想修改系统时钟，可自行编写程序修改

13.
    2 ^8 x! W1 e0 l/ p, d
14. LED_GPIO_Config();
    6 E( d. c0 W$ C" n& C
15.
    - w1 |( r8 x; ^' C
16. while ( 1 )

17. {

18. // 点亮LED
    ' S) s5 m6 Q& f" S1 s. z+ \
19.   GPIO_ResetBits(GPIOB, GPIO_Pin_0);
    4 O( Y; }; b, N1 G: E3 h
20.   Time_Delay(0x0FFFFF);

21.

22. // 熄灭LED
    2 [9 {) x" [+ q6 o
23.   GPIO_SetBits(GPIOB, GPIO_Pin_0);
    , H  {+ H5 L* P& G2 r
24.   Time_Delay(0x0FFFFF);

25. }
    ( X7 Y7 I0 |. A! ]" H
26. }
    # k3 X/ Z& ]1 i7 m  @2 L
27. // 简陋的软件延时函数
    / z2 T; H9 s3 i; R
28. void Time_Delay(volatile uint32_t Count)
    / K- c  H$ d. W1 I
29. {

30. for (; Count != 0; Count--);

31. }

复制代码

# l% o! {! l( G, h
) c* \( ]) a3 `; s

    注意void Time_Delay(volatile uint32_t Count)只是一个简陋的软件延时函数，如果小伙伴们有兴趣可以看一看MultiTimer，它是一个软件定时器扩展模块，可无限扩展所需的定时器任务，取代传统的标志位判断方式， 更优雅更便捷地管理程序的时间触发时序。
