【经验分享】STM32 FreeRTOS中断示例

[复制链接]
STMCU小助手 发布时间：2022-6-17 14:48
01. 概述
在FreeRTOS中优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断会被屏蔽掉，高于的就不会。我们使用两个定时器，一个优先级为4，一个优先级为5，两个定时器每隔1秒通过串口输出一串字符串。然后在某个任务中关闭中断一段时间，查看两个定时器的输出情况。

02. 函数设计
设计两个任务start_task()和interrupt_task(),这两个任务的功能如下：

start_task():创建另外一个任务。

interrupt_task()：中断测试任务，任务中会调用FreeRTOS的关中断函数将中断关闭一段时间。

03. 程序设计与分析
任务设置

  1. //任务优先级
  2. #define START_TASK_PRIO                        1
  3. //任务堆栈大小
  4. #define START_STK_SIZE                         256
  5. //任务句柄
  6. TaskHandle_t StartTask_Handler;
  7. //任务函数
  8. void start_task(void *pvParameters);

  10. //任务优先级
  11. #define INTERRUPT_TASK_PRIO                2
  12. //任务堆栈大小
  13. #define INTERRUPT_STK_SIZE                 256
  14. //任务句柄
  15. TaskHandle_t INTERRUPTTask_Handler;
  16. //任务函数
  17. void interrupt_task(void *p_arg);
复制代码

主函数设计
  1. int main(void)
  2. {
  3.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4
  4.         delay_init(168);                                        //初始化延时函数
  5.         uart_init(115200);                                     //初始化串口
  6.         LED_Init();                                                //初始化LED端口
  7.         TIM3_Int_Init(10000-1,8400-1);                //初始化定时器3，定时器周期1S
  8.         TIM5_Int_Init(10000-1,8400-1);                //初始化定时器5，定时器周期1S
  9.
  10.         //创建开始任务
  11.     xTaskCreate((TaskFunction_t )start_task,            //任务函数
  12.                 (const char*    )"start_task",          //任务名称
  13.                 (uint16_t       )START_STK_SIZE,        //任务堆栈大小
  14.                 (void*          )NULL,                  //传递给任务函数的参数
  15.                 (UBaseType_t    )START_TASK_PRIO,       //任务优先级
  16.                 (TaskHandle_t*  )&StartTask_Handler);   //任务句柄
  17.     vTaskStartScheduler();          //开启任务调度
  18. }
复制代码

任务函数设计

  1. //开始任务任务函数
  2. void start_task(void *pvParameters)
  3. {
  4.     taskENTER_CRITICAL();           //进入临界区
  5.     //创建中断测试任务
  6.     xTaskCreate((TaskFunction_t )interrupt_task,                          //任务函数
  7.                 (const char*    )"interrupt_task",                         //任务名称
  8.                 (uint16_t       )INTERRUPT_STK_SIZE,                //任务堆栈大小
  9.                 (void*          )NULL,                                                //传递给任务函数的参数
  10.                 (UBaseType_t    )INTERRUPT_TASK_PRIO,                //任务优先级
  11.                 (TaskHandle_t*  )&INTERRUPTTask_Handler);         //任务句柄
  12.         vTaskDelete(StartTask_Handler); //删除开始任务
  13.     taskEXIT_CRITICAL();            //退出临界区
  14. }

  16. //中断测试任务函数
  17. void interrupt_task(void *pvParameters)
  18. {
  19.         static u32 total_num=0;
  20.     while(1)
  21.     {
  22.                 total_num+=1;
  23.                 if(total_num==5)
  24.                 {
  25.                         printf("关闭中断.............\r\n");
  26.                         portDISABLE_INTERRUPTS();                                //关闭中断
  27.                         delay_xms(5000);                                                //延时5s
  28.                         printf("打开中断.............\r\n");        //打开中断
  29.                         portENABLE_INTERRUPTS();
  30.                 }
  31.         LED0=~LED0;
  32.         vTaskDelay(1000);
  33.     }
  34. }
复制代码

04. 中断初始化

  1. //通用定时器3中断初始化
  2. //arr：自动重装值。
  3. //psc：时钟预分频数
  4. //定时器溢出时间计算方法:Tout=((arr+1)*(psc+1))/Ft us.
  5. //Ft=定时器工作频率,单位:Mhz
  6. //这里使用的是定时器3!

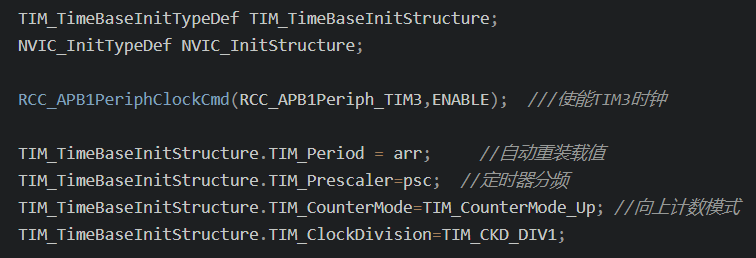

  7. void TIM3_Int_Init(u16 arr,u16 psc)
  8. {
  9.         TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
  10.         NVIC_InitTypeDef NVIC_InitStructure;
  11.
  12.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);  ///使能TIM3时钟
  13.
  14.         TIM_TimeBaseInitStructure.TIM_Period = arr;         //自动重装载值
  15.         TIM_TimeBaseInitStructure.TIM_Prescaler=psc;  //定时器分频
  16.         TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
  17.         TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
  18.
  19.         TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);//初始化TIM3
  20.
  21.         TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE); //允许定时器3更新中断
  22.         TIM_Cmd(TIM3,ENABLE); //使能定时器3
  23.
  24.         NVIC_InitStructure.NVIC_IRQChannel=TIM3_IRQn; //定时器3中断
  25.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0x04; //抢占优先级4
  26.         NVIC_InitStructure.NVIC_IRQChannelSubPriority=0x00; //子优先级0
  27.         NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
  28.         NVIC_Init(&NVIC_InitStructure);
  29. }

  31. //通用定时器5中断初始化
  32. //arr：自动重装值。
  33. //psc：时钟预分频数
  34. //定时器溢出时间计算方法:Tout=((arr+1)*(psc+1))/Ft us.
  35. //Ft=定时器工作频率,单位:Mhz
  36. //这里使用的是定时器5!
  37. void TIM5_Int_Init(u16 arr,u16 psc)
  38. {
  39.         TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
  40.         NVIC_InitTypeDef NVIC_InitStructure;
  41.
  42.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5,ENABLE);        //使能TIM5时钟
  43.
  44.         TIM_TimeBaseInitStructure.TIM_Period = arr;                 //自动重装载值
  45.         TIM_TimeBaseInitStructure.TIM_Prescaler=psc;                  //定时器分频
  46.         TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
  47.         TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
  48.
  49.         TIM_TimeBaseInit(TIM5,&TIM_TimeBaseInitStructure);        //初始化TIM5
  50.
  51.         TIM_ITConfig(TIM5,TIM_IT_Update,ENABLE);                         //允许定时器5更新中断
  52.         TIM_Cmd(TIM5,ENABLE);                                                                 //使能定时器5
  53.
  54.         NVIC_InitStructure.NVIC_IRQChannel=TIM5_IRQn;                 //定时器5中断
  55.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0x05;         //抢占优先级5
  56.         NVIC_InitStructure.NVIC_IRQChannelSubPriority=0x00;                 //子优先级0
  57.         NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
  58.         NVIC_Init(&NVIC_InitStructure);
  59. }

  61. //定时器3中断服务函数
  62. void TIM3_IRQHandler(void)
  63. {
  64.         if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET) //溢出中断
  65.         {
  66.                 printf("TIM3输出.......\r\n");
  67.         }
  68.         TIM_ClearITPendingBit(TIM3,TIM_IT_Update);  //清除中断标志位
  69. }


  72. //定时器5中断服务函数
  73. void TIM5_IRQHandler(void)
  74. {
  75.         if(TIM_GetITStatus(TIM5,TIM_IT_Update)==SET) //溢出中断
  76.         {
  77.                 printf("TIM5输出.......\r\n");
  78.         }
  79.         TIM_ClearITPendingBit(TIM5,TIM_IT_Update);  //清除中断标志位
  80. }
复制代码

05. 程序设计
main.c文件

  2. //任务优先级
  3. #define START_TASK_PRIO                        1
  4. //任务堆栈大小
  5. #define START_STK_SIZE                         256
  6. //任务句柄
  7. TaskHandle_t StartTask_Handler;
  8. //任务函数
  9. void start_task(void *pvParameters);

  11. //任务优先级
  12. #define INTERRUPT_TASK_PRIO                2
  13. //任务堆栈大小
  14. #define INTERRUPT_STK_SIZE                 256
  15. //任务句柄
  16. TaskHandle_t INTERRUPTTask_Handler;
  17. //任务函数
  18. void interrupt_task(void *p_arg);

  20. int main(void)
  21. {
  22.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4
  23.         delay_init(168);                                        //初始化延时函数
  24.         uart_init(115200);                                     //初始化串口
  25.         LED_Init();                                                //初始化LED端口
  26.         TIM3_Int_Init(10000-1,8400-1);                //初始化定时器3，定时器周期1S
  27.         TIM5_Int_Init(10000-1,8400-1);                //初始化定时器5，定时器周期1S
  28.
  29.         //创建开始任务
  30.     xTaskCreate((TaskFunction_t )start_task,            //任务函数
  31.                 (const char*    )"start_task",          //任务名称
  32.                 (uint16_t       )START_STK_SIZE,        //任务堆栈大小
  33.                 (void*          )NULL,                  //传递给任务函数的参数
  34.                 (UBaseType_t    )START_TASK_PRIO,       //任务优先级
  35.                 (TaskHandle_t*  )&StartTask_Handler);   //任务句柄
  36.     vTaskStartScheduler();          //开启任务调度
  37. }

  39. //开始任务任务函数
  40. void start_task(void *pvParameters)
  41. {
  42.     taskENTER_CRITICAL();           //进入临界区
  43.     //创建中断测试任务
  44.     xTaskCreate((TaskFunction_t )interrupt_task,                          //任务函数
  45.                 (const char*    )"interrupt_task",                         //任务名称
  46.                 (uint16_t       )INTERRUPT_STK_SIZE,                //任务堆栈大小
  47.                 (void*          )NULL,                                                //传递给任务函数的参数
  48.                 (UBaseType_t    )INTERRUPT_TASK_PRIO,                //任务优先级
  49.                 (TaskHandle_t*  )&INTERRUPTTask_Handler);         //任务句柄
  50.         vTaskDelete(StartTask_Handler); //删除开始任务
  51.     taskEXIT_CRITICAL();            //退出临界区
  52. }

  54. //中断测试任务函数
  55. void interrupt_task(void *pvParameters)
  56. {
  57.         static u32 total_num=0;
  58.     while(1)
  59.     {
  60.                 total_num+=1;
  61.                 if(total_num==5)
  62.                 {
  63.                         printf("关闭中断.............\r\n");
  64.                         portDISABLE_INTERRUPTS();                                //关闭中断
  65.                         delay_xms(5000);                                                //延时5s
  66.                         printf("打开中断.............\r\n");        //打开中断
  67.                         portENABLE_INTERRUPTS();
  68.                 }
  69.         LED0=~LED0;
  70.         vTaskDelay(1000);
  71.     }
  72. }
复制代码

timer.c文件


  2. //通用定时器3中断初始化
  3. //arr：自动重装值。
  4. //psc：时钟预分频数
  5. //定时器溢出时间计算方法:Tout=((arr+1)*(psc+1))/Ft us.
  6. //Ft=定时器工作频率,单位:Mhz
  7. //这里使用的是定时器3!
  8. void TIM3_Int_Init(u16 arr,u16 psc)
  9. {
  10.         TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
  11.         NVIC_InitTypeDef NVIC_InitStructure;
  12.
  13.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);  ///使能TIM3时钟
  14.
  15.         TIM_TimeBaseInitStructure.TIM_Period = arr;         //自动重装载值
  16.         TIM_TimeBaseInitStructure.TIM_Prescaler=psc;  //定时器分频
  17.         TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
  18.         TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
  19.
  20.         TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);//初始化TIM3
  21.
  22.         TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE); //允许定时器3更新中断
  23.         TIM_Cmd(TIM3,ENABLE); //使能定时器3
  24.
  25.         NVIC_InitStructure.NVIC_IRQChannel=TIM3_IRQn; //定时器3中断
  26.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0x04; //抢占优先级4
  27.         NVIC_InitStructure.NVIC_IRQChannelSubPriority=0x00; //子优先级0
  28.         NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
  29.         NVIC_Init(&NVIC_InitStructure);
  30. }

  32. //通用定时器5中断初始化
  33. //arr：自动重装值。
  34. //psc：时钟预分频数
  35. //定时器溢出时间计算方法:Tout=((arr+1)*(psc+1))/Ft us.
  36. //Ft=定时器工作频率,单位:Mhz
  37. //这里使用的是定时器5!
  38. void TIM5_Int_Init(u16 arr,u16 psc)
  39. {
  40.         TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
  41.         NVIC_InitTypeDef NVIC_InitStructure;
  42.
  43.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5,ENABLE);        //使能TIM5时钟
  44.
  45.         TIM_TimeBaseInitStructure.TIM_Period = arr;                 //自动重装载值
  46.         TIM_TimeBaseInitStructure.TIM_Prescaler=psc;                  //定时器分频
  47.         TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
  48.         TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
  49.
  50.         TIM_TimeBaseInit(TIM5,&TIM_TimeBaseInitStructure);        //初始化TIM5
  51.
  52.         TIM_ITConfig(TIM5,TIM_IT_Update,ENABLE);                         //允许定时器5更新中断
  53.         TIM_Cmd(TIM5,ENABLE);                                                                 //使能定时器5
  54.
  55.         NVIC_InitStructure.NVIC_IRQChannel=TIM5_IRQn;                 //定时器5中断
  56.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0x05;         //抢占优先级5
  57.         NVIC_InitStructure.NVIC_IRQChannelSubPriority=0x00;                 //子优先级0
  58.         NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
  59.         NVIC_Init(&NVIC_InitStructure);
  60. }

  62. //定时器3中断服务函数
  63. void TIM3_IRQHandler(void)
  64. {
  65.         if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET) //溢出中断
  66.         {
  67.                 printf("TIM3输出.......\r\n");
  68.         }
  69.         TIM_ClearITPendingBit(TIM3,TIM_IT_Update);  //清除中断标志位
  70. }


  73. //定时器5中断服务函数
  74. void TIM5_IRQHandler(void)
  75. {
  76.         if(TIM_GetITStatus(TIM5,TIM_IT_Update)==SET) //溢出中断
  77.         {
  78.                 printf("TIM5输出.......\r\n");
  79.         }
  80.         TIM_ClearITPendingBit(TIM5,TIM_IT_Update);  //清除中断标志位
  81. }
复制代码




赞 收藏 评论0 发布时间：2022-6-17 14:48

举报

0个回答

所属标签

相似分享

官网相关资源

关于
意法半导体
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
STM32N6 AI生态系统
STM32MCU,MPU高性能GUI
ST ACEPACK电源模块
意法半导体生物传感器
STM32Cube扩展软件包
关注我们
st-img 微信公众号
st-img 手机版
