在之前的文章中，我们已经了解了使用 STM32 进行 ADC 转换。现在，我们将了解STM32 中的 PWM（脉冲宽度调制）以及如何使用 PWM 技术控制 LED 的亮度或直流风扇的速度。

( |6 j, {2 d2 f# e) r我们知道有两种类型的电路信号：模拟和数字。模拟信号有3V、3.1V、2V...等电压信号，而数字信号只有1 和 0。
# F6 V% r5 E/ H
& o8 U2 I- [$ ~. }) u1 x3 r' [传感器输出的是模拟信号，这些模拟信号使用 ADC 转换为数字信号，因为微控制器只理解数字信号。处理完这些 ADC 值后，需要再次将输出转换为模拟形式以驱动模拟设备。为此，我们使用某些方法，如 PWM、数模 (DAC) 转换器等。

什么是 PWM（脉冲宽度调制）？（前面的文章也有相关介绍）
PWM可以让数字值控制模拟设备，例如控制电机的速度，LED的亮度等。我们知道电机和LED工作在模拟信号上。但是PWM不提供纯模拟输出，PWM看起来像是由短脉冲产生的模拟信号。
, a; A, d" _6 O& U* j; R

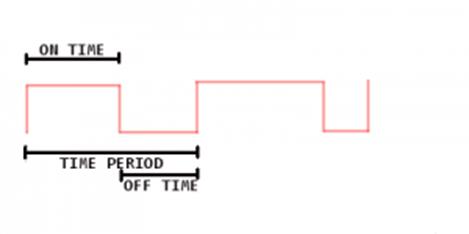

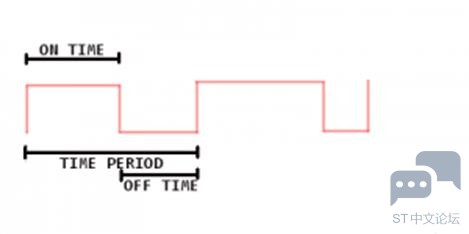

PWM 的占空比
& M- x+ a2 N8 @! x% ]
% v4 z6 N1 E0 \, [6 x5 FPWM 信号保持高电平（ON Time）的时间百分比称为占空比。如果信号始终打开，则占空比为 100%，如果始终关闭，则占空比为 0%。

占空比 = ON Time /（ON Time + OFF Time）

1 N  H: H7 I% k2 i# w" S
2 m6 X' ]- ?$ P  B4 I
) r3 ~- @9 K& [: _6 E7 c* z
STM32中的PWM
STM32F103C8 有 15 个 PWM 引脚和 10 个 ADC 引脚。它具有 16 位 PWM 分辨率（2^16）。
7 d. g" G: i# R. r# n
所以 65535 的值为100% 占空比，平均电压=总电压；
( @& a4 A- o8 ?; K) r
( {( C* A4 D( {5 g同样，32767 的值为50% 占空比，平均电压=50%总电压；
3 i2 z& `7 Y2 f- X4 V# {& w
! C4 N) E" }# m( v& ~: x8 V8 I13107 的值为20% 占空比，平均电压=20%总电压。

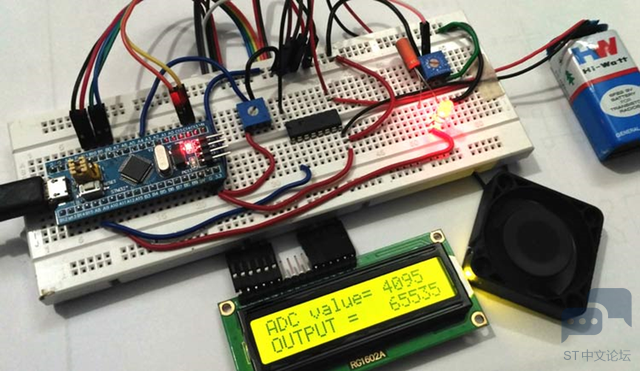

8 Q$ [* |) i+ |这里我们使用电位器和 STM32 通过 PWM 技术来改变 LED 的亮度和直流风扇的速度。1602 LCD用于显示 ADC 值 (0-4095) 和输出的PWM 值 (0-65535) 。

2 Y4 W% Y' x% h8 T直流风扇：这里使用的直流风扇是PC 的 BLDC 风扇。它需要额外提供电源，所以我们使用 9V 直流电池。

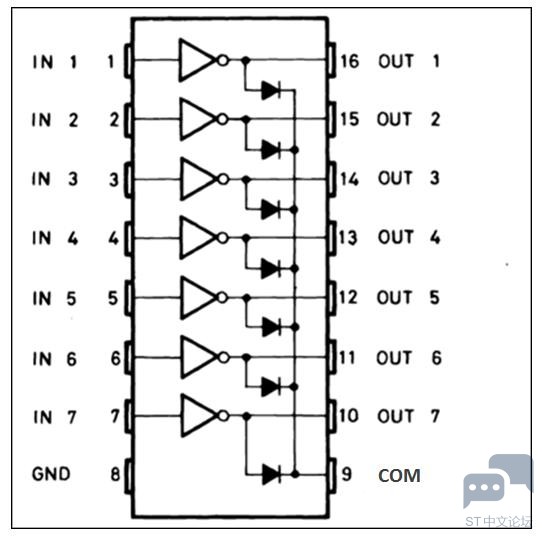

: c* c2 c& `% Z. AULN2003电机驱动IC：用于单向驱动电机。下面是ULN2003的图片图：
( J3 }1 N8 d5 C. n4 v& E
' S% s9 w% @* B4 C" O# |

1 @3 W* M" L8 Q引脚（IN1 到 IN7）是输入引脚，（OUT 1 到 OUT 7）是相应的输出引脚。COM 是负载的正极电压。
: G6 X+ C4 h1 ^5 V& \
电位器：使用两个电位器，一个用于分压器，用于模拟输入到 ADC，另一个用于控制 LED 的亮度。
2 `5 ^1 a2 c- {, X  h

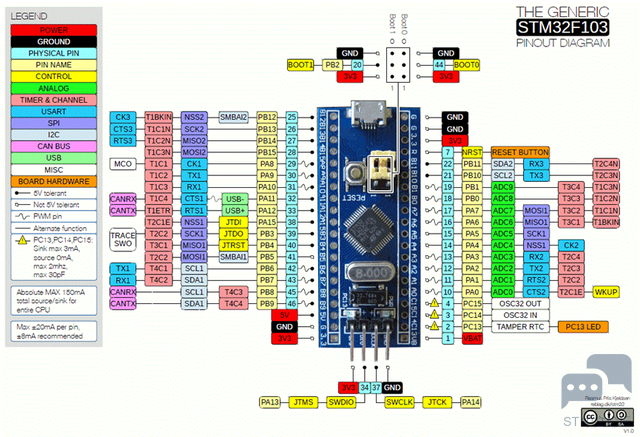

& Z# A& n! e& c% v, {STM32的管脚细节
3 i' M8 D0 A3 T8 }
6 _- `2 X+ P3 r& l9 J
" X. G) p$ k- j8 l
* a0 b4 |  S+ D我们可以看到 PWM 引脚以波浪线(~) 表示，有 15 个这样的引脚；有 10 个 ADC 引脚用于模拟输入，ADC 引脚以绿色标出。
0 l+ }& |+ f1 W* w
7 Q* J! v" ]& D/ j- g* v6 Y' J$ c$ ?
电路图和连接
' T3 m+ p+ d2 e  ?8 L& W


3 s! I/ Q, n9 E' }
1 r' b' s: F; ]5 E+ o5 ]9 i* SSTM32 与各种组件的连接说明如下：
, V. o: |/ Y1 P7 u& a
. H$ h5 S, `" T3 Z> STM32的模拟（ADC）输入
/ G2 C# [( o, v2 h. B+ S# r
7 ^' }+ u! q% x: a靠近ST32开发板的电位器的中心引脚连接到STM32 的ADC引脚（PA4），该电位器用来调节输入ADC的电压。

$ y/ p: B& q- ]$ g  g+ k! g>STM32连接LED
( T2 _4 M: T9 d) }
: x$ [: _/ z0 b; `STM32 PWM 输出引脚（PA9）通过串联电阻连接到 LED 的正极引脚，LED并联一个电容。

>STM32 连接ULN2003 和 ULN2003连接风扇
$ U+ H( S) E! o  u
* B  J6 Q: P0 m" ^9 OSTM32 PWM 输出引脚（PA8）连接到 ULN2003 IC 的输入引脚（IN1），ULN2003 的相应输出引脚（OUT1）连接到 直流风扇的负极线。

. f3 V& F. j1 {2 `/ L% Y* [, J直流风扇的正极引脚连接到 ULN2003 IC 的 COM 引脚，外部电池（9V DC）也连接到 ULN2003 IC 的相同 COM 引脚。ULN2003 的GND、 STM32的GND、电池负极连接到电路相同的 GND。

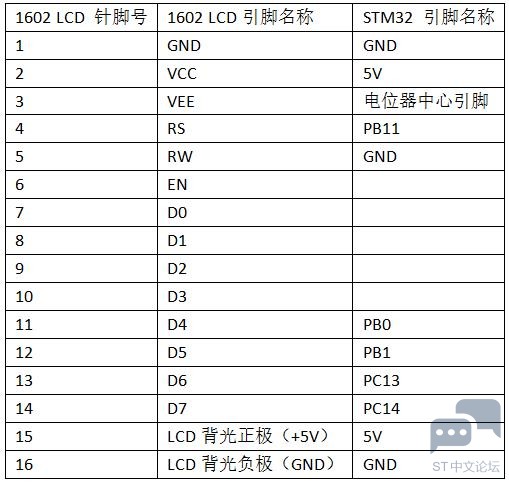

>STM32 连接LCD (1602)

: m. _  t6 v" o% N# k
* Y0 g! l0 |, k4 E9 N( |1 T4 S

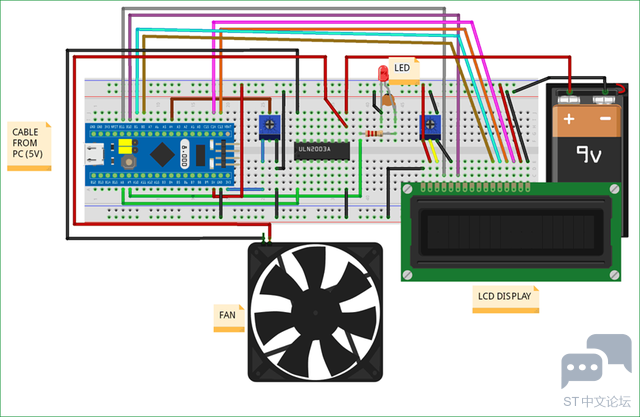

2 I2 i( Y+ o6 |. v0 d# D>整体电路



编程STM32

1. #include <LiquidCrystal.h> // LCD库
   8 H* L- U% _% d, R; F+ @
2.

3. //声明LCD连接到STM32的哪个引脚

4. const int rs = PB11, en = PB10, d4 = PB0, d5 = PB1, d6 = PC13, d7 = PC14;
   $ D  l, `1 E* T8 c% K2 S
5. LiquidCrystal lcd(rs, en, d4, d5, d6, d7); //初始化 LCD
   4 t* U* d1 J' f- B% K
6. const int analoginput = PA4; //电位器输入
   5 u! B1 b7 ]# f
7. const int led = PA9; // LED PWM输出
   5 t! Z0 I0 [+ D6 k$ f# w
8. const int fan = PA8; // 风扇 输出

9. void setup()
   - B' y  o- ~' Q7 ^, ]
10. {

11.   lcd.begin(16,2); //16*2LCD

12.   lcd.clear(); //LCD清屏
    * R; i& a- `  E, y' F
13.   lcd.setCursor(0,0); //将光标设置在第0行和第0列

14.   lcd.print("Hello World");

15.   lcd.setCursor(0,1); //设置光标在第二行第一列

16.   lcd.print("PWM USING STM32"); //LCD显示 PWM using STM32
    4 X1 r( B% |: o. c
17.   delay(2000); // 延时2秒
    8 n: D) N& r9 S! ?! r2 o; T
18.   lcd.clear(); // LCD清屏

19.   pinMode(analoginput, INPUT); // 设置为模拟输入
    4 {, U5 ]0 B# E# [' [* Z+ r# `; `
20.   pinMode(led, PWM); // 设置为PWM输出 控制led

21.   pinMode(fan, PWM); // 设置为PWM输出 控制风扇

22. }

23. void loop()

24. {
    , }9 k& _) [( }- c. D" E
25.   int valueadc = analogRead(analoginput); //从引脚 PA4 读取 ADC 值 （电位 器值）

26.   int result = map(valueadc, 0, 4095, 0, 65535); //把valueadc 从0-4095映射转为0-65535映射

27.                                                    并存储到result中

28.
    & u- z2 L8 {  {/ |
29.   pwmWrite(led, result); //以PWM波控制LED
      Q; u. D; E3 v5 Z5 e7 z$ l
30.   pwmWrite(fan, result);

31.   lcd.setCursor(0,0); //设置光标位置

32.   lcd.print("ADC value= "); // LCD 显示ADC value=
    - ~9 w' u/ a. \# |0 g. P( m  g
33.   lcd.print(valueadc); //显示电位器ADC值
    ' ]0 J& s. `0 M' }/ }
34.   lcd.setCursor(0,1); //设置光标位置
    ( h) I' k: p& W# C7 w' K
35.   lcd.print("Output = "); //LCD 显示Output =

36.   lcd.print(result); //显示电位器映射0-65535的值
    ) Y3 Q; ~" p8 F7 ?7 m9 i) N
37. }

38.
    # T8 `+ [  ]! U, S# W

复制代码
