【经验分享】STM32CubeMX-实时时钟(RTC)

[复制链接]
STMCU小助手 发布时间:2022-6-21 18:02
RTC简介
    实时时钟 (RTC) 是一个独立的 BCD 定时器/计数器。RTC 提供具有可编程闹钟中断功能的日历时钟 /日历。RTC 还包含具有中断功能的周期性可编程唤醒标志。系统可以自动将月份的天数补偿为 28、29(闰年)、30 和 31 天。只要芯片的备用电源一直供电,RTC上的时间会一直走。
新建工程
    本章程序在串口printf工程的基础上修改,复制串口printf的工程,修改文件夹名。点击STM32F746I.ioc打开STM32cubeMX的工程文件重新配置。RTC选择内部唤醒(Internal WakeUp)开启RTC。开启外部低速晶振,PC14,PC15配置。
    RTC时钟选择为外部低速晶振(LSE),频率为32.768。

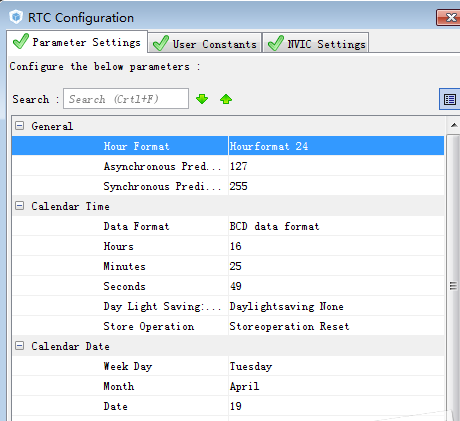

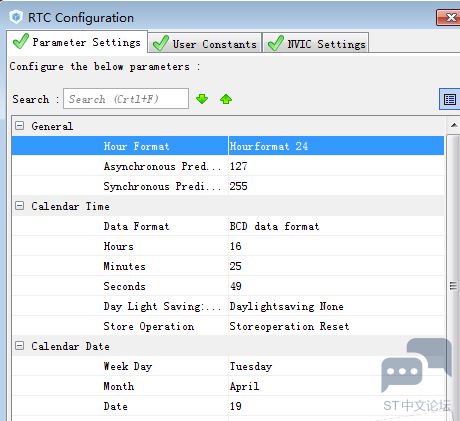

    在RTC配置中,设置时间和日期,其他为默认设置。此处设置时间为2016/04/16 16:25:49。
    生成报告以及代码,编译程序。
添加应用程序

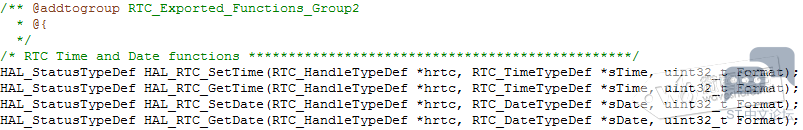

    在rtc.c文件中可以看到ADC初始化函数。在stm32f7xx_hal_rtc.h头文件中可以看到rtc时间和日期读写操作函数。
    从操作函数中可以看到,时间和日期是以结构体的形式读写的。所以在main.c文件前面申明两个结构体变量存储读取的时间和日期数据。
  1. /* USER CODE BEGIN PV */
  2. /* Private variables --------*/
  3. RTC_DateTypeDef sdatestructure;
  4. RTC_TimeTypeDef stimestructure;
  5. /* USER CODE END PV */
复制代码

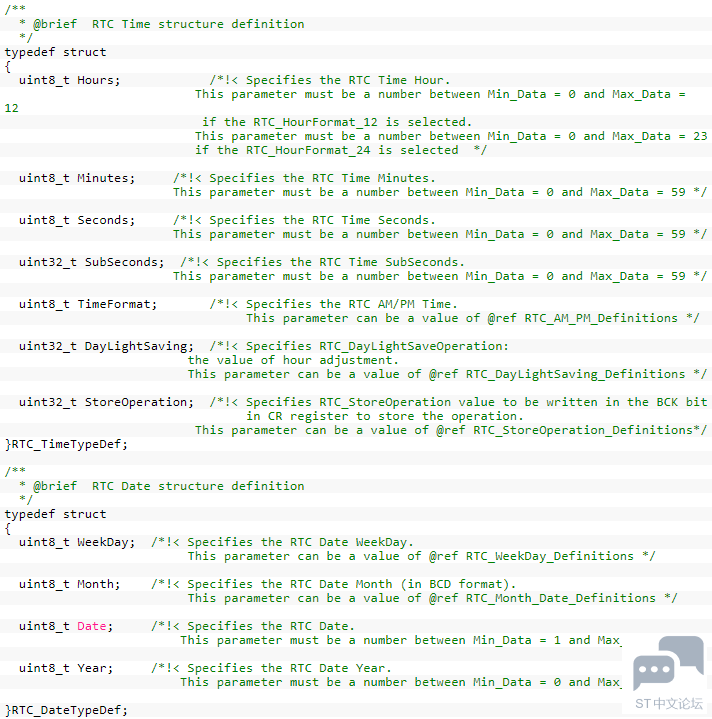

    在stm32f7xx_hal_rtc.h头文件中,可以找到RTC_TimeTypeDef,RTC_DateTypeDef这两个结构体的成员变量。
    在while循环中添加应用程序,读取当前的时间和日期,并通过串口发送到电脑上显示。
  1. /* USER CODE BEGIN WHILE */
  2. while (1)
  3. {
  4. /* USER CODE END WHILE */
  5. /* USER CODE BEGIN 3 */
  6.       /* Get the RTC current Time ,must get time first*/
  7.       HAL_RTC_GetTime(&hrtc, &stimestructure, RTC_FORMAT_BIN);
  8.       /* Get the RTC current Date */
  9.       HAL_RTC_GetDate(&hrtc, &sdatestructure, RTC_FORMAT_BIN);
  10.       /* Display date Format : yy/mm/dd */
  11.       printf("%02d/%02d/%02d\r\n",2000 + sdatestructure.Year, sdatestructure.Month, sdatestructure.Date);
  12.       /* Display time Format : hh:mm:ss */
  13.       printf("%02d:%02d:%02d\r\n",stimestructure.Hours, stimestructure.Minutes, stimestructure.Seconds);
  14.       printf("\r\n");
  15.       HAL_Delay(1000);
  16. }
  17. /* USER CODE END 3 */
复制代码

    程序中使用HAL_RTC_GetTime(),HAL_RTC_GetDate()读取时间和日期,并保存到结构体变量中,然后通过串口输出读取的时间和日期。注意:要先读取时间再读取日期,如果先读取日期在读取时间会导致读取的时间不准确,一直都是原来设置的时间。

实验效果
    编译程序并下载到开发板。打开串口调试助手。设置波特率为115200。串口助手上会显示RTC的时间日期。
