温度读取函数
7 [. ?0 L, y6 ]5 h1 M$ R5 F/ I# M" A

    初始化 DS18B20 后，我们就可以按照前面介绍的 DS18B20 的典型温度读取过程来编写温度读取函数，代码如下：

1. /****************************************************************
   ! \, n( x9 f' i2 J. G/ H! D* Z( _$ N
2. * 函 数 名 : DS18B20_GetTemperture
   ( q& e7 Y+ s! _$ _, r7 z
3. * 函数功能 : 从ds18b20 得到温度值
   ' G" `; {6 {% t2 d
4. * 输 入 : 无

5. * 输 出 : 温度数据
   0 S. Y! B( E! T1 ~
6. *****************************************************************/
   - t9 a5 ?- ~% k5 @7 l1 d6 `
7. float DS18B20_GetTemperture(void)

8. {
   7 ?3 v3 |3 c$ V7 ]4 d
9. u16 temp;
   / V7 p; C8 }4 `- `5 j6 D
10. u8 a,b;

11. float value;
    5 Q! g5 [8 t7 A" I0 M  w5 y3 E$ N
12. DS18B20_Start(); // ds1820 start convert

13. DS18B20_Reset();
    $ N3 i+ q* L: M" i2 b) {
14. DS18B20_Check();

15. DS18B20_Write_Byte(0xcc);// skip rom
    # ~- t" \/ c; H; A5 s* P
16. DS18B20_Write_Byte(0xbe);// convert

17. a=DS18B20_Read_Byte(); // LSB

18. b=DS18B20_Read_Byte(); // MSB

19. temp=b;
    & B# V3 X7 U! l9 U
20. temp=(temp<<8)+a;
    / |' @7 y  |* [4 T0 t
21. if((temp&0xf800)==0xf800)

22. {
    5 p/ d( M  C2 S9 l: ?; S, k- ?
23. temp=(~temp)+1;
    9 A$ y: ?, E; }" j& D+ T/ s
24. value=temp*(-0.0625);

25. }
    : S: h( W$ |7 K$ c! B4 R9 l1 Y
26. else
    , b* Y8 k1 M' |
27. {
    9 Z8 K: b2 }! H0 _- N" B# S
28. value=temp*0.0625;

29. }
    ! @) `" s7 g8 A* T. k+ w2 h% q% E
30. return value;
    * O8 j( A; _5 p% |# |* c& F+ c
31. }
    1 x1 J6 e+ c8 t1 ]: ]4 `" v

复制代码

4 c+ ?# W) \- L9 q# @

    该函数首先调用了 DS18B20_Start 函数用来开始 DS18B20 的温度转换， 其代码如下：

1. /****************************************************************

2. * 函 数 名 : DS18B20_Start

3. * 函数功能 : 开始温度转换
   ! g* [: C. ~% J
4. * 输 入 : 无
   & U" i8 S1 _( h7 Y2 i
5. * 输 出 : 无
   * O, O' E1 a6 ^5 Y1 H# j# o0 ]
6. *****************************************************************/

7. void DS18B20_Start(void)// ds1820 start convert

8. {

9. DS18B20_Reset();
   7 D3 D9 J! e) r9 ^
10. DS18B20_Check();
    $ N/ D, Y; P) u2 R8 k- ~" ^
11. DS18B20_Write_Byte(0xcc);// skip rom
    + c+ G, Y2 F$ X8 T; {
12. DS18B20_Write_Byte(0x44);// convert
    # B0 @& |& J  _3 f7 i
13. }

复制代码

    最终将 2 个字节的温度数据读取出来，判断最高字节的高 5 位是否为 0，如果为 0 表明读取的温度值为正温度，直接乘以 0.0625 即可，否则为负温度，需取反后加 1 再乘以 0.0625。

: @1 G4 J4 U. B- R

主函数

    编写好 DS18B20 初始化和温度读取函数后，接下来就可以编写主函数了，代码如下：

1. /****************************************************************
   ) \" E' G) Y# l3 t
2. * 函 数 名 : main
   4 m# i' X+ ]' b8 p
3. * 函数功能 : 主函数

4. * 输 入 : 无
   . \- V1 m0 y+ V/ e
5. * 输 出 : 无

6. *****************************************************************/

7. int main()

8. {

9. u8 i=0;

10. float temper;
    1 B& u" m7 T  V; q- z! B8 m' f; M
11. SysTick_Init(72);

12. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //中断优先级
    # B& S3 c6 N" L0 R
13. 分组 分2 组
    9 @# g7 P0 ?7 S+ \
14. LED_Init();
    " F: K  Q( C9 B6 e
15. USART1_Init(9600);
    ( ^$ C. M; @$ X6 ^1 W; C: e3 C8 }' I
16. while(DS18B20_Init())
    * s* T2 c5 |) T4 c# A$ \9 _
17. {
    + B1 ]! S1 H% R! Q' s1 i$ e4 X1 D
18. printf("DS18B20检测失败，请插好!\r\n");

19. delay_ms(500);

20. }
    ( `9 K# f7 o5 Z& v$ W- f' O
21. printf("DS18B20检测成功!\r\n");

22. while(1)
    $ k) i4 |9 @# n* Y  G: G
23. {

24. i++;

25. if(i%20==0)
    ; A1 V: F/ _5 z3 R) X2 K  w
26. {

27. led1=!led1;
    - `* x( r" N6 p2 t
28. }
    2 `  ^% K. O  p) F
29. if(i%50==0)

30. {

31. temper=DS18B20_GetTemperture();

32. if(temper<0)

33. {
    1 R  v* ?0 `' u/ e' {' z% V
34. printf("检测的温度为：-");

35. }

36. else

37. {
    + J: X  @0 Z# _
38. printf("检测的温度为：");

39. }
      h: q+ L6 t. _* Q
40. printf("%.2f°C\r\n",temper);
    * M, C2 {3 D5 R7 Q' t  O5 y' ]3 c
41. }
    . U& ]$ F! j  u! n5 K
42. delay_ms(10);
    " n7 w1 j" `+ E, L7 X, y
43. }
    ! j% G7 u& `% b4 P
44. }

复制代码

    主函数实现的功能很简单，首先调用之前编写好的硬件初始化函数，包括SysTick 系统时钟，中断分组，LED 初始化等。然后调用我们前面编写的DS18B20_Init 函数用来检测 DS18B20 温度传感器是否成功，若初始化成功，打印输出“DS18B20 检测成功!”提示信息，否则一直循环打印输出“DS18B20检测失败，请插好!”，初始化成功后进入 while 循环，间隔 500ms 读取一次温度，并将温度打印输出，并且D1指示灯间隔 200ms 闪烁，提示系统正常运行。

. K2 W: Z+ W/ h, h

实验现象

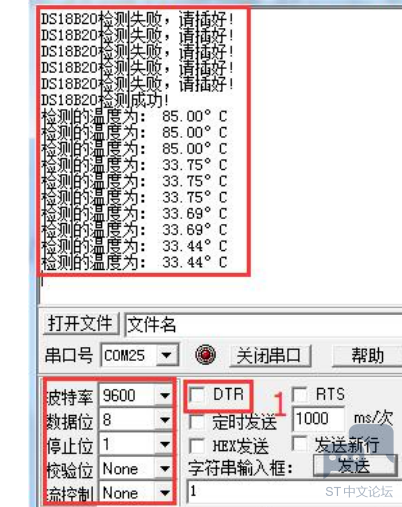

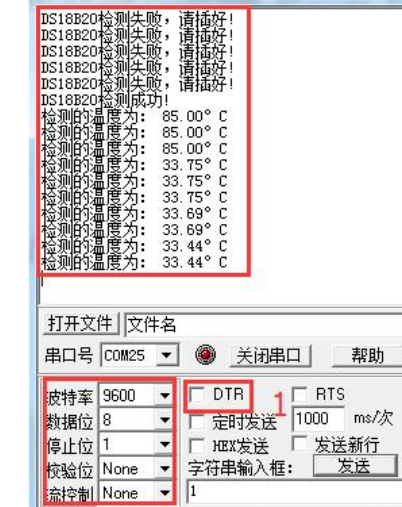

    将工程程序编译后下载到开发板内， 如果未将 DS18B20 插入开发板上温度传感器接口，串口将一直打印输出“DS18B20 检测失败，请插好!”提示信息，如果插好DS18B20 后，将打印输出“DS18B20 检测成功!”信息，并且每间隔 500ms打印输出一次读取的温度数据，同时可以看到 D1 指示灯不断闪烁，表示程序正常运行。如果想在串口调试助手上看到输出信息， 可以打开 串口调试助手，首先勾选下标号1 DTR 框，然后再取消勾选。

    这是因为此串口助手启动时会把系统复位住，通过 DTR 状态切换下即可。然后设置好波特率等参数后，串口助手上即会收到串口发送过来的信息。（串口助手上先勾选下标号 1 DTR 框，然后再取消勾选）如下图所示：
