接下来我们介绍下如何使用库函数对 STM32F1 的 RTC 进行配置。这个也是在编写程序中必须要了解的。具体步骤如下：（RTC 相关库函数在 stm32f10x_rtc.c和 stm32f10x_rtc.h 文件中）

（1）使能电源时钟和后备域时钟，开启 RTC 后备寄存器写访问要访问 RTC和 RTC 备份区域就必须先使能电源及后备域时钟，然后使能RTC 后备区域访问。电源时钟使能，通过 RCC_APB1ENR 寄存器来设置；RTC 及RTC 备份寄存器的写访问， 通过 PWR_CR 寄存器的 DBP 位设置。调用库函数为：

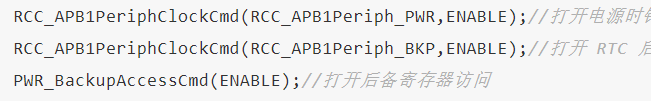

1. <font face="Tahoma"><font size="3">RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);//打开电源时钟</font></font><font face="Tahoma"><font size="3">RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);//打开 RTC 后备域时钟</font></font><font face="Tahoma"><font size="3">PWR_BackupAccessCmd(ENABLE);//打开后备寄存器访问</font></font>

复制代码

（2）复位备份区域，开启外部低速振荡器

    在取消备份区域写保护之后，我们可以先对这个区域复位，以清除前面的设置，当然这个操作不要每次都执行，因为备份区域的复位将导致之前存在的数据丢失，所以要不要复位，要视情况而定。然后我们使能外部低速振荡器，注意这里一般要先判断 RCC_BDCR 的 LSERDY 位来确定低速振荡器已经就绪了才开始下面的操作。备份区域复位的库函数为：

1. BKP_DeInit(); //复位备份区域

复制代码

开启外部低速振荡器的函数是：

1. RCC_LSEConfig(RCC_LSE_ON);//开启外部 32.768K RTC 时钟

复制代码

（3）选择 RTC 时钟，并使能

    选择 LSE 为 RTC 时钟源库函数是：

1. RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE); //选择 LSE 作为RTC时钟

复制代码

使能 RTC 时钟库函数是：

1. RCC_RTCCLKCmd(ENABLE);//使能 RTC 时钟

复制代码

（4）设置 RTC 的分频以及配置 RTC 时钟

    在开启了 RTC 时钟之后，我们要做的就是设置 RTC 时钟的分频数，通过

RTC_PRLH 和 RTC_PRLL 来设置，然后等待 RTC 寄存器操作完成，并同步之后，设置秒钟中断。然后设置 RTC 的允许配置位（ RTC_CRH 的 CNF 位），设置时间（其实就是设置 RTC_CNTH 和 RTC_CNTL 两个寄存器）。

    在进行 RTC 配置之前首先要打开允许配置位(CNF)，调用的库函数是：

1. RTC_EnterConfigMode();// 允许配置

复制代码

在配置完成之后，千万不要忘记更新配置同时退出配置模式，调用的库函数是：

1. RTC_ExitConfigMode();//退出配置模式，更新配置

复制代码

    设置 RTC 时钟分频数，调用的库函数是：

1. void RTC_SetPrescaler(uint32_t PrescalerValue);

复制代码

    这个函数只有一个参数，就是 RTC 时钟的分频数，很好理解。然后是设置秒中断允许，RTC 使能中断的函数是：

1. void RTC_ITConfig(uint16_t RTC_IT, FunctionalState NewState)；

复制代码

    函数的第一个参数用来选择 RTC 的中断类型，可通过库文件的头文件查看，第二个参数用于使能还是失能。比如要使能 RTC 秒中断，如下：

1. RTC_ITConfig(RTC_IT_SEC, ENABLE);

复制代码

    接下来便是设置时间了，设置时间实际上就是设置 RTC 的计数值，时间与计数值之间是需要换算的。库函数中设置 RTC 计数值的方法是：

1. void RTC_SetCounter(uint32_t CounterValue);

复制代码

（5）更新配置，设置 RTC 中断分组

    在设置完时钟之后，我们将配置更新同时退出配置模式，这里还是通过RTC_CRH 的 CNF 来实现。调用库函数的方法是：

1. RTC_ExitConfigMode();//退出配置模式，更新配置

复制代码

    在退出配置模式更新配置之后我们在备份区域 BKP_DR1 中写入 0XA0A0 代表我们已经初始化过时钟了，下次开机（或复位）的时候，先读取 BKP_DR1 的值，然后判断是否是 0XA0A0 来决定是不是要配置。接着我们配置 RTC 的秒钟中断，并进行分组。

    往备份区域写用户数据的函数是：

1. void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data)；

复制代码

    函数的第一个参数用来设置备份寄存器的标号， 这个在 rtc 库文件头文件内有定义，第二个参数是我们往备份寄存器写入的数据。比如我们向 BKP_DR1 中写入 0XA0A0。函数如下：

1. BKP_WriteBackupRegister(BKP_DR1, 0XA0A0);

复制代码

    同样库函数还提供一个读取备份寄存器内容的函数，如下：

1. uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR)；

复制代码

    函数参数作用和写备份寄存器是一样的功能，这个很好理解。

    使能中断后， 就需要设置 RTC 的中断优先级， 即调用 NVIC_Init 函数初始化，这个在前面很多章节中都介绍过，这里不多说。

（6）编写 RTC 中断服务函数

    前面步骤中我们配置好了RTC 的秒中断， 所以我们还需要编写对应的中断服务函数。RTC 中断服务函数名在 STM32F1 启动文件内可以查找到，RTC 中断函数名如下：

1. RTC_IRQHandler

复制代码

    因为 RTC 的中断类型有很多，所以进入中断后，我们需要在中断服务函数开头处通过读取 RTC 状态寄存器的值判断此次中断是哪种类型， 然后做出相应的控制。库函数中用来读取 RTC状态标志位的函数如下：

1. FlagStatus RTC_GetFlagStatus(uint32_t RTC_FLAG);

复制代码

    参数 RTC_FLAG 用来选择RTC 状态标志，参数选择如下：

    秒中断标志参数为 RTC_IT_SEC。在秒钟中断产生的时候，读取当前的时间值。在中断函数结束之前我们会清除下对应的中断标志。

    清除 RTC 秒中断标志函数如下：

1. RTC_ClearITPendingBit(RTC_IT_SEC);

复制代码

    将以上几步全部配置好后，我们就可以正常使用 RTC 中断来更新时间了。
