STM32最小系统组成

    单片机最小系统，也就是能够使得单片机正常运行程序，最少需要连接哪些器件。一般来说，STM32最小系统由四部分组成：

• 电源电路
• 复位电路
• 晶振电路
• 下载电路



    STM32单片机由ARMCortexM3、总线矩阵、外设组成。单片机开发板能够做哪些事情是自己的选择。我们可以制作一款STM32最小系统核心开发板，当然根据实际项目的需求，加上单片机的某些特定外设模块。

     简单说，要利用到STM32芯片所有引脚来设计具有特定或者通用功能的开发板。首先要把STM32最小系统画出来，之后再添加需要用到的外设。

2 P8 B) W5 W- o& u: Y& V# S

电源电路

    VDD表示数字电源的正极，而VSS是负极。VDDA用来表示模拟电源正极（供电给ADC、DAC模块），VSSA是负极。VREF+是参考电压输入引脚正极，VREF-是对应的负极。
    ADC、DAC分别负责模数、数模转换。在场合中，需要较的高信噪比，为此把模、数信号分开，来规避彼此影响。于是有了数、模电源引脚之分。为了给模拟电源提供标准电压信号，需要用到VREF引脚。在对噪声要求不高的情况下，只需要做简单隔离即可。比如，分别在VDD、VDDA以及VSS、VSSA之间接上0Ω电阻。

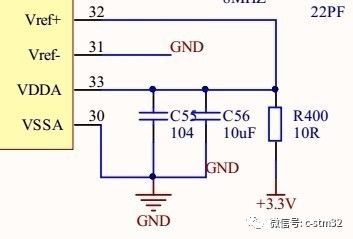

    把VREF+与VDDA连接，把VREF-与VSSA连接。在实际应用中，VREF+用来连接标准的电压输出，比如REF3133，产生标准的3.300V电压，如下图所示。

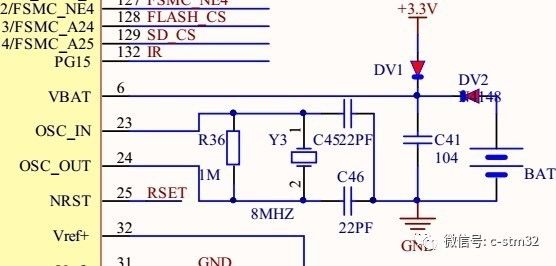

    因为STM32具有RTC功能（实时时钟），有VBAT（电池）引脚（接电池正极）。出于安全考虑，设计如下电路。既可以在有外接电源时保护电池，又可以在没有外接电源时给RTC供电。

    原理容易理解，利用了二极管的单向导通性。

复位电路

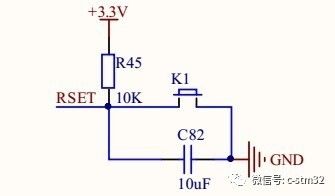

    复位就是通常说的重启，STM32复位引脚是低电平复位，而正常工作状态时复位引脚是处于高电平状态。

晶振电路

    STM32有两组晶振，给单片机提供主时钟的晶振和给RTC提供时钟的晶振。实际上，若用不到RTC功能，那么RTC晶振可不连接。

    上图主时钟晶振，为了程序的通用性一般用8M。

    上图是RTC时钟晶振，需要连接32.768K的晶振。32.768KHZ是一个很有意义的数字，我们每天都要用到它，只是生活中太少有人去关注了。32.768KHZ比较容易分频以便于产生1秒的时钟频率，因为32768等于2的15次方，也就是int类型的最大整数。我们每天用的手表、手机、电脑上显示作用的钟就是由它演变过来的。很奇妙吧！

下载电路

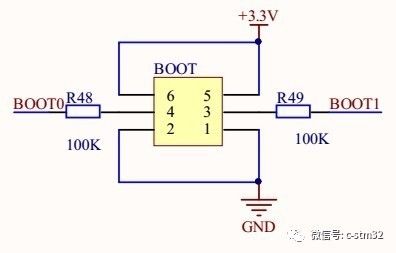

    STM32有BOOT0和BOOT1两个引脚，这两个引脚的高低电平控制STM32单片机的启动模式。

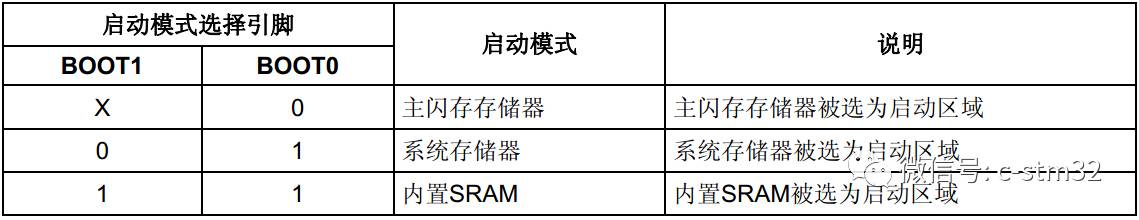

    在STM32F1里，可以通过BOOT[1:0] 引脚选择三种不同启动模式。一般情况下如果我们想用串口下载代码，则必须配置 BOOT0为 1，BOOT1为 0，而如果想让 STM32 按下复位键就开始跑代码，则需要配置 BOOT0 为 0， BOOT1 随便设置都可以。
