前言
软件提供商开发了复杂的中间件解决方案（知识产权代码，或IP-Code），保护它们对于微控制器而言至关重要。
9 b, V+ a+ C6 A为了应对这一重要需求，STM32F4xx MCU具有以下功能：
7 g( g# F* Q) z5 _• 读保护（RDP）：防止进行读取操作
• 写保护：防止进行不需要的写入或擦除操作
2 ^  B) R1 |' v. c/ `8 e• 专有代码读取保护（PCROP）：防止进行读写操作
本应用笔记对这些闪存保护技术进行了说明，重点是专有代码读取保护（PCROP），并提供了PCROP保护的基本示例。
% d! A6 J, ~0 v) v8 [2 E% j本文档随附的X-CUBE-PCROP固件封装包包含了PCROP示例的源代码，以及运行示例所需的所有固件模块。
! Y3 @+ w  n8 ?3 d6 b& Y) {本应用笔记必须与表 1中所列的参考手册一起阅读。这些文档及其对应的数据手册均可在www.st.com上获取。

; r  p6 z9 `( n; J/ f
) q0 M" i6 t8 W/ n0 L# g
& c$ }; D( }; n9 H2 ]4 Y3 u
  j, X2 r7 p, B! [8 x1 读保护（RDP）
读取保护是全局闪存读保护，可保护嵌入式固件代码，避免复制、逆向工程、使用调试工具读出或其他方式的入侵攻击。该保护应在二进制代码载入嵌入式闪存后，由用户进行设置。

1.1 读保护级别0
6 M# W4 L1 e8 }级别0是默认级别，闪存完全打开，可在所有引导配置（调试功能，从RAM、从系统内存引导加载程序或从闪存启动）下进行全部内存操作。这种模式下，没有保护（主要用于开发和调试）。

( Q, |$ u0 \- b" G! m% u) O
1.2 读保护级别1
0 }# f2 ^8 u7 A  D! _0 E2 {8 x1 {: e0 J激活读保护级别1时，即使是从SRAM或系统内存引导加载程序来启动，也不能使用调试功能（如串行线路或JTAG）访问（读取，擦除和编程）闪存或备用SRAM。
但是，当从闪存启动时，允许用户代码访问该内存和备用SRAM。
对受保护的闪存进行任何读取请求都会产生一个总线错误。
将RDP选项字节重新编程为级别0，可禁用RDP级别1保护，这会导致整体擦除。


3 c8 a7 J5 N3 |/ F% N$ `! _+ b1.3 读保护级别2
6 }; N: [- ^. I& y$ x5 Y. V激活RDP级别2时，级别1所支持的所有保护均有效，芯片受到全面保护。RDP选项字节和所有其他选项字节都会被冻结，不能再修改。JTAG、SWV（单线查看器）、ETM 和边界扫描被禁用。
从闪存启动时，用户代码可以访问内存内容。但是，不再能从SRAM或从系统内存引导加载程序启动。
# L& q- |; Y0 l8 Y$ a# C3 O这种保护是不可逆的（JTAG熔断），所以不能回到保护级别1或0。

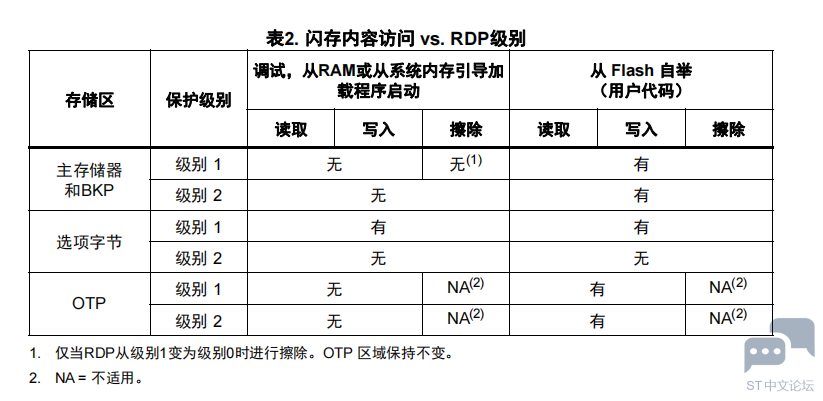

表 2描述了从内部闪存启动，或在调试，或从SRAM或系统内存引导加载程序启动时，对闪存、备用SRAM、选项字节和一次性可编程字节（OTP）的不同访问。
, o/ L6 s; D2 l" x% M! E$ |


: _) ~4 r- c, k/ X8 Y2 A
5 Y( T7 v% k* j6 u. m4 J$ [; q5 \1.4 RDP保护的STM32F4xx微控制器内部闪存内容更新
当RDP保护激活时（级别1或级别2），内部闪存内容不能通过调试进行更新，当从SRAM或系统内存引导加载程序启动时也不能更新。
7 Z1 J) J3 o8 R2 f0 |! J8 x6 Z因此对最终产品的一个重要要求就是，能够将内部闪存中的嵌入式固件升级为新的固件版本，添加新功能并修正潜在问题。
该要求可以通过实现用户专用固件来执行内部闪存的应用内编程（IAP）来解决，使用诸如USART的通信协议来进行重新编程过程。
关于IAP的更多详细内容，请参考应用笔记AN3965，可在www.st.com上获取。
# V2 Q, f" d; D
% i. A( A* @5 u4 e: h5 @+ b2 写保护
& R. ^6 Y; ]3 J9 d& ]: W写保护用来保护指定扇区内容，避免代码更新或擦除。这种保护可应用于扇区。
$ z7 f! Z6 _# [+ b7 s8 Y任何写请求都会产生一个写保护错误。如果要擦除/编程的地址属于闪存中处于写保护状态的区域，则通过硬件将WRPERR标志置位。
例如，如果闪存中至少有一个扇区是写保护的，则不能对其进行整体擦除，并且WRPERR标志置位。
6 A7 B7 |- e8 P* h' [  O4 Y  O1 S根据nWPRi选项位的保护模式选择（SPRMOD选项位），闪存扇区可为写保护或读&写 （PCROP）保护模式。要激活每个闪存扇区 i 的写保护（SPRMOD = 0），可使用一个选项位（nWRPi）。当设置扇区 i（选项位nWRPi = 0）为写保护时，该扇区不能被擦除或编程。
可通过嵌入式用户代码或使用STM32 ST-Link Utility软件和调试接口，进行使能或禁用写保护管理。
$ J# {9 ~4 f9 K9 r0 t/ A
7 R1 M1 e; g9 x6 m
8 L7 o2 p; ^* f; T) Q- l完整版请查看：附件
