前言
由于使用 STM32 的应用越来越多，在同一系列产品中，在不同的微控制器间方便的进行项目移植是很重要的。
在某些情况下需要将应用移植到不同的处理器上，比如当产品要求增加，需要更大容量的存储器，或者要求增加 I/O 的数量。另外一方面，成本降低目标可能会要求转向更便宜的元件和更小的 PCB 面积。

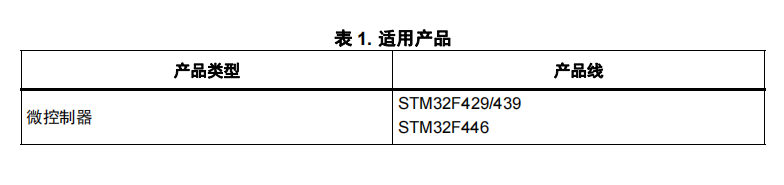

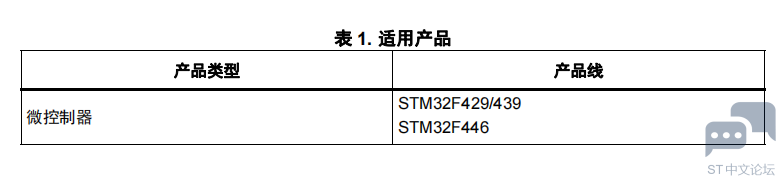

本应用笔记可以帮助用户分解所需的移植步骤，从现有的基于 STM32F429xx 和STM32F439xx 产品向 STM32F446xx 器件移植。它汇集了所有最重要的信息，并且列出了需要处理的关键项。
本文档中的比较是在 STM32F429/439 和 STM32F446 系列的 “ 完整功能 ” 微控制器上进行的，用户必须考虑到一些产品可能功能较少（取决于实际的型号）。
在某些情况下，同一系列的两个器件之间的移植要求硬件和 / 或软件改变：本文档中讲述了所需的改变。
为了更好的从本应用笔记信息获益，用户应该熟悉 STM32 微控制器系列。
本应用文档必须同 STM32F429xx/STM32F439xx 和 STM32F446xx 的参考手册（分别是RM0090 和 RM0390) 一起阅读，数据手册可以在 www.st.com 上获取


1 硬件移植指南
除了 LQFP100 和 LQFP144 封装， STM32F446xx 器件与 STM32F429xx/439xx 器件完全引脚兼容，使得用户可在开发期间尝试不同的外设和达到更高的性能（更高的频率），从而获取更大的自由度。
从 STM32F429/439 系列到 STM32F446 系列的转换之所以简单，是因为只有几个引脚受到影响，正如表 2 总结的那样。

t) i A, }( _! O* y

1.1 布板建议
对于 LQFP100 封装， PB11 不再可用，取而代之的是 VCAP1。
对于 LQFP144 封装，只有当一个外部 ULPI PHY 用于 USB HS 模式中时，才需要对 PCB进行强制改变，否则不需要 PCB 更新。
STM32F446 上使用了一个专用 VDDUSB 电源，它只用于 LQFP144、 UFBGA144 和WLCSP81 封装。
STM32F429 上使用的用于启用电源监视器的 PDR_ON 引脚现在采用静态方式管理。
图 1 和图 2 显示了两个从 STM32F429 移植到 STM32F446 的布板设计。


2.1 STM32 产品交叉兼容性
STM32 微控制器集成了一组外设，可以分为三类：
1. 按照定义所有产品都共有的外设。这些外设完全一样，因此它们有相同的结构、寄存器和控制位。经过移植之后，在应用级不需要执行任何固件变化来保持相同的功能。所有的特征和行为保持相同。
2. 对于所有产品所共有但是只存在微小差别的外设（通常为了支持新特性），产品间的移植非常容易，并且不需要大量新的开发工作。
3. 产品之间变化比较大的外设（新架构、新特性 ...）。对于这一类外设，移植将会在应用级要求进行新的开发。
表 3 总结了可用的外设和它们在 STM32F429/439 和 STM32F446 系列之间的兼容性。


2.2 存储器映射
STM32F446xx 与 STM32F429xx/439xx 相比，地址映射有微小改变，不同之处如表 4 所示，这里灰色框表示不具有该特性 (NA)。


2.3 Flash 存储器

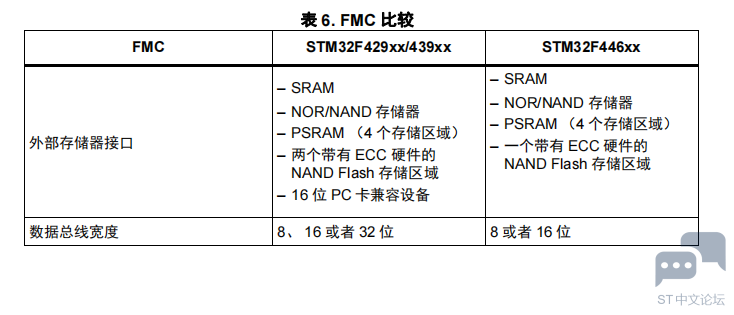

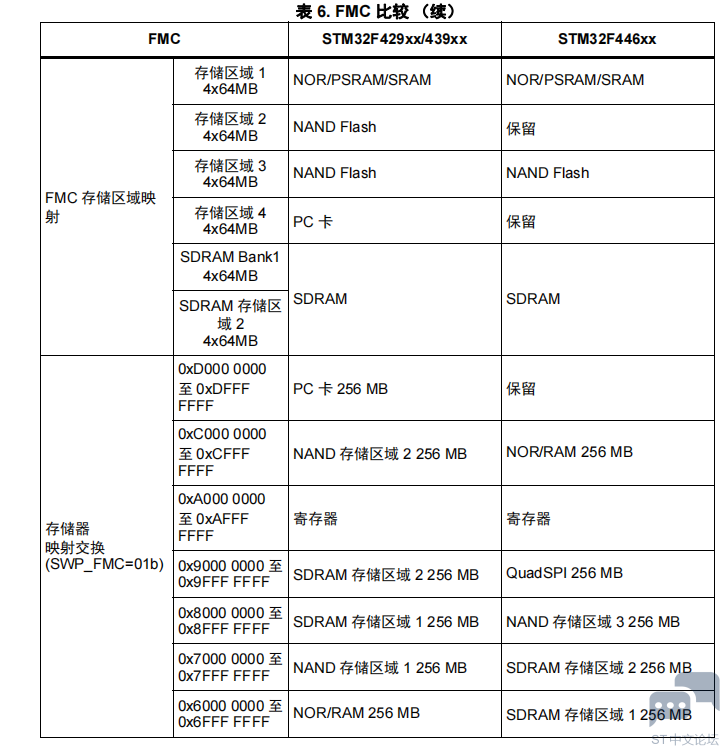

表 5 中显示了 STM32F446 产品和那些 STM32F429/439 产品的 Flash 接口不同之处（灰色框表示不具有该特性）。更多关于 STM32F446xx 的编程、擦除和保护信息，请参考RM0390 的参考手册。
