引言

本篇 LAT 介绍使用 CubeMX 创建基于 STM32WL 的 LoRa 应用。

STM32Cube_FW_WL_V1.0.0\Projects\NUCLEO-WL55JC 中的例程都是基于 STM32WL BGA73 的，CubeMX 无法直接创建基于 STM32WL QFN48 的例程。

6 m% p; Y1 K6 U8 ~* U& D

同时介绍如何参考STM32Cube_FW_WL_V1.0.0\Projects\NUCLEOWL55JC\Applications\SubGHz_Phy\SubGHz_Phy_PingPong 创建一个 WLEx_PingPong 的例

子。

关于不同 MCU 间的移植可参考

UM1718 11.9 Switching to another MCU

UM1718 15 Tutorial 5: Exporting current project configuration to a compatible MCU

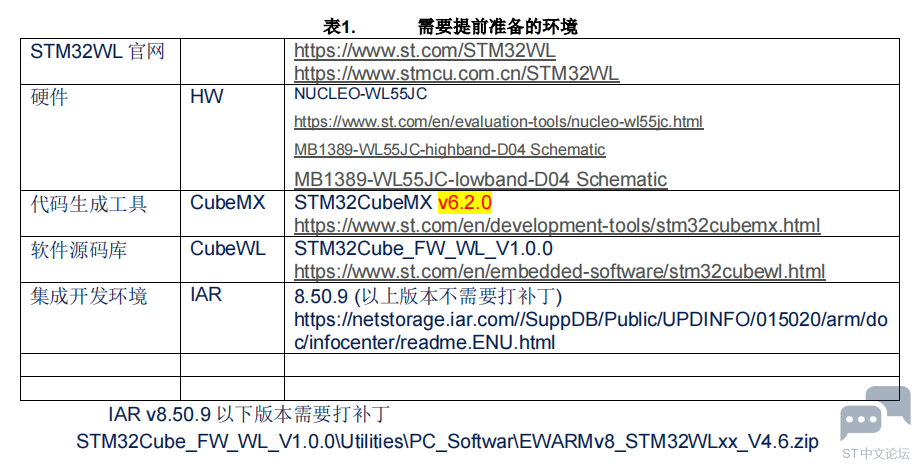

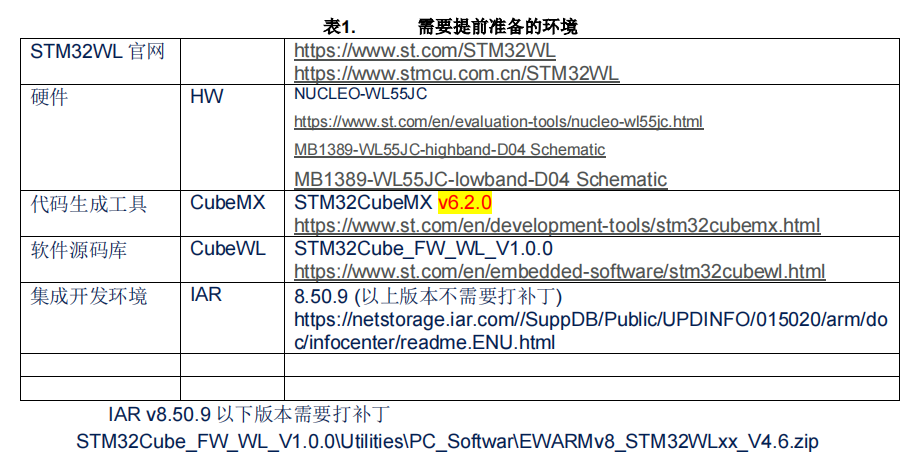

需要提前准备的环境：

1.配置 CubeMX

1.1 配置 CubeMX 并下载 CubeWL

8 e0 h4 Z+ s* L  f

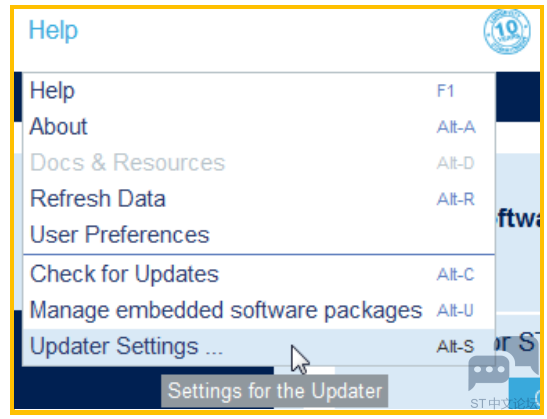

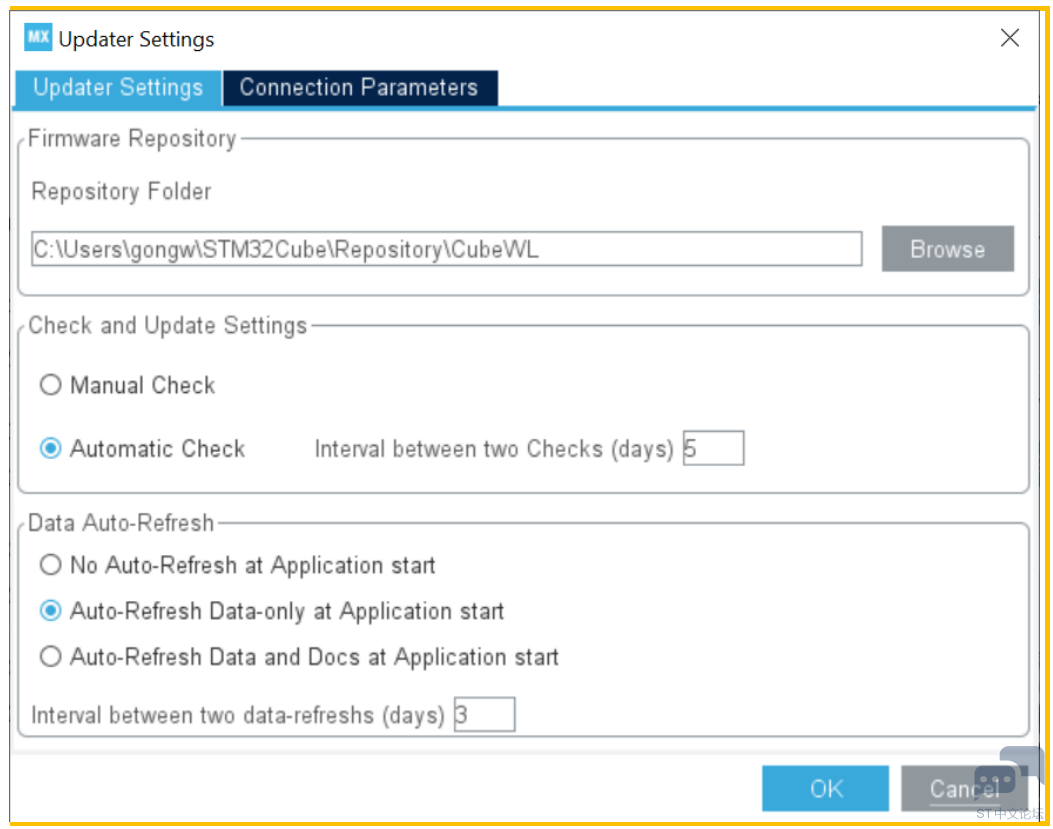

可以使用 CubeMX 默认安装的仓库目录也可以自定义仓库目录，本例使用自定义的仓库目录C:\Users\gongw\STM32Cube\Repository\CubeWL，如下Help=>Updater Settings=>Repository Forlder=>C:\Users\gongw\STM32Cube\Repository\CubeWL=>OK

. Y. y8 {* \- B; q; k6 z0 n

2 Q: ]3 u3 l+ G3 B% J3 v

  a; D6 a2 w% \! P8 x! W4 L

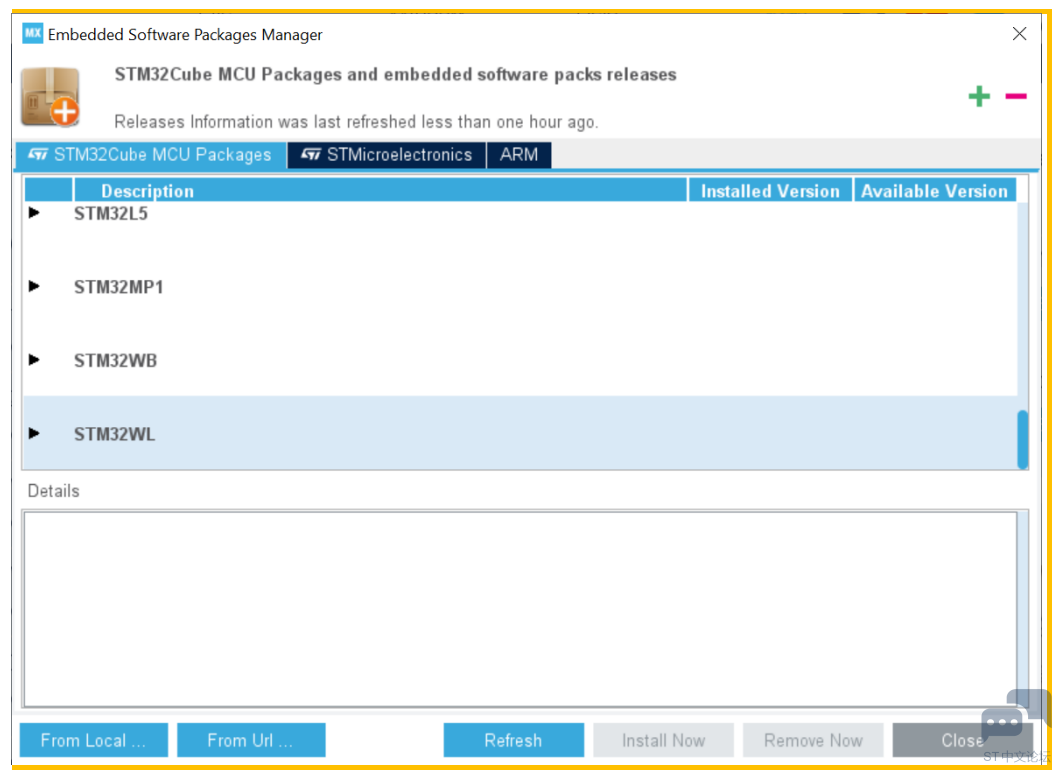

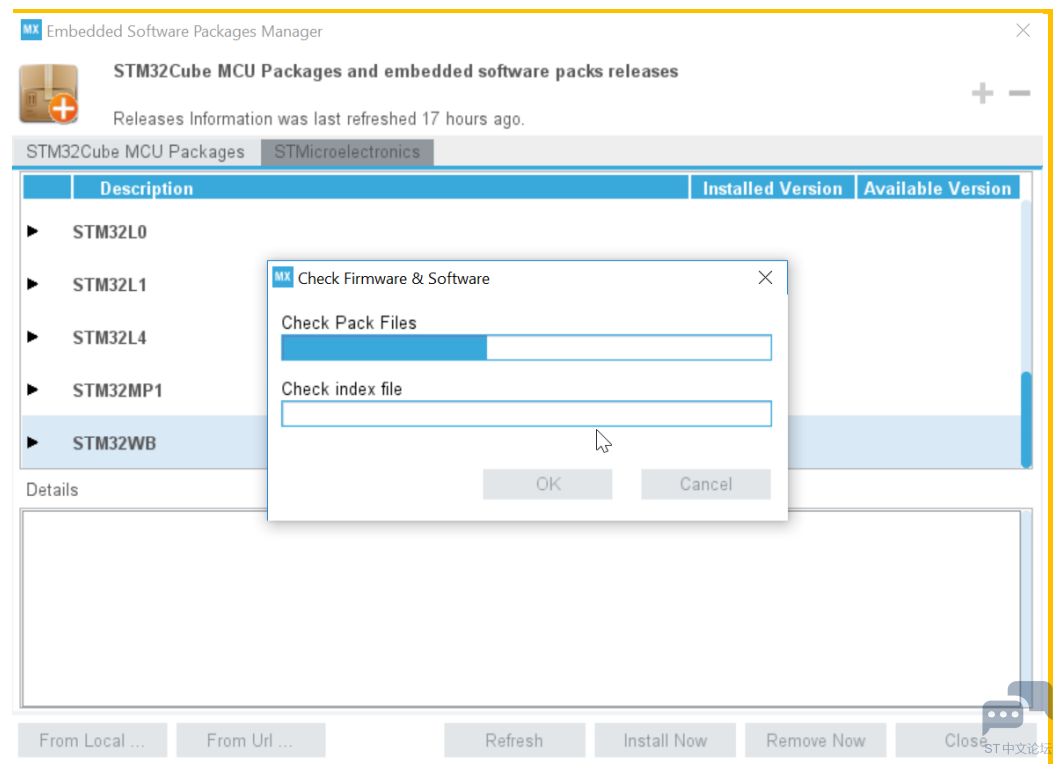

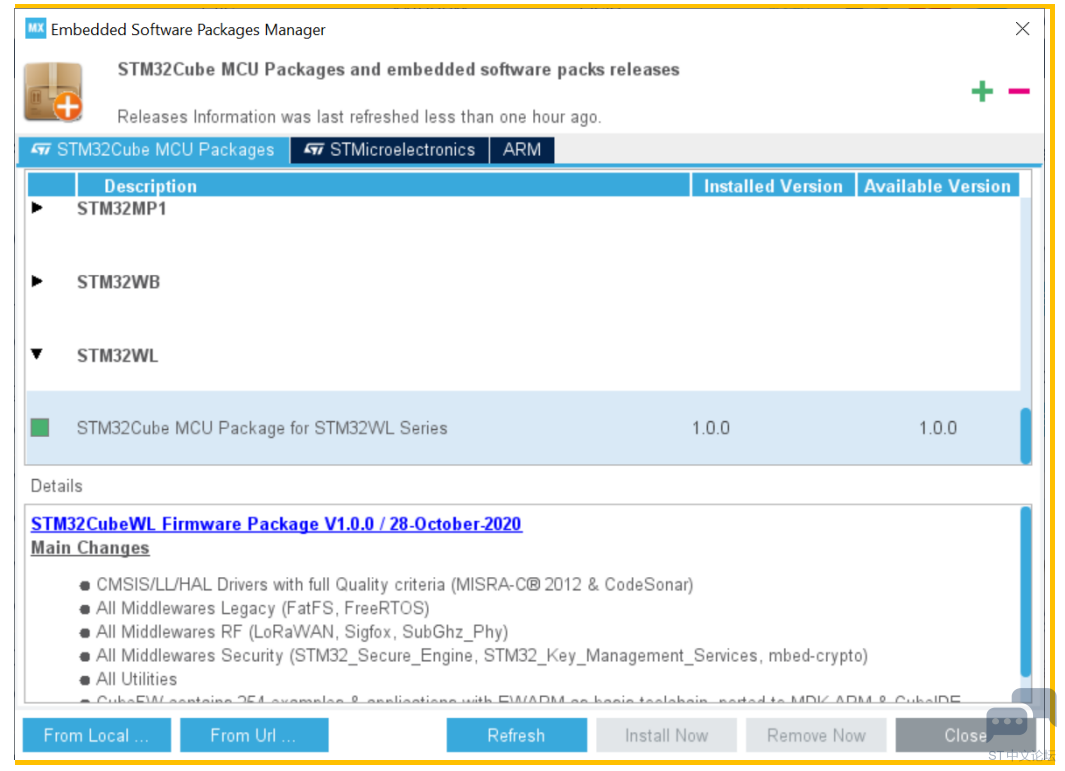

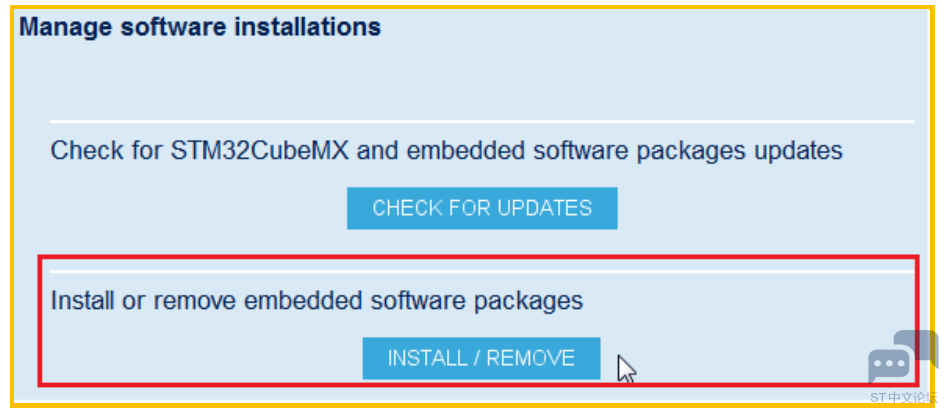

选择 Manage software installations 中的 Install or remove embedded software packages 下的

“INSTALL / REMOVE”

/ c  ?. F7 ?' E: k1 V' U

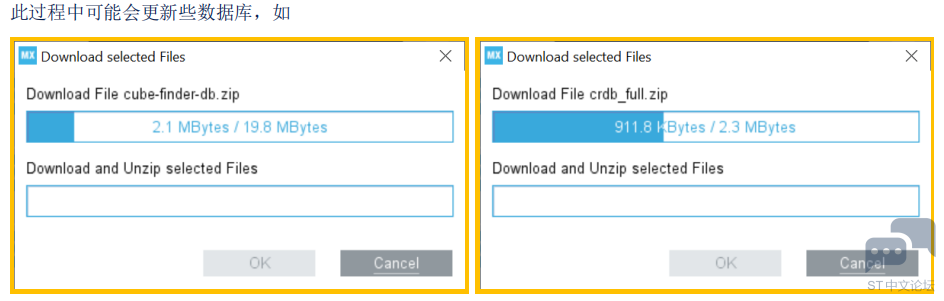

点Refresh 更新数据库

4 x4 e! z8 J4 S6 t; x

Fresh 结束后，点开 STM32WL 左侧的黑色三角，选中 STM32WL 下版本 1.0.0 的 STM32Cube

MCU Package for STM32WL Series，点 Install Now

, I3 f- h* ]" W

点击 Close

0 N) v$ {9 O" z; _  \& y5 d9 {4 ?# X9 [

! M0 G: M% F1 L( D% ]7 W

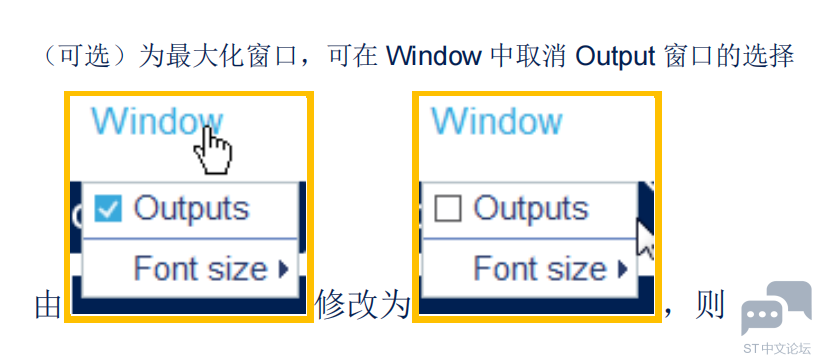

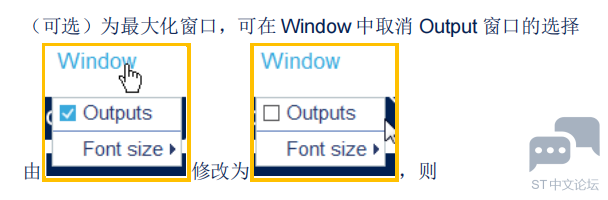

1.2 CubeMX 新建项目

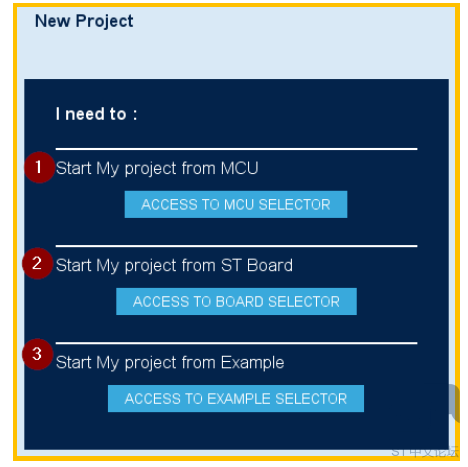

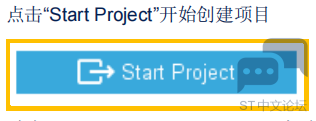

打开 STM32CubeMX，在 New Project 下有三中选择, 请根据需求选择 New Project 的方式！

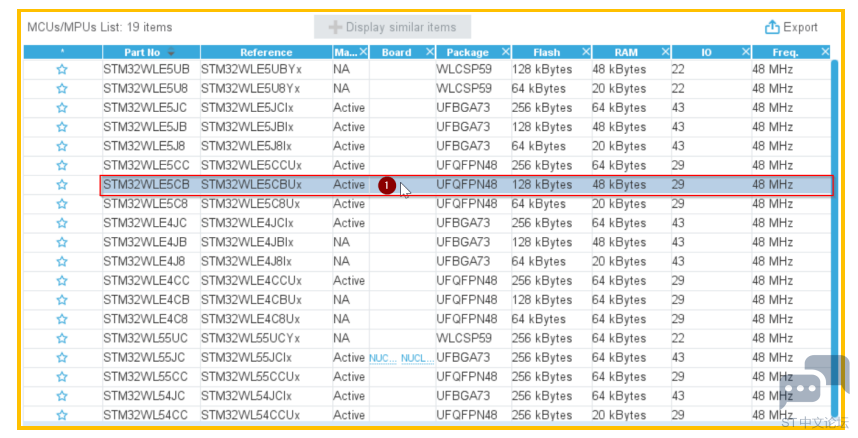

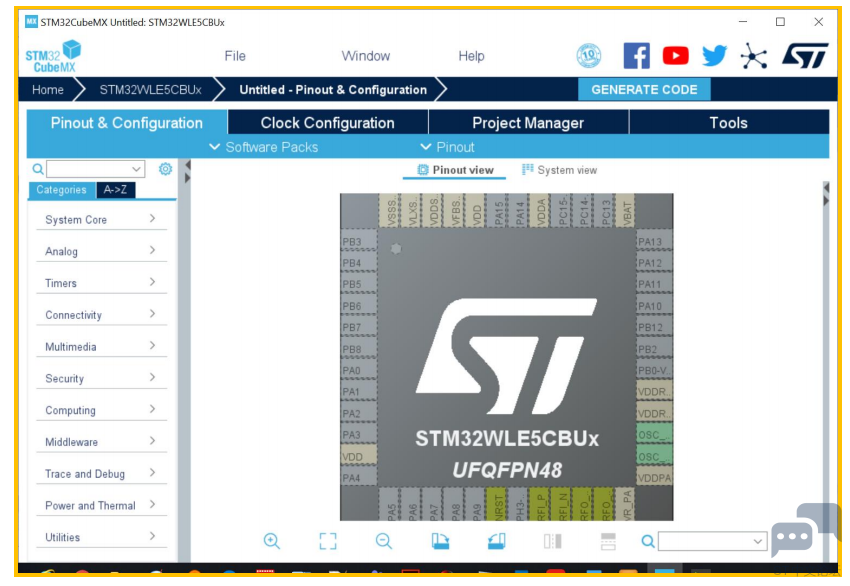

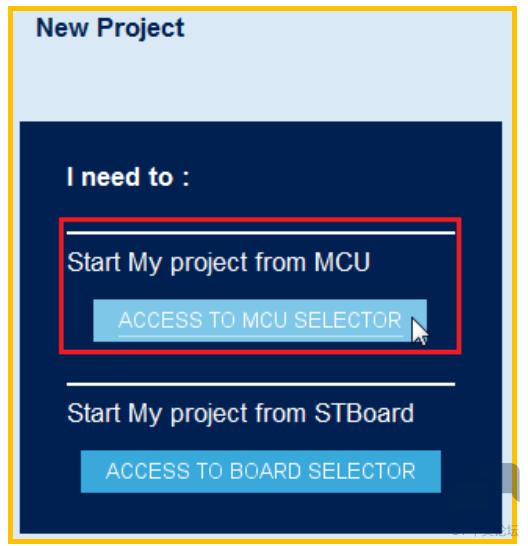

1.2.1 Start My project from MCU

5 B. H' B; c4 Q$ b/ h5 S% V, Q

第 1 种可使用于所有的 WL 产品，只能生成和配置的用户自定义(User Defined)的LoRaWAN/SigFox/SUBGHZ 应用，不能生成 CubeWL 中 AT_Slave/EndNode/PingPong demo

& O& `- p" N9 t" p7 S/ V! u; m

1.2.2 Start My project from BOARD

第 2 种适用于 NUCLEO-WL55JC1 和 NUCLEO-WL55JC1 两种 Demo 板，只能生成和配置的用户自定义(User Defined)的LoRaWAN/SigFox/SUBGHZ 应用，不能生成 CubeWL 中AT_Slave/EndNode/PingPong demo

0 w% a+ E4 p& j$ O5 t/ D: |# `6 z

1.2.3 Start My project from EXAMPLES

第 3 种适用于生成 CubeWL 中 NUCLEO-WL55JC1 和 NUCLEO-WL55JC1 的 Examples，可生成和配置 CubeWL 中AT_Slave/EndNode/PingPong demo

& H8 V6 J9 m3 s

! \+ j8 B2 ~1 m0 q/ }& \3 V

6 y- J& z3 r7 c* N

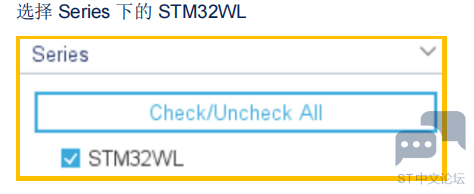

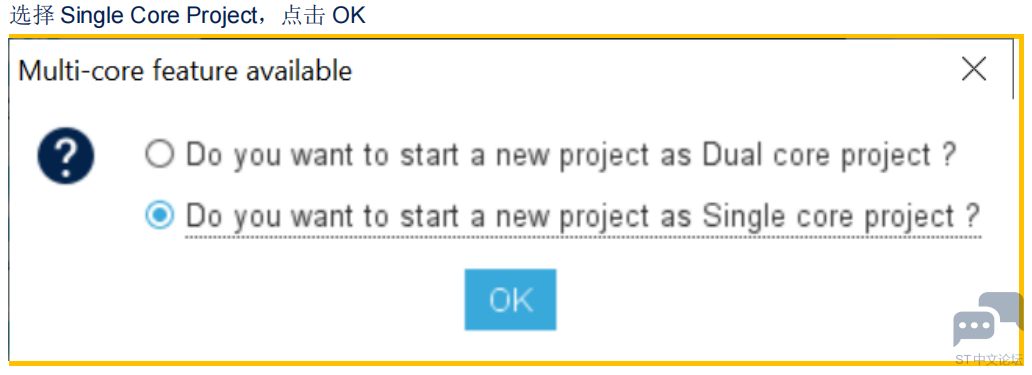

选择 NUCLEO-WL55JC 对应的 STM32WL55JC

" l# Z8 o! o( I5 |" G) G4 ?6 X

3 L: w$ g7 k  {; ?/ a+ h1 Q( X

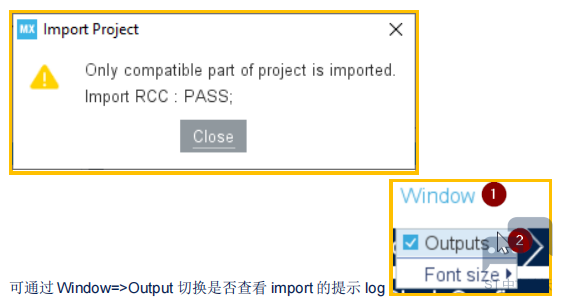

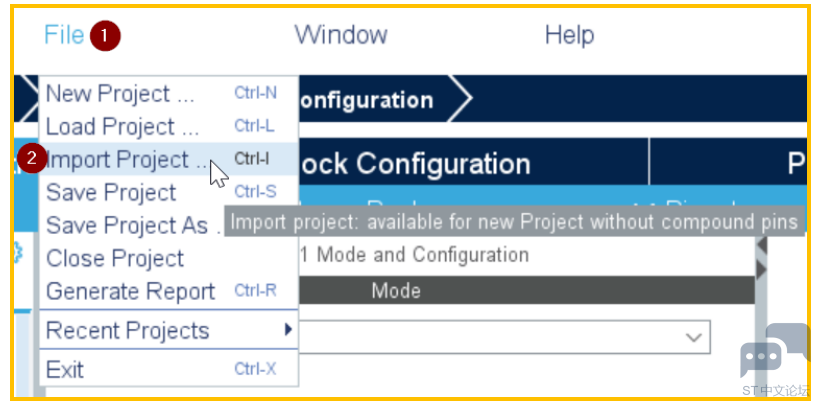

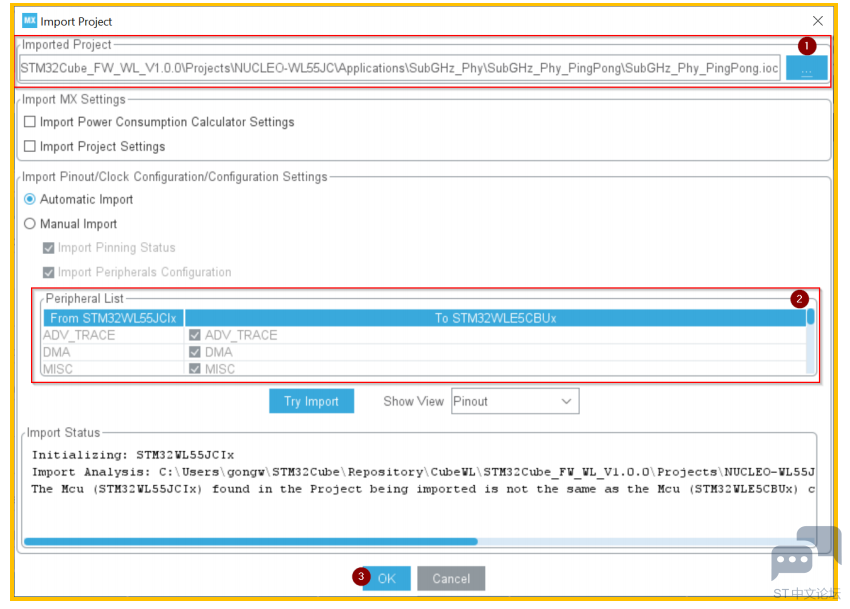

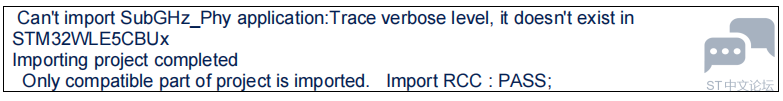

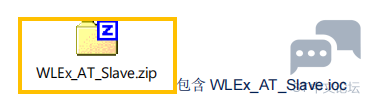

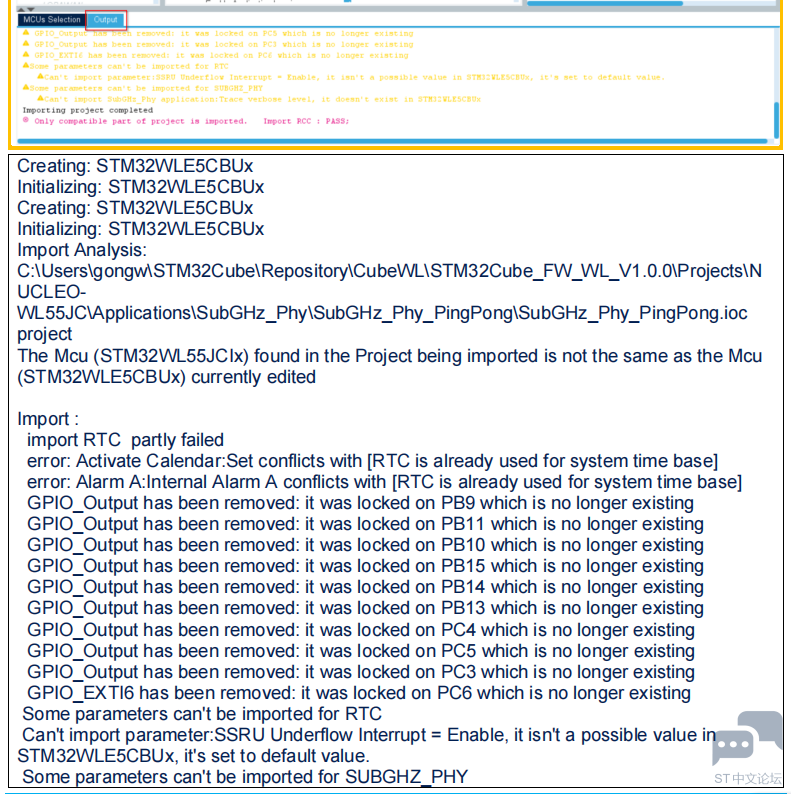

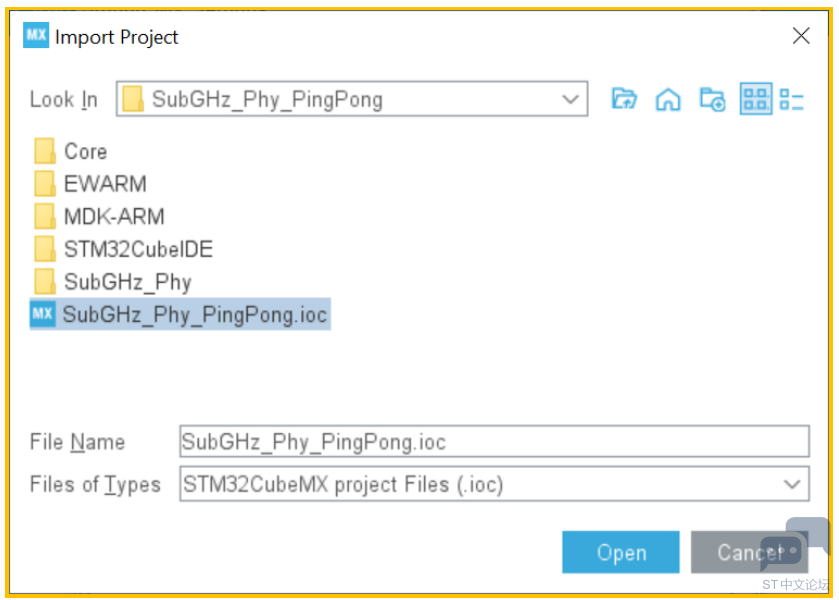

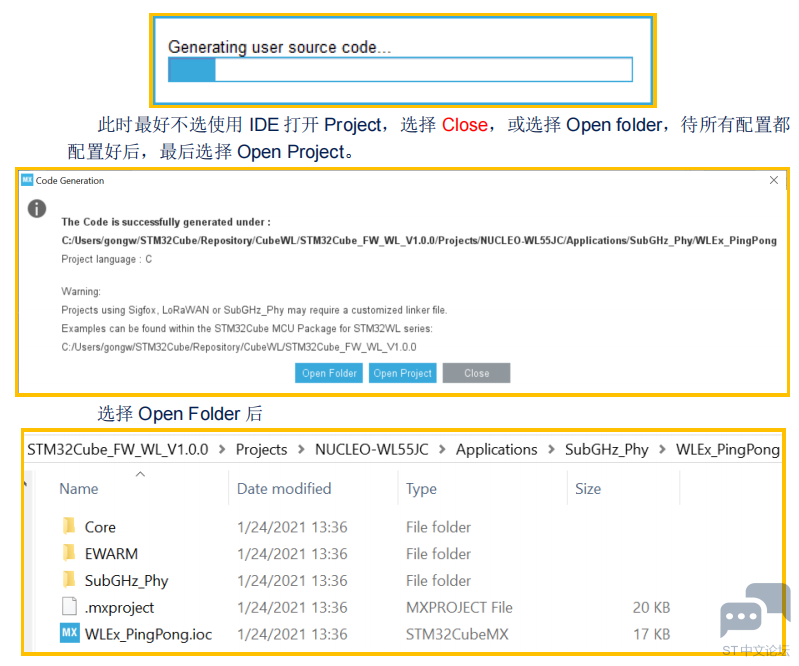

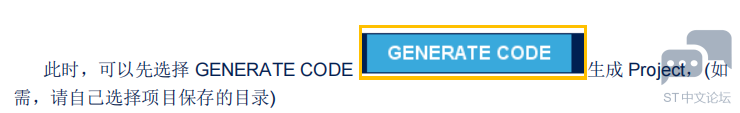

1.3 CubeMX 导入参考项目

( u% c* z8 u. p: v

5 }( G' H! F0 X5 Q' v

6 q9 }0 W0 }: e" a3 c% c/ c

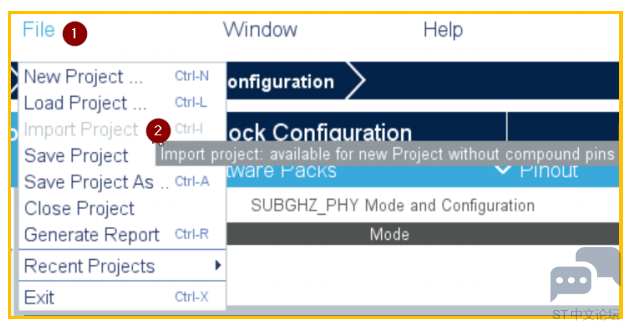

此时再查看 File =>Import Project 选项，变为灰色，表示新项目已被配置，不能再 import 参考项目。

: u6 y7 C/ E" ?

: ?* D3 U1 ~6 s" h' _

1.4 CubeMX 配置项目

1.4.1 CubeMX 配置 Project Manager

选择 Project Manager

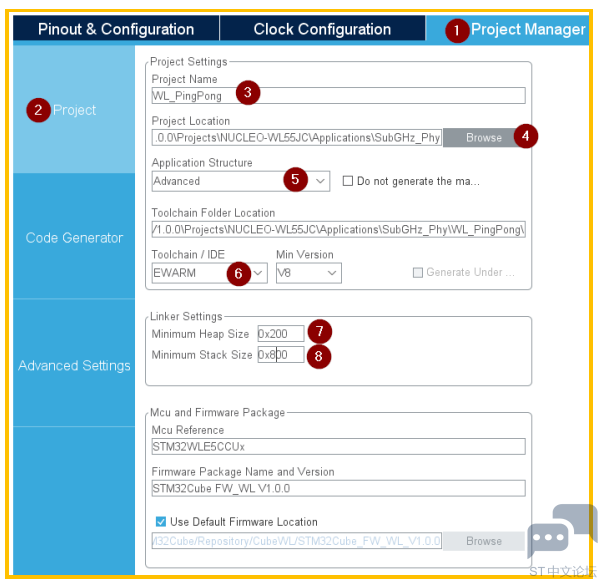

1.4.1.1 配置 Project

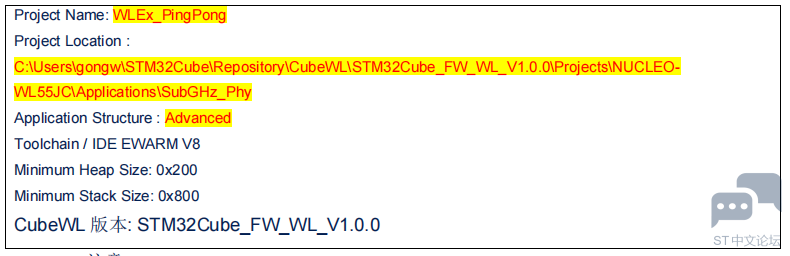

选择右侧 Project 并配置如下：

注意：

通过 Browse 选择 Project 保存的目录

⚫ 项目名称 WLEx_AT_Slave 创建在STM32Cube_FW_WL_V1.0.0\Projects\NUCLEO-

WL55JC\Applications\LoRaWAN 下，和LoRaWAN_End_Node 同级目录，即

C:\Users\gongw\STM32Cube\Repository\CubeWL\STM32Cube_FW_WL_V1.0.0\Projects\NUCLEO-WL55JC\Applications\LoRaWAN\WLEx_PingPong，以 便于与 LoRaWAN_End_Node 进行比较

1 j% z3 s" e. b3 i. ^2 [' ~

⚫ 配置 Application Structure 为 Advanced 与 basic 有什么区别?

Application Structure 为 Advanced 时目录结构分类分级目录更清晰。

Application Structure 为 Basic 时，所有的*.h 都在 WLEx_PingPong\Inc 目录下，所有的*.c 在

WLEx_PingPong\Src 目录下。

4 z1 F5 y* U; L5 |, A

一旦生成过一次代码后目录结构就无法更改了！！！

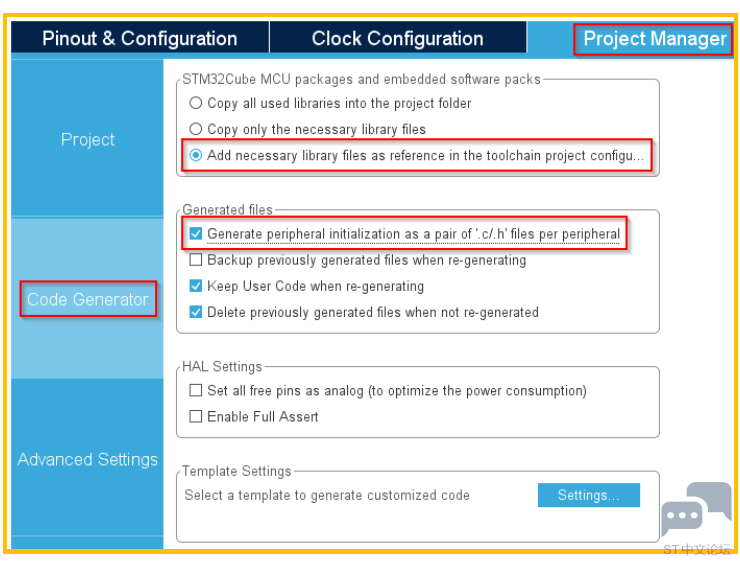

选择右侧 Code Generator 并配置如下，选择”Add necessary library files as reference in the toolchain project configuration file “，这样将不生成 Drivers 和 Middlewares 目录。

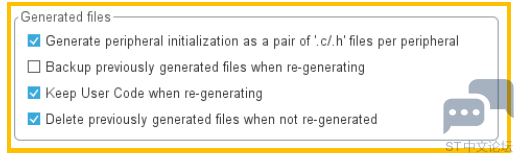

选择 Generated files 下的“Generate peripheral initialization as a pair of ‘.c/.h’ per peripheral”

注意:

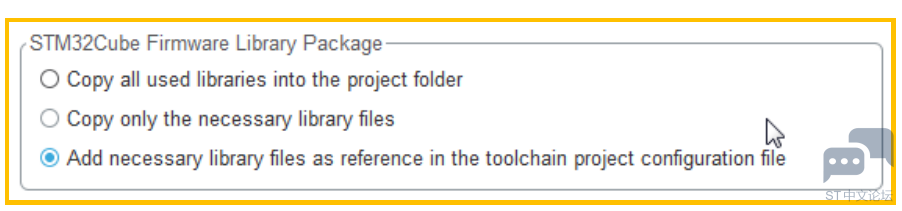

⚫ Copy all used library Package (如复制 Drivers\STM32WLxx_HAL_Driver 下的所有驱动)

WLEx_PingPong 复制到其他目录下，还能工作

1 p6 D) D9 b' p* T* N

⚫ Copy only the necessary library files(如仅复制 Drivers\STM32WLxx_HAL_Driver 下使用到的驱动)WLEx_PingPong复制到其他目录下，还能工作

- u! e+ J! ~! @1 r8 W* @" p9 G

⚫ Add necessary library files as reference in the toolchain project configuration file(不生成 Drivers 和Middlewares 目录，仅参考Drivers\STM32WLxx_HAL_Driver 下的所有驱动)

WLEx_PingPong 复制到其他目录下，不能工作

参考 UM1718 4.9 Project Manager view

3. 配置外设

2.1 使能外设

0 `- C' Y2 R" c7 Z

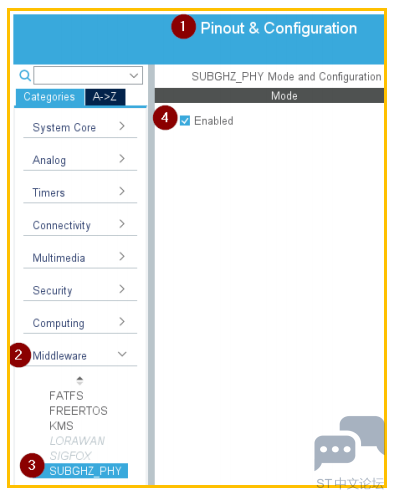

2.1.1 Middleware=>SUBGHZ_PHY 使能

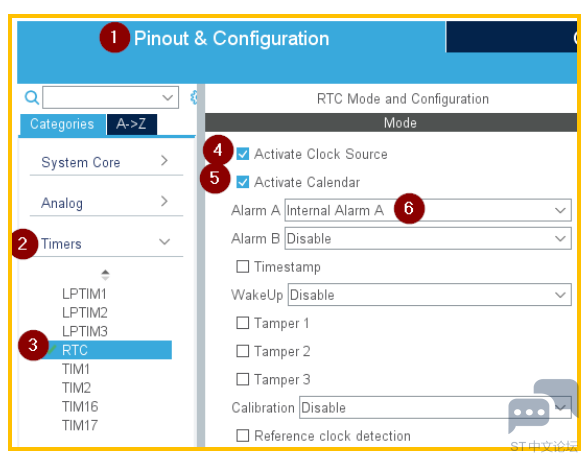

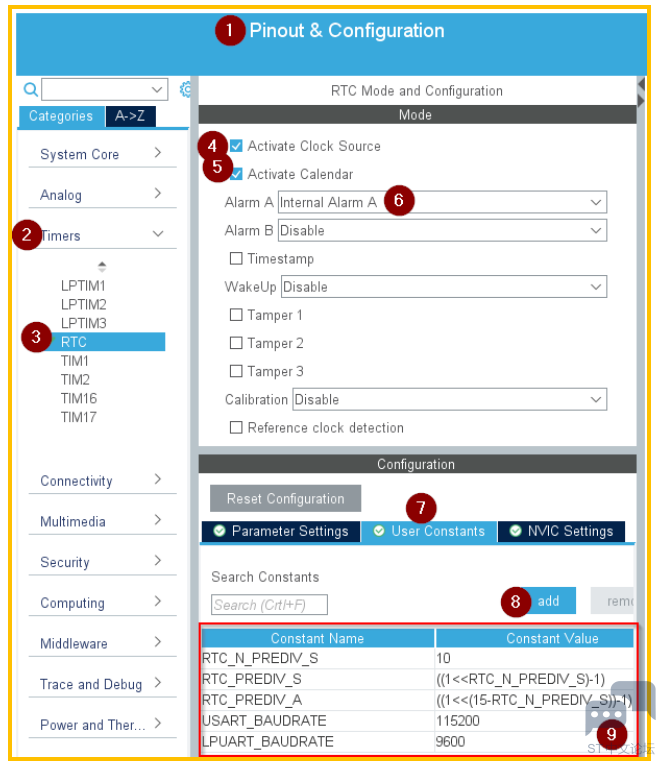

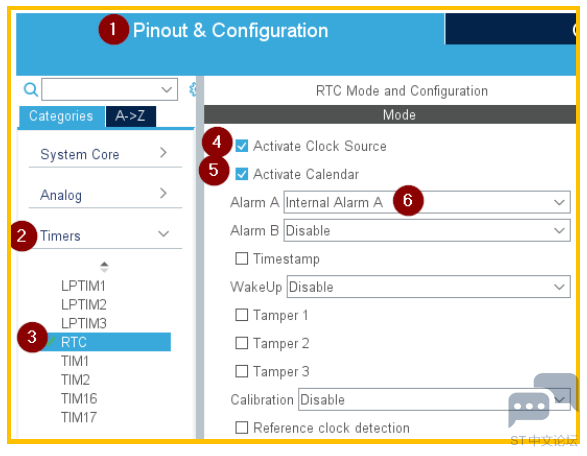

2.1.2 Timers=>RTC 使能

Timers=>RTC=>勾选 Activate Clock Source

2.2 RTC

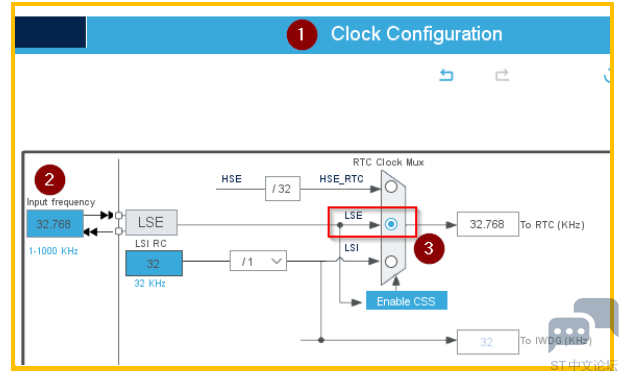

Clock Configuration => RTC Clock Mux=>LSE

在 Clock Configuration 中检查 RTC Clock Mux 是否配置为 LSE

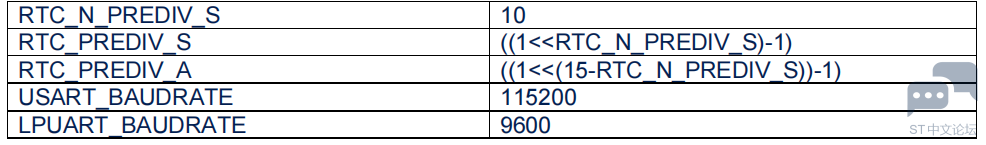

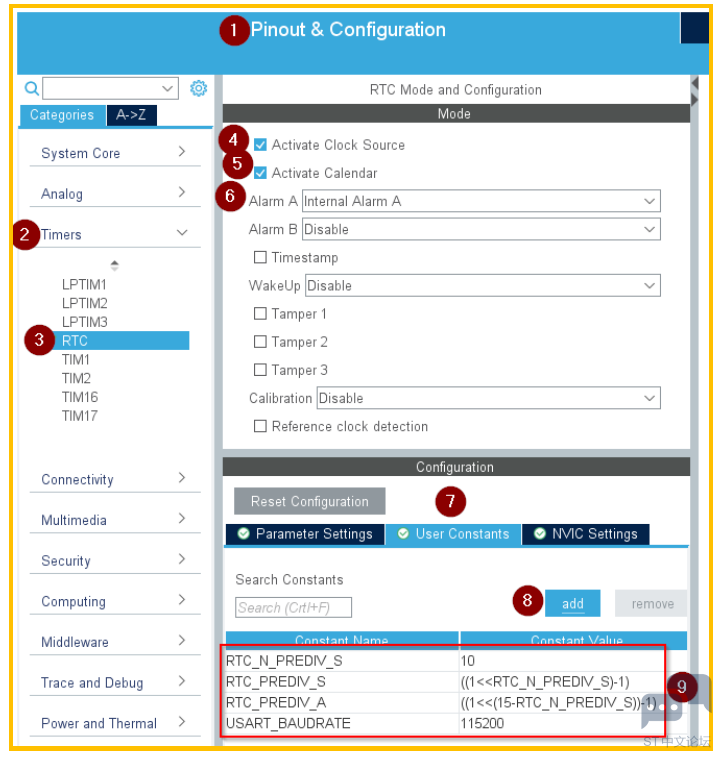

Timer =>RTC=>Users Constants

Timer =>RTC=>Parameter Settings

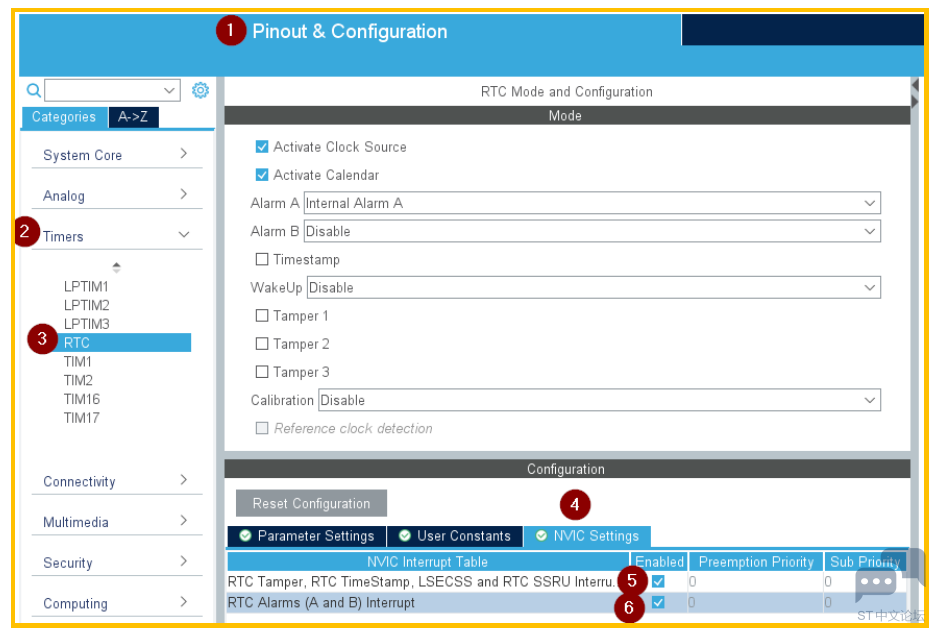

Timer =>RTC=>NVIC Settings

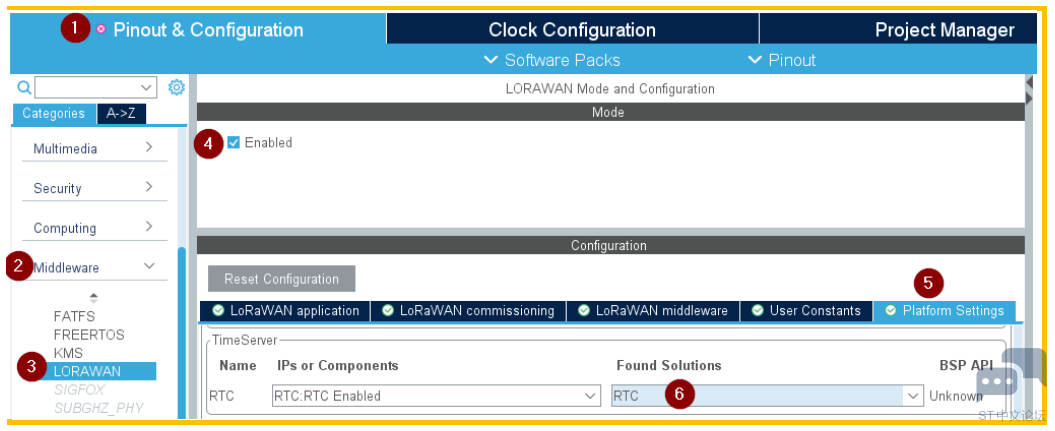

Middleware => LORAWAN => Platform Settings => Timer Server => RTC

* z5 h* [% u* m* z1 T7 R" V

2.3 DebugLine

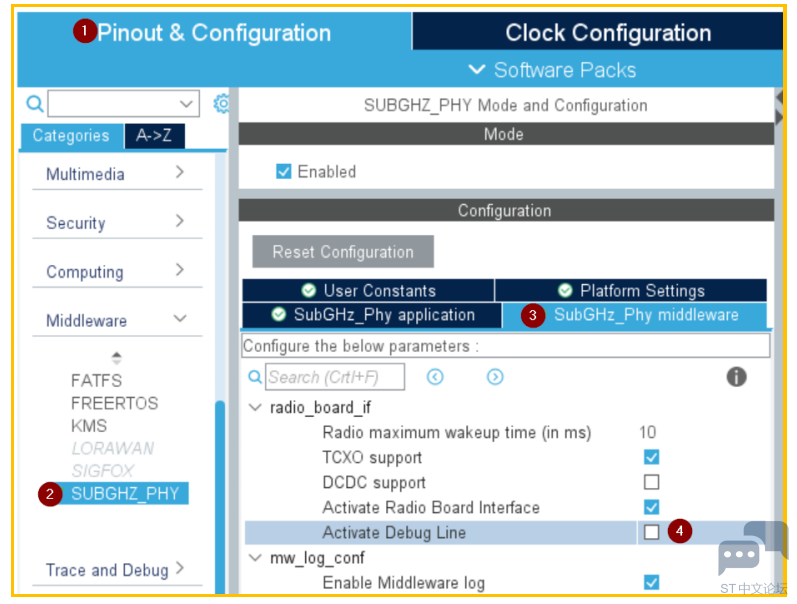

2.3.1Middleware => SUBGHZ_PHY => SubGHz_Phy middleware =>

radio_board_if =>Actovate Debug Line

3 @. L& D8 c2 L& z

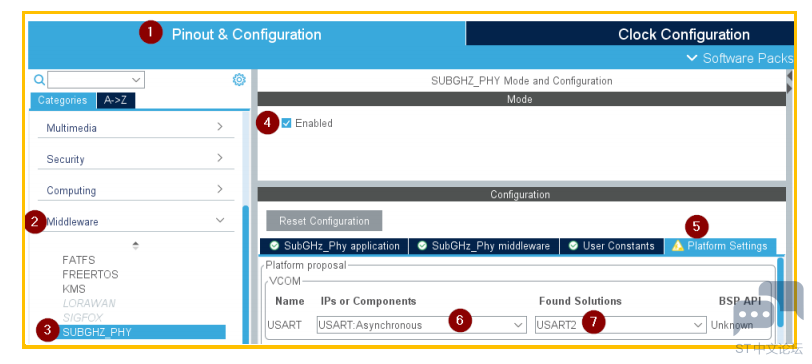

2.3.2. Platform Settings => VCOM => USART2

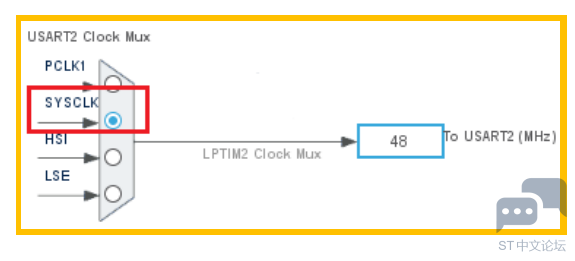

4.3.3. Clock Configuration => UART2 Clock Mux => SYSCLK

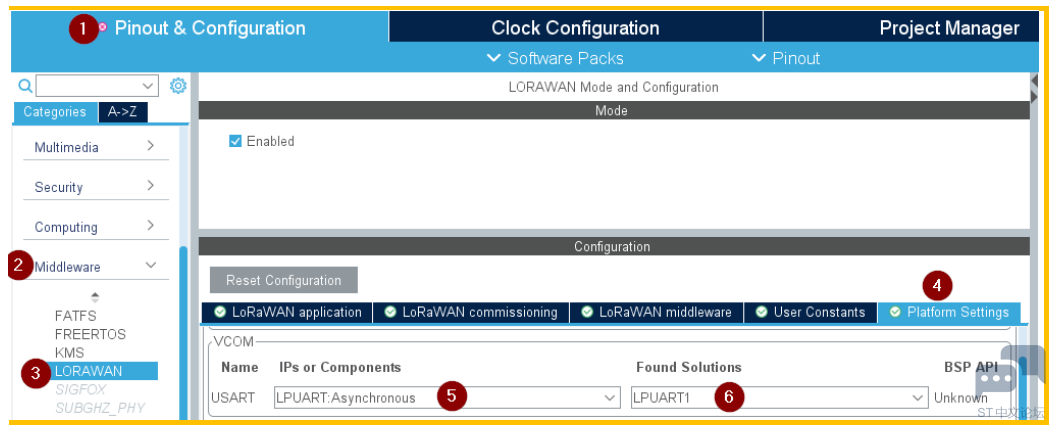

Platform Settings => VCOM => LPUART1

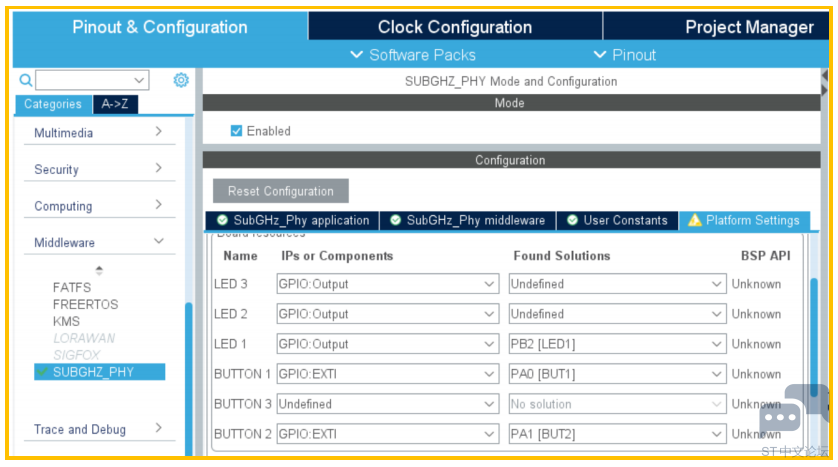

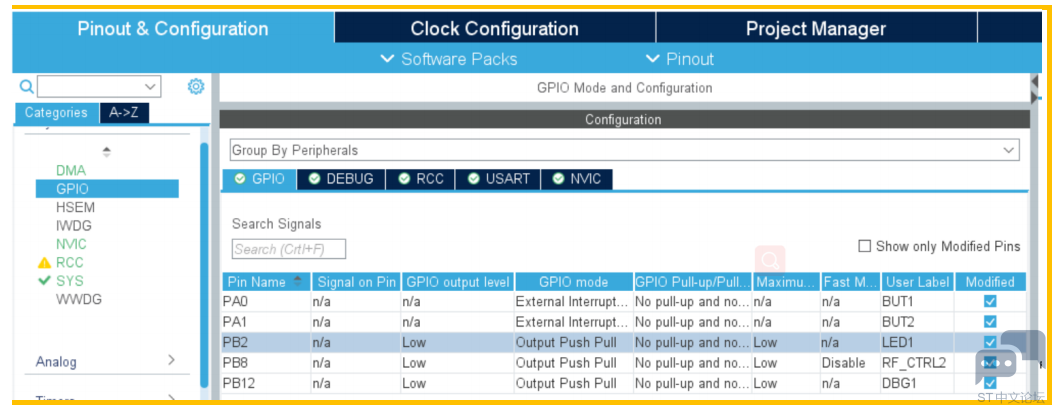

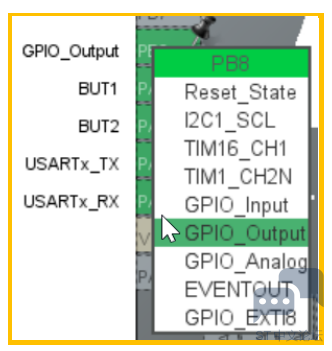

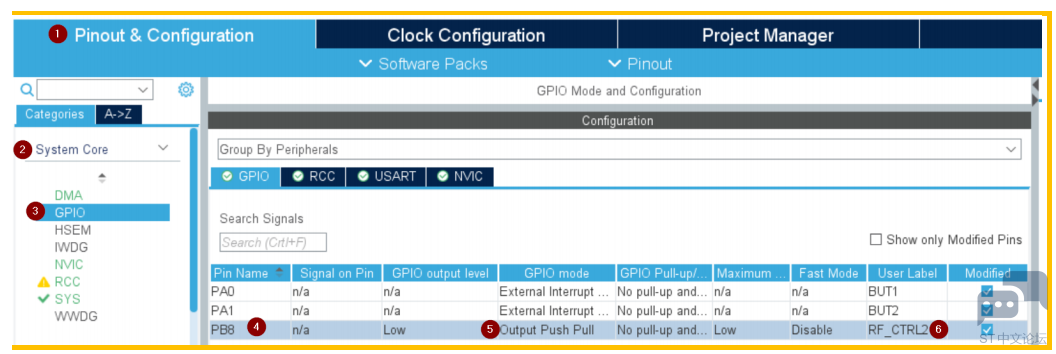

2.4 System Core => GPIO (RF SW CTRL / BUTTON / LED)

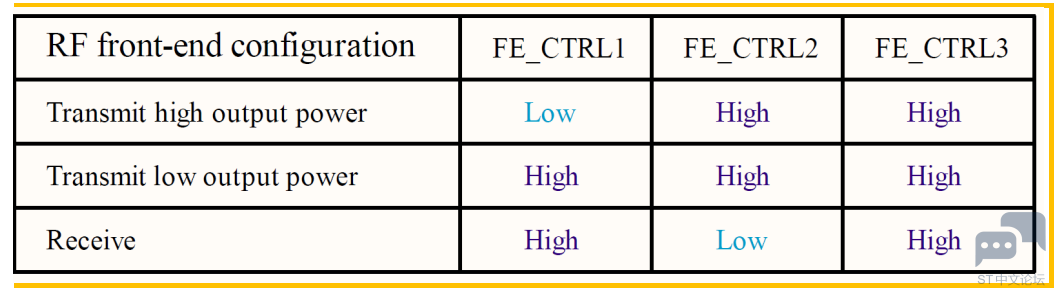

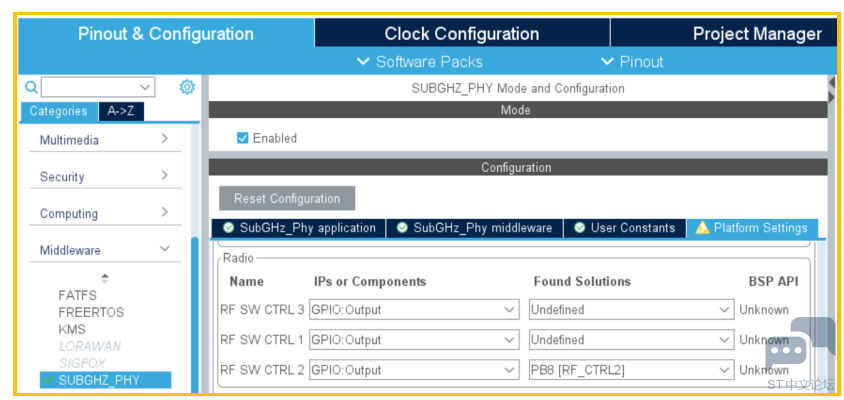

2.4.1 RF_CTRL

System Core => GPIO => PA8 (customizable)

Platform Settings => Radio => RF SW CTRL

2 b3 {0 E) _' J; h+ Z4 P8 [

2.4.2 LED

System Core => GPIO => PB2 (customizable)

Platform Settings => Board resources => LED

5 l' r  ]4 S4 u1 Y' [  n

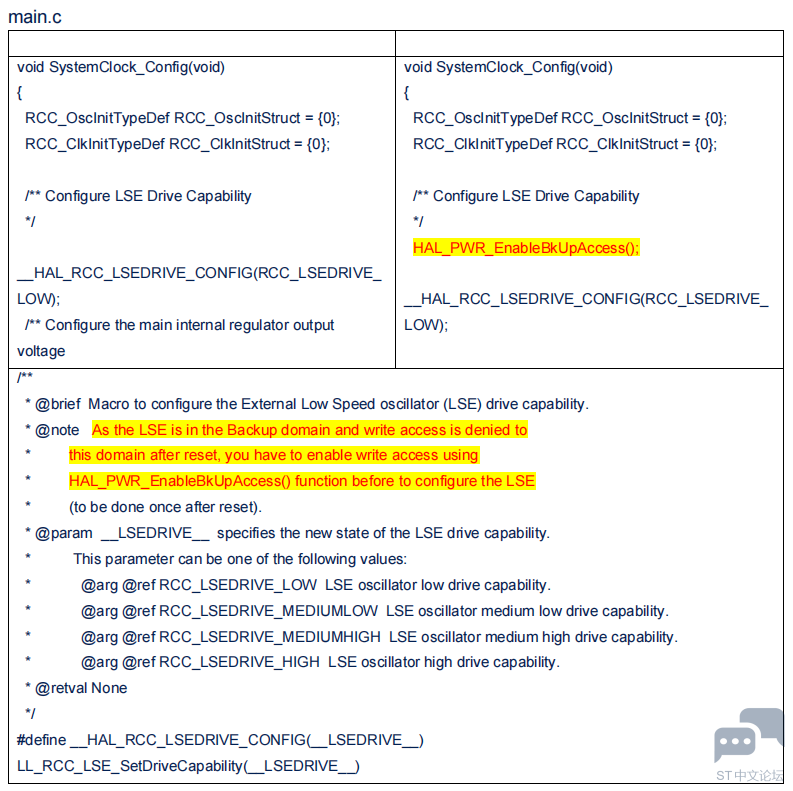

3 STM32WL Templates Patches for CubeMX

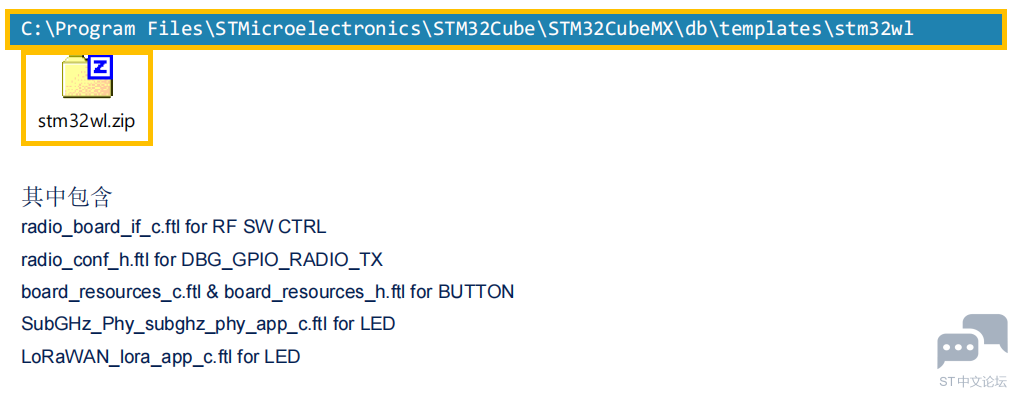

STM32WL Templates 在如下目录，如需要可自行定制自己的 Templates

针对不同的客户定制化的板子，硬件外设配置不一致，客户可根据需要定制化自己的外设配置。

从 NUCLEO-WL55JC(BGA73) 移植到STM32WLExCxUx(QFN48)定制化的板子上，射频开关(RF SW CTRL)，按键(BUTTON), LED 的配置会不一样，可能导致编译错误，如想生成的代码不会产生编译错误，需要编辑一下 STM32WL的 template。

/ [/ u5 H- o( |8 Z( p. }1 d

3.1 CubeMX template patches for stm32wl

请参考

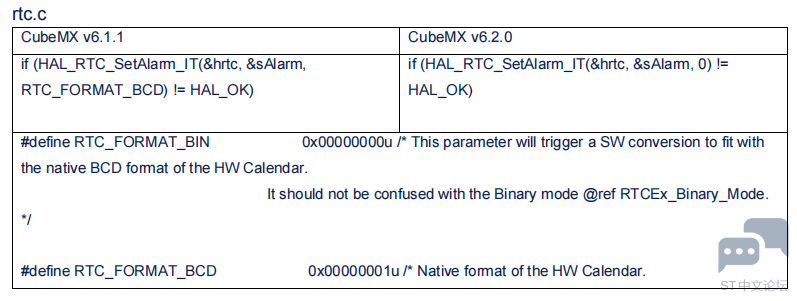

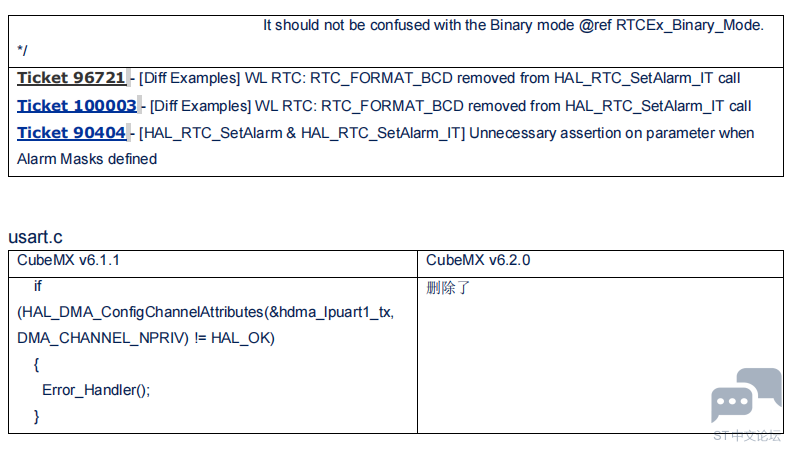

3.2 CubeMX Updates from v6.1.1 to v6.2.0

4.验证

4.1 参考工程

4.2 编译并下载

% }9 z" o- V, l3 J, U4 T7 n

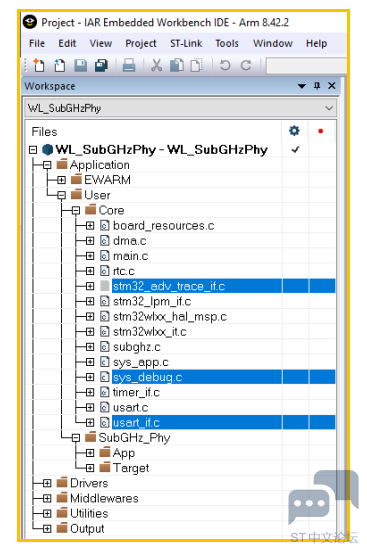

用 IAR 打开STM32Cube_FW_WL_V1.0.0\Projects\NUCLEOWL55JC\Applications\LoRaWAN\WLEx_PingPong\EWARM\Project.eww

  i0 K9 Z5 ?; A: ?1 O1 t

如果 IAR 之前已经打开了 WLEx_PingPong，在每次重新生成代码时都如有如下提示，选择“Yes to All”

按 F7 或选择 Project=>Make(F7)来编译工程，如果编译无错误，选择Project=>Download=>Download Active Application 下载WLEx_PingPong 应用
