引言
为了从 CPU 减荷某些数据传输任务，STM32 微控制器嵌入了直接存储器访问（DMA）控制器。DMA 可以在外设请求或软件触发时执行面向块的数据传输。
4 h6 {' N: g7 {每个 DMA 通道都有一个软件可配置的外设选择，用于请求其服务。在传统 STM32 产品上，通道请求选择在 DMA 控制器内实现，该控制器带有面向给定通道的受限外设请求列表。软件应用程序不能自由地将任何外设请求映射到任何通道。
3 q! S& ?6 m2 X% }DMA 请求复用器（DMAMUX 外设）增强了 STM32 DMA 请求路由功能。DMAMUX 增加了更多灵活性，可以提供完全动态的DMA 外设请求映射，而不是伪动态映射。它提供从给定外设到任何 DMA 控制器和/或控制器 DMA 通道的任何 DMA 请求完全可配置路由。

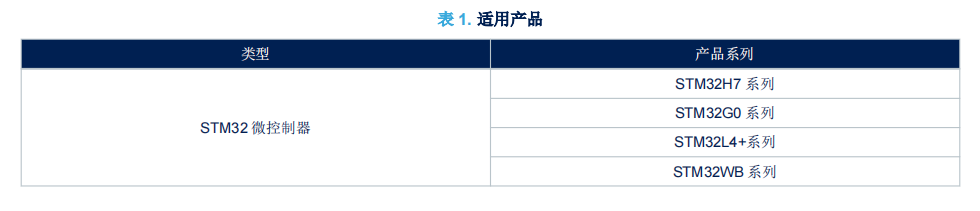

( X: o8 e9 P/ o5 q$ E$ x$ w本应用说明解释了下表中所列产品的各种 DMAMUX 特性：如何配置 DMAMUX，以及如何使用新的同步和请求生成功能。
3 y1 y* o9 N4 j. D; j3 I- E# v
1 DMAMUX 描述
外设通过设置其 DMA 请求信号来指示 DMA 传输请求。DMA 控制器会处理 DMA 请求并生成 DMA 确认信号，而且相应的 DMA 请求信号也将变为无效，但在此之前 DMA 请求一直处于挂起状态。
+ V' l  y" n! C" e本文档中并未明确描述 DMA 请求/确认协议所需的控制信号组，而是将其称作外设 DMA 请求线。
DMA 请求路由器可以看作是 DMA 控制器的扩展。它将 DMA 外设请求路由到 DMA 控制器本身。
8 ]/ V! e; p) @DMAMUX 请求复用器可将外设的 DMA 请求线路由到产品 DMA 控制器。该路由功能通过可编程的多通道 DMA 请求线复用器来确保实现。每个通道（下图示例中的 DMAMUX 通道 0）选择一个唯一的 DMA 请求线转发（无条件或同步地）到关联的 DMA 控制器通道（下图示例中的 DMA 通道 0）。这就允许高度灵活地管理 DMA 请求，使并发运行的 DMA 请求数量最大化。

: T! n; j6 O- a' k! y4 K' a- o; g

' p+ p1 x5 ?" @8 U) W0 a
! s) o- C- m8 _6 q1 t2 DMAMUX 功能
下图是一个简化的 DMAMUX 框图。根据 DMAMUX 管理的 DMA 通道数量，“请求复用器”结构被重复 N 次
+ C& I4 P0 c0 t


– dmamux_reqx：来自外设的 DMA 请求（dmamux_req_inx）或来自请求生成器（dmamux_req_genx） 的 DMA 请求
+ q0 Q/ \, |# ]2 zdmamux_req_gen[0..n]分别受 dmamux_req[1..n+1]的影响；而 dmamux_req_inx 受 dmamux_req[n+2]
的影响。
– dmamux_syncx：可选同步事件
5 c0 \4 B' _, e/ a; O, z• 输出：
1 u- P& {% n. {– dmamux_req_outx：DMA 请求 dmamux_reqx 从输入转发到输出
2 y. }  j& b$ q0 l6 E" l– dmamux_evtx：可选的生成事件，可用于触发/同步其他 DMAMUX 通道
+ S+ A: l0 _4 b% R9 b5 I' z/ P请求生成器允许根据中断信号或事件生成 DMA 请求，输入/输出如下：
• 输入：dmamux_trgx，请求生成器子块的触发事件输入
% I, y$ w7 b9 }3 [4 i9 J! F& X1 [. {• 输出：dmamux_req_genx，从请求生成器子块到 DMAMUX 请求复用器通道的 DMA 请求
- m' V, X& u+ S5 n* n# W/ j/ d请求复用器块的数量取决于 DMAMUX 管理的 DMA 通道数量。
+ T% \8 O* p& f  X/ S7 Y( V例如：
• 如果是 8 通道 DMA，必须有 8 个请求复用器通道。
1 m0 I: r$ b- w- j7 _• 如果某产品有两个 DMA 控制器（每个 DMA 控制器各有 8 个通道），则必须有 16 个请求复用器通道。
一旦请求生成器由 DMAMUX 实例化。它包含 N 个能够生成 DMA 请求的通道（取决于产品）。有关详细信息，请参阅产品参考手册中的“DMAMUX 实现”部分。
因为有请求生成器块，用户软件可以基于未实现 DMA 请求的外设发出的信号触发 DMA 传输。

, z& `+ _, D3 |5 _现 DMA 请求的外设发出的信号触发 DMA 传输。

2.1 请求路由与同步
2.1.1 无条件请求转发
为了执行外设到内存或内存到外设的传输，DMA 控制器通道每次都需要一个外设 DMA 请求线。每次发生请求时，DMA 通道将数据传入/传出外设。DMAMUX 请求复用器通道 X 允许选择/路由外设 DMA 请求线到 DMA 通道 X。
- x7 u8 Y6 `- j' m6 l9 Q; y当复用器设置之后（DMAREQ_ID 不等于零），它确保 DMA 请求线的实际路由。通过通道控制寄存器（DMAMUX_CxCR）的 DMAREQ_ID 位中的编码 ID 选择外设 DMA 请求到复用器通道输出的连接。
6 b( N- \' @, U) V+ @+ l对于产品中的每个外设 DMA 请求线，都会影响唯一的 ID。值 0（DMAREQ_ID = 0x00）对应于没有选择 DMA 请求线。
2 t! D. Q2 L$ G# C: e6 ]- P在配置 DMAMUX 通道之后，可以依次配置相应的 DMA 控制器通道。不能将两个不同的 DMAMUX 通道配置为选择相同的外设 DMA 请求线作为源。

4 T( K7 V+ m" S8 z0 [. y6 u完整版请查看：附件
