1简介
本应用笔记以 ST MP45DT02 MEMS 麦克风与 STM32 微控制器的连接为例，介绍了 PDM信号解码和音频信号重建时使用的软件优化算法和架构。该软件可直接采集麦克风输出的脉冲密度调制 (PDM) 数据，并将其转换为 16 位脉冲编码调制 (PCM) 格式。
本文档还提供了快速入门信息，介绍如何通过基于 STM32F4 微控制器和 STM32F4DISCOVERY板的 I2S 对 PDM 库进行单麦克风采集。
有关这一过程的详细信息，请参见 AN3997 使用 STM32F4DISCOVERY 进行音频回放和录音。
0 w- C% w# L2 X
3 G+ ^+ \& w, h4 g% l5 I; z6 q
$ K: c3 K. L  ~3 q1 h2 PDM 信号简介
% t8 T+ [$ o( l' `- }; c) a+ N4 |脉冲密度调制 (PDM) 是一种用于表示数字域中的模拟信号的调制形式。
$ l) ]' e; W% l/ J, C' r8 y在 PDM 信号中，不会像在 PCM 中一样将具体的幅值编码到脉冲中。而是对与模拟信号幅值相应的、一系列脉冲的相对密度进行编码。
要从 PDM 比特流中获取数据帧，通常使用采样滤波器。采样过程第一阶段要降低采样频率，然后使用高通滤波器去除信号直流偏移。

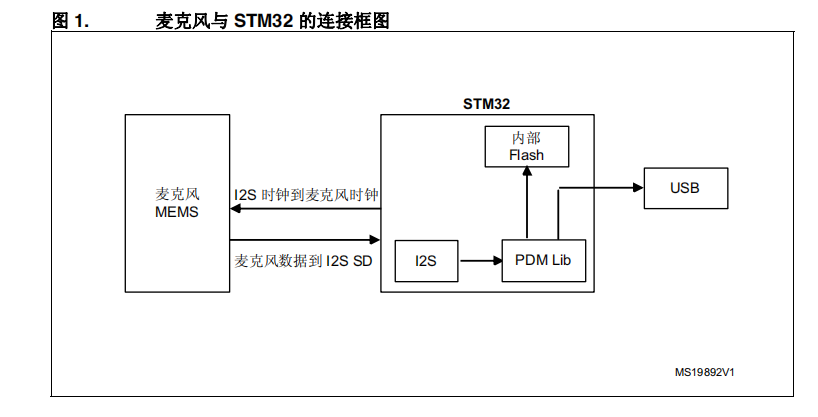

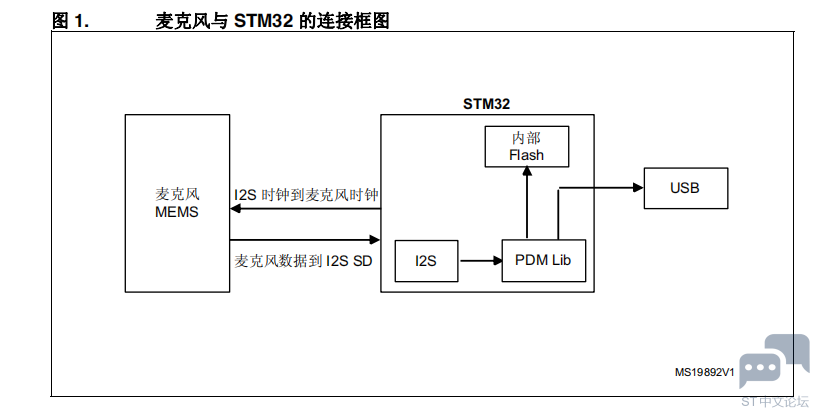

6 w1 S# z2 ^; e. A: \2 o0 E' ^3硬件接口：麦克风连接和采集
2 W7 }/ X( z2 ]! O" YMP45DT02 MEMS 麦克风会输出一个 PDM 信号，该信号具有高频（1 到 3.25 MHz）1 位数字采样流。
该输出信号通过 STM32 微控制器的同步串口（SPI 或 I2S）以 8 个样本为一组进行采集。麦克风的 PDM 输出信号与其输入时钟同步；因此，可通过一个 STM32 SPI/I2S 外设生成麦克风的时钟信号。

- K* N" U8 ]: I7 }" E





! j8 O* P- D4 f" y( _3 [& {完整版请查看：附件
