引言3 a) k; z3 {& ~. Q) w5 L* ] 随着市场对更高图像质量的需求不断增加,成像技术持续发展,各种技术(例如,3D、计算、运动和红外线)不断涌现。 如今的成像应用对高质量、易用性、功率效率、高度集成、快速上市和成本效益提出了全面要求。0 f" x+ n/ _. u7 A 为了满足这些要求,STM32 MCU内置数字照相机接口(DCMI),能够连接高效的并行照相机模块。 此外,STM32 MCU还提供许多性能等级(CPU、MCU子系统、DSP和FPU)。它们还提供各种功耗模式、丰富的外设和接口组合(SPI、UART、I2C、SDIO、USB、ETHERNET、I2S...)、丰富的图形产品组合(LTDC、QSPI、DMA2D...)和业界领先的开发环境,为复杂应用和连接解决方案(IOT)提供保障。 本应用笔记将向STM32用户介绍一系列基本概念,并为DCMI的功能、架构和配置提供通俗易懂的说明。此外,还提供了各种具体示例作为支持。 : m1 X1 |( |0 O4 \* B8 i

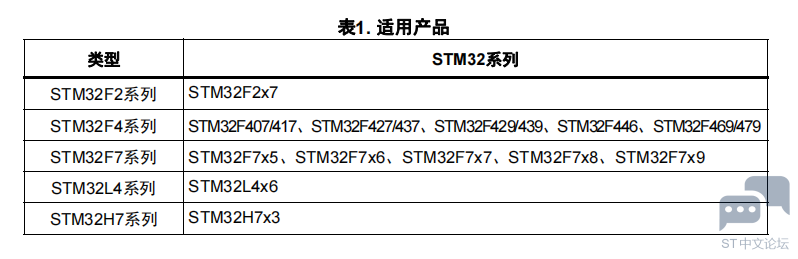

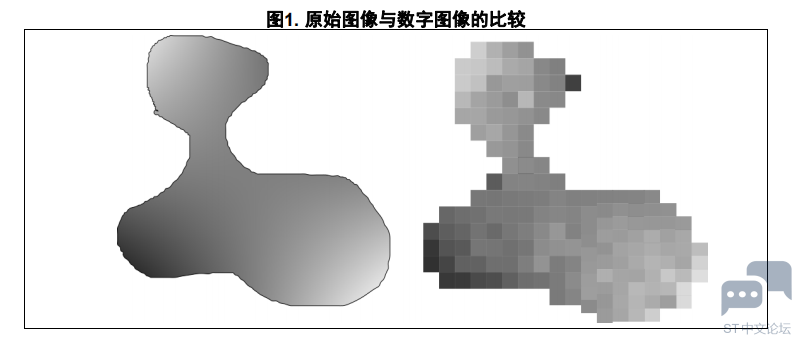

+ d( J/ \( F# _0 n3 j5 C 1概述:照相机模块和基本概念' A# B+ t/ ~3 O8 U. b$ t& [4 G0 g 本节提供照相机模块及其主要元件的概述, 并介绍了并行照相机模块的外部接口。2 W' }5 x R" Z3 F- \ 1.1成像的基本概念4 G8 n: q0 N/ q 本节提供像场的简介以及基本概念和原理(例如像素、分辨率、色深和消隐)的概述。 •像素:图像的每个点均体现了彩色图像的颜色或黑白照片的灰度。通过数值逼近重建最终图像。该数字图像是由物理点组成的二维数组。每个点称为一个像素(源自图像元素)。换句话说,像素是图像的最小可控元素。每个像素均可寻址。 图 1显示了原始图像与数值逼近之间的差异。8 }: i. [6 n$ g

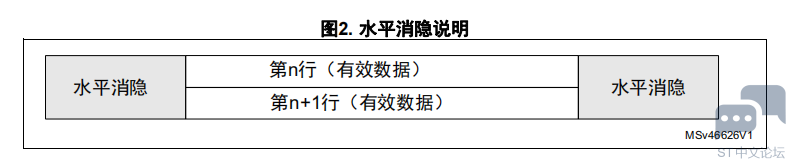

4 m& U! i; B1 ~ •分辨率:图像中像素的数量。像素越多,图像尺寸越大。当图像尺寸相同时,像素的数量越多,图像包含的细节越丰富。 •色深(位深):用于指示像素颜色的位数。它也被称为每像素位数(bpp)。2 g U8 S& z: F% i/ K* }) R 示例:7 ^8 q. q/ X: ?" r –对于二值图像,每个像素包含一位。每个像素为黑色或白色(0或1)。6 i' T h6 n4 `- Y/ J –对于灰度图,图像通常为2 bpp(每个像素可以有4级灰阶中的1级)至8 bbp(每个像素可以有256级灰阶中的1级)。 –对于彩色图像,每个像素的位数为8至24不等(每个像素最多可以有16777216种可能的颜色)。0 l+ y- D. O# i( U" g •帧率(视频):每秒传输的帧(或图像)数,表示为帧每秒(FPS)。6 c6 a0 W. r- h1 z/ a& K0 n •水平消隐:一行末尾与下一行开头之间被忽略的行。" \8 N7 X- a* y6 V/ N

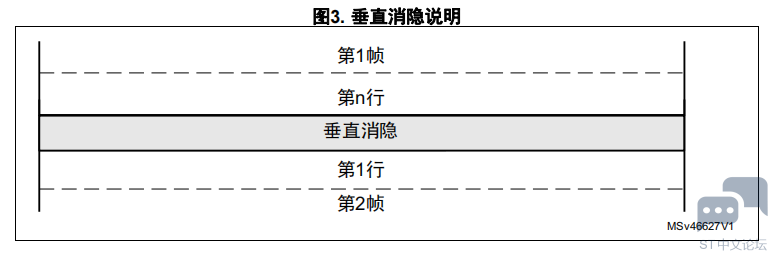

•垂直消隐:帧最后一行末尾与下一帧第一行开头之间被忽略的行。 5 g8 P7 C0 j+ m

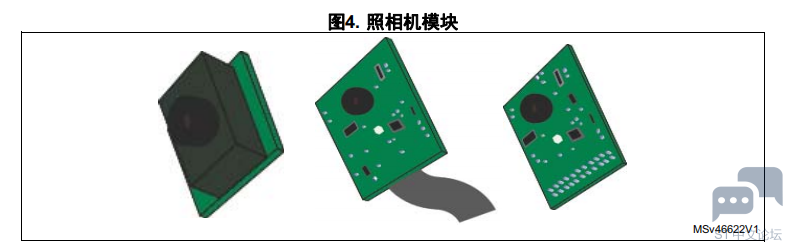

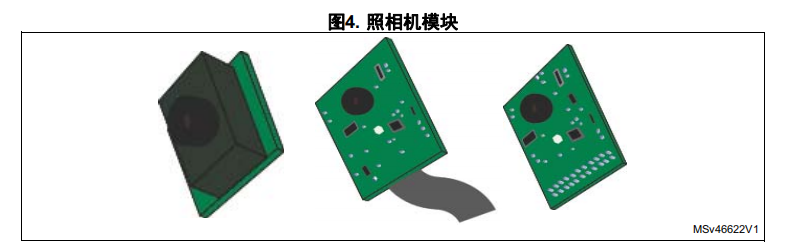

9 ` l" ^) p& B/ z0 l/ u •逐行扫描:一种处理移动图像的方式。它可以按顺序逐一扫描行,无需像隔行扫描一样将奇数行与偶数行分开。构建图像:: J! P6 x( O8 f- I6 c6 |8 s4 A –在逐行扫描时,先绘制第一行,然后是第二行,再到第三行。# D( X* j# a! H0 j+ v –在隔行扫描时,每一帧分为两个场,即奇数行和偶数行。两个场交替显示。 - r* }# Q& T+ {6 U- T$ S/ Z 1.2照相机模块4 B {) I3 \+ T8 R, g8 Z H, ? 照相机模块由四部分组成:图像传感器、镜头、印刷电路板(PCB)和接口。4 ?* P7 i: U& o# U 图 4所示为一些常用照相机模块的示例。 & I$ m4 Q; l! [- s
5 \" C8 C5 t" X( a. i 1.2.1照相机模块的组件& x1 h/ r D$ u' _' l. C$ ]4 p 下文描述了照相机模块的四个组件: 图像传感器9 L6 w* e+ j* P 它是一种模拟设备,能够将接收到的光转换为电子信号。这些信号传输构成数字图像的信息。 数字照相机中可以使用两种类型的传感器:1 M" \ z: y0 W" F' Y+ u. r •CCD(电荷耦合器件)传感器 •CMOS(互补金属氧化物半导体)传感器。 二者都将光转换为电子信号,但是有各自的转换方法。由于性能持续改进且成本不断下降,CMOS成像装置已在数字摄影领域占据主导地位。 & C* ]$ H C$ [+ w5 p ; }7 ^. o% x: O5 v) \ 镜头 镜头是一种光学镜片,能够严格复制图像传感器捕获的实际图像。挑选合适的镜头是用户创造力的一部分,并会显著影响图像质量。$ y$ j& {% K3 J% T$ z4 S' R6 e8 c / E6 j" } Q# x 印刷电路板 (PCB)4 D3 t6 \+ s' i7 q9 m PCB是一种由电子元件组成的板,用于确保良好的极化并保护图像传感器。PCB还为照相机模块的所有其他部分提供支持。 照相机模块的互联 照相机接口是一种桥接器,能够将图像传感器连接到嵌入式系统并发送或接收信号。照相机与嵌入式系统之间传输的信号主要是:" V* J3 @0 f1 y2 p" J •控制信号 •图像数据信号 •电源信号 •照相机配置信号。 ~. e: {0 Q4 f 根据数据信号的传输方式,可将照相机接口分为两种类型:并行和串行接口。 ( V6 t+ k4 I, m( X, d W: B5 N i4 Q3 J ) L5 e$ R% ^* m 完整版请查看:附件 |
