前言
" F6 f6 e# @7 Q* c; X* ]本文档描述 STM32Cube™ 的 USB 主机库中间件模块。
) W: t! i1 k; D7 @* u: ?5 R9 ]众所周知，通用串行总线 （USB）是介于作为主机的个人计算机 （PC）与所连接的 USB 外设之间的事实通信标准。目前嵌入式便携设备数量日益增多，USB 主机已不再局限于 PC，嵌入式消费终端与工业设备作为主机已越来越普遍，而嵌入式主机功能有限，仅支持特定的USB 类 （比如大容量存储类、虚拟通信端口等）或特定的供应商设备。
( ]+ ?) R; I1 c# F( Z8 s本文档详细描述了 STM32Cube™ USB 主机库，即在 STM32CubeF2 和 STM32CubeF4 软件包中所提供的 USB 主机协议栈。它使用 STM32 微控制器作为 USB 嵌入式主机，与各种USB 类的 USB 外设进行通信 （MSC、 HID、 CDC、音频和 MTP）。
) i, V1 E* ^1 J0 }% z7 P4 v, k3 mSTM32Cube™ 软件包是一款免费解决方案，可以从意法半导体网站下载：
( g9 ~7 m0 v" Q) y1 K8 b
6 B* s1 F% y3 S! q

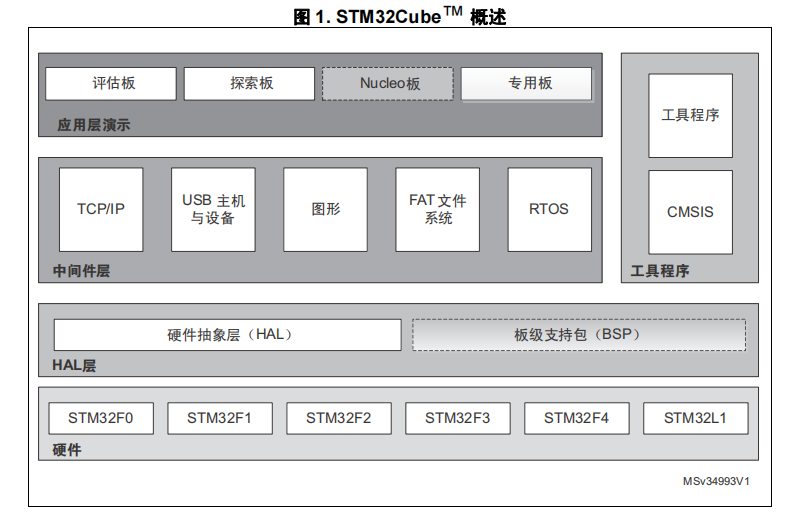

, d( p! P+ A* [; L1 STM32Cube™ 概述
0 c( B/ G3 F7 V7 F# P. E& j( KSTMCube™ 计划源自意法半导体，旨在通过减少开发的工作量、时间与成本，使开发者受益。 STM32Cube™ 将涵盖 STM32 全线产品组合。
STM32Cube™1.x 版包括：
/ l' I+ ]" M, m. U* I  a• 图形软件配置工具 STM32CubeMX，可通过图形向导生成初始化 C 代码。
• 针对每个系列提供综合的嵌入式软件平台，（比如用于 STM32F4 系列的 STM32CubeF4）
– STM32 抽象层嵌入式软件 STM32Cube HAL，确保用户应用在 STM32 各个产品之间实现最大限度的可移植性。
6 e' q, e& f) l: s% _5 g& [– 一套中间件组件，比如 RTOS、 USB、 TCP/IP、图形处理。
$ h+ W$ H* u' n– 一整套例程用于演示所有嵌入式软件功能。


: ]0 y+ b5 Q% D  }, Y; P, c


2 简介
本文档描述 STM32Cube 的 USB 的主机库中间件模块。

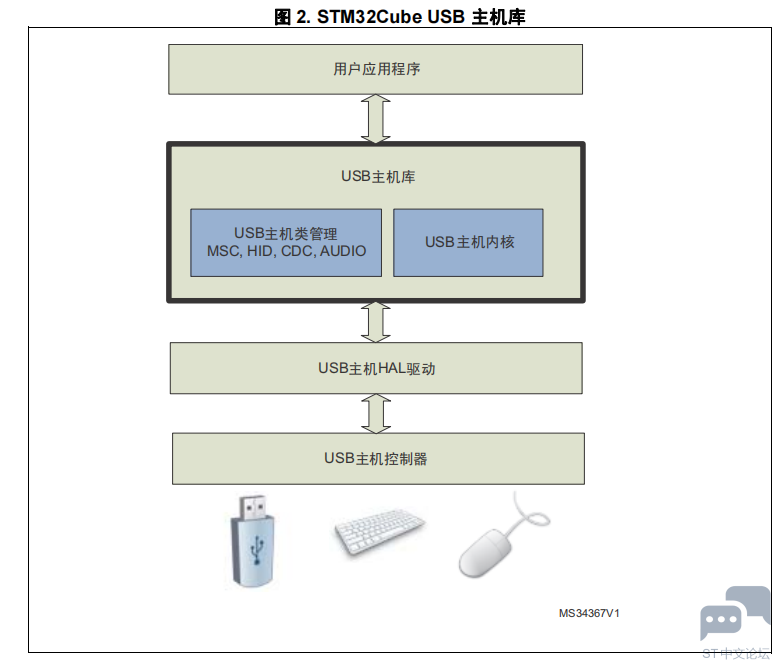

. j7 j! Y! p% ?1 S0 A0 FUSB 主机库处于 STM32Cube USB 主机 HAL 驱动之上。该库提供用于访问各类 USB 设备的 API。
, h% `6 L0 s! BUSB 主机模块可用于实现主要的 USB 类。
' g6 i/ K0 i6 ^- Z3 b+ G5 q% f7 M( E* J• 大容量存储类 （MSC） • 人机接口鼠标与键盘类 （HID） • 通信设备类 （CDC） • 音频类 （AUDIO） • 媒体传输协议类 （MTP）
# @4 a+ }: ?# H& M1 [' W0 V除了以上所列的类以外，用户还能通过库提供的 API 来实现自己的应用类别。
该库可单独运行也可以运行在 RTOS 模式之下。该库还支持多实例，比如可以在两个或更多的 USB 主机模块上工作。

4 K, f+ M: o6 ?6 F( k$ F# u* A
8 b! M. \# A# w7 X+ l. K8 ~& c
( |0 c; q$ {% }) L1 ^2 U
3 USB 主机库架构与文件组织
/ i3 Y4 S% j6 k6 m1 x3.1 USB 主机库架构
6 ?% w- ~! T& ?# r

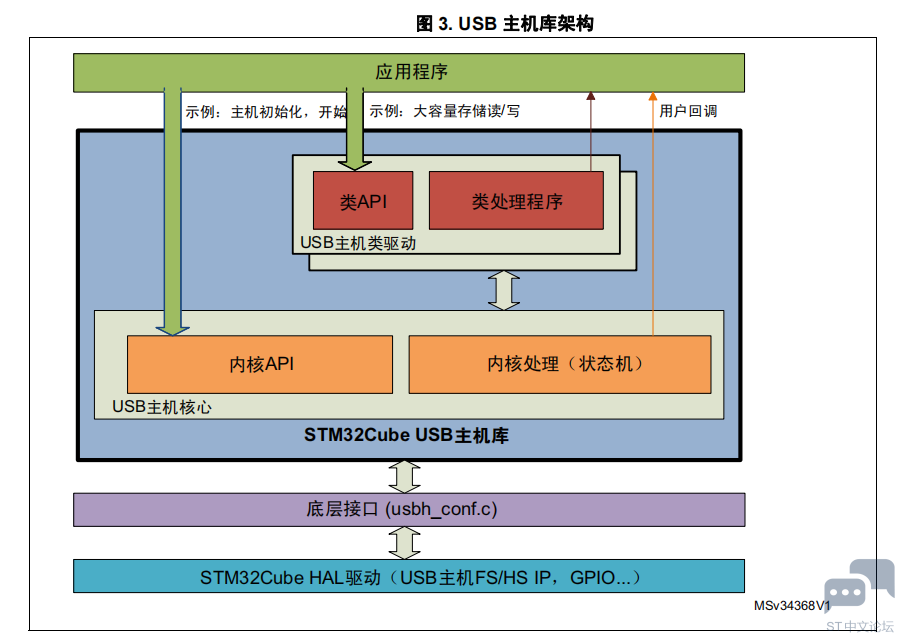

如 图 3 所示， USB 主机库分为两个主要部分：内核部分和类相关的驱动部分。
' ^: x! q8 z3 l" R5 _' U2 n主机内核用于处理库的内核服务，这些服务主要用于：
• 设备的连接 / 断连管理与标准枚举。
& c! s! A" W7 [( I* b• 主机管道控制与 USB 传输管理 （控制、中断、批量、同步）。
内核数据块被细分为两个主要子数据块：
• 被用户应用或类驱动所调用的内核 API。 • 处理主机状态机的内核过程。类驱动用于实现各种 USB 类。

! J+ ^8 B1 e: g# h$ B% N7 t这些类驱动包括：
8 b4 e% r& g& c( }• 一套类专用的 API （比如 disk_read、 disk_write），可在应用层调用。
• 一个类处理程序，由内核主机状态机 （内核过程）所调用，用于处理类操作 （类的初始化、解除初始化、类过程）。
主机内核和类驱动在经历某些已定义事件 （比如设备的连接 / 断连，数据接收）后，会调用用户回调函数。
USB 主机库利用接口层与 STM32Cube HAL 驱动相连接。
% Y, Z2 O3 A2 @) T' D0 n库中提供了实现底层接口层的模板文件。用户可以定制文件中与板支持包要求有关的内容部分。

3.2 USB 主机库文件组织
' {. J% n. A+ q7 L2 @# G7 A3.2.1 USB 主机内核文件

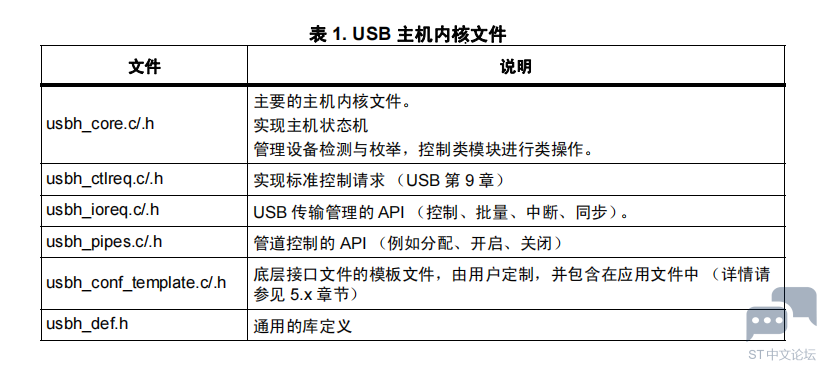

, `' P- X, u1 N. O: C1 `USB 主机内核文件位于 Core 文件夹 （STM32_USB_Host_Library\Core）中。 表 1 列出了
内核文件。
* Q1 k5 ^' J6 t4 O, P

. e$ x3 ?: s7 g9 \" B: e, w  h
2 G* G3 E# a, C: [6 p+ O
4 P( J; I; f. R0 l0 C3.2.2 USB 主机类文件

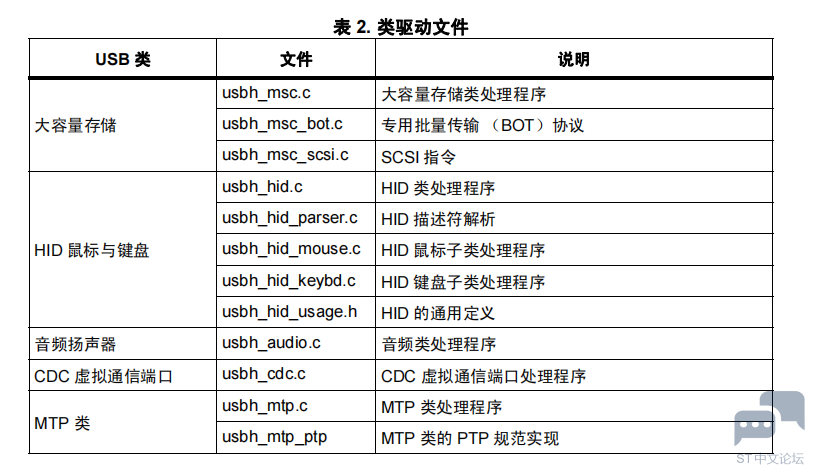

" G2 u/ _# k* h) @表 2 列出了位于 Class 文件夹 （TM32_USB_Host_Library\Core）中的类文件

) K" F0 D8 }/ |4 G7 Y

8 ~- x( K  U1 u5 Y# u3 [
% ^1 q: |# ^! y& F7 h% J
$ @6 m7 x6 w; h6 c4 |完整版请查看：附件
