前言
. u. W6 I1 E$ \* E: J' b" R4 [通用串行总线 （USB）为个人计算机史上最成功的互连技术，用于连接鼠标、游戏机、操纵杆、扫描仪、数码相机、打印机等设备。 USB 也已经移植到消费电子和移动产品中。
本文的目的是说明怎样使用 STM32Cube USB 从设备库 ( 该库支持所有意法半导体的 STM32 系列 MCU)，并如何使用该库实现通用 USB 设备类 （HID 类、 MSC 类、音频类、 CDC 类 ……）产品的开发与应用。
! d4 \; [- y0 k3 Q; @USB 设备库为 STM32Cube 固件包的一部分 （如 STM32CubeF0、 STM32CubeF2、STM32CubeF3、 STM32CubeF4 和 STM32CubeL0），可从 ST 网站（http://www.st.com/stm32cube）免费下载。
4 ~' j+ ~( A0 H
- W& [4 c; f) |. n7 s

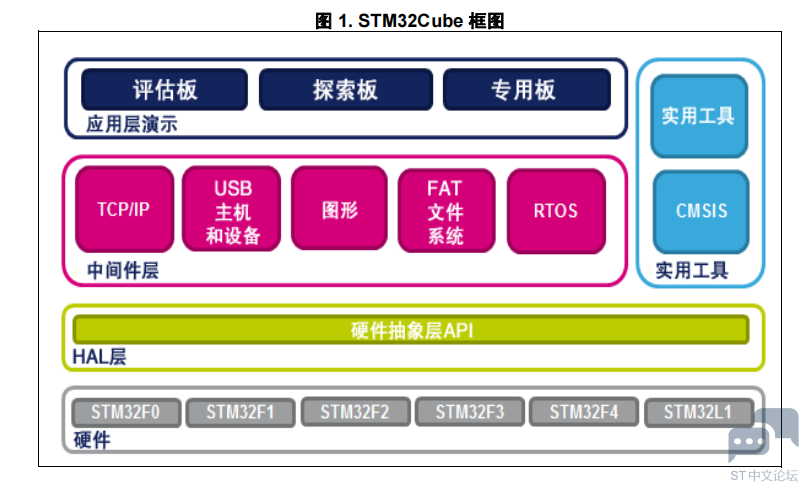

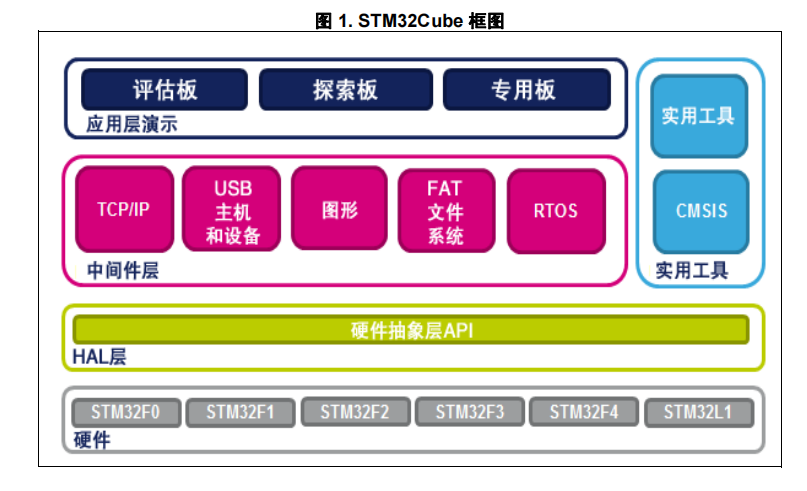

1 STM32Cube 概述
STMCubeTM 计划源自意法半导体，旨在通过减少开发的工作量、时间与成本，使开发者受益。 STM32Cube 涵盖 STM32 整个产品系列。
STM32Cube 1.x 版包括：
2 o2 Q9 h+ Q+ i2 Y% G* S( h•图形软件配置工具 STM32CubeMX，可通过图形向导生成初始化 C 代码。
•综合的嵌入式软件平台，并针对每个系列提供单独的库文件（例如 STM32CubeF2 用于STM32F2 系列， STM32CubeF4 用于 STM32F4 系列）
– STM32 抽象层嵌入式软件 STM32Cube HAL，确保在 STM32 各个产品之间实现最大限度的可移植性
–一套一致的中间件，比如 RTOS、 USB、 TCP/IP、图形。
# E  s& W9 e( n4 U–所有嵌入式软件实用工具均配备一套完整的示例。
' k* I6 f: X' P& f2 e* A# a0 Q
2 H9 Q( f+ {. E. `  Q
! @2 ~- m+ r% i3 Z' b+ L& @


" _" c! H# Q! H0 D$ Q& ^# K/ V
8 j+ C  w% E2 S& n; [$ v% z" H2前言
- C6 h5 ^  _$ ?2.1缩写和缩略语

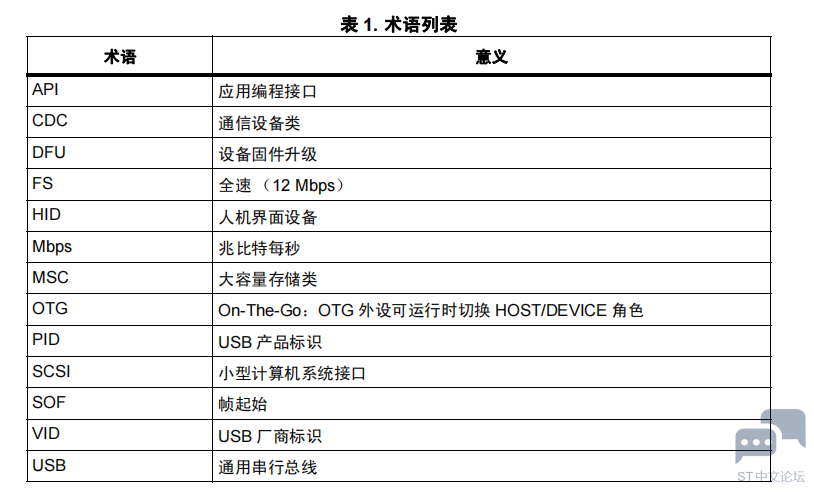

表 1 简要介绍本文档中所用首字母缩略词和缩写词的定义：

. e- C8 H2 t9 r

" \8 c7 J1 [/ l

1 z7 C4 E3 X2 o" F( Z2.2附加信息
6 H& Q2 Z/ ]# t5 e! m, W除了本文档，意法半导体还提供了关于 USB 的若干其它资源：
. L/ h4 O' _8 {' U" o  H•USB HOST 用户手册 UM1720
•UM1725（STM32F4xx HAL 驱动描述）在此文档中，您可看到两个 USB 通用驱动描述（用于主机的 HCD 和用于设备的 PCD）
+ r6 v+ D  l3 R+ l, L* }( \

2.3参考
•通用串行总线规范，版本 2.0， http: //www.usb.org
) ]& o! L1 I/ R8 ^# F8 v& e•USB 设备类规范 （音频、 HID、 MSC 等等）：http://www.usb.org
: j3 G3 f8 I+ {1 S! }, `
3简介
9 W" t; ^+ `' V* w% U2 |3.1概述
意法半导体为其客户提供了新型 USB 栈：设备栈和主机栈，可支持所有 STM32 MCU 及多种开发工具，例如 Atollic® TrueSTUDIO、 IAR 嵌入式 Workbench （用于 ARM ®），以及 KeiluVision®。
本文侧重于 USB 设备栈。对于主机栈，请参考相关用户手册。
USB 设备库对于所有 STM32 微控制器通用，仅需 HAL 层适配每款 STM32 设备。
' q% w8 m6 @/ _* a. D1 EUSB 设备库位于 STM32Cube USB 设备 HAL 驱动之上。下文讲述了 STM32Cube USB 设备库中间件模块，并举例说明了用户如何使用此库提供的所需 API，轻松开发自己的 USB 设备应用。
USB 设备库是每个 STM32 系列 STM32Cube 包的一部分，包含了 USB 底层驱动、通用类驱动，以及常用 USB 设备类样例的应用示例，可用于 USB 全速和高速传输类型（控制、中断、批量、同步）。 USB 设备库的目的是为每种 USB 传输类型提供至少一个固件演示：
5 ?$ G! c0 `8 K: ~' u" r) _# Y3 c人机界面设备 HID：
' L% I9 A6 K% y  X/ s( r•HID 摇杆演示基于 EVAL 板上的嵌入式摇杆及自定义的 HID 样例
音频：
' c3 x- c/ x9 P6 n/ }•音频设备样例用于流音频数据
通信设备 （CDC）：
* D" |6 I8 _' y0 D$ V! {•VCP USB-RS232 桥，实现了虚拟 COM 端口。
批量：
5 \4 A$ D4 F: T7 A( F) Q- B  Y•大容量存储演示，基于 EVAL 板上的 microSD 卡。
设备固件升级：
, X0 Y3 O- X, i( @* `•DFU 用于固件下载和上传
/ I2 a) q" a: i- f& T6 R双核设备演示
7 J9 k, p  Z8 O" F) q•基于具有人机接口的大容量存储和具有 CDC 设备样例的大容量存储
3 Y" X, ]5 m! k0 ^! G涉及的主题：
6 ^# w8 }+ P3 p4 s•USB 设备库架构
•USB 设备库描述
•USB 设备库状态机概述
•USB 设备类概述
4 K5 m/ Q8 b1 t7 Y
) Z* `8 |) N5 @' k
9 B- U3 r  I# C% {6 R1 e8 k
