前言
本应用笔记举例介绍了使用数模转换器 (DAC) 外设生成音频输出信号的过程，该 DAC 外设内嵌在STM32F10xx 微控制器系列产品中。
数模转换器 (DAC) 是一种与模数转换器功能相反的器件，可以将数字形式的数据转换为相应的模拟电压信号。
STM32 DAC 模块是 12 位字转换器，带有两个支持立体声音频的输出通道。
: j% ?. G+ a2 g' y6 Y* j0 ^' tDAC 可用于多种音频应用中，例如：安全警报、蓝牙耳机、发声玩具、答录机、人机接口以及低成本的音乐播放器
STM32 DAC 还可实现许多其他模拟用途，如模拟波形产生和控制工程。
2 p' S- d0 G9 t& b7 Y7 J0 _本应用笔记主要包括两部分内容：
5 I- s: G- t6 W3 V. R. n● 第 1 节介绍 STM32 DAC 模块的主要特性。
- w9 e3 D+ h* X) A% q% m7 U● 第 2 节介绍了两个示例。
— 在第一个示例中，DAC 用于生成正弦波形。
— 在第二个例中，DAC 用于通过 .WAV 文件生成音频。

& \5 M+ X: U! |9 z1 DAC 主要特性
1.1 数据格式

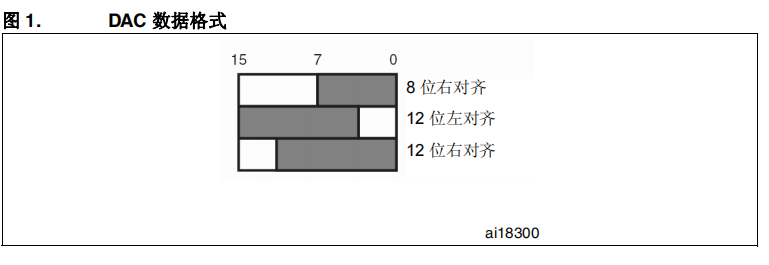

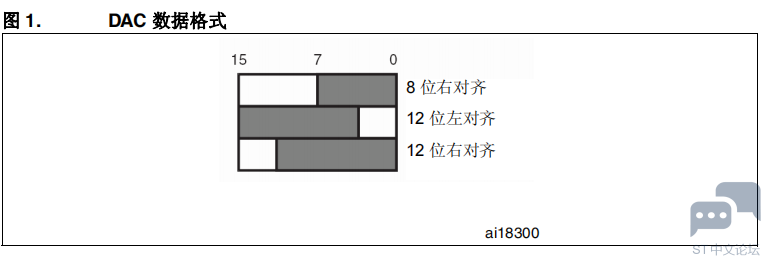

DAC 可以使用以下三种整型格式的数据：8 位右对齐、12 位右对齐以及 12 位左对齐。12 位值的范围在 0x000 到 0xFFF 之间，其中 0x000 为最小值，而 0xFFF 为最大值。


0 n" ~, X% \+ p3 L0 y6 Q
0 V0 k3 {* {2 M
! B. w* c- n' Y" s: O8 N8 n5 e1.2 双通道模式
DAC 有两个输出通道，每个通道各有一个转换器。在双 DAC 通道模式下，转换可以单独进行，也可以同时进行。
0 U7 ~$ X5 p3 D- ^7 N当 DAC 通道由同一个触发源触发后，两个通道将组合在一起同步执行更新操作，转换也会同时进行
3 ^/ p& J0 }+ R! h/ g" r
) K# p! K! W1 v( V( z" t1.3 专用定时器

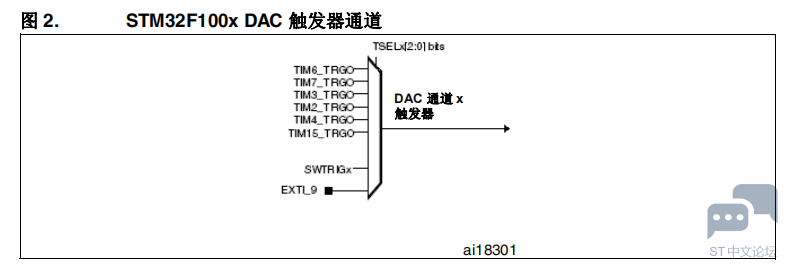

% o& L- y& W# ?0 m; ^1 l- D除了通过软件和外部触发器触发 DAC 转换之外，还可以通过不同的定时器触发 DAC 转换。
TIM6 和 TIM7 是两个基本定时器，主要用于 DAC 触发。
每当 DAC 接口在所选的定时器触发输出 (TIMx_TRGO) 上检测到上升沿时，DAC_DHRx 寄存器中存储的最后一个数据即会转移到 DAC_DORx 寄存器中。


7 N( m) ?, h# P
! A: L; ~9 i, N. _- v

7 O1 z) h6 o' K' Y6 R4 {4 G1.4 DMA 功能
STM32 微控制器配有一个多通道 DMA 模块。每个 DAC 通道都连接到独立的 DMA 通道。
) c3 k% @$ X+ l5 d- I9 f; u( O7 p对于 STM32F100x 微控制器，DAC 通道 1 连接到 DMA 通道 3，DAC 通道 2 连接到 DMA通道 4。

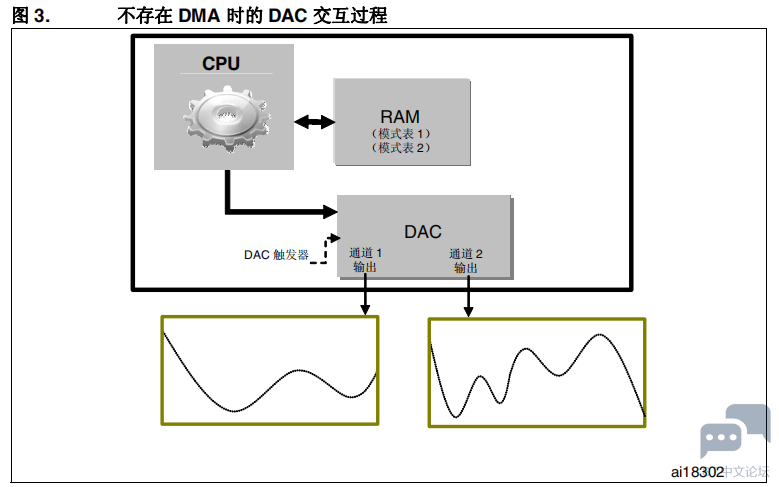

! q% M0 C' o0 t未使用 DMA 时，CPU 用于向 DAC 提供模式波形。通常，波形保存在存储器 (RAM) 中，CPU 负责将数据从 RAM 传输到 DAC。

! v" k4 }( ?1 J  j
" l) T' j% d9 {( Z# U. ?

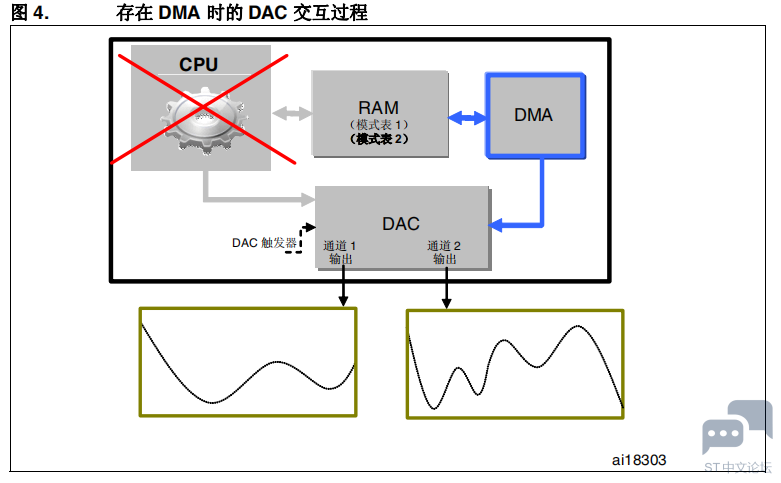

# b( F. ~. f8 k' |% Y% Y使用 DMA 时，系统的整体性能会因内核的释放而提升。此时，数据直接通过 DMA 从存储器传输到 DAC，无需 CPU 执行任何操作。这样节省的 CPU 资源可供其它操作使用。
' u, K- P# j! d! z6 E$ N+ Q5 m


不存在 DMA 时的 DAC 交互过程使用 DMA 时，系统的整体性能会因内核的释放而提升。此时，数据直接通过 DMA 从存储器传输到 DAC，无需 CPU 执行任何操作。这样节省的 CPU 资源可供其它操作使用。

; k1 X4 B% I# i, f, i$ P, m+ f

) B- V! Z) T9 ~1 ?  p
2 W7 W* y, q5 x! p) |  z1.5 DMA 下溢错误
DMA 向 DAC 提供模式波形时，有时会出现 DMA 传输速度比 DAC 转换速度快的情况。此时，DAC 会检测到部分模式波形遭到忽略而不予转换。它随后会将“DMA 下溢错误”标志置 1。
可以使用触发定时器通过共享 IRQ 通道处理下溢错误，在 DAC 不通过 TIM6 触发时也可通过专用中断来处理。
0 Q) s" e, b4 W7 i
6 ~4 l$ _7 v, z9 H2 Y1.6 白噪声发生器
- Q3 \$ p" I5 O  D' b/ a& }1.6.1 定义

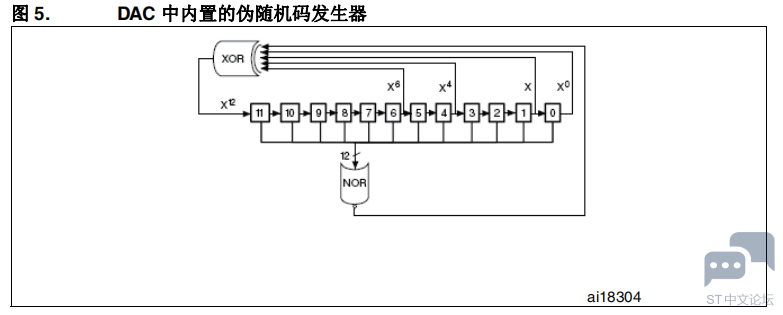

+ d9 D' I6 `- [& N% f$ H$ _/ zSTM32 微控制器 DAC 为用户提供了一个伪随机码发生器。根据移位寄存器上使用的节拍数，在序列重复前，可生成具有最多 2n-1 个数的序列。

# e! W  g1 I  g% U% P2 Q


6 s& H1 k2 |, y

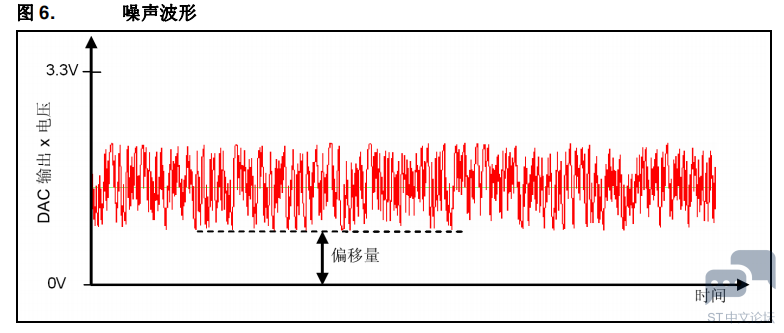

由噪声发生器生成的噪声具有均匀的频谱分布，可将这些噪声视为白噪声。不过，白噪声分布均匀，不具备高斯输出特性。
0 Z; R/ W* }* G# r9 w- D" q7 F% J
6 X" r( B8 I, W
4 n2 p- i& v, T. }5 @: F

/ D# M2 ~. f: I8 Y) _5 t

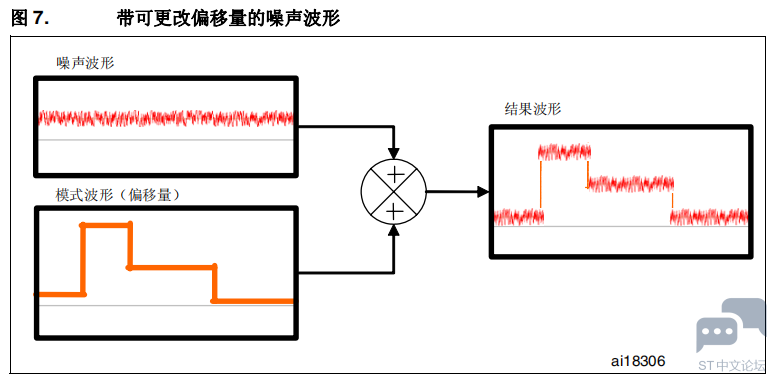

4 J3 ?( H; q& F噪声波形的偏移量可以编程。使用预配置的偏移量表更改此偏移量（信号模式），用户可获得与信号模式和噪声波形之和相对应的波形。

9 P2 S# s( `; p



1.6.2 典型应用
" U0 M; o6 p; U% V4 {( |0 X  \STM32 微控制器具有采样率高达 1 M/ 秒的 12 位增强型 ADC。在大多数应用中，这种分辨率已经足够，但在一些需要更高精度的情况下，可以利用过采样和抽选输入信号的概念，以减少外部 ADC 解决方案的使用并降低应用功耗。
STM32 应用笔记 AN2668 中标题为“使用白噪声进行过采样”一节中详细介绍了这些方法的详细信息。
白噪声发生器还可用于产生电子音乐，通常直接产生或作为滤波器的输入来形成其它类型的噪声信号。白噪声发生器广泛用于音频合成，通常用于再现钹等打击乐器的效果，这些乐器在其频域内具有较高的噪声量。
白噪声发生器可用于控制工程，以及放大器和电子滤波器的频率响应测试。
" |: D' y( j3 d白噪声是一种通用的合成噪声源，用于通过耳鸣掩蔽器进行声掩蔽。
* A+ c- j6 W! q" r0 U3 y' k
, ?) Z5 Q6 E9 ~9 }1.7 三角波发生器
1.7.1 定义

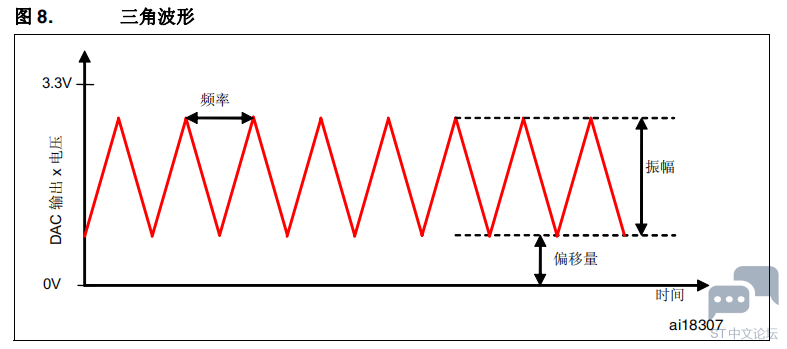

5 g2 @! d" a3 \# VSTM32 DAC 为用户提供了具有灵活的偏移量、振幅和频率的三角波形发生器。
理论上说，三角波形是一种由无限组奇次谐波组成的波形。

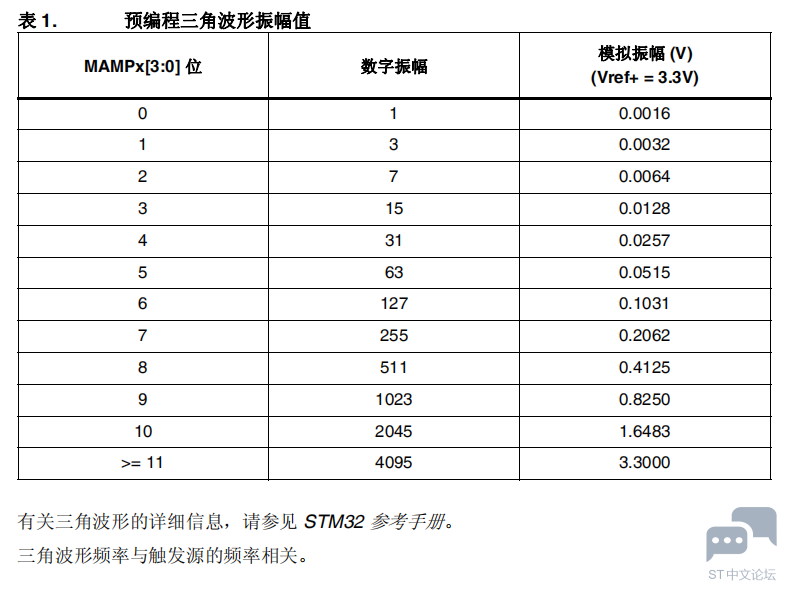

可以使用 DAC_CR 寄存器中的 MAMPx 位修正三角波形的振幅。
% ?5 `  h$ u. c
8 J* f9 f/ @, m; F! B0 l. B5 ~* Y' N) v
9 S. i/ m, [' Y
5 a# J8 n# ^/ c8 i+ S) ?2 M! p
4 v  W8 l9 f' B* f

* O5 B$ w! u5 ^2 l, H$ t
三角波形的偏移量可以编程。使用预配置的偏移量表更改三角波形地偏移量（信号模式），用户可获得与信号模式和三角波形之和对应的波形。
2 r2 n, _$ r4 x1 t- \2 ^; `1 i: u* h
7 B' t+ Q' s$ Q9 Z1 X
' Z+ Z) k' b8 Y( r# Z  G
- L" j) K5 e9 D) y2 @$ Q  F6 |8 k
' Z' X9 y/ @4 |  K6 ^
3 B% U3 }6 _9 b, O$ G5 i, g! m1.7.2 典型应用
3 L0 ?! i) a/ S# N2 C0 H) I( k" U由于三角波发生器的高次谐波下降速度更快，因此其音色比方波柔和，故而三角波发生器经常用于声音合成。
% @# h% d/ T, D; }  P3 h三角波发生器电路还可用于多种调制解调器电路应用。
( b' L! x' U, q4 S8 F& E
; q$ Y" u. K/ W) G! A3 m. j5 N

完整版请查看：附件
