引言
7 B1 T1 p, j3 d, F本文档的目标读者是希望利用基于ST电机控制（MC）板自行设计的应用板驱动永磁同步电机（PMSM）的用户。为此，本文档回顾了硬件、固件以及相关电机控制软件工具。
对于新项目，用户可直接使用STM32 MC SDK v5.0（X-CUBE-MCSDK和X-CUBE-MCSDKFUL）随附的电机控制PC软件工具。
下列文件可在www.st.com获取，可作为参考：
, g2 W5 o" b& B# o  s• AN2834：如何在STM32微控制器中获得最佳ADC精度
) }6 C* X7 z3 e# ~4 g• UM2392：STM32电机控制SDK v5.0.0固件入门
• UM2380：STM32电机控制SDK v5.0工具
% E3 I9 s- z0 O
; d( y3 |( f5 V; |6 O$ {
, `7 [0 p: Y! k3 K& f+ l  x% C$ G+ O1概述
STM32 MC SDK v5.0用于开发基于Arm®(a) Cortex®-M处理器的STM32 32位微控制器上运行的电机控制应用程序。

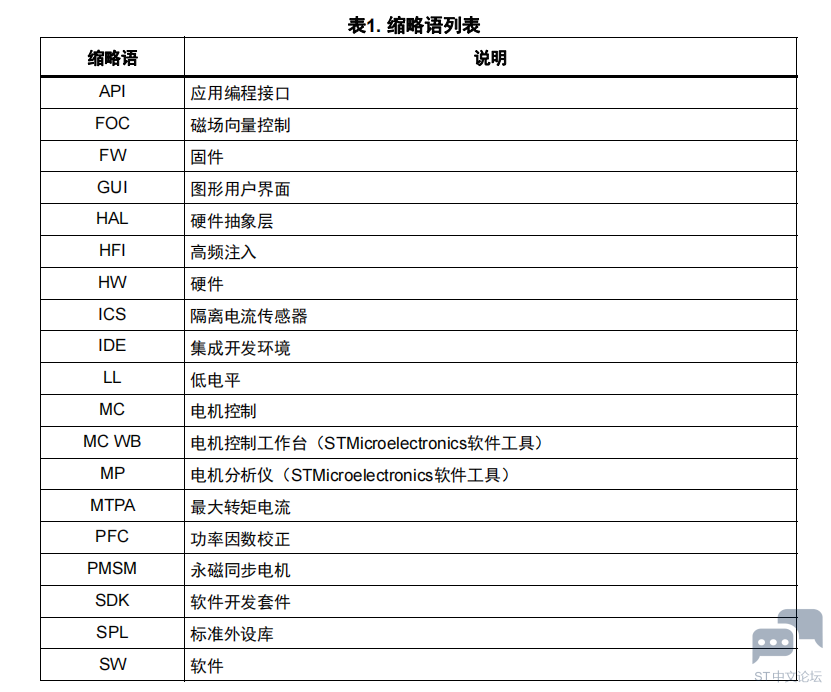

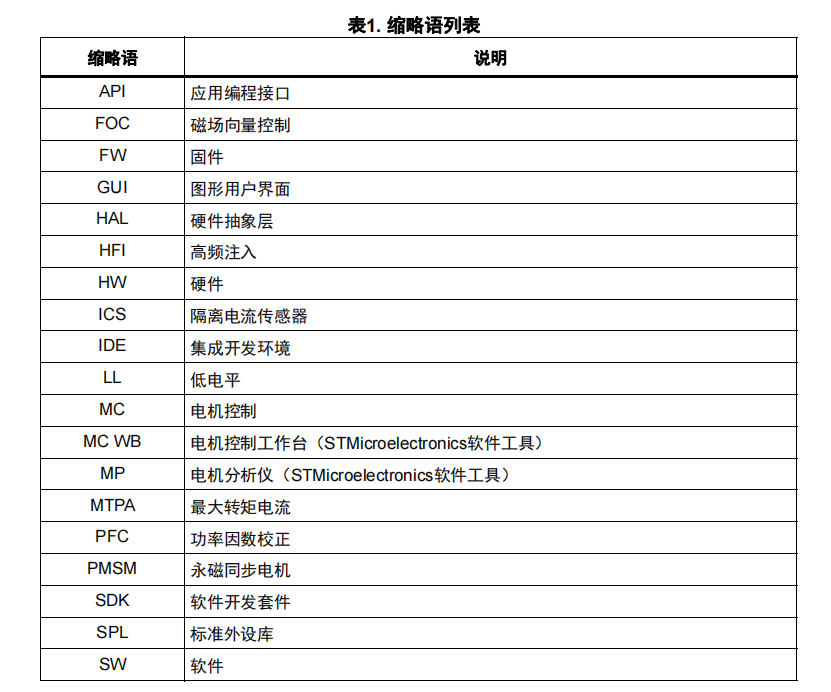

! s7 r$ w  Z5 m( r0 w5 ~$ v: Q- C表 1给出了相关的缩略语，帮助您更好地理解本文档。
8 z3 U9 `" e5 f- f% o" t


2 衍生设计
利用ST MC板设计新硬件板最简单的方法是执行以下步骤：
/ y+ i  J' p" d) U1 U1 Q0 e# }1. 选择相同的3相逆变器拓扑
a) 同一系列的STM32 MCU（例如STM32F303xx）
! X" b) F7 y2 Y4 {1 O5 bb) 相同的电流检测拓扑（例如电阻电流采样拓扑）
7 V- o% Y% X, q4 h& V8 yc) 相似的电机驱动器（例如TSPIN230作为三个半桥电机驱动器）
d) 相似的功率（例如X-NUCLEO-IHM11M1作为低电压/低电流）
2. 根据新硬件进行调整
- ?7 L; S, S$ c9 S6 ma) 计算电流取样电阻
b) 计算电阻网络增益
! j3 g1 M4 M7 J! Nc) 使用外部或内部运放元件
d) 使用外部或内部比较器
& t0 o1 H0 ~' s  Ie) 计算输入比较器的保护阈值源
3. 修改STM32工作站工程（PC软件工具）
0 M! t& K, V  G( K. Da) 找到所选ST示例
b) 更新所有硬件调整
3 x3 Y* w0 K' _3 o, m  v* n4. 基于STM32CubeMX工程进行修改（PC软件工具）
c) 如有需要，可将MCU系列换为兼容系列
8 r9 V# |# Z" Q' m7 P( gd) 完成应用配置
2.1 硬件设置
为提高效率，对三相电机的控制依赖于：
" A& f: }* h- F+ c) U- y! n8 e8 Z• 必选功能：
– 执行固件的微控制器
- L: o" i% }5 R2 a– 控制电机电压和电流的三相逆变器
– 反馈调节的电流采集
• 可选功能（本文档仅介绍了部分功能）：
– 可在电机启动过程中减小峰值电流的冲击电流限制器
– 可降低能耗的功率因数校正（PFC）机制
– 释放电机能量的制动机制
7 T0 A. Y0 x8 |– 监控输入电压的总线电压检测
% {+ d# Y6 q# z% t1 f) M– 保护人员和硬件的安全机制
– 从速度和位置传感器采集数据进行反馈调节

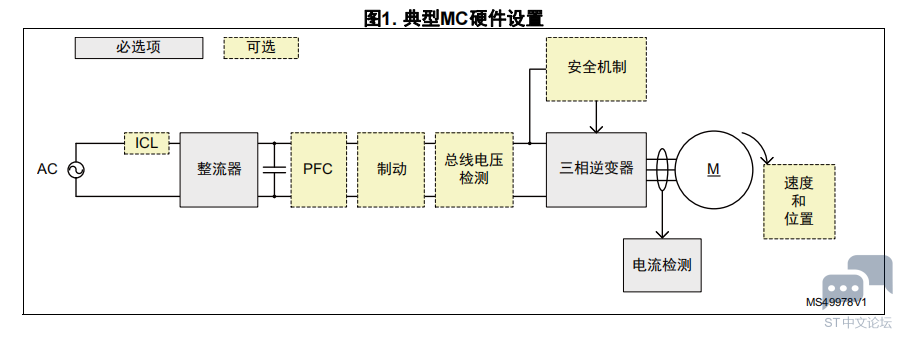

图 1显示的典型硬件设置（在ST评估板上实现）用于控制三相PMSM。



& y) M3 ^5 @; ~* f: N
3 \& d; o! c; v2 ^* C5 F2.1.1 3相逆变器

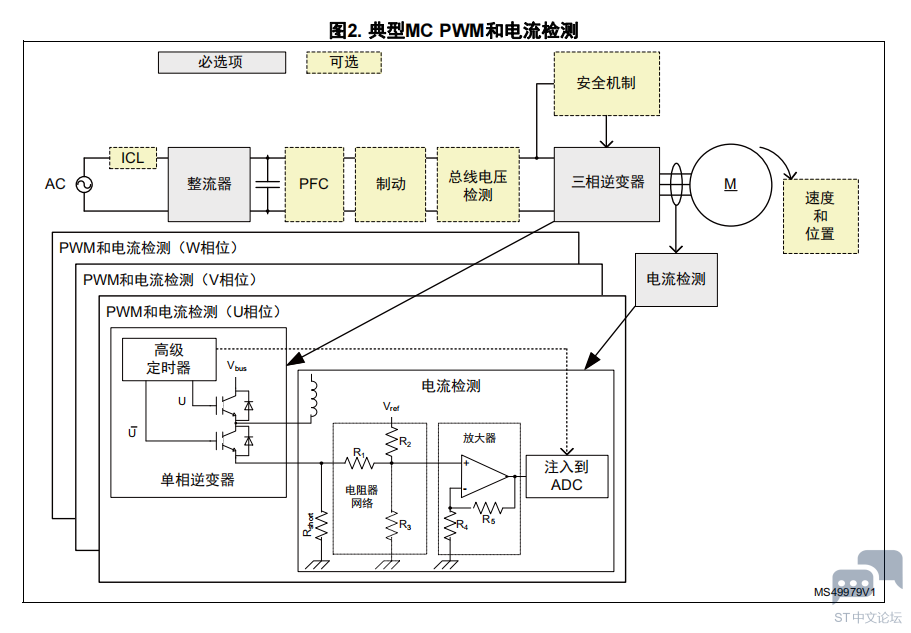

$ V4 S/ Z% N4 L8 J. _电机控制子系统使用一个高级定时器，其PWM数字输出用于驱动三相逆变器（参见图 2）。

1 w  r3 x0 `. H2 E
7 M4 {- n3 q7 [+ u8 N
) O- f/ D% S" {. U; u3 p4 c* e
在ST板上，功率级会实现高端和低端开关，以驱动三个相位。根据功率元件，对于每个电机相位，支持的PWM数字输出（或通道）为：
• 高/低端驱动
– 硬件会激活所需PWM数字输出及其互补信号。
! u# r4 D. p& W9 r: U– 用户需要使用STM32 MC工作站PC软件工具配置PWM开关死区时间，以免逆变器发生短路。
• 仅高端驱动
– 硬件启用驱动器并激活所需PWM数字输出。
– 用户需要确认所用硬件组件可管理PWM开关死区时间，以免逆变器发生短路。
2 o1 X5 T8 I: [从固件的角度来看，可通过STM32 MC工作站PC软件轻松配置驱动器桥。根据驱动器桥的硬件实现，用户可通过功率级区域中的专用相位驱动器块，配置驱动器桥死区时间值及其有效极性。

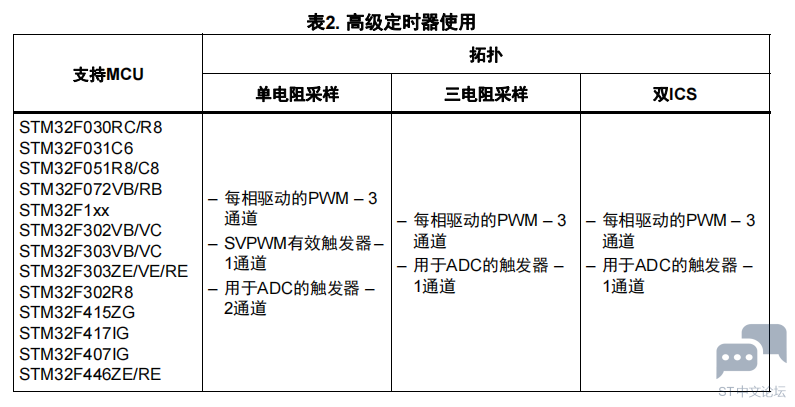

根据实现的电流取样拓扑以及所用PWM通道，可能需要其它定时器通道来触发ADC的采样时间（参见表 2）。
# w& r/ ^5 N4 p" d2 A
  w0 l+ x9 `  U

7 V7 j' D3 M, e# f4 c
! g: ^, y- R4 E8 [2.1.2 电流检测
出于精度方面的考虑，电流测量是由高级定时器触发的（利用其内部功能）。

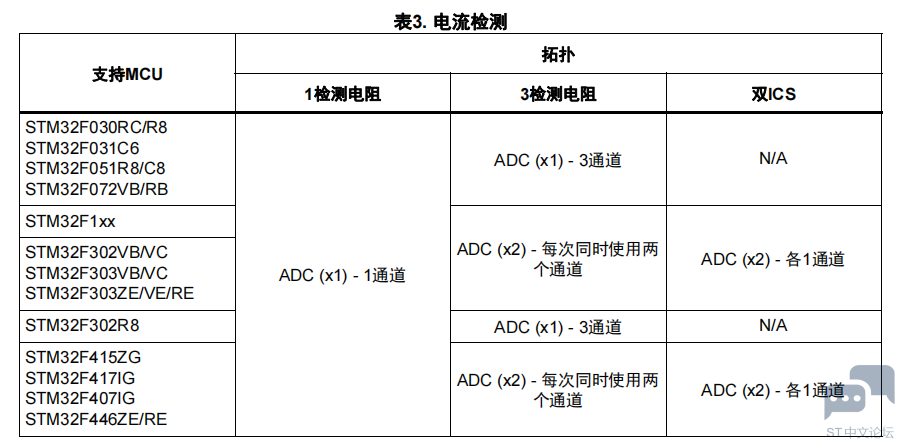

电机控制子系统需要使用ADC。根据所用ADC及电流测量拓扑，支持三种实现。
• 3取样电阻电流读取模式需要：
– 在电阻网络（R1，R2，R3）上测量得到有偏置的电压信号（实际是电机工作电流的数值），再通过电阻网络（R4，R5）放大后得到的数值。需要为每个相位实现该设置（共三次）。
– 两个ADC，每个ADC拥有两个通道，同时测量两个使能相位在此时的电压（精度最高），也可以使用一个ADC的三个通道测量两个使能相位在两个不同时间的电压（精度较低）。
• 1取样电阻电流读取模式需要：
% Z- ]. Y$ m8 ]6 w1 S& }( {2 f– 在电阻网络（R1，R2，R3）上测量得到有偏置的电压信号（实际上是电机工作电流的数值），再通过电阻网络（R4，R5）放大后得到的数值。该设置只需执行一次。
– 如果一个（或两个）相位在采样时间有效，可使用一个单通道ADC测量该时间的电压（每周期两次）。
/ G8 f7 I( g. ]2 R+ H/ ~; ?• 双ICS读取模式需要：
, |+ e! B0 [5 G$ Q8 ]: G– 如有需要，在电阻网络（R1，R2，R3）上测量得到有偏置的电压信号（实际上是电机工作电流的数值），再通过电阻网络（R4，R5）放大后得到的数值。至少需要为三个相位中的两个相位实现该设置。
" _; Q5 U# x( W# S% n1 P4 \8 `0 v– 两个单通道ADC可测量两个硬连接相位的电压（在相同的采样时间）。
* u7 w8 g8 C2 K9 G  S2 X6 d从固件的角度来看，可通过STM32 MC工作站PC软件轻松配置拓扑电流模式之间的切换。用户必须根据硬件实现使用功率级区域中的电流检测，对应的调整电阻器网络。



完整版请查看：附件
