前言
安全在电子应用领域起着越来越重要的作用。在电子设计中，组件的安全要求水平不断上升，电子设备制造商将很多新技术解决方案纳入了新组件设计。用于提高安全的软件技术不断涌现。硬件和软件的安全要求相关标准也在持续开发中。
由IEC（国际电工委员会）、UL（美国保险商实验室）及CSA（加拿大标准协会）颁布的全球公认标准指定了当前安全建议和要求，并被TUV及VDE（大部分在欧洲）、UL及CSA（目标市场在美国和加拿大）等机构归入依从性、验证及认证程序。
对于基于STM32 32位ARM® Cortex® 微控制器（受这些要求和认证管制）的应用，该应用笔记和相关软件X-CUBE-CLASSB的主要目的是促进和加速用户软件开发及认证程序。
安全软件包（自检库-STL）收集通用的测试组，这些测试组主要用于STM32微控制器的通用逻辑块。STL组基于独特的STM32Cube接口，带有特定的HAL（硬件抽象层）服务和ST发布的专用STM32产品驱动。系列差异被产品特定测试和新增设置所覆盖（如CPU内核、RAM设计、时钟控制）。
用户可将STL软件包和专用HAL驱动连同附加的产品特定测试及设置一起纳入最终用户项目。STL软件包的实现示例可用于主流STM32F0和STM32F3、高性能STM32F2和STM32F4及低功耗STM32L0和STM32L1系列的特定产品。每个例子都包括三个项目（IAR™-EWARM、Keil® MDK-ARM® 及Ac6 Eclipse™ 环境和工具链），建立在专用ST评估板上。
由于HAL服务统一的Cube接口，STL包的公用部分可重新用于STM32系列的任何其他微控制器。
用户必须了解STL软件包的方法及所用技术已预先认证。提供的示例说明如何将STL软件包和相关FW（HAL驱动）集成到应用中，最终实现和功能始终应由认证机构从应用层面进行认证。
注：意法半导体正逐步开发可支持新产品的衍生固件。为获得支持和可用示例的最新相关信息，请联系您的本地ST销售办事处。

' c8 T7 ]: E+ S) Y B2 A3 }
2 软件包变化概述
表 1总结了STL软件包及所含的HAL固件。


固件采用通用的目录结构。它基于可用的驱动组，专用于给定产品或与特定的HW开发工具相关。部分驱动与整个STM32系列和ST调试有共同之处。
表 2详细说明了基础结构，以B类要求为目标的自检程序和方法收集在通用STL栈和产品特定STL栈目录下。根据用户应用HW，其余驱动大多都有特殊用途，以最终用户项目的变更或替代为准。


特定STM32产品及专用评估板的所含项目已准备好，并在三大环境和工具链下进行了测试：
• IAR™-EWARM版本 7.80
• Keil®/MDK-ARM® 版本 5.06
• Ac6 Eclipse™ 版本1.8.0

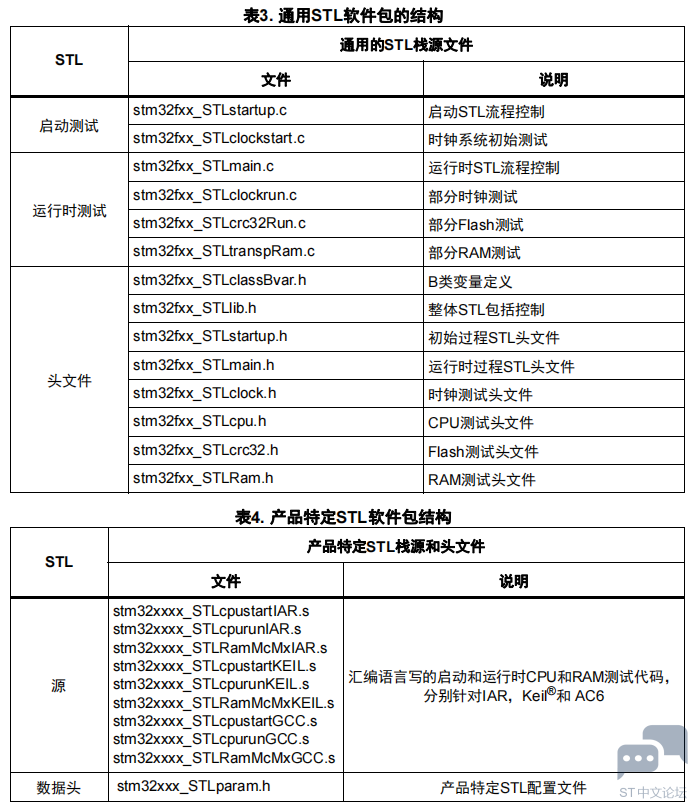

表 3 和表 4分别总结了这些项目的详细结构及STL栈常见和特定部分内所含的文件列表。

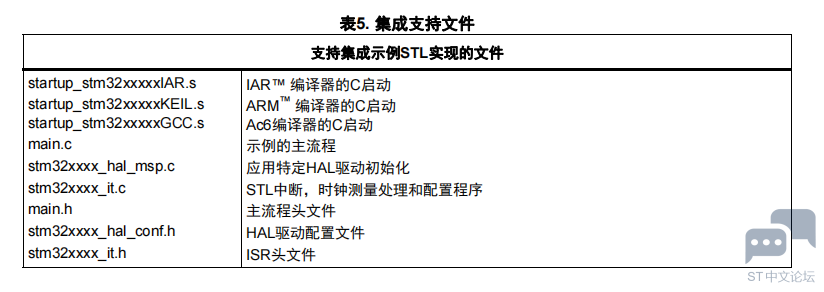

表 5列出了示例中所用的附加支持文件。
