STM32 ST-LINK Utility软件说明

[复制链接]
STMCU小助手 发布时间:2022-7-27 20:06
引言
5 x7 U8 r# ~, {2 E! r( y, \STM32 ST-LINK Utility软件通过ST-LINK和ST-LINK/V2工具加快开发环境中STM32微控制  [# {& [# L( o. U) L; G9 q7 V& B
器系列的系统内编程。
  H- V4 h4 L3 b本用户手册介绍了STM32 ST-LINK Utility的软件功能。在使用STM32 ST-LINK Utility时,建议下载STM8STM32微控制器的ST-LINK在线调试器/编程器用户手册(UM0627)或STM8STM32微控制器的ST-LINK/V2在线调试器/编程器用户手册(UM1075),它们提供了ST-LINK工具的更多相关信息。
. F' T, n! _$ P1 m8 U+ k$ [
8 S2 Z& h- j; ^3 |; S( d
注: STM32 ST-LINK Utility软件的产品编号为STSW-LINK004* O/ `1 E: r+ ]. W& h, X# C, l
- k) J) c/ K, F, m% Z
1 入门指南1 S7 S* T: o) y% i8 ^: o
本章介绍安装STM32 ST-LINK Utility软件的要求和步骤。
$ Q% y3 K$ S3 B" w
8 J9 p5 e1 x3 w7 s* g- s0 b

9 J- |9 `% O: [: }1 e: s  Y! R1.1 系统要求
; M" I5 o7 p) r9 W, J" SSTM32 ST-LINK Utility对PC配置的最低要求如下:
( b& K( P' z; g1 |具有USB端口和Intel® Pentium®处理器的PC,运行以下Microsoft®操作系统之一的32位版本:
, I6 y/ b, m- j5 J– Windows® XP- O2 c2 T& t4 |+ n9 W
– Windows® 7
8 h& y: [4 ^) L3 u1 D– Windows® 10
  G3 e" g6 |# W- X256M字节RAM: \* X% a! ^% Y5 W2 _
有30 Mb硬盘空间可用
6 N8 u! w5 a' O( K' X) d9 m" c7 u3 |2 z6 l2 `/ p
1.2 硬件要求
" D! o( _. a2 y# qSTM32 ST-LINK Utility可与以下器件一起使用:) f4 p8 r- Y2 S7 ^- c' X- j
STM32F0、STM32F1、STM32F2、STM32F3、STM32F4、STM32L4、STM32L1、STM32L0和STM32W系列3 p0 U9 O" {$ @1 r- h: u8 g" f4 z' s! M) I. @
ST-LINK或ST-LINK/V2或ST-LINK/V2-ISOL在线调试器/编程器探头
4 G4 Y7 K6 H  s5 z注: 在本文档中,ST-LINK/V2ST-LINK/V2ST-LINK/V2-ISOL,它们的功能相同。3 h: d& J8 N7 }6 f, M# M# W
1.3 安装STM32 ST-LINK Utility
; k. G' J- L. Q按照以下步骤和屏幕上的说明安装STM32 ST-LINK Utility:
# X- ]  i% {" `% I+ j6 m3 t1. 从ST网站下载STM32 ST-LINK Utility软件压缩文件。
( t6 B* `& ?; T6 f6 f! d2. 将.zip文件的内容解压缩至临时目录。
' Z- n2 |5 h" X7 f$ h* N: ~- h3. 双击解压缩后的可执行文件setup.exe开始安装,并按照屏幕上的提示在开发环境中安% U2 i9 X8 z+ G  A
装STM32 ST-LINK Utility。实用工具的文档位于安装STM32 ST-LINK Utility的子目录\Docs 中。- }. \8 {# Z  c( {" B7 U) [
注: 如果已经安装了STM32 ST-LINK Utility软件的更早版本,则按照1.4提供的卸载说明卸载该版本,然后再安装新版本。
2 h3 H  ]% `+ c% ~) Z  @' d1.4 卸载STM32 ST-LINK Utility+ g! i3 P5 A! E" V- Z+ d! P
按照以下步骤卸载STM32 ST-LINK Utility:
! o7 {9 \6 l) D: `1. 选择开始 | 设置 | 控制面板/ e1 z% N6 J& d% q7 \
2. 双击添加或删除程序
! L% ]% A$ _6 G- K9 \3. 选择STM32 ST-LINK Utility1 |* s/ E+ c8 G
4. 点击删除按钮。9 T- l# W. j! r

2 W/ u3 P) B+ ]* ]* d& R
2 STM32 ST-LINK Utility用户界面

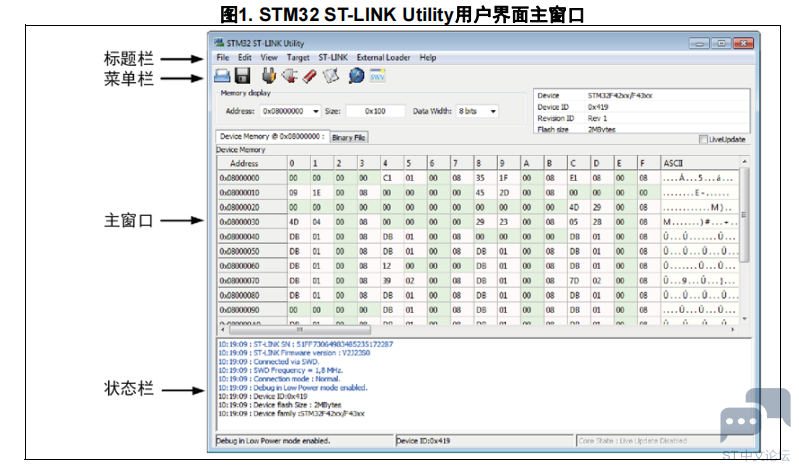

2 [1 E% p3 g/ e) G0 T2.1 主窗口
7 m3 F' R( q: G; L8 z3 Q* g
% {8 ]$ g  E9 k  @2 F0 x: F% L" E }S189H550XSI3WU1PFGF1XU.png 1 Q1 q6 X' S, m9 b# P3 ^
# _  p8 q) F5 {; J2 H7 K4 ~& d
主窗口由三个区和三栏组成,如1所示:
- M: j& N  [. m& s$ i. I8 j存储器显示区+ ?8 Y8 n# X2 N) L
器件信息区, K3 K& h- l. C+ W8 o0 j
存储器内容区
" v, v7 A! ~  |! T- ]9 O  M选中实时更新复选框可实时更新存储器数据
, ^+ `" n1 c! m' U9 d3.3中描述了此功能的更多细节)
* i" ]5 W$ D$ z5 H标题栏:当前菜单的名称
: i+ r* \4 D# A4 z9 J& Y1 y菜单栏:使用菜单栏访问STM32 ST-LINK Utility的以下功能:# W1 f$ c( ]$ E$ I
文件菜单1 c& z7 e7 M/ c( n+ @# Y8 d% }
编辑菜单
, b* d7 z+ c- I3 O$ \查看菜单( w+ h/ n/ |" g1 ]' y5 Q: v
目标菜单$ ?$ T' T  y  F& Y6 g1 y
帮助菜单
: I+ z. x/ G2 W; b% _* e- Y2.2中描述了这些菜单的更多细节。% ^" B. h# g; I/ x: {
状态窗口:状态栏显示:
0 ^9 @! b" ^7 M2 G连接状态和调试接口% R" O1 M' a2 B5 k) j8 n8 \) x
器件ID
  R1 p6 h% c+ ^1 t6 \. j6 n* I内核状态(仅在“实时更新”功能激活并选中了存储器网格时激活)7 W) n% b9 g# c! J7 ~
STM32 ST-LINK Utility用户界面还提供额外的表单和描述性的错误弹出消息。
4 n6 z7 }9 V& k: \+ q& [* M7 F) t, _6 E: }! G% H
2.2 菜单栏( }/ c" ?- M; o! ?* Y) u) I6 I

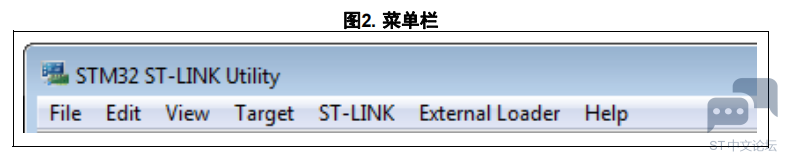

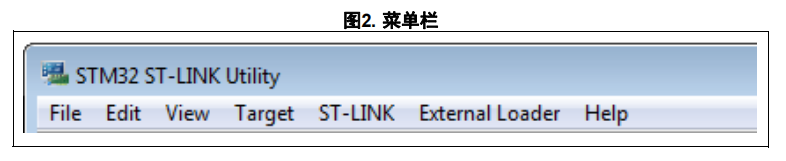

菜单栏(2)允许用户探索STM32 ST-LINK Utility软件的功能。
8 f  U* c  V# s$ X( `
0 m% L2 ~2 E4 s) t& R6 l( a
6 i& }; y# z$ M* T7 O& Z& ?' s
2 q& ~& K; }2 f1 W7 V. _  I  @+ m- G& r* z+ o. V; M% P
+ w! Y1 q3 W) ~* O! O

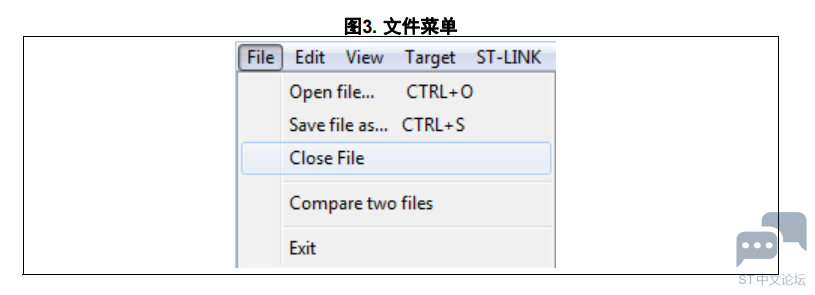

2.2.1 文件菜单# @$ Y8 N1 y# v1 ]
& y1 g1 r' i% U' ^
F5LHL0]QBB}`T0D(_AJMR%D.png 3 k7 d6 ?2 x, {$ o

- U1 Z) e( \: u1 H- K- y打开文件...             打开二进制、Intel十六进制或Motorola S-record文件。
! J: ^  O. Q5 X4 |$ i& v. K文件另存为...         将存储器面板上的内容保存为二进制、Intel十六进制或Motorola S-record文件。) r3 C! v+ L& U) J! U
关闭文件                关闭加载的文件。
$ `6 i: P, z+ d  H! ?比较两个文件         比较两个二进制、十六进制或srec文件。不同之处以红色显示在文件面板上。如果文件某部分的地址范围在另一个文件中不可用,这部分将显示为紫色。- @2 r; V2 V9 y- m% s3 ?: T0 i5 D
退出                       关闭STM32 ST-LINK Utility程序。* O8 r# e7 {8 _6 r! R) z
; {' b+ H$ w# m8 k) q. V
+ C' }8 g/ ^, U* |" A7 P- B1 k7 y
完整版请查看:附件
: I1 B' }! S& m5 z2 B
0 m0 l8 ^  a3 f5 O1 M: [' H: d; E6 i

CD00262073_ZHV1.pdf

下载

986.74 KB, 下载次数: 7
