前言
本篇主要是介绍一种处理问题的思路，即当我们在做STM32应用开发过程中，遇到芯片异常复位，或者进入了异常处理时，如何通过集成开发环境，如IAR，KEIL等查看相应的ARM内核寄存器，定位出应用软件产生异常的地方！


问题描述
某STM32用户反馈，当使用STM32L4芯片的时候，程序运行一段时间后，会忽然复位。复位后程序继续运行，但是还会继续复位，原因不详！


问题分析
针对于此类问题，我们可以按照一个统一的思路去处理。分析本案例的大致步骤如下：
1、初步确定复位的原因，是硬件复位，如外部NRST被拉低，还是软件复位，包括软件直接调用复位，或者看门狗复位，还是低功耗模式如standby模式被唤醒时产生中断；
2、查看复位状态寄存器了解复位大方向，然后做进一步得拆解分析。
3、目前客户项目的复位原因是因为看门狗复位，即客户使用了IWDG，但由于某种原因没有及时喂狗，导致IWDG超时复位。初步怀疑由于客户软件的问题，程序跑飞，进入异常处理。

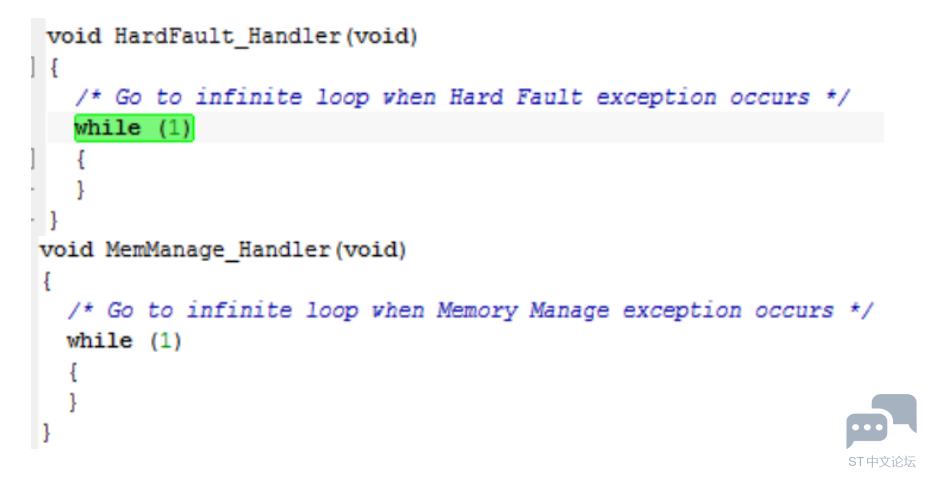

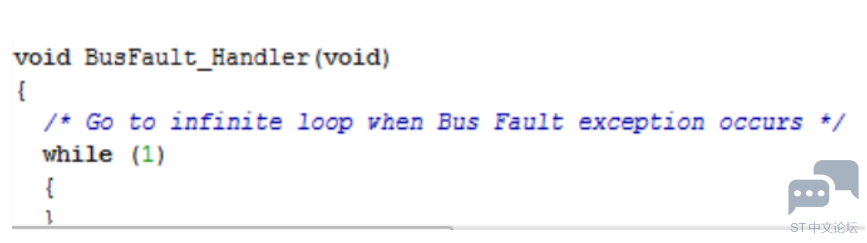

因为客户的异常处理函数中并没有做任何动作，导致独立看门狗IWDG复位。基于此，我们先关闭IWDG，然后在所有的异常处理中，先加入死循环并打上断点，对异常原因进行捕捉。

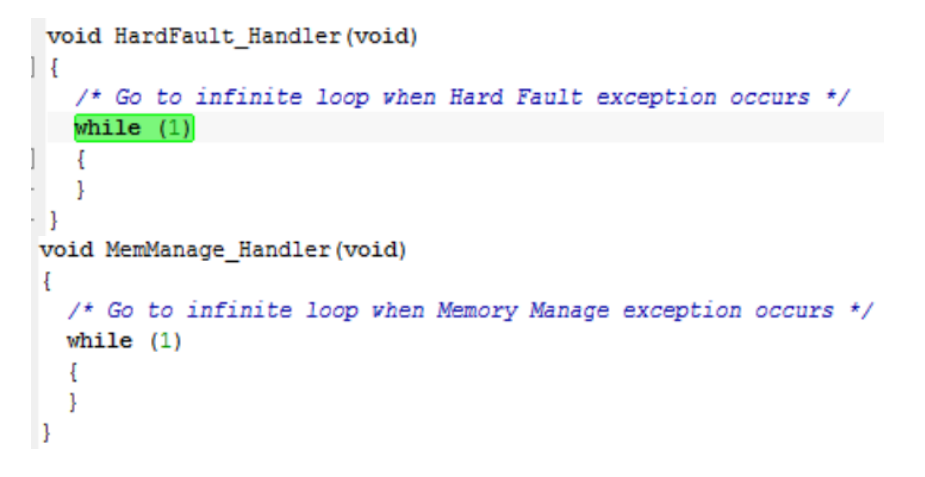

4、正如我们所猜测，的确是由于程序跑飞导致。程序停在了void HardFault_Handler(void) 。
通过查看 SP 以及回溯栈里面的内容，找到了对应的LR，具体方法如下：

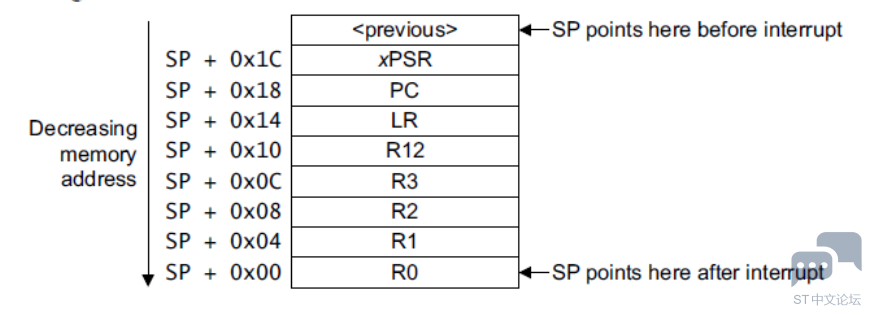

当中断产生时，按照上图所示的顺序进行压栈，同时栈指针SP--，即： R0, R1, R2, R3, R12, LR, PC,xPSR。

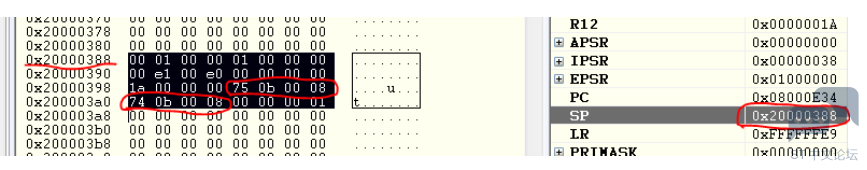

如上图所示，当产生异常时，如果call stack窗口显示不出来的话，只能根据core的寄存器手动回溯栈，以找到出错时的指针。根据ARM core的说明，SP+6，即红框的部分，为中断处理后LR和PC，据此可以追溯函数异常时的位置！

完整版请查看：附件
