NUCLEO-G071 使用 CubeProg 不能从 Boot 跳转到用户 App

[复制链接]

STMCU小助手发布时间：2022-7-30 21:56

文章
文章封面:
文章简介:	NUCLEO-G071 使用 CubeProg 不能从 Boot 跳转到用户 App

1. 引言
某客户使用我们的 STM32G071 MCU，使用 CubeProg 工具通过 USART 接口烧录程序后，执行 “Run after programming”并不能如期望般看到 NUCLEO-G071 LED 灯的闪烁。

2. 现象复现
HW ：NUCLEO-G071RB(MB1360C) ;

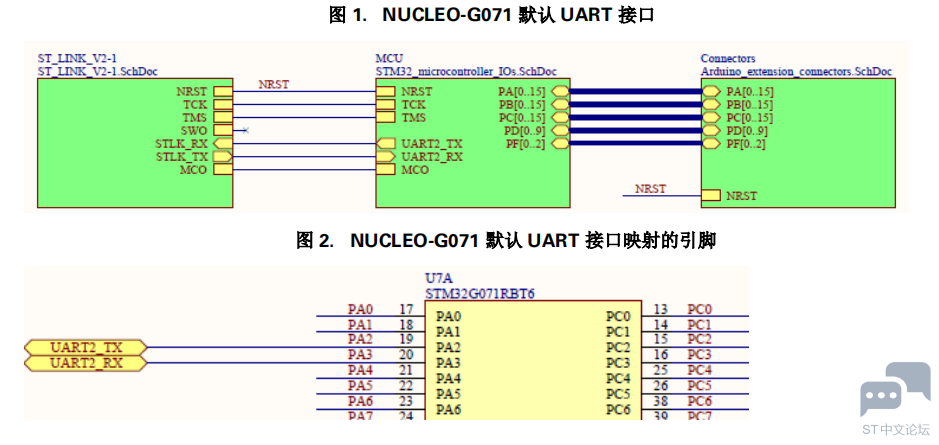

SW ：STM32CubeProgrammer 2.7.0 以及…\STM32Cube\Repository\STM32Cube_FW_G0_V1.4.1\Projects\NUCLEOG071RB\Examples\GPIO\GPIO_IOToggle\EWARM 编译生成的 Hex 文件 ;通过查询该 NUCELO-G071 对应的原理图发现：

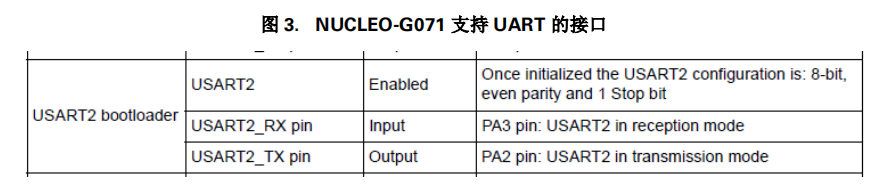

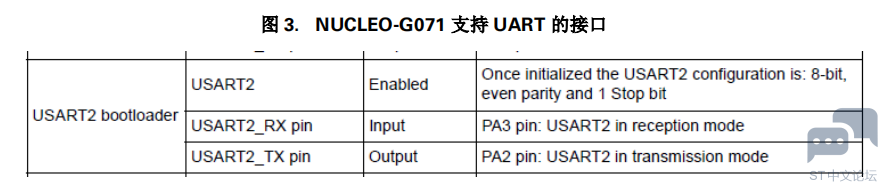

通过查询 AN2606 表格中 STM32G07xxx/8xxx configuration in system memory boot mode 的说明，发现 STM32G071 也支持 USART2,


通过上面两个资料的对比，我们可以断定硬件部分不需要修改。
对于软件部分，直接用我们的官方例程，路径如下：
…\STM32Cube\Repository\STM32Cube_FW_G0_V1.4.1\Projects\NUCLEOG071RB\Examples\GPIO\GPIO_IOToggle\EWARM 编译生成的 Hex 文件用于测试 ;
至此，软件和相关的硬件平台都已经准备好了，那接下来通过 CubeProg 下载程序。

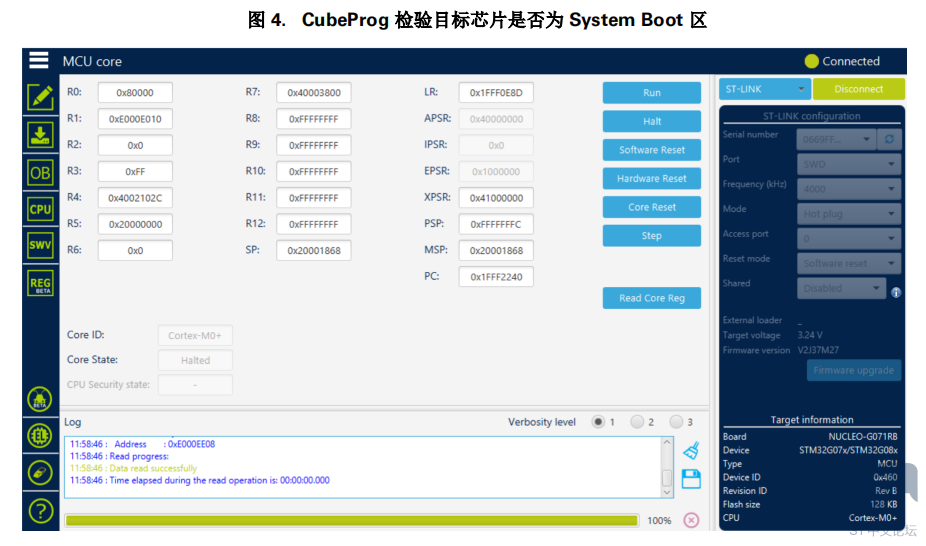

通过查看 G071 的参考手册，我们了解到 G071 芯片支持空片检测，所以简单的方法是先使用 CubeProg 全片擦除 G071 的整片 Flash 内容，这样再次上电时，G071 会强制进入到System Boot 区域，当然，在测试实验之前，你也可以通过 STLINK 接口，查看 PC 指针，验证下芯片是否处于 System Boot，如下：
