1. 引言
( \  |* w3 r3 `0 D7 U. B# _在电源变换器的控制方式中，BCM 模式即临界传导模式(Boundary Conduction Mode)，或者叫 CRM(Critical Conduction Mode)，由于其容易实现软开关，开关损耗低，EMI 小等优点在AC/DC 变换器中被越来越多的使用。本文在简单介绍 BCM 控制模式的基本原理的基础上，以STM32G071 为例，给出如何使用 STM32 系列 MCU 中的高级控制定时器来实现 BCM 控制 PWM的发波方案。


2. BCM 控制模式基本原理
# |4 ]2 J  m$ P2 x8 j( s关于 BCM 控制模式的原理请参考 LAT《BCM 控制模式在 STM32 MCU 中的实现》。
" }) ]9 }( F% R3 I
( {  q3 O6 m  L" j1 L8 c6 c
3. 高级控制定时器 BCM 控制解决方案
3.1. 方案需求描述

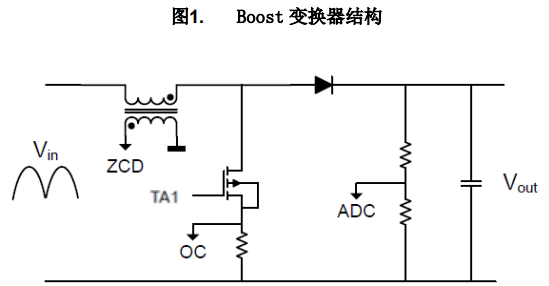

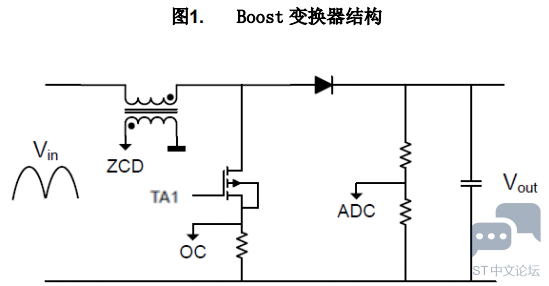

, x: p1 f# \9 A! V基于 BCM 控制模式的原理，接下来以 BOOST 变换器进行 PFC 为例，给出使用高级控制定时器完成 BCM 控制 PWM 发波的解决方案。BOOST 与 PFC 的工作原理在此不再介绍，可通过网络搜索相关文档进行了解。



; n9 ^0 f' J, W/ r" z9 v

为了完成 BCM，除了定时器资源之外，还需要如下的功能：
1、电流过零点检测功能；
2、过流保护功能；
1 W- K1 p4 L, M+ ]3 X! J4 M
+ Y! Z9 a8 e2 M( z过流保护时强制封锁 PWM 输出，可以实现 cycle-by-cycle 保护；也可永久保护，直到软件中重新使能 PWM 输出。
; W& r. V" N  U7 [% G& h7 `4 Y对于电流过零点与过流保护检测，可以直接使用 STM32G071 片上的比较器来完成，且其比较器的比较参考点也可以直接使用片上的 DAC 输出，如果所选用的 MCU 片上没有比较器，则需要使用片外比较器来完成检测。本例中的过流保护采用 cycle-by-cycle 保护方式。

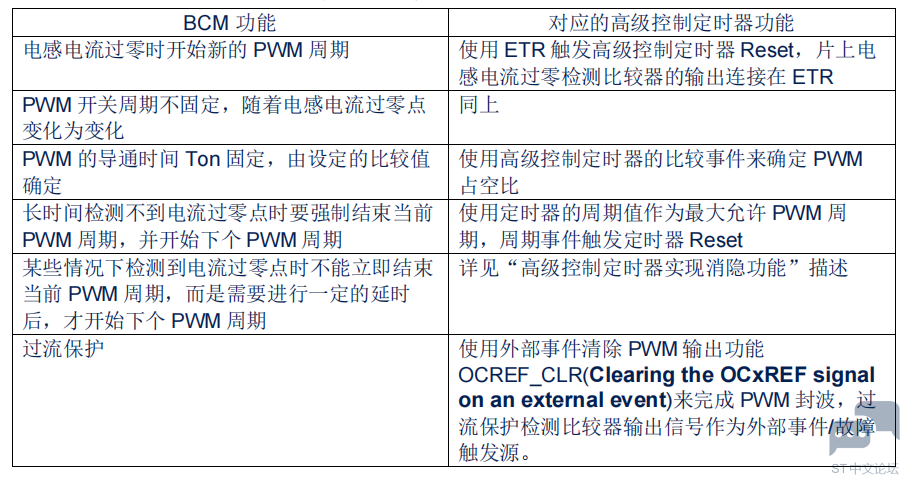

4 }0 [( \( h% R 下表给出了针对 BCM 控制，高级定时器使用的对应功能。



2 p, d% b' w  e/ i" @5 C

完整版请查看：附件
