前言
STM32 高级定时器提供了丰富可调的功能。应用中，需要输出固定个数 PWM 脉冲时，可以利用 STM32 高级定时器的硬件机制，实现在不占用 CPU 资源的情况下，输出固定 PWM 脉冲数。本文利用 STM32CubeMX，介绍如何利用 STM32 的高级定时器实现固定个数 PWM 脉冲的输出。

一实现机制

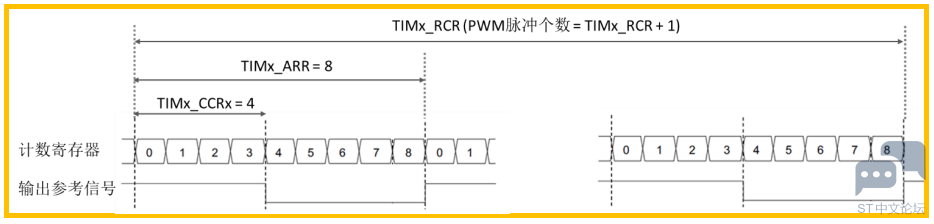

利用 STM32 定时器的 PWM 模式和单脉冲模式，结合高级定时器独有的重复计数（TIMx_RCR 寄存器）功能，实现固定个数 PWM 脉冲的输出。实现机制如下图所示。

根据应用需要，利用自动装载寄存器（TIMx_ARR）、预分频寄存器（TIMx_PSC）等配置对应的 PWM 周期；利用自动装载寄存器（TIMx_ARR）、TIMx_CCRx 配置需要的占空比；利用 TIMx_RCR 配置需要的脉冲个数，TIMx_RCR 的范围为 0~255，所以利用这种机制，输出 PWM 脉冲的个数在 1~256 范围内。
在启动 PWM 前，开启单脉冲模式（单脉冲模式会在更新事件发生时，停止计数器），高级定时器在输出对应个数的PWM 脉冲后自动停止，实现输出固定个数 PWM 的需求。更多关于配置细节的介绍请参考文档 RM0090。

二实现例
首先利用 STM32CubeMX 生成 PWM 输出的初始化工程，然后介绍如何通过简单的添加，实现固定个数 PWM 脉冲的输出。
本文中例程基于 STM32F4xG-Eval 板和 HAL 驱动库，利用高级定时器 1 的通道 3 输出 PWM 脉冲。为简化演示环节，本文中不对 STM32 时钟、PWM 周期等配置来源做细节讨论，具体实现可参考 STM32 参考手册中定时器章节，以及 ST 提供的PWM 例程。实现步骤如下（开发者也可以直接在 PWM 例程上做修改实现，从而省略 STM32CubeMX 生成工程的步骤）：
1. 利用 STM32CubeMX 获取 PWM 输出的初始化工程。

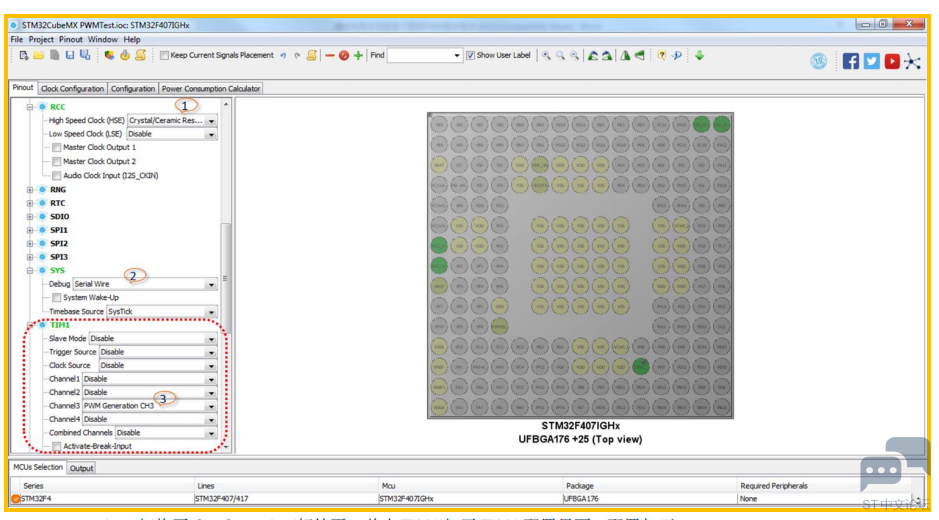

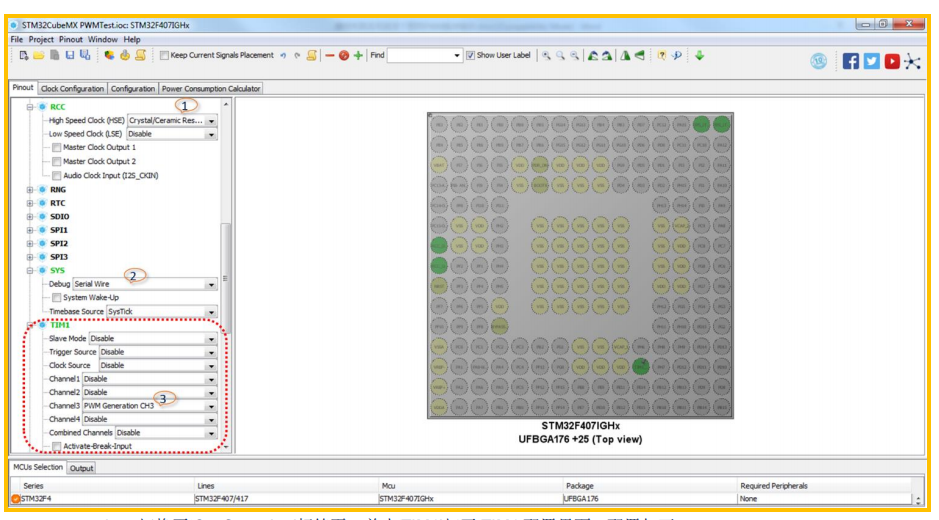

a. 选择对应的目标微控制器（本文采用 STM32F407IG），选择调试接口、外部时钟（根据硬件平台情况）、
高级定时器 1 通道 3 选择‘PWM Genration CH3’（其他通道也支持）。

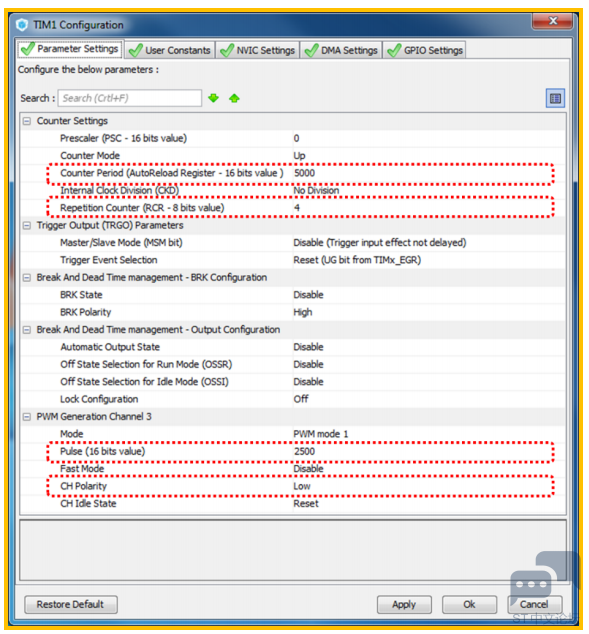

b. 切换至‘Configuration’标签页，单击‘TIM1’打开 TIM1 配置界面。配置如下。


Repetition Counter 决定了 PWM 脉冲个数（Repetition 值 + 1）。更多详细介绍请参考对应 STM32 的参考
手册中定时器章节。

2. 在生成工程的 main.c 中，添加单脉冲模式的支持，实现固定个数 PWM 脉冲的输出。
下述指令，产生固定个数的 PWM 脉冲，然后 PWM 输出自动停止。注：停止时，电平对应为 CH Polarity 设置状态。

/* USER CODE BEGIN 2 */ 4 d; S% O, K. ]* O+ t. C. V" O
/* Reset the OPM Bit */ N2 u r8 F9 O7 l' L* G5 h) o
htim1.Instance->CR1 &= ~TIM_CR1_OPM;
, Y' g) k; o; L. c: [1 x
/* Configure the OPM Mode */6 c0 T% M$ a' L2 j S6 b
htim1.Instance->CR1 |= TIM_OPMODE_SINGLE;
# D) ?- z1 g! @; h+ ?1 N+ p, }9 z. E1 V
$ s D; J' N' t. y$ {% r
if(HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_3) != HAL_OK)! m% }$ P" q0 T) R0 R
{- J$ u% k$ P* ]( C# R2 }
/* PWM Generation Error */: `" m3 X# a' J2 C3 I( L1 S! }
Error_Handler();) X* t% z& O6 U! e: K& L
}$ ? a6 g+ }- T; b2 k; v7 J' g
/* USER CODE END 2 */

复制代码

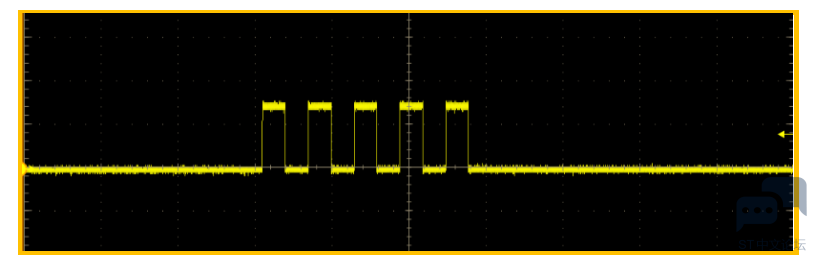

按照上述配置及调用，输出 PWM 脉冲如下图所示。
另外，在再次启动时，如果需要更改 PWM 脉冲个数，仅需更改重复计数器参数即可，如下方式所示（输出 10 个 PWM脉冲）。

htim1.Init.RepetitionCounter = 9;
5 i' e3 g6 j" m- Y; A. g
if (HAL_TIM_PWM_Init(&htim1) != HAL_OK)
( y% W" ^9 D% x5 |8 z" w; E
{
, Q/ `$ U+ c: N6 O; `1 K
/* PWM Generation Error */$ c$ {5 [* i( w. l9 A4 O/ y
Error_Handler();6 |! D( ?- r$ x9 h; m, D
} ) a+ p3 N: k- s. Z4 V6 M
if(HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_3) != HAL_OK)' H9 ~4 ~& v- g( W" z4 w
{
4 S+ z: C9 S* W# D8 k5 o5 p
/* PWM Generation Error */8 l2 I2 L' |% Y6 ]7 V3 |% i0 i
Error_Handler();: ]% d3 ^- G9 S* k; V
}

复制代码

三小结
通过使用高级定时器独有的重复计数器，能够在不占用 CPU 资源的情况下，实现固定 PWM 脉冲数的输出。如果没有额外高级定时器可用，可以利用普通定时器，通过在比较中断中计算产生 PWM 脉冲数，到达指定的 PWM 脉冲数时关闭定时器实现，这种方式会占用少量 CPU 资源处理中断服务。
