1.引言

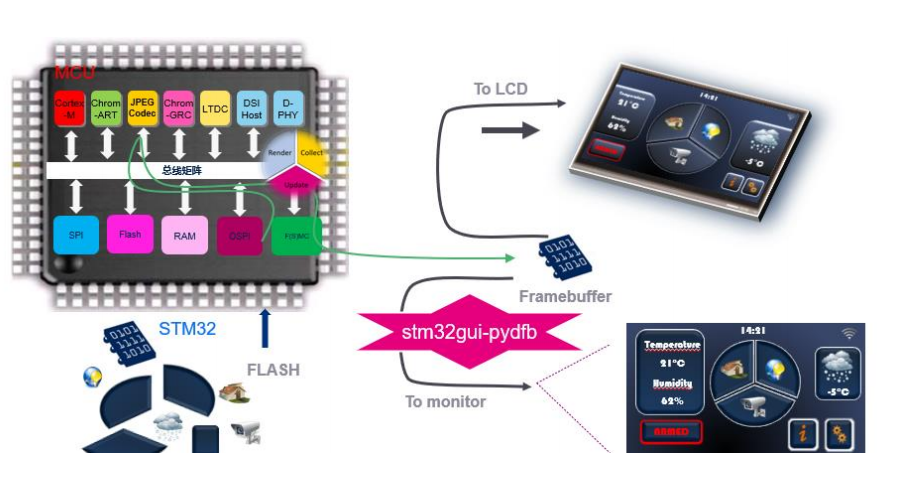

如下图所示，在一个 GUI 显示应用中，TouchGFX 图像库会根据 GUI 显示的输入进行以下处理 :
6 S) K$ U  g+ P) P$ E2 Q- 收集 -> 更新 -> 渲染
) m* ~" v( R. Y( ~在整个图形处理过程中，图像的数据(如 png/jpeg/font 等)会以像素字节流在 MCU 内部和外部传递.由于 GUI 是一个较为复杂的系统，其中包括了很多的部件在同时运行(CPU/Memory/LCD 控制器/操作系统/图形库…)，因此在整个 GUI 显示过程中，如果发生显示异常，通过查看图形缓存中的像素字节数据 (如在 memory 窗口中查看一段内存)难以判断绘图过程是否正确.
基于以上的考虑，我们使用 python 开源包 pyswd 的制作一个 stm32gui-pydfb 的 python 脚本工具，用于实时查看图形缓存中的图像信息.
, E5 K! }. i- h. z* O& I+ W( Z6 |9 u$ d
$ b1 A" T5 M! @6 m6 j; \, b* A



3 a- }1 _: y4 R' H+ b2 L. t8 S2.例程开发步骤如下
; i/ X( ?" Z% P+ r. _2.1 开发环境安装：
: i' \1 t; _% D2 C3 C0 _' l7 t! n2.1.1 安装 minicomda 并设置代理信息.
2 R* `6 N. l! w7 B0 W9 Usetting.condarc
/ z* ]! a3 o) i6 k2 W# J* zssl_verify: true
( X2 S! g. i9 q( B1 mshow_channel_urls: true
" N9 ]) t/ l5 y" W
" y8 [9 x# X& |! h8 C! C6 W' ~2.1.2 创建 python3.9 环境(命令行终端)
: ^+ a- E& j! t4 O. Zconda create -n py39 python=3.9

- K) l. @# f/ I: n" [3 h8 p2.1.3 libusb 安装
( M: \0 P  S$ Jlibusb-1.0.dll 拷贝到 python 安装目录 C:\Miniconda3\envs\py39\
9 V6 r* d7 p8 y
2.1.4 pyusb 安装(命令行终端)
$ ?. [# \5 i9 R, _8 `! Upip install pyusb-1.2.1-py3-none-any.whl

2.1.5 安装 python 图形处理包 Pillow(命令行终端)
2 b& `3 J1 u5 a: y% ypip install Pillow-8.3.1-cp39-cp39-win_amd64.whl
1 N3 w7 A- K4 q# `
& s5 k: n0 ?$ ~6 K% y2.1.6 pyswd 安装
4 i9 k4 r) Z3 S. g1 F; k& A- 进入 pyswd 目录
7 P" t( P* _9 P* c2 I- d0 ?1 T- 执行安装命令(命令行终端)
: h' u* `7 z0 I  H* f9 N/ bpython setup.py install

2.1.7 环境测试
-进入到 stm32gui-pydfb 路径并进入 python3.9 的环境.

1. $ > conda activate py39

2. (py39) $ > sh pydfb.sh

3. check the output picture on ./fb folder

复制代码

2.2 ：目前支持的板子
8 }: ?4 `, P) g; y# c+ W#bconfig="stlink-f746d-rgb565"
9 N1 y! G9 U) f#bconfig="stlink-h7b3-rgb888"
bconfig="stlink-h7b3-gray4"

& r. {- T1 Y1 [6 q1 z5 J% A6 i2.3 ：如何添加新的板子支持
2.3.1 目前支持的像素格式为 RGB888/RGB565/GRAY4，分别对应 stlink 目录的三个脚本：
- stlink-rgb888.py
/ Z9 t2 Q8 e) D, {# f0 D) r  y$ M0 v" J: W* L- stlink-rgb565.py
8 V- S; b* a$ p& X7 ^) R- stlink-gray4.py

1. #bconfig="stlink-f746d-rgb565"

2. #bconfig="stlink-h7b3-rgb888"

3. bconfig="stlink-h7b3-gray4"

4. echo $bconfig
   $ c5 b% l; W! a" R9 M
5. if [ $bconfig = "stlink-f746d-rgb565" ] ; then

6. ./stlink/stlink-rgb565.py 480 272 rgb565 0xC0000000 ./fb/$ts-$bconfig-fb1.png

7. elif [ $bconfig = "stlink-h7b3-rgb888" ] ; then

8. ./stlink/stlink-rgb888.py 480 272 rgb888 0x24040000 ./fb/$ts-$bconfig-fb1.png

9. elif [ $bconfig = "stlink-h7b3-gray4" ] ; then
   . V7 s1 r1 R3 D& f" K- a( ?9 L
10. ./stlink/stlink-gray4.py 480 272 gray4 0x24040000 ./fb/$ts-$bconfig-fb1.png

复制代码

( S4 U/ ]+ K0 [( L' N2.3.2 如果新增加的板子的颜色格式为以上 3 种之一，则采用下面的方法添加，如以下参数 :
$ N& D! y8 X2 p+ D- 颜色格式 RGB888
- 分辨率 : 800x480
- 图形缓存地址 :0xD0000000
: ^; U) Y4 N0 M* V8 w* w5 E- 板子名称为“f769d”

  V6 \; q# Y1 g1 Y: \! u" ]) f完整版请查看：附件
