一 . 简介
本次教程使用的是1.54寸240*240像素的tft屏幕，其接口协议为SPI协议。在使用的过程中仅需要四根数据即可驱动点亮屏幕。然后硬件使用的是STM32F103C8T6核心板，用的是SPI2。一般购买屏幕的话它们会提供对应的例程，直接拿过来修改即可。

0 o) V1 V. {& `二. 屏幕的使用
9 I3 m  J0 H9 \8 s; X$ ~第一步肯定是引脚初始化，接口是SPI接口，所以也需要对SPI进行初始化(软件模拟SPI时序的话就不需要，硬件SPI需要)，如果需要用到DMA进行加速的话，也需要对DMA进行初始化(不用DMA显示一副图片的速度比使用DMA的要慢上几倍，如果不显示图片的话可以不进行初始化)。

1.屏幕引脚介绍:
" d1 E' r  z2 }/ w% uDC: 写数据后命令控制，1为数据
- N6 H! q. m5 E# tCS：片选，低电平有效
RES： 控制lCD重启
7 i3 S" F; r# P' J) z0 n. w7 eSDA：SPI的MOSI线
+ C. A3 Z( j; u) {, X2 ZSCK：SPI的时钟线
! ?* w: L* H) uBLK：控制LCD是否显示，不进行控制的话直接接高电平即可(这里直接接的高电平)
2.引脚初始化
- T2 i7 j# f& T# ]这里除了SDA和SCK是SPI信号线需要进行复用之外，其他的都可以当做普通的IO进行初始化即可。查看手册可以知道SPI2的时钟映射到了GPIOB-Pin13，MOSI映射到了GPIOB-Pin15（一下子找不到了￣□￣｜｜）。对其引脚进行复用初始化即可。
3.SPI初始化
这里就直接上代码了

1.     SPI_InitTypeDef SPI_InitStructure;

2.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE); //初始化SPI2端口时钟

3.     SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
   - H7 _* e- I- W3 _6 f/ B/ g; q5 h
4.     SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;

5.     SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;

6.     SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
   6 s7 V* V) B- [& F" v
7.     SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;

8.     SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
   8 I: R5 E% b/ I3 R
9.     SPI_InitStructure.SPI_Direction = SPI_Direction_1Line_Tx;
   7 i  r; Z+ z1 G8 Q5 H
10.     SPI_InitStructure.SPI_CRCPolynomial = 7;
      r9 ?9 P( E. G- @% g
11.     SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;
    " W6 y* V5 n, f" d
12.     SPI_Init(SPI2,&SPI_InitStructure);

13.     SPI_Cmd(SPI2,ENABLE);

复制代码

4.DMA初始化

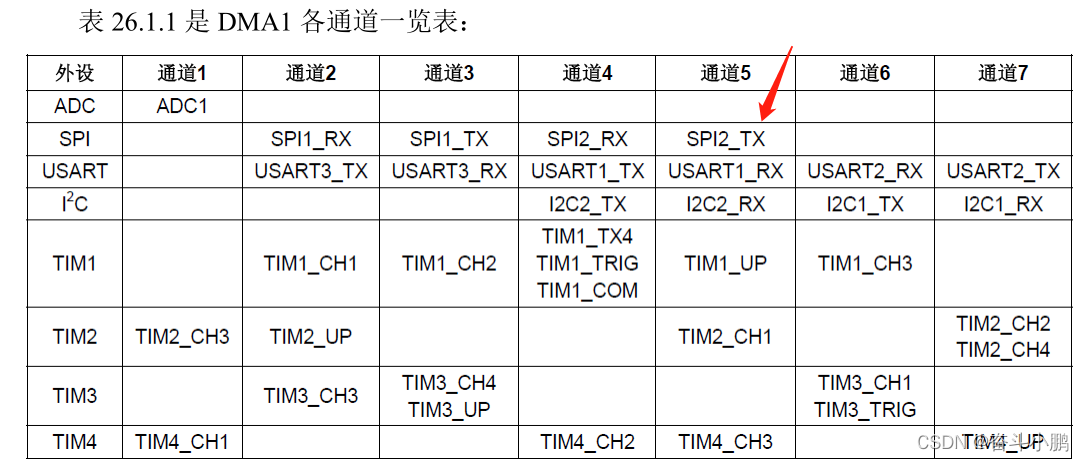

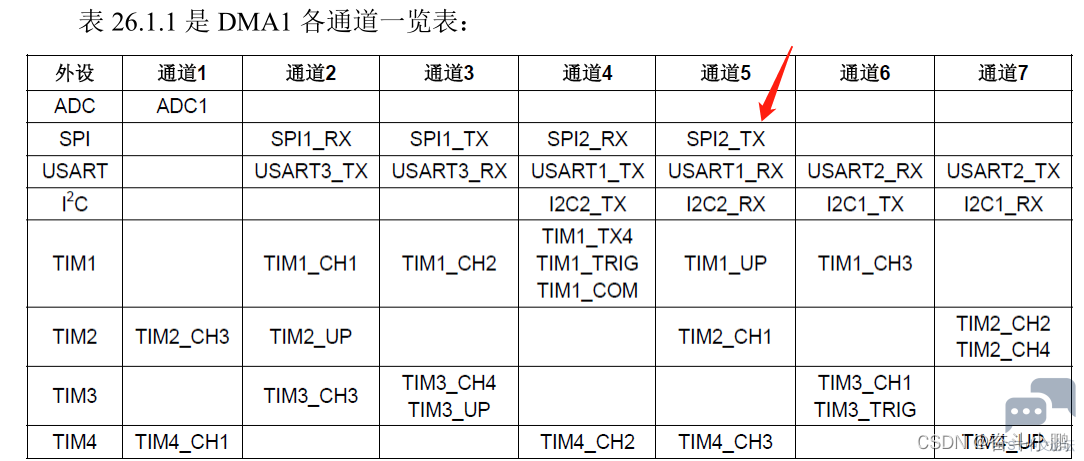

; ^2 k. v/ w3 r3 J需要查看SPI2的Tx是使用的DMA1的那个通道，这个也需要查看手册。如下图，映射到的时候通道5，根据这个就可以进行初始化了。
9 j) y; L! F+ ?5 |6 m% ?9 W4 a

1. DMA_InitTypeDef DMA_InitStructure;
   % x0 \; @; z, f, w8 D
2.
   * S6 d9 `. c2 |3 {# {: R
3.     RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

4.
   : [+ j, Z  n; c
5.     DMA_DeInit(DMA1_Channel5);

6.     DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32)&SPI2->DR;

7.     DMA_InitStructure.DMA_MemoryBaseAddr     = (uint32)buffer;    //发送数据的内存地址

8.     DMA_InitStructure.DMA_DIR                = DMA_DIR_PeripheralDST; //方向为内存到外设
   % A5 [5 ~- m) [- l! ?
9.     DMA_InitStructure.DMA_BufferSize         = 480;   //数据大小
   ) L% L! L5 \! ]2 a
10.     DMA_InitStructure.DMA_PeripheralInc      = DMA_PeripheralInc_Disable; //每发送一个外设地址不变

11.     DMA_InitStructure.DMA_MemoryInc          = DMA_MemoryInc_Enable; //每发送一个内存地址加一
    7 e& k3 x7 v) a$ q
12.     DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
    + z; p+ f% ?: @  c$ R
13.     DMA_InitStructure.DMA_MemoryDataSize     = DMA_MemoryDataSize_Byte;

14.     DMA_InitStructure.DMA_Mode               = DMA_Mode_Normal;
    4 S+ M( a+ p+ G9 }) ?9 K. h, L
15.     DMA_InitStructure.DMA_Priority           = DMA_Priority_Medium;

16.     DMA_InitStructure.DMA_M2M                = DMA_M2M_Disable;
    ) }* }* k0 c" X6 b
17.     DMA_Init(DMA1_Channel5,&DMA_InitStructure);

复制代码

$ J8 N8 v6 w+ \3 [3 s' s) Q5.然后就是对LCD屏幕的初始化了，也就是配置对应的寄存器。这个可以拿卖家提供的直接拿来用就可以。
- A) F- ?  b8 s. K) ~- m这里我们就完成了所有的初始化工作了。
8 A1 A  j& A; H! r) V

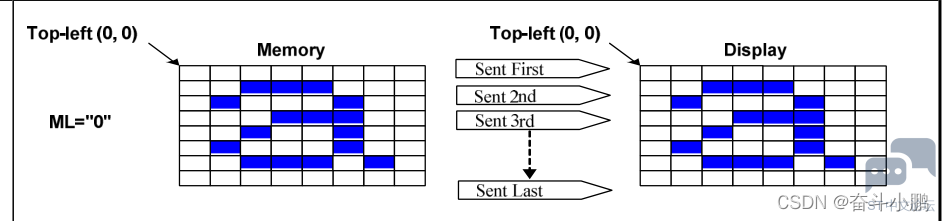

1. 设置数据地址范围
% _: E+ s1 z2 J每次发送显示数据的时候，需要设置显示范围，也就是行列的起始值。设置好范围，然后就发送对应大小的数据即可。其显示发送为从左往右，从上到下。
/ W" K; y0 R/ T% g4 C
' t; r0 n7 m) Z) ?: H, u

1.
   7 N( G) h0 v/ L7 I; P1 A$ x
2. //设置数据显示地址范围

3. void LCD_Address_Set(uint16 x1,uint16 y1,uint16 x2,uint16 y2)
   ' [  b* y1 L5 U7 X  X
4. {
   ! A3 ]7 R- r; L& n7 N
5.     LCD_Write_Cmd(0x2a);//列地址设置
   $ h' L4 e* P, |
6.     LCD_WriteDisplayData16(x1);

7.     LCD_WriteDisplayData16(x2);
   6 U2 D* Q! O: z
8.     LCD_Write_Cmd(0x2b);//行地址设置
   ! B3 a% Q8 C; J! c/ x% X1 ^
9.     LCD_WriteDisplayData16(y1);

10.     LCD_WriteDisplayData16(y2);

11.     LCD_Write_Cmd(0x2c);//储存器写
    . g' l3 A( C# D+ l
12. }

复制代码

2. 点亮LCD屏幕

1. //LCD全亮
   + {, j$ {2 a, ~, m$ u# B) V
2. void LCDFullOn(uint16 Color)
   5 o7 W) e8 z7 W. b& Q8 [
3. {

4.     uint16 i,j;
   - S% J! j5 [7 a
5.         LCD_Address_Set(0,0,LCD_Width-1,LCD_Height-1);
   2 k" ^: W, t& i. {, c% L! T' E* o$ c
6.     for(i=0;i<LCD_Width;i++)

7.           {
   * V) n5 B5 Q/ b9 _
8.                         for (j=0;j<LCD_Height;j++)
   : H3 ~  n3 o/ H  _
9.                                 {

10.                                         LCD_WriteDisplayData16(Color);

11.                                 }

12.           }

13. }

复制代码

3. 使用DMA搬运数据
3 x! u+ }! O7 W; @1.对设置DMA搬运数据的大小并且使能
9 j6 w: W( L: b8 W% {+ D& q

1. //spi2 DMA使能

2. void SPI2DMA_Enable(void)

3. {
   : t+ H( E; K' Q3 u. u
4.     DMA_Cmd(DMA1_Channel5, DISABLE );
   9 b5 @2 x: O% z+ Y
5.          DMA_SetCurrDataCounter(DMA1_Channel5,480);  //设置搬运数据的大小

6.          DMA_Cmd(DMA1_Channel5, ENABLE);
   2 F* l6 ^4 a+ ~
7. }

复制代码

2.开启DMA请求，且等待发送完成，清除标志位

1.   for(j = 0 ; j< 240 ; j++)
   ' q9 }2 h4 c- i8 R" y% W! B) r. g
2.     {
   7 i, y! w' |. G: @; o5 ~% r, U
3.         SPI_I2S_DMACmd(SPI2,SPI_I2S_DMAReq_Tx,ENABLE);
   8 k9 A1 J6 [) B- B$ k* e
4.             SPI2DMA_Enable();
   7 {6 |4 x3 U  I" ?# w8 R/ w
5.         while((DMA_GetFlagStatus(DMA1_FLAG_TC5)==RESET)); // 等待dma发送完成
   & o1 m6 K  v/ h/ K; Y/ h
6.         DMA_ClearFlag(DMA1_FLAG_TC5);

7.     }

复制代码

) w0 h+ e: e& e: M通过测试，可以明显看到使用DMA进行加速的显示效果要快很多。
