1.文件系统移植准备
直接根据上几个章节移植的文件直接修改FATFS配置到LVGL文件系统。

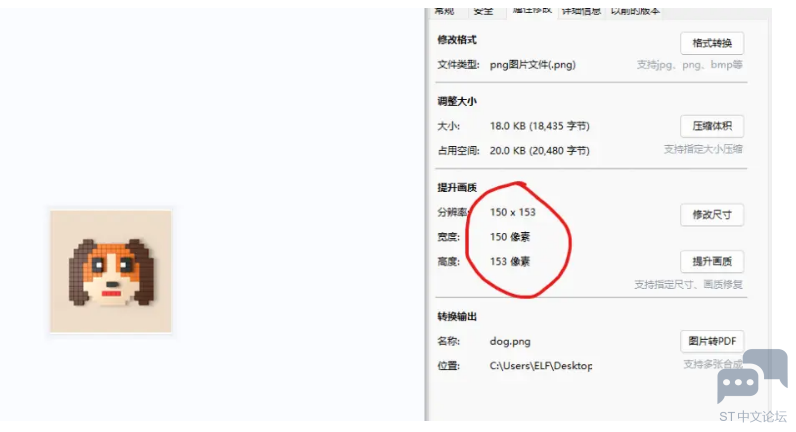

准备一张图片，尺寸不要超过屏幕大小。

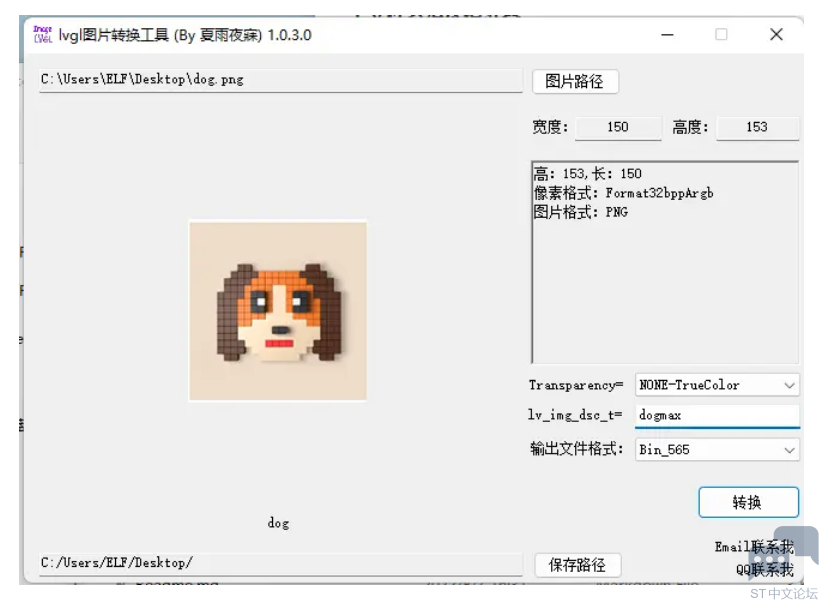

使用lvgl_image_convert软件将dog.png转换为dog.bin文件，并将dog.bin复制到SD卡根目录下。

输出格式为Bin_565


2.KEIL&LVGL文件系统配置
修改lv_conf.h文件

#define LV_USE_FS_FATFS 1

#if LV_USE_FS_FATFS

#define LV_FS_FATFS_LETTER '0' // 卷标

#define LV_FS_FATFS_CACHE_SIZE 2*512 // 读取大小

#endif

打开并使能lv_port_fs.c、lv_port_fs.h，

lv_port_fs.c只需要修改一下几个函数就行，其他的暂时注释掉，以后若有需要在进行修改。我们这里就先实现图片的加载

static void fs_init(void);

static void * fs_open(lv_fs_drv_t * drv, const char * path, lv_fs_mode_t mode);

static lv_fs_res_t fs_close(lv_fs_drv_t * drv, void * file_p);

static lv_fs_res_t fs_read(lv_fs_drv_t * drv, void * file_p, void * buf, uint32_t btr, uint32_t * br);

static lv_fs_res_t fs_write(lv_fs_drv_t * drv, void * file_p, const void * buf, uint32_t btw, uint32_t * bw);

static lv_fs_res_t fs_seek(lv_fs_drv_t * drv, void * file_p, uint32_t pos, lv_fs_whence_t whence);

static lv_fs_res_t fs_tell(lv_fs_drv_t * drv, void * file_p, uint32_t * pos_p);

static void * fs_dir_open(lv_fs_drv_t * drv, const char * path);

static lv_fs_res_t fs_dir_read(lv_fs_drv_t * drv, void * dir_p, char * fn);

static lv_fs_res_t fs_dir_close(lv_fs_drv_t * drv, void * dir_p);

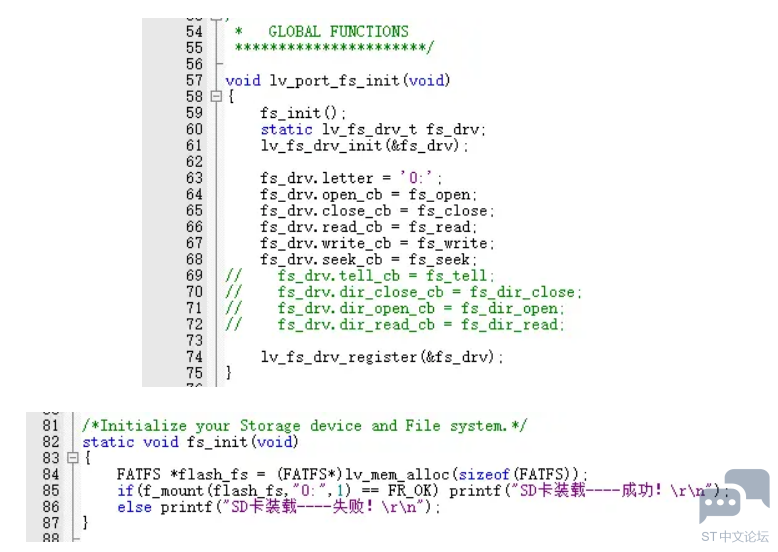

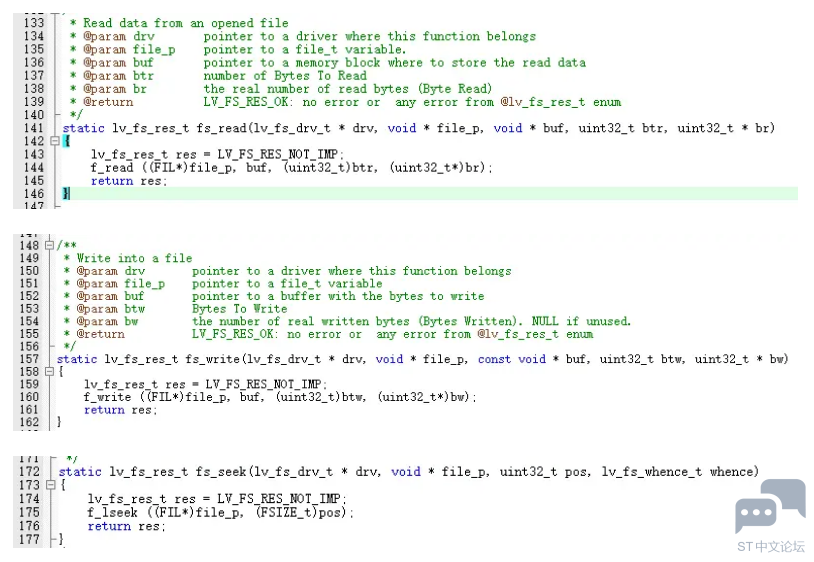

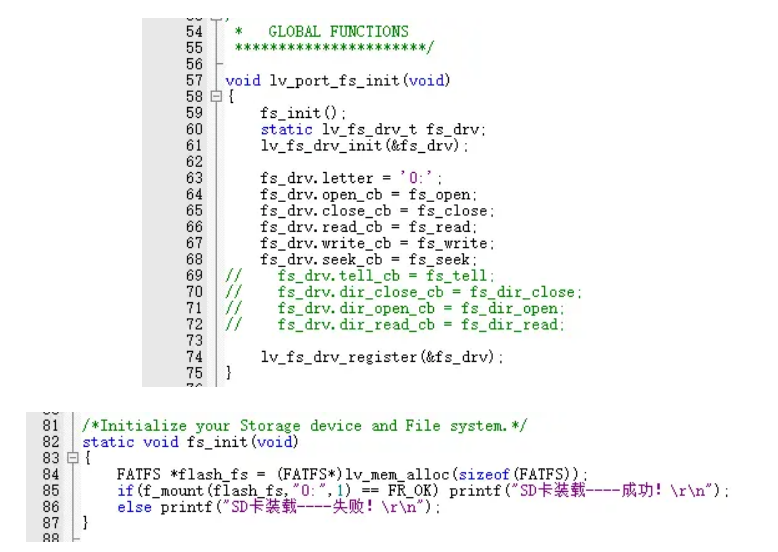

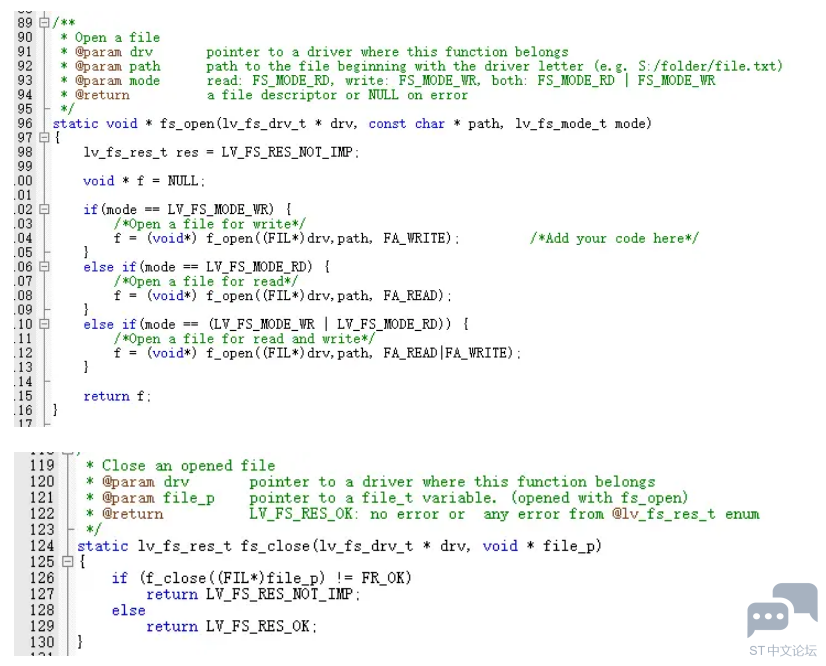

      下面的几个函数按顺序进行修改，先修改初始化函数void fs_init(void);。这里的记录就直接附截图了，还是自己手动配置一下记忆更深。


3.文件系统测试
在上一章节记录的基础上面将按钮控件，替换称为一个带图片背景色的按钮。

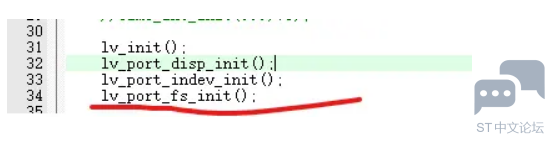

先在初始化函数中初始化LVGL文件系统

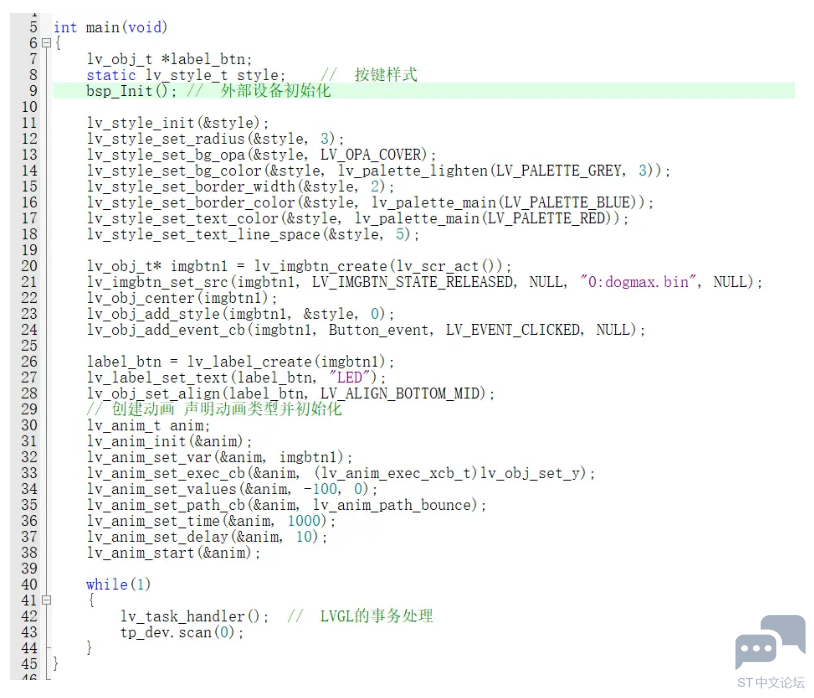

main函数修改

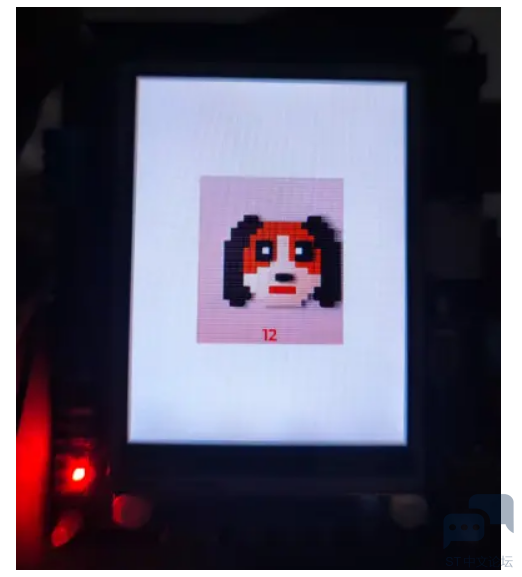

实际效果。

${V3E)$V_S8CNK9(Y~C_S~{2.png$

4.LVGL模拟器加载本地图片

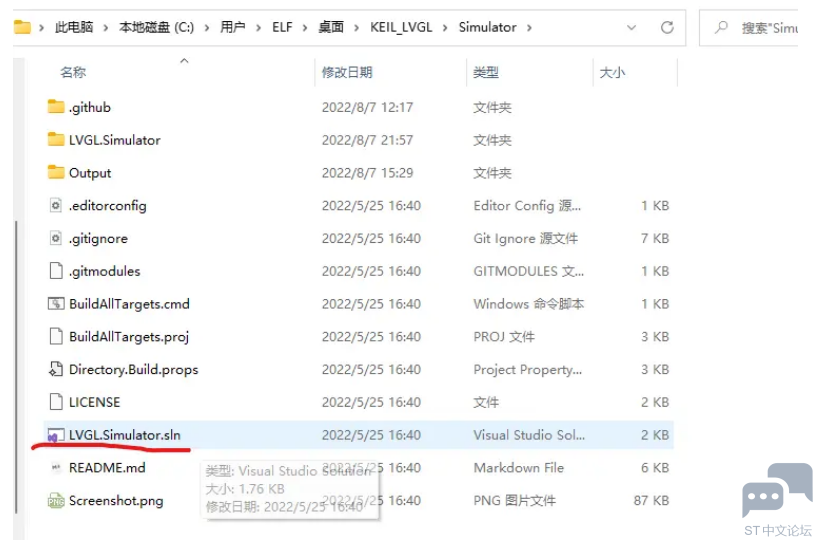

打开建立的LVGL模拟器启动文件

$UPAP6_[2Z]O3P8OXF2Z5{1X.png$

修改lv_conf.h中

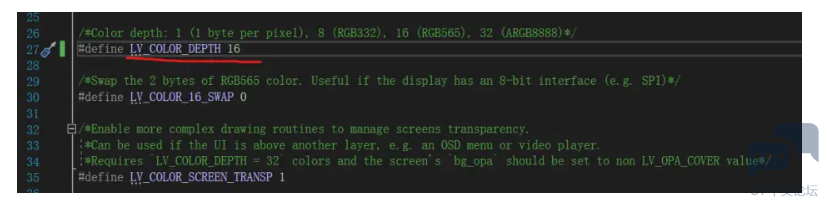

在这里一定要把LV_COLOR_DEPTH定义为16，在前面我们转换的图片输出格式是Bin_565，按默认的LV_COLOR_DEPTH定义为32，是显示不出来图片的。

定义FS卷标为0跟KEIL中的一样，可以方便程序移植。

#define LV_USE_FS_WIN32 '0' /*Uses CreateFile, ReadFile, etc*/

$8{RM$~Q{X3CLFB_2]IU}YP1.png$

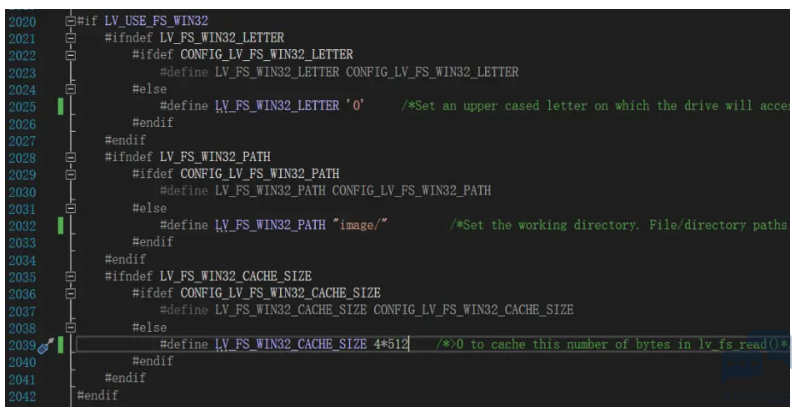

修改lv_conf_internal.h

先在KEIL_LVGL\Simulator\LVGL.Simulator文件夹下面新建image文件夹并把dogmax.bin复制到里面。


修改 #define LV_FS_WIN32_LETTER '0' // 卷标

#define LV_FS_WIN32_PATH "image/" // 文件相对路径

#define LV_FS_WIN32_CACHE_SIZE 4*512 // 读取文件缓存大小

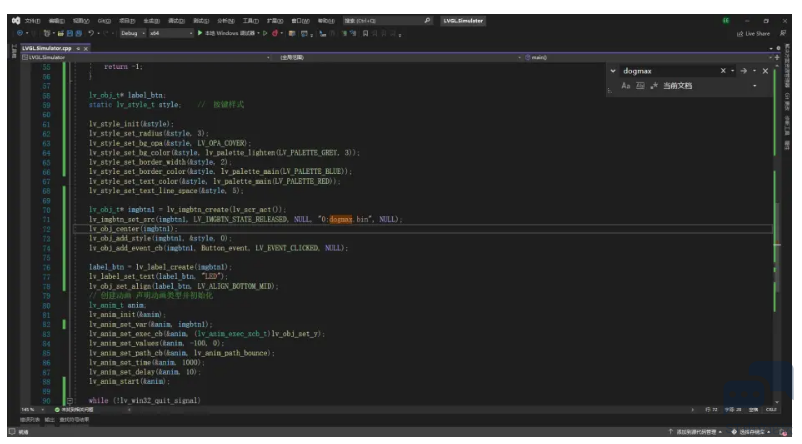

在main函数中添加以下函数并运行。这里面的main函数内容其实与KEIL中的main函数差不多。

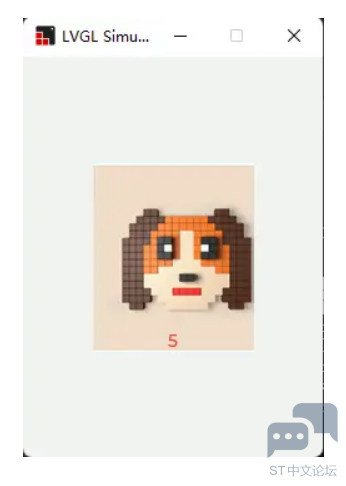

运行效果。

; v& B# m5 s' I* a7 z
5.总结
到这里差不多是把LVGL驱动配置完成了，我在移植配置KEIL工程和VS LVGL模拟器时可以看到两个工程引用的的lv_conf.h文件其实不是一个文件，在配置两个文件的路径时要重点注意。

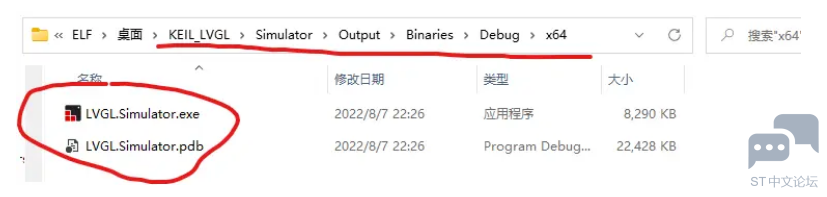

在运行编译运行LVGL模拟器时，有时候模拟器并不会报错，但是会报错LVGL.Simulator.exe无法运行，这个时候需要将KEIL_LVGL\Simulator\Output\Binaries\Debug\x64文件夹下面的两个文件删除掉就行。这个问题暂时还没有发现是在哪里引入的BUG。


      这个移植是一学习记录的过程，自己踩过的坑不想再重复一次，也给大家一个参考，免的浪费时间自己摸索。

      KEIL工程和visual studio模拟器工程其实可以通过合理的创建公共文件，实现模拟器调试后可以直接在keil中编译下载，这个在后面再谈论一下。

      为避免大家在我这里浪费时间，我这里先讲一下我会记录一下什么。

      首先的像按钮、列表、线条之类的单个控件的运用我这里是不会记录的，像LVGL官网、百问网等网站上面有好多高质量的介绍，我是肯定没那些大佬讲解的仔细的，我这里就直接用了，大家有需要的可以直接去那些网站学习。

      主要是记录一些控件的组合使用，大多是搭配具体的工程，还有就是一些比较晦涩的运用、调试过程遇到的一些坑。近期会学习记录页面管理器，页面之间的联动之类的运用，后期会做一个开发板专门用来学习LVGL，大家如果感觉今后会用得到的话，不妨先三连支持一下。
