历时两周，总算把小车弄好了，总体上来说做的太慢了。自己在32的学习中还不够仔细深入，只是浅面的学习，当真正做一个项目时，暴露的问题就太多了。这次在小车的制作的过程中，遇到了各种各样的问题，软件，硬件，各式各样的问题迎面而来，真的好几次心态崩了。不过还好小车这个项目不只是我一个人在搞，组里的其他成员也在一直在考虑问题，想办法，不断地解决解决，总归小车终于做好了，下面是小车完成图：

0 }! d0 }+ @* `8 i- P5 B" }  x1 u1 a0 H
3 K/ q( C( }. @" q3 I" b3 {

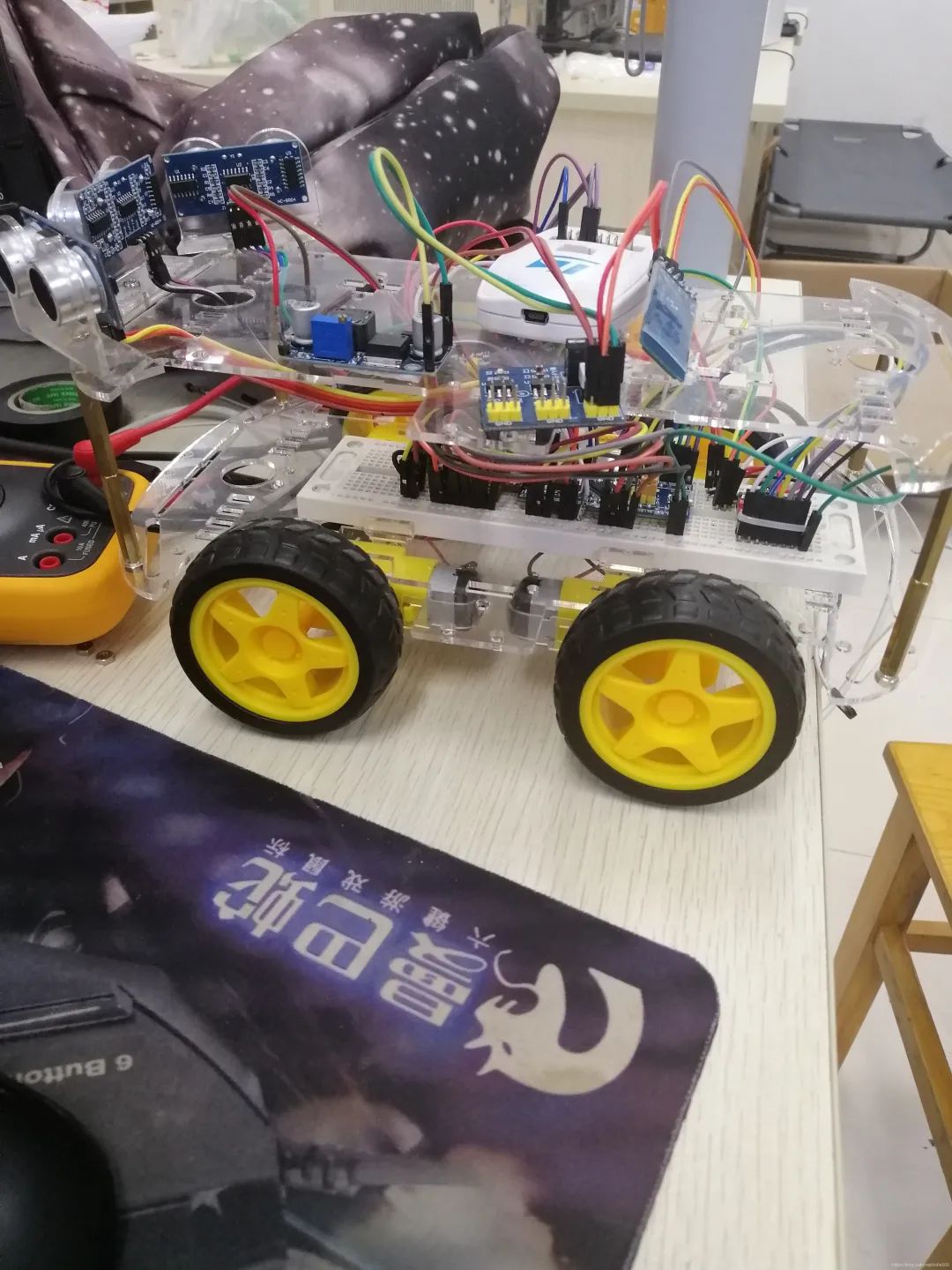

是有点灵魂接线（·<·）。

. E1 v0 X, r5 }9 B

模块清单

$ }7 e; E$ U. g0 Z2 p

• stm32f103C8T6开发板
  5 Y+ W! C9 M) Q7 B; \- C# X" {5 o$ I
• HC-SR04超声波测距模块X3
• TB6612FNG 电机驱动模块X2
• HC-05主从一体无线蓝牙模块X1
• 智能小车底盘 4WD小车循迹/避障小车 底盘X1
• LM2596S DC-DC降压电源模块X1
• 电源模块3.3V 5V 12V多路输出 电压转换模块DC-DC 12V转3.3V 5V X1
• 12V电池X1
• 杜邦线 Xn
• 转串口模块X1
• ST-linkX1
• 面包板X1



' C6 n6 c. x  M7 Z0 j

! [  g5 x! Q3 m% }- h& H" s

完成功能

• 超声波避障
  / T. o+ A0 E" B: P4 p* _
• 蓝牙控制
• 走矩形

  ' N; d% k9 f4 z( B, E

6 H3 k+ k' d: F3 e0 Y% A& @

各个模块就不再介绍了，具体介绍大家可以自行百度或者看一下我的前几篇Arduino智能小车博客，里面有简单的介绍。

那么，开始吧。

/ v- x% f9 b( s" Q9 W  F
6 w$ K2 v9 X- r; p+ Y9 s

准备工作

1.首先配置好keil5 c8t6模板（温馨提示：多看看模板的核心驱动，包括sys.h delay.h usart.h等，这些核心文件一定要保证准确无误！）
5 x! _) u0 j- W3 @& u$ j( G6 H

2.了解开发板和确保开发板无误
% i" y2 W  X: y6 J; r3.熟悉怎么用转串口模块和st-link将驱动下载到开发板上。

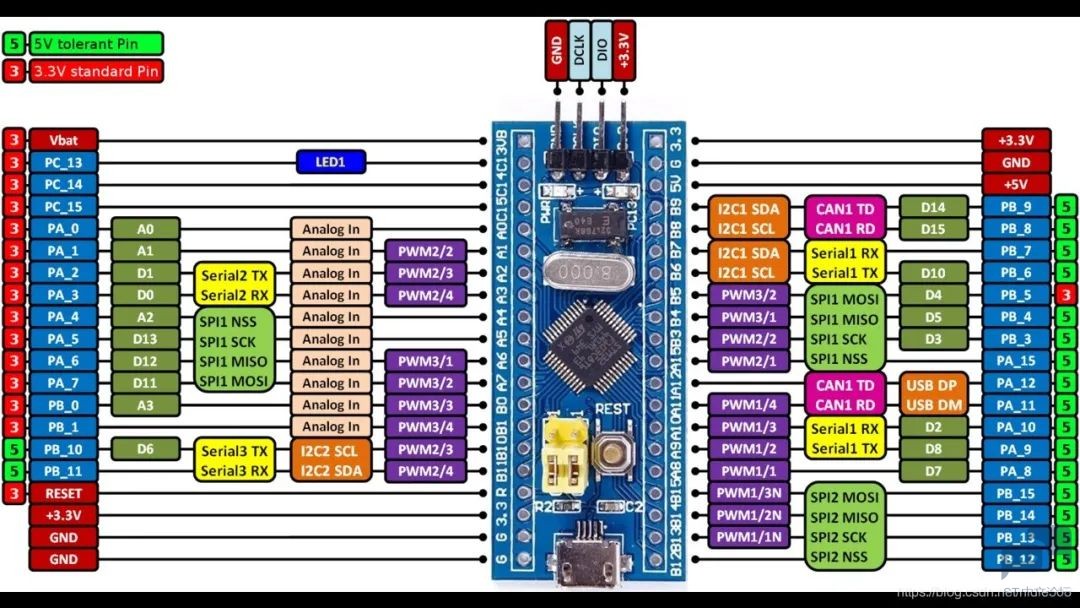

  C# E3 p+ j: J下图示为c8t6开发板的引脚图

6 Z( k8 I% a$ u8 x5 A6 Q
0 G( [6 J9 @8 V: @- Y
1.超声波避障功能
$ W8 J1 S; B* f7 G  s

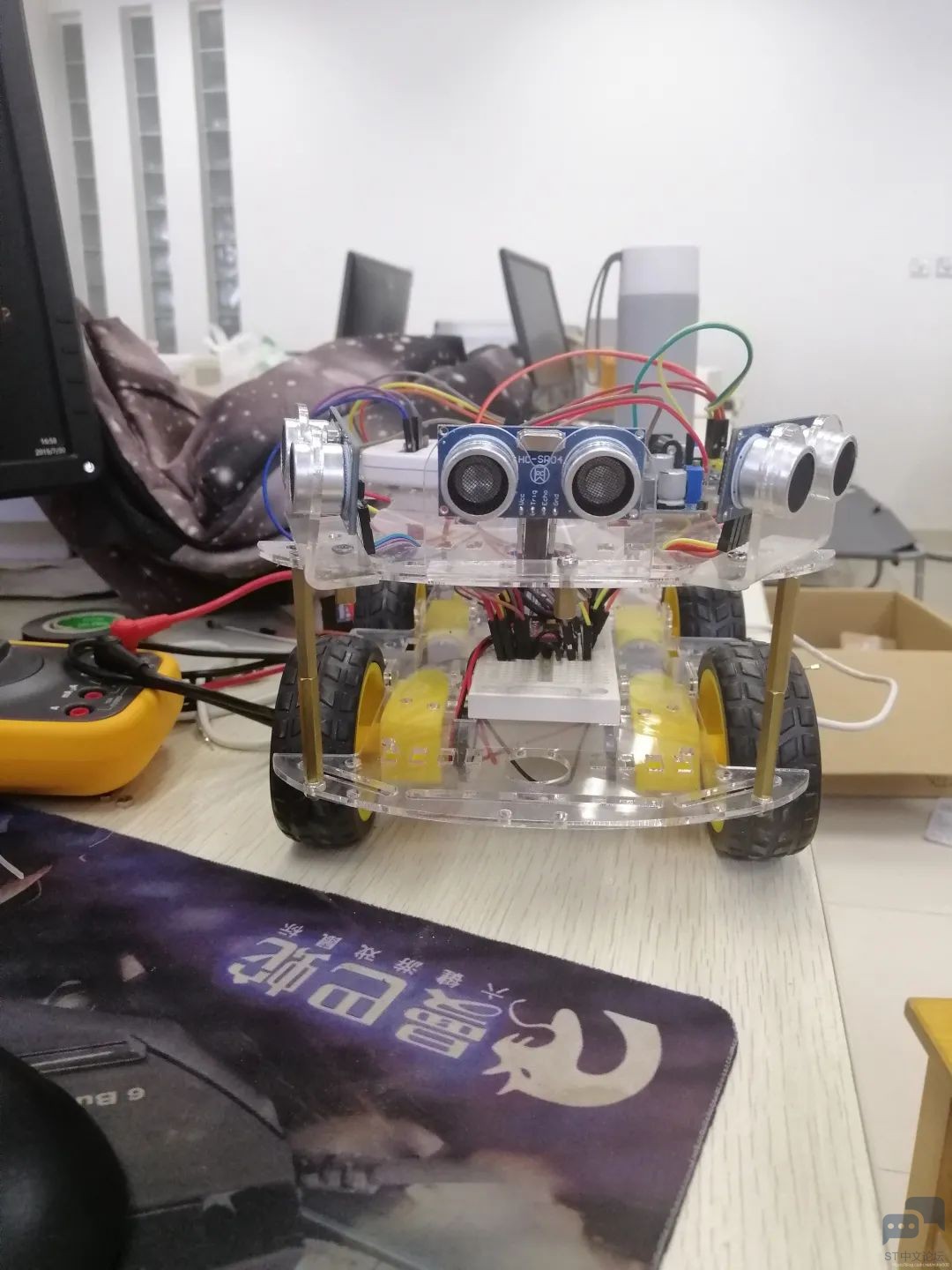

我们设计的思路如下，用三个超声波来避障。为什么用三个超声波呢？我们想的是如果用舵机的话，小车在行进过程中并不好判断，只能将车停下，舵机转动来检测哪个方向无障碍物，而用3个超声波不仅可以在行进中判断，也可以让小车没有停下的动作，显得整个过程比较流畅。这就是我们使用三个超声波的原因了。

我们使用的是定时器二的通道一，通道二，通道三来进行输入捕获的，那么，第一个问题就来了。

6 ~8 Z! o+ ^+ _, d* ~) n

我们在写超声波代码时，用一个超声波先测试，发现超声波测试的并没有问题 ，串口显示的数据也并没有问题。但是，但是，在用三个超声波同时测试是，却发现数据显示的总有问题，输出的数据总是毫无规律，且数字都非常大，我们就在想是什么问题。

下面是三个超声波控制的代码：

$ j; i6 j& \: I% D) h% A& z

1. //main.c

2. #include "sys.h"
   0 u" f5 n( L, a# k
3. #include "usart.h"
   : _8 a  S, R) n# B5 \2 T3 ^
4. #include "delay.h"

5. #include "led.h"

6. #include "dianji.h"
   & Q4 F5 y$ T6 g. p8 ]! v* S/ \
7. #include "hcsr.h"
   ) H! l) A% k# O8 L8 u2 h$ p
8. u32 DIS_Init(u8 STA,u16 VAL)
   3 k0 F' I& i/ U7 O: a7 Y1 n
9. {

10.     u32 temp;
    0 `: J1 O+ m5 @: q$ l( Z
11.     u32 lenth;
    * S. y! o3 E2 U5 V
12.     if((*STA)&0X80)//成功捕获到了一次高电平

13.     {

14.         temp=STA&0X3F;
    6 d% E- M8 @. N# q& v2 s
15.         temp*=65536;               //溢出时间总和
    " s/ |! p( H2 \9 W7 C  A- P
16.         temp+=VAL; //得到总的高电平时间

17.         lenth=temp*0.017;           //计算长度
    9 I7 ^% z4 J- z: M" |
18.         STA=0;     //开启下一次捕获

19.     }

20.     return lenth;
    8 ?2 g. P2 Y6 h4 M2 c
21. }

22.
    : K9 Y& P* m8 ~6 a5 F% @. n4 k5 ^/ C
23. extern u8 TIM2CH2_CAPTURE_STA; //输入捕获状态

24. extern u16 TIM2CH2_CAPTURE_VAL;  //输入捕获值

25.
    1 o- w( k  T" @7 k
26. extern u8 TIM2CH3_CAPTURE_STA; //输入捕获状态

27. extern u16 TIM2CH3_CAPTURE_VAL;  //输入捕获值
    - \4 {. ^( D6 e: r3 M. A; K. E! l
28.
    ; A) v7 j% F$ ^( W, P, ?
29. extern u8 TIM2CH4_CAPTURE_STA; //输入捕获状态

30. extern u16 TIM2CH4_CAPTURE_VAL;  //输入捕获值
      |9 b  Y1 }& f5 y! y9 D7 M
31.
    ' Z& H# E& m7 z- Y8 {- j
32. int main(void)
    * k9 y, `; o! X8 \+ t# J
33. {
    % \3 t* R4 Y3 U1 W4 P
34.   u32 temp=0;

35.   u32 length1;

36.   u32 length2;
    3 I4 F4 `' t+ H. f( H
37.   u32 length3;
    2 c" P+ k2 d" Y. ~' Q: C6 K/ B
38.   Stm32_Clock_Init(9); //系统时钟设置

39.   delay_init(72);       //延时初始化
    4 ?% F! O. X% z! ]2 \9 z
40.   uart_init(72,9600);  //串口初始化        //初始化与LED连接的硬件接口

41.   TIM_PWM1_Init();//10000-1,36-1);//不分频。PWM频率=72M/(0.036M)=2Khz

42.   Echo1=0;
    8 F3 |# G# j9 i  @: S
43.   Echo2=0;
    + E( I4 ]' k; p# O# u
44.   Echo3=0;

45.   HCSR04_Init(0XFFFF,72-1);//以1Mhz的频率计数
    & [1 M' k0 B0 q- Z: Y6 ~) c  \
46.   /*while(1)
    / c9 D/ R/ l6 Y5 H- y5 W
47.   {
    / \( m9 G- P2 z# |- A
48.

49.   }*/
    * _4 d  B. m, x* a
50.   while(1)

51.   {

52.     Echo3=1;

53.     delay_us(20);

54.     Echo3=0;
    ! d0 A" I5 O1 K) G
55.     length1=DIS_Init(&TIM2CH4_CAPTURE_STA,TIM2CH4_CAPTURE_VAL);
    ; ~3 D0 B5 ]( I% U" z  f. e2 A
56.     delay_ms(1000);
    3 T3 ]9 A! y8 ?$ A7 Y
57.     Echo1=1;
    5 N' |9 N  j; t/ c4 N, P# u# s
58.     delay_us(20);
    : p' a3 d/ C; a
59.     Echo1=0;

60.     length2=DIS_Init(&TIM2CH2_CAPTURE_STA,TIM2CH2_CAPTURE_VAL);

61.     delay_ms(1000);

62.     Echo2=1;
    : @- ]) z( O' b2 i5 o3 ?& `
63.     delay_us(20);

64.     Echo2=0;
    . u* S& T9 I# H
65.     length3=DIS_Init(&TIM2CH3_CAPTURE_STA,TIM2CH3_CAPTURE_VAL);
    % m3 |8 W: {8 Y7 e0 m2 B  R
66.     printf("%d %d %d\r\n",length1,length2,length3);
    # g/ r# f) m. w5 e- S
67.   //  GO();
    5 C8 H. Q; n4 {# U( I, X
68.     delay_ms(500);
    3 L% C  r& d& t  i5 p7 W. n
69.   }
    ) ]: f" e7 t( e) @0 y$ }
70. }

71.

72. hcsr.c
    % ]" X1 q3 W* i$ i: x0 v
73. #include "sys.h"

74. #include "delay.h"
    / R, L, ?, G; V0 F# _
75. #include "usart.h"
    - O/ {& I6 j: n  v  }
76. #include "hcsr.h"
    6 F2 A% t/ a8 X5 z' A  j
77. void HCSR04_Init(u16 arr,u16 psc)

78. {
    * b. k7 X$ S  P" Q! {
79.     RCC->APB1ENR|=1<<0;    //TIM2时钟使能
    / b6 A$ M$ }6 K" r% W, S
80.     RCC->APB2ENR|=1<<2;    //使能PORTA时钟
    - a6 k: ^1 a5 {# p5 F
81.     RCC->APB2ENR|=1<<3;     //使能PORTB时钟
    0 p, u5 r1 T( ^& u. V) Z  [. @
82.     GPIOA->CRL&=0XFFFF000F;//PA1 清除之前设置

83.     GPIOA->CRL|=0X00008880;//PA1输入
    4 I" x/ T' g" @# b
84. //    GPIOA->ODR|=0<<0;
    / `5 h3 ~0 c" _# b( v6 [
85.     GPIOA->ODR|=0<<1;      //PA1下拉
    , a7 K# r" `4 K6 ?! \; |7 E6 _$ g
86.     GPIOA->ODR|=0<<2;

87.     GPIOA->ODR|=0<<3;
    2 R0 i6 L5 ~/ @+ K( X* d1 }
88.
    : K! u, q* W' j$ h  f" I; L; T
89.     GPIOB->CRL&=0X000FFFFF;//PB7清除之前设置

90.     GPIOB->CRL|=0X33300000;//PB7推挽输出

91.     GPIOB->ODR|=1<<7;      //PB7 输出高
    ' ~; }5 F( N) D
92.     GPIOB->ODR|=1<<6;
    / @2 l* z7 k$ {4 s  g6 `
93.     GPIOB->ODR|=1<<5;
    6 ^7 T' h* m* W" f! y
94.

95.     TIM2->ARR=arr;         //设定计数器自动重装值
    + I4 Z6 {- [: g( O  Y: ?' X% g
96.     TIM2->PSC=psc;         //预分频器

97.
    6 L" }/ r0 T! E: {- `' W5 B$ _+ f
98.     TIM2->CCMR1|=1<<8;     //CC2S=01 选择输入端IC1映射到TI1

99.     TIM2->CCMR1|=1<<12;     //IC2F=0001 配置滤波器 以Fck_int采样，两个事件后有效

100.     TIM2->CCMR1|=0<<10;    //IC2PS=00 配置输入分频，不分频
     . O+ O. s# V, t
101.
     * I) \: N! m! V7 }7 g
102.     TIM2->CCER|=0<<5;      //CC2P=0 上升沿捕获
     . g& e! Y# _& }* c* }/ N) z$ B* j
103.     TIM2->CCER|=1<<4;      //CC2E=1 允许捕获计数器的值到捕获寄存器中
     ; P& L, S" ]$ i, ~* r$ M9 j
104.

105.     TIM2->CCMR2|=1<<0;     //CC2S=01 选择输入端IC1映射到TI1

106.     TIM2->CCMR2|=1<<4;     //IC2F=0001 配置滤波器 以Fck_int采样，两个事件后有效
     6 l1 b! ?3 K. `; q4 v
107.     TIM2->CCMR2|=0<<2;    //IC2PS=00 配置输入分频，不分频

108.
     " F' T" E7 c" g5 d4 K) k4 Q
109.     TIM2->CCER|=0<<9;      //CC2P=0 上升沿捕获
     ; B& V6 r& I# ?: B2 a1 X: j
110.     TIM2->CCER|=1<<8;      //CC2E=1 允许捕获计数器的值到捕获寄存器中
     ( S; K6 E9 u" p/ J/ D5 U6 @  p
111.
     5 Z) F" Q" G! P1 S6 n6 o
112.     TIM2->CCMR2|=1<<8;     //CC2S=01 选择输入端IC1映射到TI1
     + i! t. F& e+ |6 k% I3 S  j, {
113.     TIM2->CCMR2|=1<<12;     //IC2F=0001 配置滤波器 以Fck_int采样，两个事件后有效
     3 K. L, N* Q9 K! n- b
114.     TIM2->CCMR2|=0<<10;    //IC2PS=00 配置输入分频，不分频
     ) f# y# f& W% r  Z* ~" j; O% `
115.
       l; B) i' |: Y9 n' [, A
116.     TIM2->CCER|=0<<13;      //CC2P=0 上升沿捕获
     $ K1 r. D) n$ M
117.     TIM2->CCER|=1<<12;      //CC2E=1 允许捕获计数器的值到捕获寄存器中
     7 f8 `) i1 j2 ]: S& Y: Z
118.
     5 y& e6 n8 ^& q. v3 ?0 r. a
119.     TIM2->DIER|=1<<2;      //允许捕获中断
     3 w+ w" A" z0 k' C5 @& f4 d! @' ?9 z/ Q
120.     TIM2->DIER|=1<<3;      //允许捕获中断

121.     TIM2->DIER|=1<<4;      //允许捕获中断
     9 [$ E9 e+ y, v+ e7 h1 |) x
122.     TIM2->DIER|=1<<0;      //允许更新中断
     1 J0 h0 L" f1 G! U/ M* `5 p
123.     //TIM2->CR1|=0X01;       //使能定时器2
     4 _) z! j8 M3 M- }' z+ P
124.     MY_NVIC_Init(2,0,TIM2_IRQn,2);//抢占2，子优先级0，组2
     * j* c1 ]9 Z" f! p  A7 F  j7 c
125. }
     # T5 }4 v, |) ~; D5 q
126.
     * M( o) F3 m3 _
127. u8 TIM2CH1_CAPTURE_STA=0; //输入捕获状态

128. u16 TIM2CH1_CAPTURE_VAL;  //输入捕获值
       N4 v4 H: z: y0 l+ Q) d
129.

130. u8 TIM2CH2_CAPTURE_STA=0; //输入捕获状态
     + b! j# g! Y6 r' J% a. E( ]
131. u16 TIM2CH2_CAPTURE_VAL;  //输入捕获值
     " n5 F6 {2 a5 a- h# W
132.

133. u8 TIM2CH3_CAPTURE_STA=0; //输入捕获状态

134. u16 TIM2CH3_CAPTURE_VAL;  //输入捕获值
     4 _: }3 }1 [* ^8 @0 K
135.
     2 t! \% \( W% s: J9 I# h9 p8 b
136. u8 TIM2CH4_CAPTURE_STA=0; //输入捕获状态
     ! W2 Q" {* j( k/ m: e2 L# |
137. u16 TIM2CH4_CAPTURE_VAL;  //输入捕获值
     - L; V# |5 q* t8 D
138.

139. //定时器2中断服务程序
     ) t+ K  V4 K  l! R2 k! a# p% r
140. void TIM2_IRQHandler(void)
     : V3 t. J- a6 Q, g3 E  ~3 C
141. {
     / r' T& ?! E5 g: @9 s5 Q+ W$ H
142.     u16 tsr;
     7 L1 z8 S: h' e; Q9 w3 Z
143.     tsr=TIM2->SR;

144.
     + a- |$ R  h7 v5 l3 o# S, H+ M
145.     if((TIM2CH4_CAPTURE_STA&0X80)==0)//还未成功捕获
     6 F+ Z8 p. x6 Q
146.     {
     9 S- O/ ^; E" ~+ V1 n
147.         if(tsr&0X01)//溢出
     + O1 f4 @' V9 ~% n- N9 r& M/ g) F9 R
148.         {

149.             if(TIM2CH4_CAPTURE_STA&0X40)//已经捕获到高电平了

150.             {

151.                 if((TIM2CH4_CAPTURE_STA&0X3F)==0X3F)//高电平太长了

152.                 {

153.                     TIM2CH4_CAPTURE_STA|=0X80;//标记成功捕获了一次

154.                     TIM2CH4_CAPTURE_VAL=0XFFFF;

155.                 }else TIM2CH4_CAPTURE_STA++;

156.             }
     6 s% H$ g- K! P  l! I& W
157.         }
     " R3 d( v8 r6 Q  Q) M
158.         if(tsr&0x10)//捕获1发生捕获事件
     7 h; T( ~) o/ n. |; G4 H3 O0 @
159.         {

160.             if(TIM2CH4_CAPTURE_STA&0X40) //捕获到一个下降沿
     4 o6 z: P2 {) @
161.             {
     1 z9 B8 i  |1 l; e
162.                 TIM2CH4_CAPTURE_STA|=0X80; //标记成功捕获到一次高电平脉宽

163.                 TIM2CH4_CAPTURE_VAL=TIM2->CCR4;//获取当前的捕获值

164.                 TIM2->CCER&=~(1<<13);    //CC1P=0 设置为上升沿捕获

165.             }else                       //还未开始，第一次捕获上升沿

166.             {
     ; \* m7 ]4 d8 H" {6 `! F
167.                 TIM2CH4_CAPTURE_VAL=0;
     2 q& A# v7 x4 Z- Y( `8 d6 V) H* v
168.                 TIM2CH4_CAPTURE_STA=0X40; //标记捕获到了上升沿

169.                 TIM2->CNT=0;             //计数器清空
     3 U. m2 ^" q- G0 S
170.           //    TIM2CH4_CAPTURE_VAL=TIM2->CCR4;
     / S* }, E0 ?! a1 m( [  L$ a
171.                 TIM2->CCER|=1<<13;        //CC1P=1 设置为下降沿捕获
     ! y9 ^9 f+ M- c& W5 E& w& |* e
172.               TIM2->CR1|=0x01;
     ; S  M/ Z7 \: V2 W8 d- I
173.             }
     " Z( r0 ~. V) T; n& ]# R
174.         }

175.     }

176.     if((TIM2CH2_CAPTURE_STA&0X80)==0)//还未成功捕获
     ) A: P* w" V& E
177.     {

178.         if(tsr&0X01)//溢出
     . U  t" A9 u& T# L1 Q3 P- a' e& v
179.         {

180.             if(TIM2CH2_CAPTURE_STA&0X40)//已经捕获到高电平了
     - C# Z+ _3 g2 y" L5 l5 Q
181.             {

182.                 if((TIM2CH2_CAPTURE_STA&0X3F)==0X3F)//高电平太长了

183.                 {

184.                     TIM2CH2_CAPTURE_STA|=0X80;//标记成功捕获了一次

185.                     TIM2CH2_CAPTURE_VAL=0XFFFF;

186.                 }else TIM2CH2_CAPTURE_STA++;
     ' G- A4 s: m, U0 n7 ^- Q
187.             }

188.         }

189.         if(tsr&0x04)//捕获1发生捕获事件
     4 _. C2 W! }4 A1 x
190.         {
     # M- e8 S0 c. |. }3 r+ s% Y  }
191.             if(TIM2CH2_CAPTURE_STA&0X40) //捕获到一个下降沿

192.             {

193.                 TIM2CH2_CAPTURE_STA|=0X80; //标记成功捕获到一次高电平脉宽

194.                 TIM2CH2_CAPTURE_VAL=TIM2->CCR2;//获取当前的捕获值

195.                 TIM2->CCER&=~(1<<5);    //CC1P=0 设置为上升沿捕获

196.             }else                       //还未开始，第一次捕获上升沿

197.             {
     5 p" s5 w# Z% m8 j
198.                 TIM2CH2_CAPTURE_VAL=0;
     1 T& a" N) L: X
199.                 TIM2CH2_CAPTURE_STA=0X40; //标记捕获到了上升沿

200.                 TIM2->CNT=0;             //计数器清空

201.                 TIM2->CCER|=1<<5;        //CC1P=1 设置为下降沿捕获
     . M' w0 ]9 A( C) Q; _( [
202.               TIM2->CR1|=0x01;

203.             }

204.         }

205.     }
     $ R. e8 f. D& z% P; o# ]
206.

207.     if((TIM2CH3_CAPTURE_STA&0X80)==0)//还未成功捕获

208.     {
     ! J% _; W0 d: W2 `/ n0 X
209.         if(tsr&0X01)//溢出

210.         {

211.             if(TIM2CH3_CAPTURE_STA&0X40)//已经捕获到高电平了

212.             {
     6 M( y7 {. V3 s5 _
213.                 if((TIM2CH3_CAPTURE_STA&0X3F)==0X3F)//高电平太长了

214.                 {

215.                     TIM2CH3_CAPTURE_STA|=0X80;//标记成功捕获了一次
     4 P' |1 \' y* r1 i; f* F
216.                     TIM2CH3_CAPTURE_VAL=0XFFFF;
     ; D  q+ j. L1 u. y5 Y
217.                 }else TIM2CH3_CAPTURE_STA++;
     $ B+ d2 T3 l* V# R
218.             }
     9 v; J' ?& F4 }7 ?
219.         }
     5 R& @" E' N& q4 J9 `% f- C
220.         if(tsr&0x08)//捕获1发生捕获事件

221.         {

222.             if(TIM2CH3_CAPTURE_STA&0X40) //捕获到一个下降沿
     6 n* r% R6 e1 y
223.             {

224.                 TIM2CH3_CAPTURE_STA|=0X80; //标记成功捕获到一次高电平脉宽

225.                 TIM2CH3_CAPTURE_VAL=TIM2->CCR3;//获取当前的捕获值
     1 x) ]% W2 _7 ?- u' _2 u
226.                 TIM2->CCER&=~(1<<9);    //CC1P=0 设置为上升沿捕获

227.             }else                       //还未开始，第一次捕获上升沿
     8 g: L' i+ \+ \- j& T3 L
228.             {
     6 O% ?( C7 X6 w' U+ b3 z
229.                 TIM2CH3_CAPTURE_VAL=0;
     + k- e8 ~+ W9 B' p9 q, h
230.                 TIM2CH3_CAPTURE_STA=0X40; //标记捕获到了上升沿

231.                 TIM2->CNT=0;

232.             //    TIM2CH3_CAPTURE_VAL=TIM2->CCR3;              //计数器清空
     $ H  v3 B7 j2 }2 O3 {
233.                 TIM2->CCER|=1<<9;        //CC1P=1 设置为下降沿捕获

234.               TIM2->CR1|=0x01;

235.             }

236.         }
     : n7 f8 R  }2 a. l; m
237.   }
     ' z1 I6 Q9 b% s5 E  Y
238.
     % k: |9 g$ ]2 M/ a$ O
239.
     ; n7 h  P% J  M0 ]
240.     TIM2->SR=0;//清除中断标志位
     2 h3 @# L% f2 x$ J1 f, C# J& S5 w
241.

242. }
     ( f- R& O+ q5 L
243.

244. hcsr.h

245. #ifndef __HSCR04_H

246. #define __HSCR04_H
     + Y. R5 O$ s& k: D7 c
247. #include "sys.h"

248.
     4 \+ I/ V7 ~3 X  k+ P" f2 i
249. #define Echo1 PBout(7) // PB7

250. #define Echo2 PBout(6) // PB7
     ; Z% F5 w4 l8 N
251. #define Echo3 PBout(5) // PB7

252.

253. void HCSR04_Init(u16 arr,u16 psc);

254.

255. #endif

复制代码

最后发现，输入捕获代码中，中断服务函数中，TIM2->CNT不能清零，因为初始化中，用的是同一个定时器的通道2,3,4。如果每一次中断函数的某个通道函数将TIM2->CNT清0，那么其他通道的记录的TIM2->CNT的值就发生变化，从而导致了各种各样的情况。

问题二就是从串口读取数据，当时挺崩溃的。首先是keil5模板问题，当时串口怎么都显示不出来数据，我们当时都很疑惑。一直反复的看代码，考虑各种情况，但还是显示不出来数据。一开始我们以为是超声波接受的反馈的数据不满足某个条件，所以没有显示。到后面查来查去，又在想是开发板并没有给电压？超声波集体歇B？最终发现，usart.c文件写的串口不是我们接线串口所对应的。当时心态挺炸的，改了之后终于可以测试数据了。

问题三是我们在没接电机驱动之前，超声波接收的数据无论准不准确，最起码能接收到，可是接了电机驱动却发现每次返回的值都是0。我们当时并没有找到原因，又在猜想是不是电机用到的定时器对超声波的定时器有影响？又在想是不是外部电子设备把信号影响了？又在想各种各样的问题？

$ p8 Z+ [  I; _) T. B% K* g- U

最终解决的方法是，串口模块给的电压不够。（我也不知道这样形容的对不对，但感觉就是），为什么这样说呢？

2 m& [5 Z, y& V4 u- A

当时一开始我想的是，超声波的模块在用转串口模块给其供电时，是不是超声波模块的VCC和GND引脚并没有电压，从而导致信号发射不出去。于是我用万用表测试两侧电压，发现是5V没错。又在想是不是发出信号并没有发去，于是我让TRIG引脚一直为1，测试TRIG电压发现为2.6v左右。在此之后，我又用12v的电池降压给开发板供电，发现TRIG电压为3.3V左右。我想验证，是不是电压问题而导致的接收数据为零。所以我想用电池给开发板供电，然后打开串口监视器看数据。但是要想启用串口监视器，必须要用串口给开发板供电。最后我们选用了蓝牙模块，从手机的接收器来观察数据。终于，果然是电压的问题，数据成功出现了！！！（哭了）

2.用PWM调控电机速度

这一过程能稍微简单一些，就是一开始还是电压的问题，四个轮子根本带不起来。反复查看代码后并没有太多问题，可是轮子还是不转，但是发现电机嗡嗡响，去掉一个电机后，将速度调大，发现两个轮子缓缓的动了。验证时，我们将轮子速度调小，发现轮子不转，证明了代码并无问题。

pwm控制部分代码：

1. #include "dianji.h"

2. #include "sys.h"

3. #include "delay.h"

4.

5. void TIM_PWM1_Init(u16 arr,u16 psc)

6. {
   ( }; r2 a9 y$ ]; j
7.   //此部分需手动修改IO口设置

8.   RCC->APB1ENR|=1<<1;   //TIM3时钟使能

9.   RCC->APB2ENR|=1<<2;    //GPIOA使能

10.   RCC->APB2ENR|=1<<3;   //GPIOB使能
    5 x# ?( {+ J; {7 {
11.   RCC->APB2ENR|=1<<4;
    ; J5 y& [% F; ?6 X' @/ g& h% q( Q
12.   GPIOA->CRL&=0X00FFFFFF;  //PA（7）PA（6）做复用，PA（3）是BIN1 PA（4）BIN2 PA（5）STBY
    * Y' a: r( \3 l) o; \  q
13.   GPIOA->CRL|=0XBB000000;

14.   //GPIOA->ODR|=1<<7;
    % b: e4 ^  n. M- ^
15.   //GPIOA->ODR|=1<<6;
    ' Z3 I+ [2 w8 v+ K
16.   GPIOC->CRH&=0X000FFFFF;
    7 w9 p9 Q: ~  s# t5 N" G- h
17.   GPIOC->CRH|=0X33300000;
      L1 ]0 m7 F1 ]/ g+ T
18.   GPIOB->CRL&=0XFFFFF000; //PB(0)是AIN1 PB(1)是AIN2
    , s: e; j" \0 U. h3 ~" k/ u5 D  E1 V. Z
19.   GPIOB->CRL|=0X00000333;
    - [+ ^! f8 O$ P6 B; X4 M/ n9 \
20.   TIM3->ARR=arr;      //设定计数器3自动重装值
    8 g/ r5 G0 N5 l
21.   TIM3->PSC=psc;      //预分频器设置
    2 @2 A( B3 N6 b, [8 a0 i3 k$ V
22.

23.   TIM3->CCMR1|=6<<4;    //CH1 PWM2模式
    8 Z7 N7 k5 G1 _) L
24.   TIM3->CCMR1|=1<<3;     //CH1预装载使能
    ; U( {2 _: J1 r5 x* E
25.   TIM3->CCMR1|=6<<12;    //CH2 PWM2模式
    $ j; k% {6 o1 }, J: H0 `$ H4 w
26.   TIM3->CCMR1|=1<<11;     //CH2预装载使能
    / R( D0 {0 ]2 _
27.
    1 T0 \. r  c- x9 k! v3 w2 {- c
28.    TIM3->CCER|=1<<0;     //OC1 输出使能

29.   TIM3->CCER|=1<<4;     //OC1 输出使能
    1 v" u0 U" a& S* o0 p
30. //  TIM3->BDTR|=1<<15;     //MOE 主输出使能
    - ^' O8 E1 n3 e  O
31.
    2 v# P" R) h5 {( Y( u
32.   TIM3->CR1=0x0080;     //ARPE使能
    ' P. u. b# ^# j! A' W' _
33.   TIM3->CR1|=0x01;      //使能定时器3
    % N! D, n  r# b; @/ O4 h$ ?
34.

35.   RCC->APB2ENR|=1<<11; //TIM1定时器使能
    3 f- B8 O" n0 e
36.   GPIOA->CRH&=0XFFFF0FF0;

37.   GPIOA->CRH|=0X0000B00B;
    $ e6 M3 _: }% [) z6 A( f! i
38.   //GPIOA->ODR|=1<<8;

39.   //GPIOA->ODR|=1<<11;
    $ I  B: |  B  `# c5 D6 A  b
40.
    8 }' n' e/ e) R6 q7 }
41.   GPIOB->CRH&=0X0000FFFF;

42.   GPIOB->CRH|=0X33330000;

43.

44.   TIM1->ARR=arr;      //设定计数器自动重装值
    ( b% p  Y" \. T1 v- ~
45.   TIM1->PSC=psc;      //预分频器设置
    ' E6 x% }6 d5 J9 N3 \! T7 Q! m
46.

47.   TIM1->CCMR1|=6<<4;    //CH1 PWM2模式

48.   TIM1->CCMR1|=1<<3;     //CH1预装载使能
    1 q' E5 [( t% w& ?5 q
49.   TIM1->CCMR2|=6<<12;    //CH4 PWM2模式
    7 }9 Y0 z/ }/ z! r, ^1 B4 _
50.   TIM1->CCMR2|=1<<11;     //CH4预装载使能
    7 P$ g  D4 T$ ]' y. u1 |& @6 s
51.
    . w0 x, O' U$ |! W' R
52.   TIM1->CCER|=1<<0;     //OC1 输出使能
    & k* w0 ~8 b& B1 N# T6 E# U
53.   TIM1->CCER|=1<<12;     //OC4 输出使能
    * V9 A; Y6 i9 U3 j7 t# Z
54.   TIM1->BDTR|=1<<15;     //MOE 主输出使能
    5 a% t( o1 K7 w  j7 `- p1 k7 T+ G
55.
    3 i# R4 _5 V) ~7 T0 W
56.   TIM1->CR1=0x0080;     //ARPE使能

57.   TIM1->CR1|=0x01;      //使能定时器1

58.

59.   STBY=1;

60.   STBY1=1;
    8 o; E. |% {/ S0 K( I+ u
61. }

62.

63. void GO(u16 a,u16 b)
    . @4 z1 c# L8 {
64. {

65.   AIN1=0;     //AIN1，BIN1，AIN2，BIN2控制轮子方向
    ' a) e4 ]- N& U9 ^5 u
66.   AIN2=1;

67.   BIN1=0;

68.   BIN2=1;
    8 z! ~  H" H) M5 A2 j! e$ Y
69.   AIN3=1;
    , V! f" d8 `' l- G+ o
70.   AIN4=0;
    ' \* ]' a. u6 A
71.   BIN3=1;
    # d1 A! @) A8 C. Q4 D, U6 B
72.   BIN4=0;
    5 |" U* ~1 s% \( Y
73.
    * A9 r! c6 g+ j$ D8 d. ~. X
74.   TIM3->CCR1=a;//右上，控制速度

75.   TIM3->CCR2=b;//左上

76.   TIM1->CCR1=a;//右下
    ' {0 K9 ^$ a" n  s
77.   TIM1->CCR4=b;//左下

78.   //delay_ms(2000);

79. }
    - D* P# G  l$ Q* T! G' M! E  O0 W
80.

81. void STOP(void)

82. {
    - h: g$ ]- X- |" x8 B/ `9 E0 t0 B+ q
83.   AIN1=0;
    9 x2 u- w8 s4 B3 D+ g
84.   AIN2=0;
    . S3 x; a& C; A9 o$ W# T
85.   BIN1=0;
    , ]2 ]! O8 M7 A
86.   BIN2=0;
    9 h) ~' B* c, `1 t" C3 U
87.   AIN3=0;
    2 n& J1 u) K7 A1 Y
88.   AIN4=0;
    7 C- x7 s/ l3 {0 ^7 h$ L
89.   BIN3=0;

90.   BIN4=0;

91. }
    $ j* r: v3 f" T% R
92.

93. void BACK(u16 a,u16 b)

94. {

95.   AIN1=1;
    ; G& Y8 ]$ J' \7 f! j, {
96.   AIN2=0;

97.   BIN1=1;

98.   BIN2=0;

99.   AIN3=0;
    2 k: `3 X# @1 k
100.   AIN4=1;

101.   BIN3=0;

102.   BIN4=1;

103.
     1 b( g( A% b! r4 c: n% T  m0 v/ b
104.   TIM3->CCR1=a;//右上
     - l# @3 Z: f% ~3 w( T2 z0 n/ N
105.   TIM3->CCR2=b;//左上

106.   TIM1->CCR1=a;//右下
     0 Z- x0 Q8 s$ ?/ G+ k
107.   TIM1->CCR4=b;//左下
     4 ?# K* L; N. ~0 C' l6 L
108. //  delay_ms(1000);
     2 b$ P/ r* c7 J! ]3 e9 g; \' Q
109. }

110.
     9 P1 i) b+ m+ J9 l' n
111. void RIGHT(u16 a,u16 b)

112. {

113.   AIN1=1;

114.   AIN2=0;
     + ^5 y! G( ]+ F% B
115.   BIN1=0;
     6 s  A+ ]4 [* e1 n; g" S+ _
116.   BIN2=1;

117.   AIN3=0;

118.   AIN4=1;
       E" v! C, x. P0 h  B- ^
119.   BIN3=1;
     % ~5 Q6 }( n% G! H
120.   BIN4=0;
     3 a7 d7 d! B. h7 W$ x! \( U: k
121.

122.   TIM3->CCR1=a;//右上

123.   TIM3->CCR2=b;//左上

124.   TIM1->CCR1=a;//右下
     1 Y7 `; @; I0 W4 Y7 ?
125.   TIM1->CCR4=b;//左下

126. //  delay_ms(1000);

127. }
     6 v2 E/ e6 D9 L( T* M8 Q
128.
     , V5 f# o6 V1 m. d
129. void LEFT(u16 a,u16 b)

130. {
     8 ]9 O# ~/ V0 }# e( c0 h
131.   AIN1=0;
     + D$ y8 ^. }- L
132.   AIN2=1;

133.   BIN1=1;
     8 W; E$ b( r' a5 \- V3 u
134.   BIN2=0;

135.   AIN3=1;
     ; q; C) L5 @& t& e
136.   AIN4=0;
     5 I1 G+ z. @6 B, M9 }) X* i2 H
137.   BIN3=0;

138.   BIN4=1;
     ) g+ M3 D( `/ H, K2 g% j* I
139.
     3 ~) M. S/ f. c8 C6 Z' J
140.   TIM3->CCR1=a;//右上
     4 ~' x" p# O- p6 \* e) U8 e$ g. U# N
141.   TIM3->CCR2=b;//左上

142.   TIM1->CCR1=a;//右下

143.   TIM1->CCR4=b;//左下
     & T$ S4 Y' g0 u  z0 M0 ]7 d" ?# t
144. //  delay_ms(1000);

145. }

复制代码

* g. m" G" l2 ~: N6 w9 e3.蓝牙控制

蓝牙控制这一内容是小伙伴写的，大概内容和串口一章内容相似，就是多做出了判断，即没通过蓝牙输入数据来改变小车此时的模式，在蓝牙控制模式下，也可以相对应用蓝牙控制小车的方向。我们用的仍是串口一来控制蓝牙，为什么这样做？一是方便，二是就如前面所说，电机和超声波的分压严重，在电脑上上的串口监视器得出的数据并不准确，所以还不如用蓝牙来看数据，于是我们直接用了串口一来和蓝牙连接。初始化问题并不需要要修改，直接调用uart（）函数即可，在中断控制代码下加入接收数据而触发的各种就好了。

: }. m* w6 w7 P( u+ A

蓝牙控制部分代码：

1. void USART1_IRQHandler(void)
   ( M. E% s4 G7 {6 Y
2. {

3.   char res;
   2 D; D# ^6 t/ {: E  g7 f" h
4.   if(USART1->SR&(1<<5))
   8 z% C8 U' U! ]' t; n: A* z" R
5.   {
   ! j  h3 @/ m- P) {, @* t
6.     res=USART1->DR;

7.     printf("\r\n%d",res);

8.     if(res==50)                                              //输入2为前进
   7 ]. `9 F/ i0 D8 j) X% S
9.     {
   $ x* K$ n  v  `" H8 M. }5 p5 D1 a
10.       GO(300,300);

11.       printf("\r\nGo Stright");

12.     }
    : _2 E! u- X# |& y- X$ c
13.     else if(res==56)                       //输入8为后退
    8 ?/ }, S8 j* S) G$ _1 |# |$ {5 y
14.     {

15.       BACK(300,300);
    6 q+ n( t1 l% e, U' C& M
16.       printf("\r\nGo Back");

17.     }

18.     else if(res== 52)                //输入4为左转

19.     {

20.       LEFT(300,300);

21.       printf("\r\nTurn Left");
    - E9 x5 k, L0 u9 K) H
22.     }
    - @: G: c6 x2 p9 {9 x
23.     else if(res==54)                //输入6为右转
    ( l$ n) F8 {. W; @# X
24.     {
    - v" K8 B* R  J4 k5 F
25.       RIGHT(300,300);
    5 ?- K2 H  R' a. ]* `
26.       printf("\r\nTurn Right");

27.     }

28.     else if(res==53)                //输入5为停止

29.     {
    & O$ j& S: p1 Y2 l
30.       STOP();
    $ V5 R: X" E- X" i. j& q6 b
31.       printf("\r\nStop");
    5 M; X/ R. s5 x" D3 g) c
32.     }

33.     else if(res=='9')                //进入超声波避障模式

34.     {

35.       opq=0;

36.     }

37.   }

38. }

复制代码

* K! N; H5 o. b9 n5 z- M9 a

总的来说蓝牙控制这块并没有踩多少坑（大概这不是我写的吧^ _ ^，感谢小伙伴）

" u% f1 j! p- w$ m& W: D4.走矩形
# n- B; M! H3 d$ t; y9 p) ?
走矩形功能也是小伙伴写的，设计思路大致是通过蓝牙输入长和宽，小车通过接受的数据进行矩形运动。在这唯一遇到的问题就是小车的速度问题和转向时间。这个是他们弄得，自我感觉还是很不好调的，因为要考虑电池可供电压，小车行驶的惯性，不同地面的摩擦程度等等。考虑的方面比较多，根据不同的情况可能还要修改小车的速度和转向时间。我们就是在光滑地砖上测得，摩擦力应该是比较小的。

走矩形代码：

1. void Juxing()//小车的矩形运动函数

2. {

3.   u8 chang,kuan,x,y;//chang、kuan分别是小车要走矩形的长和宽的值

4.   delay_ms(200);
   * b3 G( o0 k/ W5 P" Y! J
5.   printf("Chang:\r\n");

6.   while(1)

7.   {

8.     printf("Input Chang:\r\n");

9.     delay_ms(200);
   * r* a. R2 o) k% \7 B* ~
10.     if(USART1->SR&(1<<5))//当串口接收到消息后跳出循环
      f2 x& Q& g7 f4 f, Z
11.     {

12.       chang=USART1->DR-'0';//将字符型的数据转换为整型数据

13.       break;
    : S) e9 f2 D+ F6 p
14.     }
    $ I% p. H0 n  H6 B
15.   }
    ; J+ y& J9 s! t( [- F
16.   printf("长：%d\r\n",chang);//打印串口接收到的数据
    + h! ?/ \4 w+ t  h  ~
17.   USART1->SR=0;//串口的接收标志位清零，为下一次接收宽度数据做准备
    ' b& y7 J) V5 o' l
18.   while(1)
    2 b" [/ t" E4 l2 |; o5 _
19.   {
    2 N" N3 p6 b7 l- v2 \3 ?1 ?
20.     printf("Input Kuan:\r\n");
    : m: _4 y, ?& P& n9 ]6 u
21.     delay_ms(200);
    : B% K9 [/ M. n4 [- `1 ]* p$ z$ @
22.     if(USART1->SR&(1<<5))
    0 i. x5 a% m1 h! T  o
23.     {

24.       kuan=USART1->DR-'0';//当串口接收到数据后跳出循环

25.       break;

26.     }
    + o8 }$ a7 Q1 h" K% J. R
27.   }
    # `$ Z8 r, W. n+ C
28.   printf("宽:%d\r\n",kuan);//打印宽度数据
    . a; \* M/ Y1 j3 Q
29.   //当前小车速度为0.25米每秒则小车每走1cm要用40ms所以以1cm为单位每走1cm耗时40ms用for函数驱动小车运动
    + [( P: S( D" [0 H
30.   for(x=0;x<chang*10;x++)//直走长

31.   {

32.     GO(300,300);

33.     delay_ms(40);
    ) v# d* T2 N" l6 t1 S4 J6 M
34.   }
    ) v; {' H. M" V1 }7 C3 h
35.   RIGHT(300,300);//右拐

36.   delay_ms(785);

37.   for(y=0;y<kuan*10;y++)//直走宽
    2 C' I  @% J! C0 t6 X! e
38.   {

39.     GO(300,300);

40.     delay_ms(40);
    - Q$ S% J, n% v, F4 P- |2 x: K
41.   }

42.   RIGHT(300,300);//右拐
    : B# r3 q% R# f( o, r5 A1 I
43.   delay_ms(785);
    + \, l% `/ s: Z) w' C
44.   for(x=0;x<chang*10;x++)//直走长
    ; S% M% @8 W- n
45.   {
    , R7 o7 Z7 Z& h* N8 `( i; P. `# W
46.     GO(300,300);
    2 c" Y" Y$ Y! p* H' b5 V3 |) U) S
47.     delay_ms(40);

48.   }
    : y4 ]. O8 V" D5 |% E3 }
49.   RIGHT(300,300);//右拐

50.   delay_ms(785);
    $ G8 [' j  c( W5 O4 ]0 O$ @$ A
51.   for(y=0;y<kuan*10;y++)//直走宽
    7 ^0 `8 |- k3 F# @- i( _
52.   {

53.     GO(300,300);
    / A4 X) w. f3 I
54.     delay_ms(40);

55.   }

56.   RIGHT(300,300);//右拐
    & M' F8 O& ?* R- x2 A7 @
57.   delay_ms(785);

58.   STOP();

59.

复制代码

0 C( [$ t; k6 |) o- Q; q6 ?8 f5 n
转载自： 古月居
