STM32MP1嵌入式Linux驱动开发指南V1.7-开发环境搭建

[复制链接]
STMCU小助手 发布时间:2022-9-27 15:17
开发环境搭建
要进行Linux驱动开发肯定要先搭建好开发环境,我们在开始学习STM32单片机的时候肯定需要安装一堆的软件,比如MDK、IAR、串口调试助手等等,这个就是STM32的开发环境搭建。同样的,要想在Ubuntu下进行Cortex-A(STM32MP157)开发也需要安装一些软件,也就是网上说的开发环境搭建,环境搭建好以后我们就可以进行开发了。环境搭建分为Ubuntu和Windows,因为我们最熟悉Windows,所以代码编写、查找资料啥的肯定是在Windows下进行的。但是Linux开发又必须在Ubuntu下进行,所以还需要搭建Ubuntu下的开发环境,主要是交叉编译器的安装,本章我们就分为Ubuntu和Windows,讲解这两种操作系统下的环境搭建。

4.1 Ubuntu和Windows文件互传
在开发的过程中会频繁的在Windows和Ubuntu下进行文件传输,比如在Windwos下进行代码编写,然后将编写好的代码拿到Ubuntu下进行编译。Windows和Ubuntu下的文件互传我们需要使用FTP服务,设置方法如下:
1、开启Ubuntu下的FTP服务
打开Ubuntu的终端窗口,然后执行如下命令来安装FTP服务:
sudo apt-get install vsftpd
等待软件自动安装,安装完成以后使用如下VI命令打开/etc/vsftpd.conf,命令如下:
sudo vi /etc/vsftpd.conf
打开以后vsftpd.conf文件以后找到如下两行:
local_enable=YES
write_enable=YES
确保上面两行前面没有“#”,有的话就取消掉,完成以后如图4.1.1所示:


图4.1.1 vsftpd.conf修改
修改完vsftpd.conf以后保存退出,使用如下命令重启FTP服务:
sudo /etc/init.d/vsftpd restart
2、Windows下FTP客户端安装

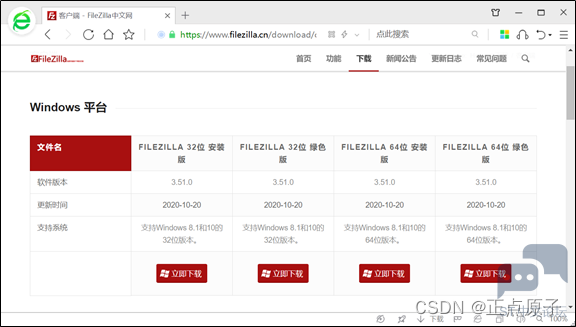

Windows下FTP客户端我们使用FileZilla,这是个免费的FTP客户端软件,可以在FileZilla官网下载,下载地址如下:下载界面如图4.1.2所示:

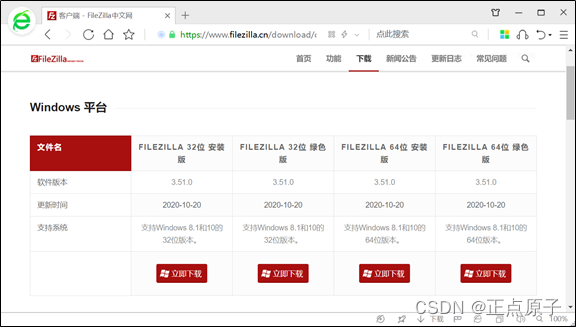

图4.1.2 FileZilla软件下载
如果是32位电脑就选择32位版本,64位电脑就选择64位版本,我们已经下载好了64位版本的FileZilla并放到开发板光盘中了,路径为:3、软件-> FileZilla_3.51.0_win64-setup.exe,双击安装即可。安装完成以后找到安装目录,找到图标,然后发送图标快捷方式到桌面,完成以后如图4.1.3所示:


图4.1.3 FileZilla图标
打开FileZilla软件,界面如图4.1.4所示:

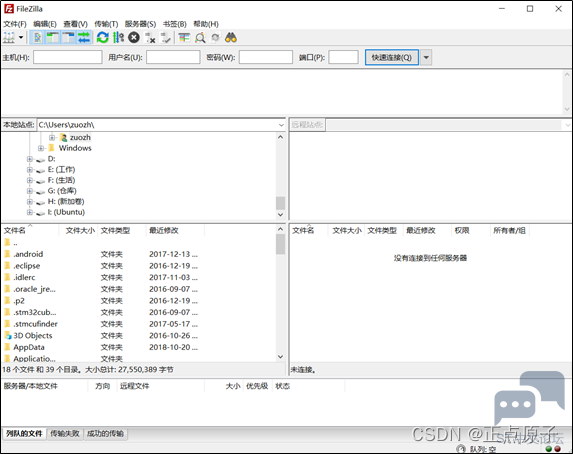

图4.1.4 FileZilla软件界面
3、FileZilla软件设置
Ubuntu作为FTP服务器,FileZilla作为FTP客户端,客户端肯定要连接到服务器上,打开站点管理器,点击:文件->站点管理器,打开以后如图4.1.5所示:

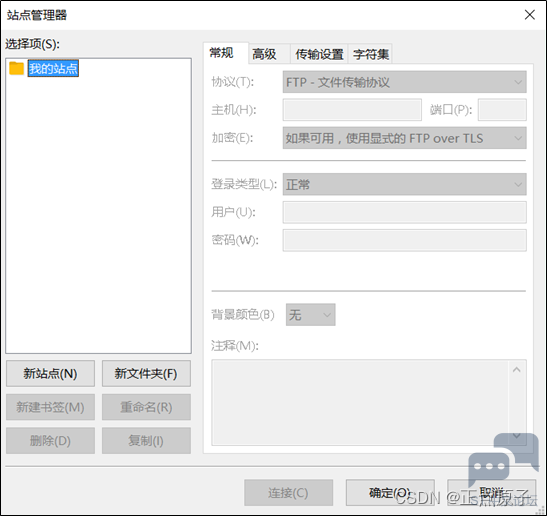

图4.1.5 站点管理器
点击图4.1.5中的“新站点(N)”按钮来创建站点,新建站点以后就会在“我的站点”下出现新建的这个站点,站点的名称可以自行修改,比如我将新的站点命名为“Ubuntu”如图4.1.6所示:


图4.1.6 新建站点

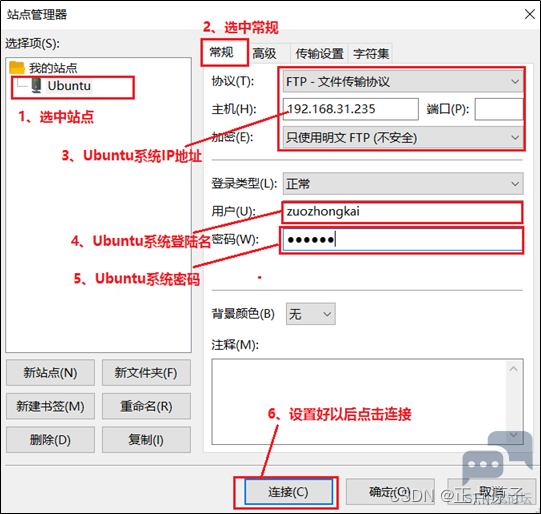

选中新创建的“Ubuntu”站点,然后对站点的“常规”进行设置,设置如图4.1.7所示:


图4.1.7 站点设置
按照图4.1.7中设置好以后,点击“连接”按钮,第一次连接可能会弹出提示是否保存密码的对话框,点击确定即可。连接成功以后如图4.1.8所示:


图4.1.8 连接成功

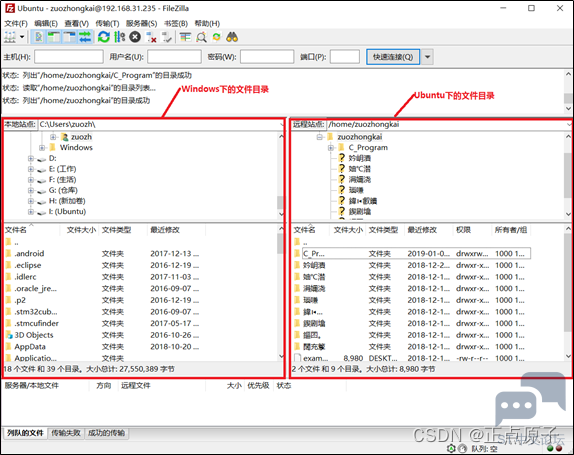

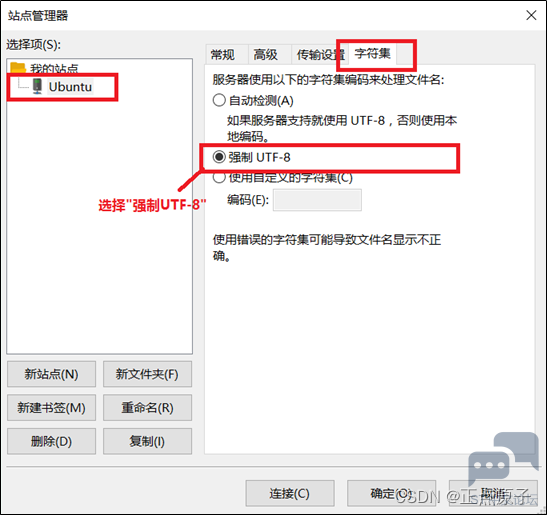

连接成功以后如图4.1.8所示,其中左边就是Windows文件目录,右边是Ubuntu文件目录,默认进入用户根目录下(比如我电脑的“/home/zuozhongkai”)。但是注意观察在图4.1.8中Ubuntu文件目录下的中文目录都是乱码的,这是因为编码方式没有选对,先断开连接,点击:服务器(S)->断开连接,然后打开站点管理器,选中要设置的站点“Ubuntu”,选择“字符集”,设置如图4.1.9所示:


图4.1.9 设置字符集
按照图4.1.9设置好字符集以后重新连接到FTP服务器上,重新链接到FTP服务器以后Ubuntu下的文件目录中文显示就正常了,如图4.1.10所示:

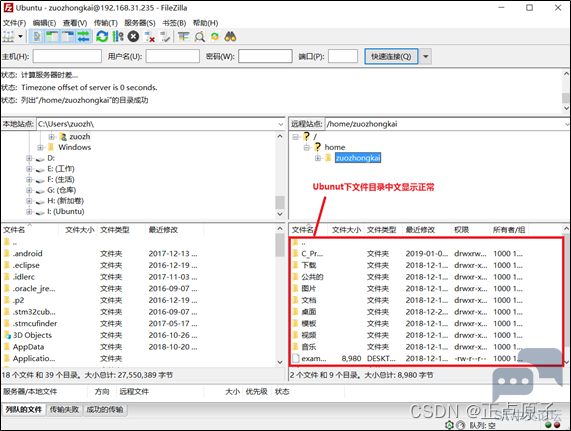

图4.1.10 Ubuntu下文件目录中文显示正常
如果要将Windows下的文件或文件夹拷贝到Ubuntu中,只需要在图4.1.10中左侧的Windows区域选中要拷贝的文件或者文件夹,然后直接拖到右侧的Ubuntu中指定的目录即可。将Ubuntu中的文件或者文件夹拷贝到Windows中也是直接拖放。
4.2 Ubuntu下NFS和SSH服务开启
4.2.1 NFS服务开启
后面进行Linux驱动开发的时候需要NFS启动,因此要先安装并开启Ubuntu中的NFS服务,使用如下命令安装NFS服务:
sudo apt-get install nfs-kernel-server rpcbind
等待安装完成,安装完成以后在用户根目录下创建一个名为“linux”的文件夹,以后所有的东西都放到这个“linux”文件夹里面,在“linux”文件夹里面新建一个名为“nfs”的文件夹,如图4.2.1所示:


图4.2.1 创建linux工作目录
图4.2.1中创建的nfs文件夹供nfs服务器使用,以后我们可以在开发板上通过网络文件系统来访问nfs文件夹,要先配置nfs,使用如下命令打开nfs配置文件/etc/exports:
sudo vi /etc/exports
打开/etc/exports以后在后面添加如下所示内容:
/home/zuozhongkai/linux/nfs *(rw,sync,no_root_squash)

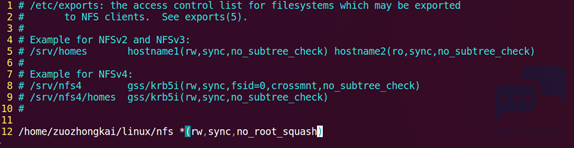

添加完成以后的/etc/exports如图4.2.2所示:


图4.2.2 修改文件/etc/exports
重启NFS服务,使用命令如下:
sudo /etc/init.d/nfs-kernel-server restart
4.2.2 SSH服务开启
开启Ubuntu的SSH服务以后我们就可以在Windwos下使用终端软件登陆到Ubuntu,比如使用SecureCRT,Ubuntu下使用如下命令开启SSH服务:
sudo apt-get install openssh-server
上述命令安装ssh服务,ssh的配置文件为/etc/ssh/sshd_config,使用默认配置即可。
4.3 Ubuntu交叉编译工具链安装
4.3.1 交叉编译器安装
ARM裸机、Uboot移植、Linux移植这些都需要在Ubuntu下进行编译,编译就需要编译器,我们在第三章“Linux C编程入门”里面已经讲解了如何在Liux进行C语言开发,里面使用GCC编译器进行代码编译,但是Ubuntu自带的gcc编译器是针对X86架构的!而我们现在要编译的是ARM架构的代码,所以我们需要一个在X86架构的PC上运行,可以编译ARM架构代码的GCC编译器,这个编译器就叫做交叉编译器,总结一下交叉编译器就是:
1、它肯定是一个GCC编译器。
2、这个GCC编译器是运行在X86架构的PC上的。
3、这个GCC编译器是编译ARM架构代码的,也就是编译出来的可执行文件是在ARM芯片上运行的。
交叉编译器中“交叉”的意思就是在一个架构上编译另外一个架构的代码,相当于两种架构“交叉”起来了。
交叉编译器有很多种,ST也有推荐的通用交叉编译器,如图4.3.1所示:


图4.3.1 ST推荐的通用交叉编译器
从图4.3.1可以看出,ST推荐了两款通用交叉编译器,一个是ARM官方出品的:gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf,一个是linaro出品的:gcc-linaro-7.2.1-2017.11-x86_64_arm-linux-gnueabi.tar.xz,本教程我们使用ARM官方出品的交叉编译器。
首先是下载ARM官方出品的交叉编译器,图4.3.1中也给出了交叉编译器的下载链接:编译器下载地址如下:打开以后如图4.3.2所示:

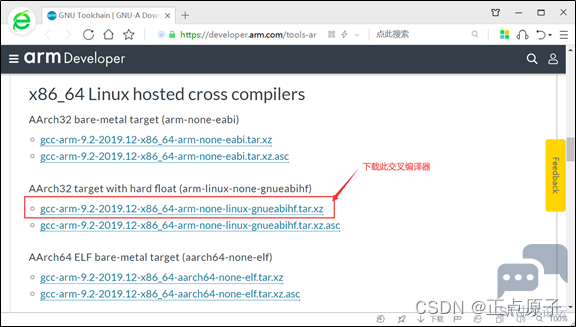

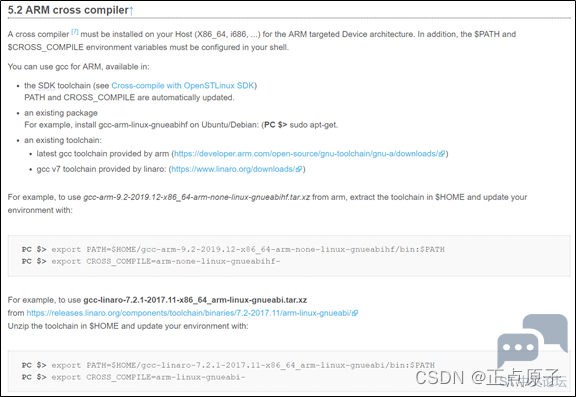

图4.3.1.2 ARM官方交叉比编译器下载界面
图4.3.1.2中的gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz是在64位Ubuntu下使用的交叉编译器。交叉编译器我们已经下载好放到了开发板光盘中,路径:开发板光盘5、开发工具1、交叉编译器gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz。
注意!直接从ARM官方下载的交叉编译器在编译TF-A的时候会报错没有stm32wrapper4dbg这命令,后面会讲解如何解决这个问题。

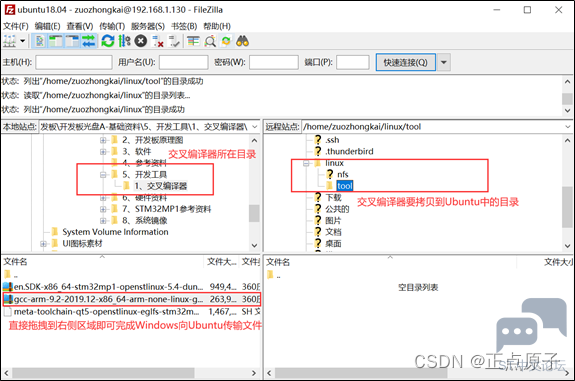

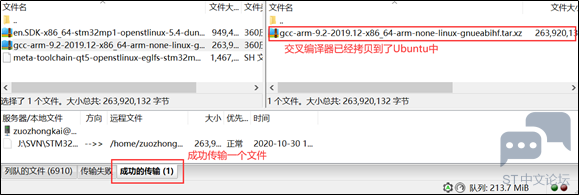

我们要先将交叉编译工具拷贝到Ubuntu中,在4.2.1小节中我们在当前用户根目录下创建了一个名为“linux”的文件夹,在这个linux文件夹里面再创建一个名为“tool”的文件夹,用来存放一些开发工具。使用前面已经安装好的FileZilla将交叉编译器拷贝到Ubuntu中刚刚新建的“tool”文件夹中,操作如图4.3.1.3所示:


图4.3.1.3 拷贝交叉编译器
拷贝完成的话FileZilla会有提示,如图4.3.1.4:


图4.3.1.4 交叉编译器拷贝完成
在Ubuntu中创建目录:/usr/local/arm,命令如下:
sudo mkdir /usr/local/arm
创建完成以后将刚刚拷贝的交叉编译器复制到/usr/local/arm这个目录中,在终端使用命令“cd”进入到存放有交叉编译器的目录,比我前面将交叉编译器拷贝到了目录“/home/zuozhongkai/linux/tool”中,然后使用如下命令将交叉编译器复制到/usr/local/arm中:
sudo cp gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz /usr/local/arm/ -f
拷贝完成以后在/usr/local/arm目录中对交叉编译工具进行解压,解压命令如下:
sudo tar -vxf gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz
等待解压完成,解压完成以后会生成一个名为“gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf”的文件夹,这个文件夹里面就是我们的交叉编译工具链。
修改环境变量,使用打开/etc/profile文件,命令如下:
sudo vi /etc/profile
打开/etc/profile以后,在最后面输入如下所示内容:
export PATH=$PATH:/usr/local/arm/gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf/bin

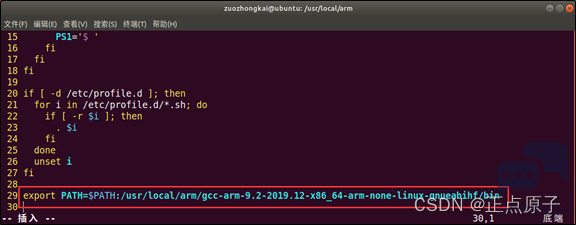

添加完成以后的/etc/profile如图4.3.1.5所示:


图4.3.1.5 添加环境变量
修改好以后就保存退出,重启Ubuntu系统,交叉编译工具链(编译器)就安装成功了。
4.3.2 安装相关库
在使用交叉编译器之前还需要安装一下其它的库,命令如下:
sudo apt-get update //先更新,否则安装库可能会出错
sudo apt-get install lsb-core lib32stdc++6 //安装库
等待这些库安装完成。
4.3.3 交叉编译器验证
首先查看一下交叉编译工具的版本号,输入如下命令:
arm-none-linux-gnueabihf-gcc -v
如果交叉编译器安装正确的话就会显示版本号,如图4.3.3.1所示:


图4.3.3.1 交叉编译器版本查询
从图4.3.3.1中可以看出当前交叉编译器的版本号为9.2.1,说明交叉编译工具链安装成功。第三章“Linux C编程入门”中使用Ubuntu自带的GCC编译器,我们用的是命令“gcc”。要使用刚刚安装的交叉编译器的时候使用的命令是“arm-none-linux-gnueabihf-gcc”,“arm-none-linux-gnueabihf-gcc”的含义如下:
1、arm表示这是编译arm架构代码的编译器。
2、none表示厂商,一般半导体厂商会修改通用的交叉编译器,此处就是半导体厂商的名字,ARM自己做的交叉编译这里为none,表示没有厂商。
3、linux表示运行在linux环境下。
4、gnueabihf表示嵌入式二进制接口,后面的hf是hard float的缩写,也就是硬件浮点,说明此交叉编译工具链支持硬件浮点。
5、gcc表示是gcc工具。
4.4 Visual Studio Code软件的安装和使用
4.4.1 Visual Studio Code的安装
Visual Stuio Code是一个编辑器,可以用来编写代码,Visual Studio Sode本教程以后就简称为VSCode,VSCode是微软出的一款免费编辑器。VSCode有Windows、Linux和macOS三个版本的,是一个跨平台的编辑器。VSCode下载地址是:https://code.visualstudio.com/,下载界面如图4.5.1.1所示:

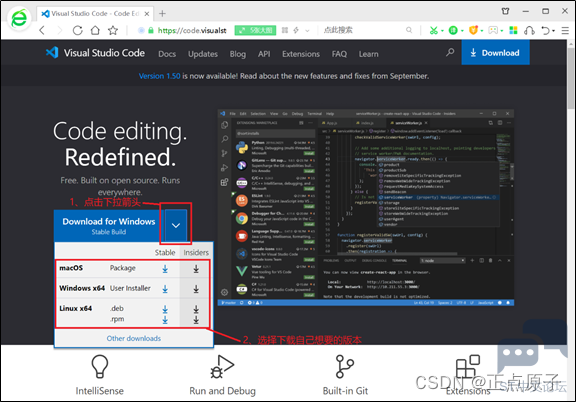

图4.5.1.1 VSCode下载界面
在图4.5.1.1中下载自己想要的版本,本教程需要Windows和Linux这两个版本,所以下载这两个即可,我们已经下载好并放入了开发板光盘中,路径为:3、软件->Visual Studio Code。
1、Windows版本安装
Windows版本的安装和容易,和其他Windows一样,双击.exe安装包,然后一路“下一步”即可,安装完成以后在桌面上就会有VSCode的图标,如图4.5.1.2所示:


图4.5.1.2 VSCode图标

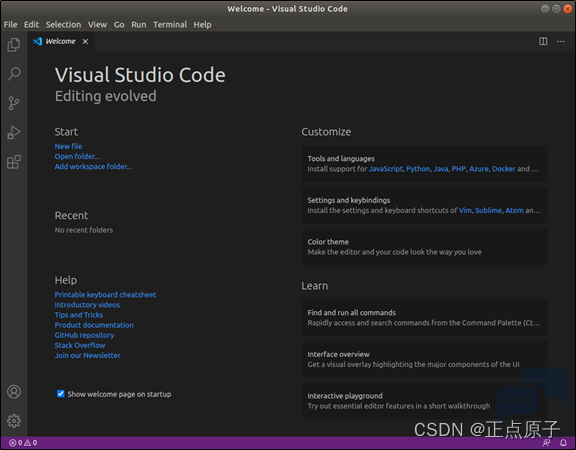

双击图4.5.1.2打开VSCode,默认界面如图4.5.1.3所示:


图4.5.1.3 VSCode默认界面
2、Linux版本安装
我们有时候也需要在Ubuntu下阅读代码,所以还需要在Ubuntu下安装VSCode。Linux下的VSCode安装包我们也放到了开发板光盘中, 将开发板光盘中的.deb软件包拷贝到Ubuntu系统中,然后使用如下命令安装:
sudo dpkg -i code_1.50.1-1602600906_amd64.deb
等待安装完成,如图4.5.1.4所示:

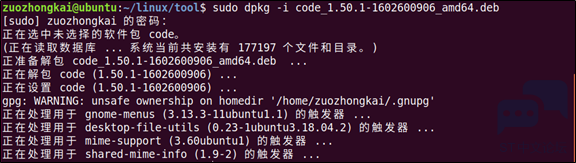

图4.5.1.4 VSCode安装过程

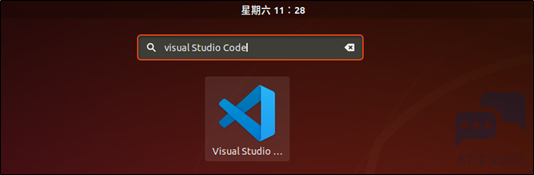

安装完成以后搜索“Visual Studio Code”就可以找到,如图4.5.1.5所示:


图4.5.1.5 Visual Studio Code

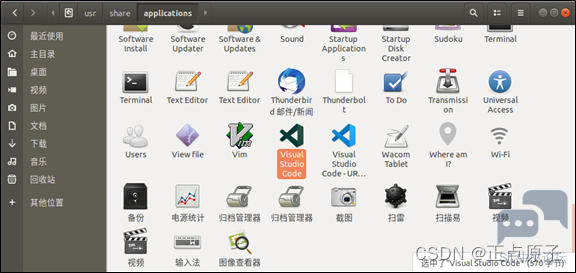

每次打开VSCode都要搜索,太麻烦了,我们可以将图标添加到Ubuntu桌面上,安装的所有软件图标都在目录/usr/share/applications中,如图4.5.1.6所示:


图4.5.1.6 软件图标
在图4.5.1.6中找到Visual Studio Code的图标,然后点击鼠标右键,选择复制到->桌面,如图4.5.1.7所示:

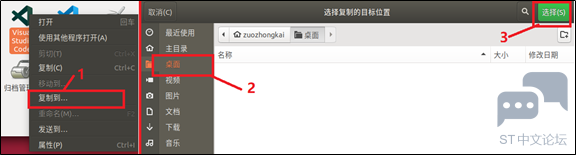

图4.5.1.7 复制图标到桌面

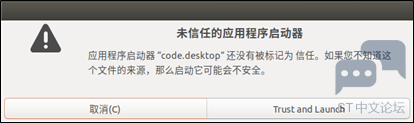

按照图4.5.1.7所示方法将VSCode图标复制到桌面,第一次双击的时候会提示“未信任的应用程序启动器”,如图4.5.1.8所示:


图4.5.1.8 “未信任的应用程序启动”对话框

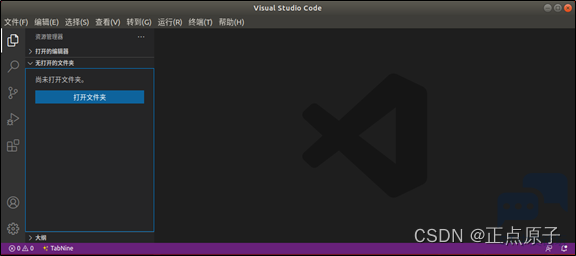

点击图4.5.1.8中的“Trust and Launch”,选择信任即可。以后就可以直接双击图标打开VSCode,Ubuntu下的VSCode打开以后如图4.5.1.9所示:


图4.5.1.9 Linux下的VSCode
可以看出Linux下的VSCode和Windows下的基本是一样的,所以使用方法也是一样的。
4.5.2 Visual Studio Code插件的安装
VSCode支持多种语言,比如C/C++、Python、C#等等,本教程我们主要用来编写C/C++程序的,所以需要安装C/C++的扩展包,扩展包安装很简单,如图4.5.2.1所示:


图4.5.2.1 VSCode插件安装
我们需要按照的插件有下面几个:
1)、C/C++,这个肯定是必须的。
2)、C/C++ Snippets,即C/C++重用代码块。
3)、C/C++ Advanced Lint,即C/C++静态检测 。
4)、Code Runner,即代码运行。
5)、Include AutoComplete,即自动头文件包含。
6)、Rainbow Brackets,彩虹花括号,有助于阅读代码。
7)、One Dark Pro,VSCode的主题。
8)、GBKtoUTF8,将GBK转换为UTF8。
9)、ARM,即支持ARM汇编语法高亮显示。
10)、Chinese(Simplified),即中文环境。
11)、vscode-icons,VSCode图标插件,主要是资源管理器下各个文件夹的图标。
12)、compareit,比较插件,可以用于比较两个文件的差异。
13)、DeviceTree,设备树语法插件。
14)、TabNine,一款AI自动补全插件,强烈推荐,谁用谁知道!
安装完成以后重新打开VSCode,如果要查看已经安装好的插件,可以按照图4.5.2.2所示方法查看:

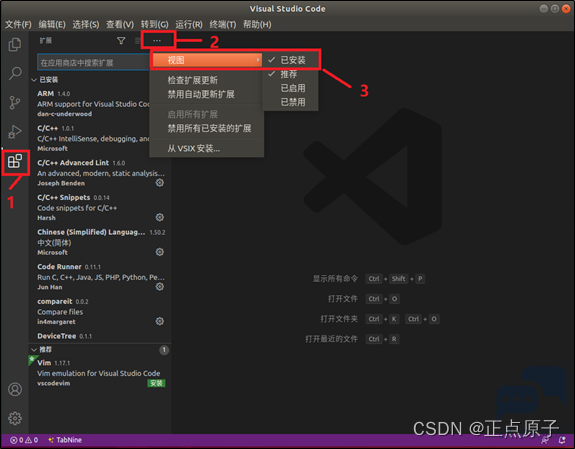

图4.5.2.2 显示已安装的插件
由于我们已经安装了中文插件,因此重新打开VSCode以后就会是中文界面了,如图4.5.2.3所示:


图4.5.2.3 VSCode中文环境
4.5.3 Visual Studio Code新建工程

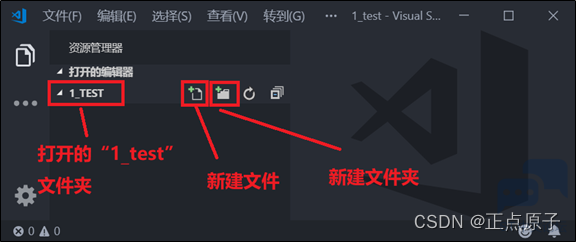

新建一个文件夹用于存放工程,比如我新建了文件夹目录为E:\VScode_Program\1_test,路径尽量不要有中文和空格打开VSCode。然后在VSCode上点击文件->打开文件夹…,选刚刚创建的“1_test”文件夹,打开以后如图4.5.3.1所示:


图4.5.3.1 打开的文件夹
从图4.5.3.1可以看出此时的文件夹“1_TEST”是空的,点击文件->将工作区另存为…,打开工作区命名对话框,输入要保存的工作区路径和工作区名字,如图4.5.3.2所示:

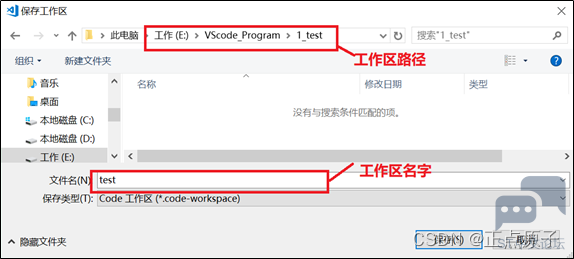

图4.5.3.2 工作区保存设置

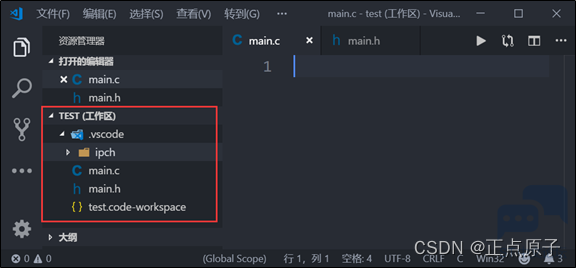

工作区保存成功以后,点击图4.5.3.1中的“新建文件”按钮创建main.c和main.h这两个文件,创建成功以后VSCode如图4.5.3.3所示:


图4.5.3.2 新建文件以后的VSCode
从图4.5.3.2可以看出,此时“实验1 TEST”中有.vscode文件夹、main.c和main.h,这三个文件和文件夹同样会出现在“实验1 test”文件夹中,如图4.5.3.3所示:

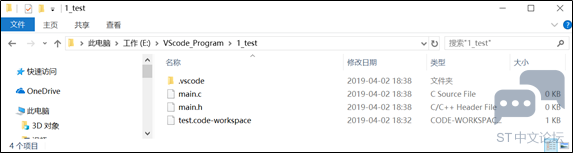

图4.5.3.3 实验文件夹
在main.h中输入如下所示内容:
示例代码4.5.3.1 main.h文件代码

  1. 1 #include <stdio.h>
  2. 2
  3. 3 int add(int a, int b);
  4.         在main.c中输入如下所示内容:
  5. 示例代码4.5.3.2 main.c文件代码
  6. 1  #include <main.h>
  7. 2
  8. 3  int add(int a, int b)
  9. 4  {
  10. 5      return (a + b);
  11. 6  }
  12. 7
  13. 8  int main(void)
  14. 9  {
  15. 10     int value = 0;
  16. 11
  17. 12     value = add(5, 6);
  18. 13     printf("5 + 6 = %d", value);
  19. 14     return 0;
  20. 15 }
复制代码

代码编辑完成以后VSCode界面如图4.5.3.4所示:

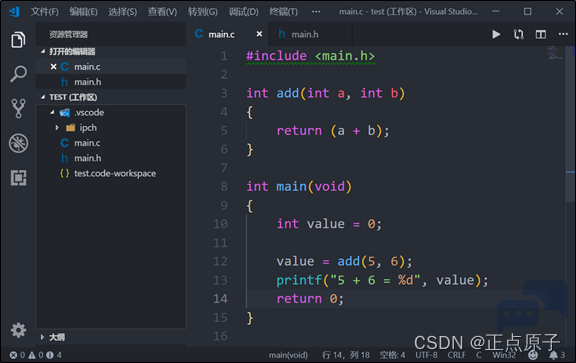

图4.5.3.4 代码编辑完成以后的界面
从图4.5.3.4可以看出,VSCode的编辑的代码高亮很漂亮,阅读起来很舒服。但是此时提示找不到“stdio.h”这个头文件,如图4.5.3.5所示错误提示:
在这里插入图片描述

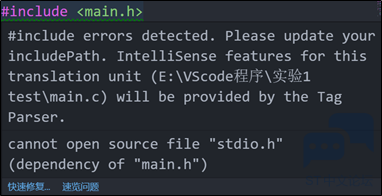

图4.5.3.5 头文件找不到。
图4.5.3.5中提示找不到“main.h”,同样的在main.h文件中会提示找不到“stdio.h”。这是因为我们没有添加头文件路径。按下“Ctrl+Shift+P”打开搜索框,然后输入“Edit configurations”,选择“C/C++:Edit configurations…”,如图4.5.3.6所示:


图4.5.3.6 打开C/C++编辑配置文件
C/C++的配置文件是个json文件,名为:c_cpp_properties.json,此文件默认内容如图4.5.3.7所示:

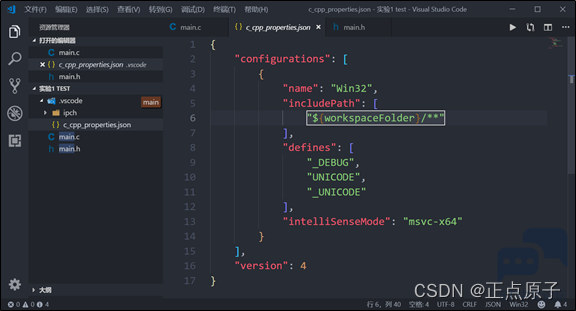

图4.5.3.7 文件c_cpp_properties.json内容
c_cpp_properties.json中的变量“includePath”用于指定工程中的头文件路径,但是“stdio.h”是C语言库文件,而VSCode只是个编辑器,没有编译器,所以肯定是没有stdio.h的,除非我们自行安装一个编译器,比如CygWin,然后在includePath中添加编译器的头文件。这里我们就不添加了,因为我们不会使用VSCode来编译程序,这里主要知道如何指定头文件路径就可以了,后面有实际需要的时候再来讲。

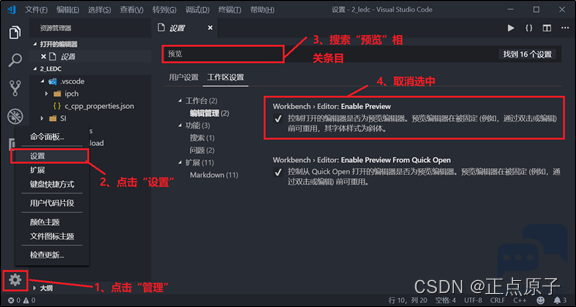

我们在VScode上打开一个新文件的话会覆盖掉以前的文件,这是因为VSCode默认开启了预览模式,预览模式下单击左侧的文件就会覆盖掉当前的打开的文件。如果不想覆盖的话采用双击打开即可,或者设置VSCode关闭预览模式,设置如图4.5.3.8所示:


图4.5.3.8 取消预览

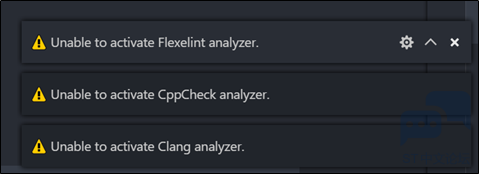

我们在编写代码的时候有时候会在右下角有如图4.5.3.9所示的警告提示:


图4.5.3.9 错误提示

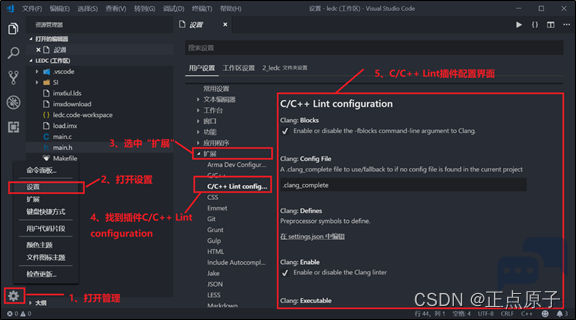

这是因为插件C/C++ Lint打开了几个功能,我们将其关闭就可以了,顺便也可以学习一下VSCode插件配置方法,如图4.5.3.10所示:



图4.5.3.10 C/C++ Lint配置界面

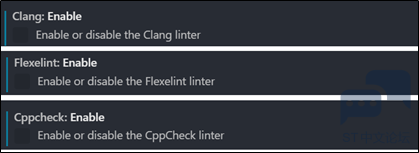

在C/C++ Lint配置界面上找到CLang:Enable、Cppcheck:Enable、Flexlint:Enable这个三个,然后取消掉勾选即可,如图4.5.3.11所示:


图4.5.3.11 C/C++ Lint配置
按照图4.5.3.11所示取消这三个有关C/C++ Lint的配置以后就不会有图4.5.3.9所示的错误提示了。但是关闭Cppcheck:Enable以后VSCode就不能实时检查错误了,大家根据实际情况选择即可。
————————————————
