一、电源管理
" n+ {+ i6 C( Z, B$ B9 wSTM32 默认VDD供电引脚高于1.72V上电复位，低于1.68V掉电复位。
! r' [8 M5 v0 i  \

; @! H7 K5 @- |# D
# s2 ?$ o: A3 F0 p$ e  |7 Q上电电压和掉电电压值是可以配置的，通过修改选项字节，在程序运行前对flash的某些地址做了修改。

* q& }) v3 x0 m1 J" ~
% k# Z! C' K  u; D' T可编程电压检测器 PVD，会向内核产生一个 PVD 中断(EXTI16 线中断)以使内核在复位前进行紧急处理，使在掉电前在中断中做一些紧急的数据处理。

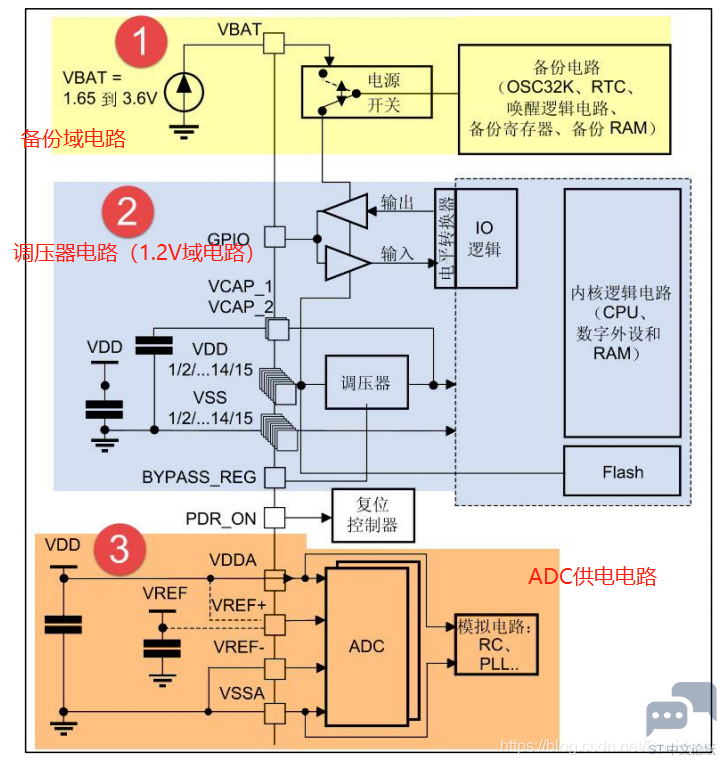

: h5 p) i. u+ XSTM32 的电源系统：
8 R, q" h# o8 P0 J$ @) B6 P3 Q* r

4 b' t1 U5 y8 }' d  i  L
# E/ J3 B0 c6 ^' K- I2 D7 e% N二、低功耗
. ?, W% X$ l, h' ~( K' V% I, P9 _6 |% DSTM32 具有运行、睡眠、停止和待机四种工作模式。低功耗平常能用到睡眠模式和停止模式。更多用到的是停止模式，WFI(wait for interrupt),因为中断基本上都是使能后触发，事件的话任意一个外设都有很多事件（比如串口的非空、空闲），睡眠模式就很容易就唤醒了。
6 w% G$ ~4 L" w% n2 I2 ?! f注意唤醒后默认使用的是内部HSI时钟，需要配置为外部HSE时钟。

3 }, L) J8 K/ w( _1 s% U8 m' i

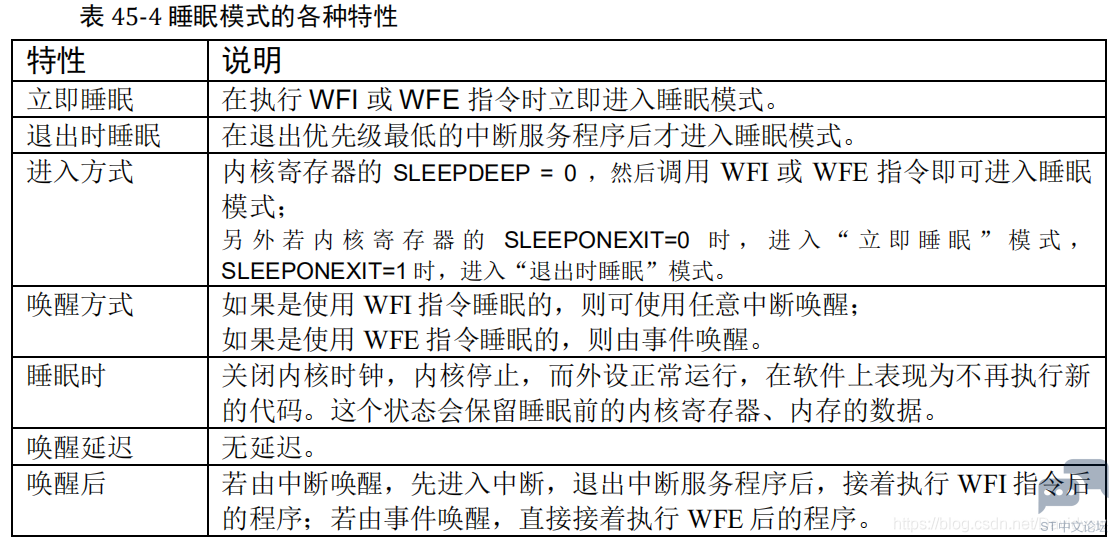

' U5 ^1 h% y0 n7 ?) Q2 R1、睡眠模式
在睡眠模式中，仅关闭了内核时钟，内核停止运行，但其片上外设（GPIO、ADC…），CM4 核心的外设（NVIC、SysTick）全都还照常运行。
有两种方式进入睡眠模式，它的进入方式决定了从睡眠唤醒的方式，分别是 WFI(wait for interrupt)和 WFE(wait for event)，即由等待“中断”唤醒和由“事件”唤醒。
-比如，DMA_GetFlagStatus()是获取事件，DMA_GetITStatus是获取中断

6 W* V( w9 o8 e! M" g0 }$ V5 `7 F

; X3 l7 I7 Q) i3 d& e0 y# S9 |

1.                 //进入睡眠模式
   7 j! K; C7 c; L- D% |
2.                 HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON,PWR_SLEEPENTRY_WFI);

复制代码

2、停止模式
) J8 P* t) r( u4 ^在停止模式中，进一步关闭了其它所有的时钟，于是所有的外设都停止了工作，但由于其 1.2V 区域的部分电源没有关闭，还保留了内核的寄存器、内存的信息，所以从停止模式唤醒，并重新开启时钟后，还可以从上次停止处继续执行代码。
停止模式可以由任意一个外部中断(EXTI)唤醒。在停止模式中可以选择电压调节器为开模式或低功耗模式，可选择内部 FLASH 工作在正常模式或掉电模式。
7 ?2 r7 V2 h4 t. z6 x; n停止模式关闭了晶振，因此唤醒时需要配置外部晶振，不然会使用内部晶振。
调压器可根据情况选择开启还是处于低功耗模式，如果想尽快唤醒，立刻相应外设，可以选择开启的状态。

' Z1 }  W0 e0 n5 S/ H! G7 f  D( q; F
7 w. F1 ~0 u0 N. _+ [+ M/ |0 i

1.                 /* 进入停止模式，设置电压调节器为低功耗模式，等待中断唤醒 */

2.                 HAL_PWR_EnterSTOPMode(PWR_MAINREGULATOR_ON,PWR_STOPENTRY_WFI);

3.                 /* 从停止模式唤醒后需要重新配置系统时钟:启用HSE、PLL*/

复制代码

3、待机模式
& C; N% ~1 b$ n( y待机模式，它除了关闭所有的时钟，还把 1.2V 区域的电源也完全关闭了，也就是说，从待机模式唤醒后，由于没有之前代码的运行记录，只能对芯片复位，重新检测 boot 条件，从头开始执行程序。相当于重启了，因此不常用。
/ U' b& c% }0 ]1 Y& c它有四种唤醒方式，分别是 WKUP(PA0)引脚的上升沿，RTC 闹钟事件，NRST 引脚的复位和 IWDG(独立看门狗)复位。

" [6 |# M5 I; P7 i0 j* I$ n
9 @$ I- E+ g) u2 ?7 Y; vSTM32电源简图
' k$ a* Y" A; B* `
  }9 P3 ?  [- v5 ]9 V
$ x7 F, F# R7 u' p
. V% g) ^3 T1 d0 wVDDA：ADC工作电源；
0 H' z" ^7 r2 HVSSA：ADC独立的地连接；
VREF：引脚则为 ADC 提供测量使用的参考电压；
" L; v, |* Q8 G7 j! v& Y
VDD：1.8V 供电区域电源；
VSS：1.8V 供电区域地；
% u' m5 f$ k' u) Y! f+ y
4 C( D! L2 w$ u$ _8 pVBAT：后备供电区域供电，一般此引脚还接着纽扣电池。
————————————————
- L; O/ {. R! |2 O版权声明：Davidysw
