详解STM32单片机的堆栈

[复制链接]

STMCU小助手发布时间：2022-10-31 22:13

技术帖
文章封面:
文章简介:	详解STM32单片机的堆栈

学习STM32单片机的时候，总是能遇到“堆栈”这个概念。分享本文，希望对你理解堆栈有帮助。对于了解一点汇编编程的人，就可以知道，堆栈是内存中一段连续的存储区域，用来保存一些临时数据。堆栈操作由PUSH、POP两条指令来完成。而程序内存可以分为几个区：

栈区（stack）
堆区（Heap）
全局区（static）
文字常亮区程序代码区
) q+ e) } a* g1 x& d6 W* T2 _6 a6 t

程序编译之后，全局变量，静态变量已经分配好内存空间，在函数运行时，程序需要为局部变量分配栈空间，当中断来时，也需要将函数指针入栈，保护现场，以便于中断处理完之后再回到之前执行的函数。栈是从高到低分配，堆是从低到高分配。
普通单片机与STM32单片机中堆栈的区别
普通单片机启动时，不需要用bootloader将代码从ROM搬移到RAM。这里我们可以先看看单片机程序执行的过程，单片机执行分三个步骤：

取指令
分析指令
执行指令) t; l: v! v$ M

根据PC的值从程序存储器读出指令，送到指令寄存器。然后分析执行执行。这样单片机就从内部程序存储器去代码指令，从RAM存取相关数据。
RAM取数的速度是远高于ROM的，但是普通单片机因为本身运行频率不高，所以从ROM取指令慢并不影响。
而STM32的CPU运行的频率高，远大于从ROM读写的速度。所以需要用bootloader将代码从ROM搬移到RAM。
使用栈就象我们去饭馆里吃饭，只管点菜（发出申请）、付钱、和吃（使用），吃饱了就走，不必理会切菜、洗菜等准备工作和洗碗、刷锅等扫尾工作，他的好处是快捷，但是自由度小。使用堆就象是自己动手做喜欢吃的菜肴，比较麻烦，但是比较符合自己的口味，而且自由度大。
其实堆栈就是单片机中的一些存储单元，这些存储单元被指定保存一些特殊信息，比如地址（保护断点）和数据（保护现场）。
如果非要给他加几个特点的话那就是：

这些存储单元中的内容都是程序执行过程中被中断打断时，事故现场的一些相关参数。如果不保存这些参数，单片机执行完中断函数后就无法回到主程序继续执行了。
这些存储单元的地址被记在了一个叫做堆栈指针（SP）的地方。" F* [# R9 h, x8 t; W6 L3 Q

结合STM32的开发讲述堆栈
从上面的描述可以看得出来，在代码中是如何占用堆和栈的。可能很多人还是无法理解，这里再结合STM32的开发过程中与堆栈相关的内容来进行讲述。
如何设置STM32的堆栈大小？

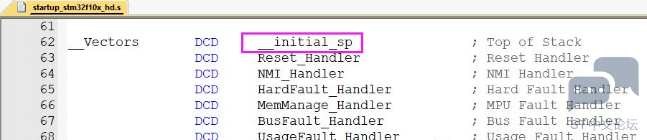

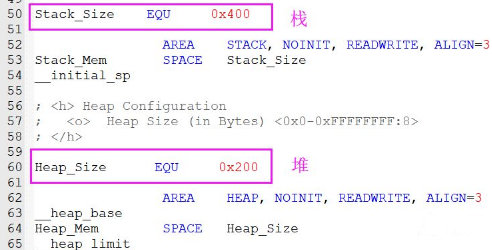

在基于MDK的启动文件开始，有一段汇编代码是分配堆栈大小的。

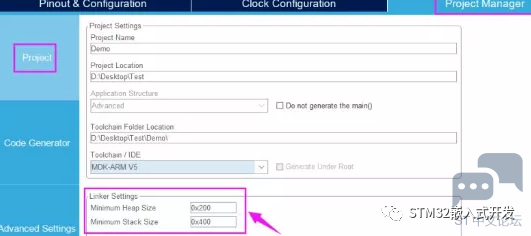

这里重点知道堆栈数值大小就行。还有一段AREA（区域），表示分配一段堆栈数据段。数值大小可以自己修改，也可以使用STM32CubeMX数值大小配置，如下图所示。

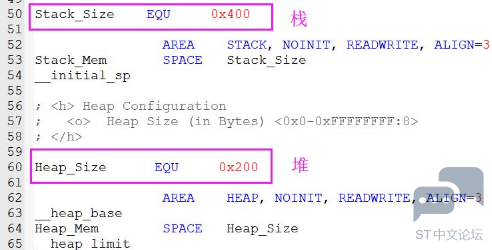

STM32F1默认设置值0x400，也就是1K大小。

Stack_Size EQU 0x400

函数体内局部变量：
void Fun(void){ char i; int Tmp[256]; //...} 局部变量总共占用了256*4 + 1字节的栈空间。所以，在函数内有较多局部变量时，就需要注意是否超过我们配置的堆栈大小。

函数参数：
void HAL_GPIO_Init(GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_Init) 这里要强调一点：传递指针只占4字节，如果传递的是结构体，就会占用结构大小空间。提示：在函数嵌套,递归时，系统仍会占用栈空间。

堆（Heap）的默认设置0x200（512）字节。
Heap_Size EQU 0x200

大部分人应该很少使用malloc来分配堆空间。虽然堆上的数据只要程序员不释放空间就可以一直访问，但是，如果忘记了释放堆内存，那么将会造成内存泄漏，甚至致命的潜在错误。
7 F* |# D! U0 Z% H9 e

MDK中RAM占用大小分析

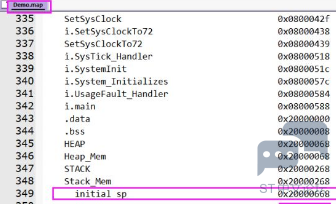

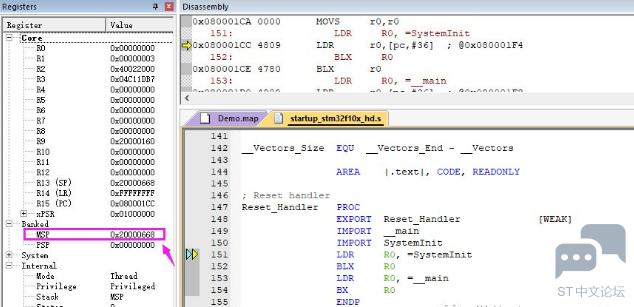

经常在线调试的人，可能会分析一些底层的内容。这里结合MDK-ARM来分析一下RAM占用大小的问题。在MDK编译之后，会有一段RAM大小信息：
