引言
STM32U575/585 微控制器（MCU）基于具有 Arm® TrustZone®和 FPU 的高性能 Arm® 32 位 Cortex®‑M33CPU。这些 MCU 采用新型结构制造，得益于其高度灵活性和高级外设集，实现了一流的超低功耗性能。STM32U575/585 器件可为应用实现极高的能效。
9 m( a1 ^: e9 q9 N6 I; u& v带有“Q”后缀的 STM32U575/585 器件（例如 STM32U5xxxxQ）支持在运行和低功耗模式下使用内部 SMPS，从而能够设计出非常高效的低功耗应用通过集成 ART 加速器 8 KB 指令缓存，STM32U575/585 MCU 可在高达 160MHz 的频率下运行，实现 240 DMIPS 性能，同时保持极低的动态功耗。
( d, Y+ g4 c. f8 {2 MSTM32U575/585 器件嵌入了大量智能高性能外设，具有多种先进的超低功耗模拟功能。借助于 LPBAM（低功耗后台自主式），许多外设（包括通信、模拟、定时器和音频）均可正常工作并自主进入停机模式，并直接访问内存。
超低功耗设计和处理性能的组合使这些器件能够达到行业领先的 EEMBC® ULPBench™得分，最高达到 535 ULPMark™。
STM32U575/585 MCU 集合了多种创新，能够使不同模式下的功耗减到最小，同时保留大部分现有外设并很好地实现了引脚容，能够很容易地从现有产品上进行移植。
9 }% {& Y! o6 l$ t) s0 E& B得益于其内置内部稳压器和电压调节，无论外部供电电压是多少，在活动模式下都能保持尽可能小的消耗。这使得这些器件非常适合电池供电的产品，所需供电电压可低 至 1.71 V。
此外，它们具有多电压域，允许产品以低压供电，同时模数和数模转换器可在高达 3.6V 的高电源电压和参考电压下工作。
STM32U575/585 器件可支持电池备份域以保持 RTC（实时时钟）运行，并能支持 32 个寄存器（每个寄存器为 32 位宽）的组，该寄存器组在失去电源时能够保持内容。该可选备份电池可在有主电源时充电。
; D, D5 }- z$ a8 U这些器件支持多种主要的低功耗模式，其中每种都有多个子模式选项。这使得设计人员可以在低功耗性能、短启动时间、可用外设集与唤醒源最大数量之间实现最佳折中。
9 I7 F& l8 U8 s  _0 b5 Z+ A1 概述
& U6 t8 n& z; O7 Q% v1 ~) }本应用说明适用于基于 Arm® Cortex®内核的 STM32U575/585 微控制器。
( Z" Z$ a( e- b* F. U" r2 g) s提示 Arm 是 Arm Limited（或其子公司）在美国和/或其他地区的注册商标。

7 A- `; a( p, b2 高能效处理
由于使用了关联到其存储器接口的 Cortex‑M33 核，因而在运行模式下获得了很高的处理性能（以 DMIPS/MHz 表示）。为确保实现最大工作频率下的高性能工作，STM32U575/585 器件嵌入了 ART 加速器指令缓存（ICACHE），通过其屏蔽 Flash 访问等待状态。无论系统时钟频率是多少，都可达到 1.5 DMIPS/MHz 的处理性能。
STM32U575/585 器件支持动态电压调节，以便优化其在运行模式下的功耗。可根据系统的最高操作频率，调节为逻辑（VCORE）供电的主稳压器提供的电压。更多详细信息，请参见参考文档[1]。
主调压器在以下范围内运行：
3 Q) d6 Z& M! p1 f+ u• Range 1（V 内核 = 1.2 V），其中 CPU 和外设运行频率高达 160 MHz
• Range 2（V 内核 = 1.1 V），其中 CPU 和外设运行频率高达 110 MHz
• Range 3（V 内核 = 1.0 V），其中 CPU 和外设运行频率高达 55 MHz
• Range 4（V 内核 = 0.9 V），其中 CPU 和外设运行频率高达 25 MHz
7 [* \: C5 ~3 Y( [+ Q2 i4 B  ~2 f除非另有说明，否则本应用笔记中使用的所有功耗数据均基于从参考文档[2]中提取的 TA = 25 ° C 且 VDD = 3.0 V时的典型规格。
2 C2 s: E% G! K$ N0 h4 R0 y提示 使用低功耗调压器时，根据软件配置，系统时钟可以是频率高达 24MHz（默认为 4MHz）的 MSIS，也可以是
HSI16。

6 n9 D% }5 Q8 j% e2.1 内部调压器效率
STM32U575/585 器件嵌入了两个内部调压器，可在应用运行时根据应用要求进行选择：
• SMPS 降压转换器
• 线性调压器（LDO）
2 f' l. Q0 z) o" T+ f1 d7 BLDO 和 SMPS 稳压器有两种模式：
3 Y, M5 K/ g" b; U• 主调压器（需要性能时使用）
• 低功耗调压器
- u+ E6 q4 y4 q/ ~# r, G两个调压器都可以提供四个不同电压（电压调节），同时还能在停机模式下工作。



2 R5 ~% B# J+ x* Y4 H1 j& u- s& I+ ]
% L0 T! u; c' I+ e/ V0 Z: f* \下图显示了 STM32U575/585 微控制器在运行模式下用于 SMPS 和 LDO 配置的典型电流消耗（作为系统频率的函数）。




: T% s5 q6 B+ F4 f3 g8 [" U
3 Z. B( Z+ n4 n2.2 ICACHE 效率
8 a: p6 D5 Y( N. L4 k指令缓存（ICACHE）旨在缓存来自处理器的指令提取或指令存储器负载。ICACHE 只管理读事务，不管理写事务。在大部分时间，ICACHE 通过从内部 ICACHE 提取指令来降低功耗，而不是从更大且功耗更大的主存储器中获取指令。

ICACHE 的默认配置（复位时）是双路组相联缓存。对于需要极低功耗配置文件的应用，ICACHE 可以配置为单路，即直接映射缓存。
. h* S% H- W5 J' y4 @. Y2 y

' V. T8 Q, b1 ]- u. x
! Q4 b6 O: x( B# _, h
2.3 Flash 效率

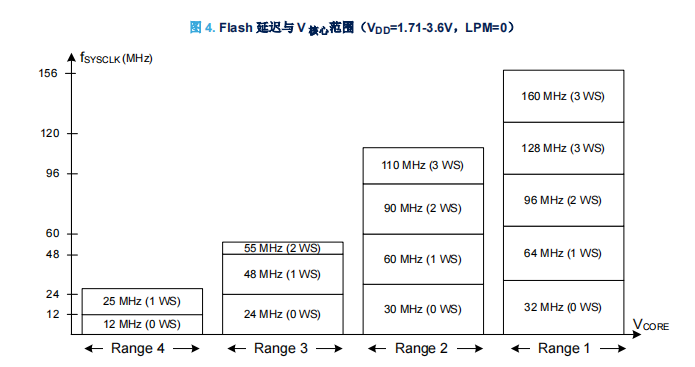

下图显示了 Flash 延迟（要被编程到 Flash 访问控制寄存器中的等待状态数值），具体取决于 STM32U575/585 稳压器电压调节范围和系统时钟频率。

" X; \" P- k0 S7 N0 y" d
" D. I+ H8 h! f2 m' [
  O0 V% ?7 V  M  W8 ]* G
Flash 支持低功耗读取模式（LPM）。等待状态（WS）的数量取决于 LPM：
• LPM = 0：多达 4 个 WS（取决于电源电压和频率）
• LPM=1（降低功耗并增加延迟）：高达 15WS（具体取决于电源电压和频率）
