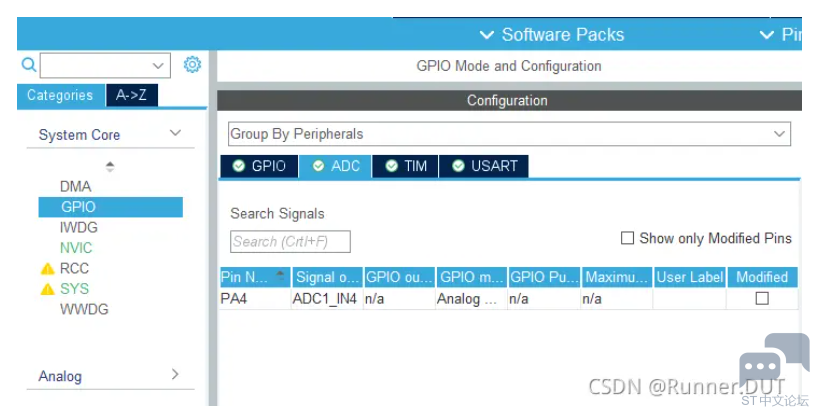

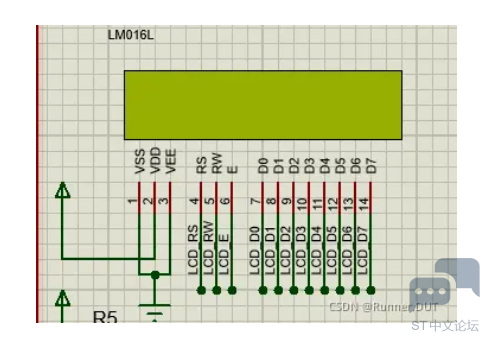

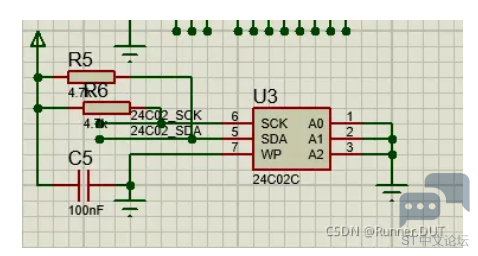

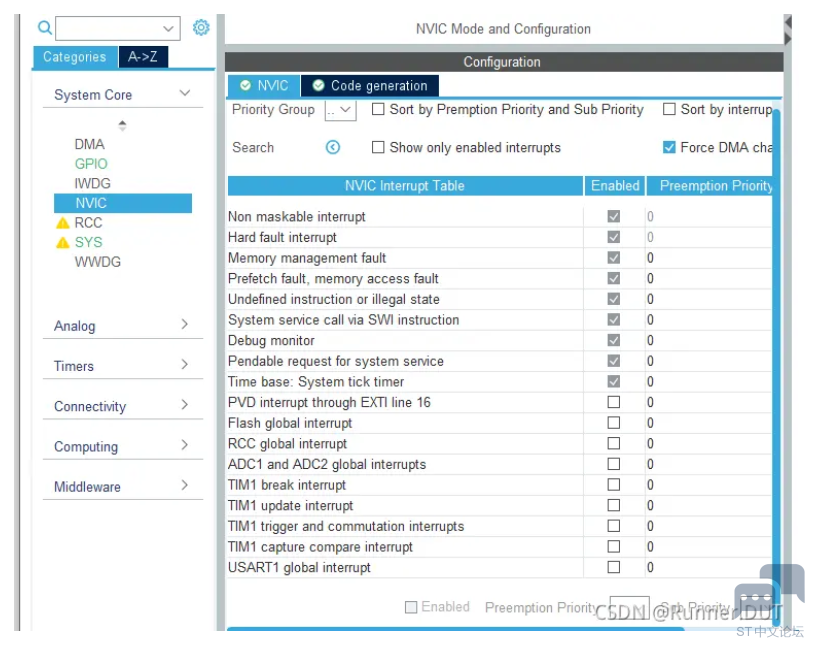

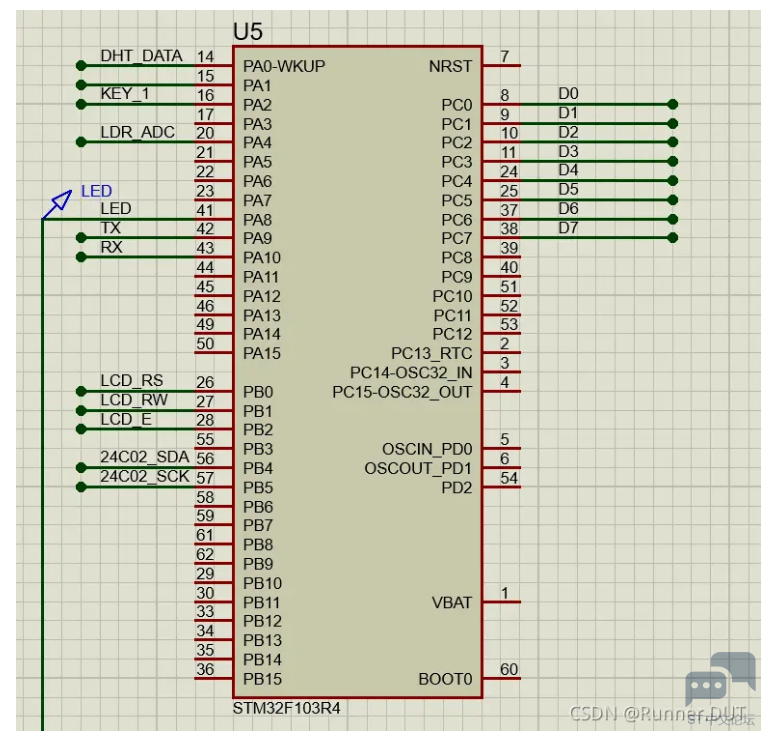

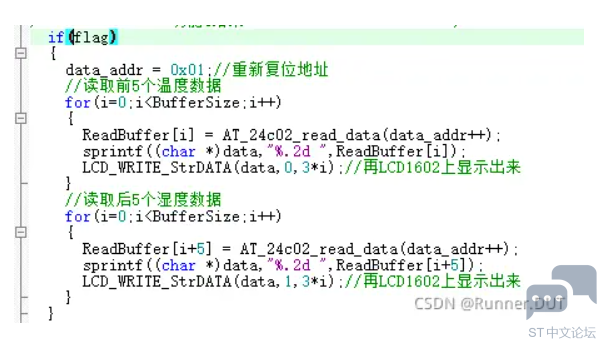

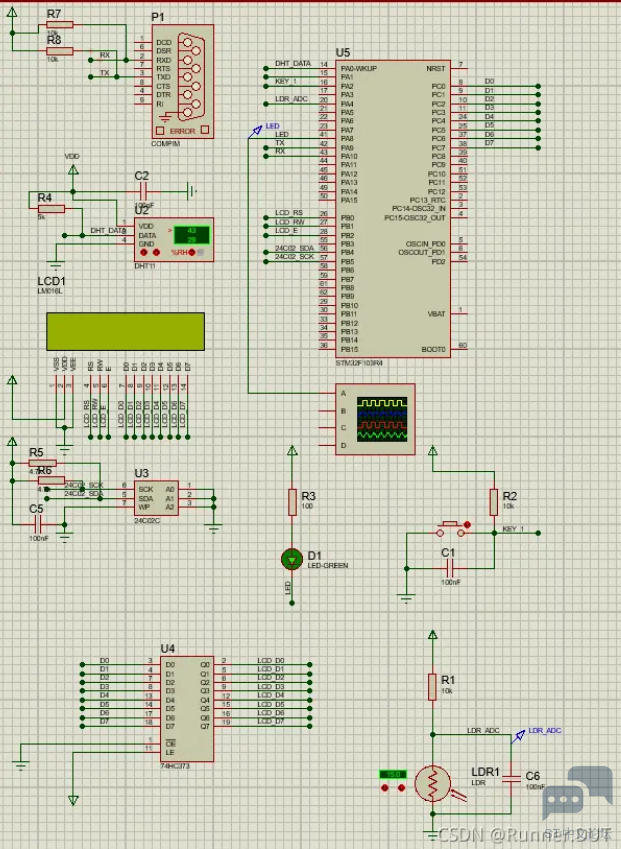

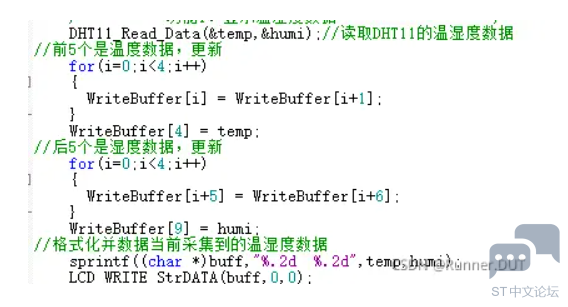

该智能环境监测系统采用STMF103R4为主控MCU单元,主要外设有LCD1602,DHT11,EEPROM 24C02以及LDR光电检测单元,采用Proteus作为仿真平台用于对系统进行一个初步的验证,采用CubMX和Keil作为程序编辑软件,以实现监测周围环境的主要参数的功能。 : n3 d" O5 g' @4 z& |& W 第一,先介绍一下Proteus上搭建的硬件电路图。+ ~3 \# d' N: O0 x 首先是STMF103R4单元,如下图所示: ![]() 1 W3 H& V! K* E+ I; J x 然后是LCD1602模块: ![]() 然后是EEPROM 24C02模块:" n7 [2 U; L- x & E; S" x" I9 _ ^* e0 \; L ![]() 然后是DHT11模块:9 n4 ^+ m! j3 d8 c ( t/ o/ [4 N9 M/ u+ @ ![]() & L9 A! w" L6 i1 H6 F+ z 最后是LDR光电检测部分,用于转换光强数据:( X4 Z6 b, c H; w ![]() 最最后,再来一张整体的图。3 ^+ Q( s4 \8 P1 z Y9 \3 ^ : o6 `8 w1 I0 J0 t ![]() ( M2 Y' r; @7 m1 m) O/ V( ~& J 第二,对功能进行一个简单的概括 LCD1602实时显示测量的温度与湿度;- y) `3 M/ A" j6 H; [+ W" l 对光照强度进行实时监控,在LCD1602上显示AD_Value,8 w! `) U# h$ W7 h 3 R/ Q7 e! h& P" b6 \ 设置AD_Value在一定值的时候输出不同占空比的PWM波给LED灯;: R. _. B$ Y; x9 _ 将最近的5个温湿度数据输入进24C02中,存储起来,按下按键后在LCD1602上显示最近的5个湿度温度数据,% N9 Q3 }, E# U0 o' G e ) q+ C3 Z7 h( o7 N6 V 再按一次按键就显示实时的温度湿度以及AD_Value。 ' t& f$ |3 H3 K! Z; w2 V* }( J * N2 ^; Z: E* D. [1 U0 f, ` 第三,简单介绍一下Keil中的程序 首先是温湿度采集显示功能,相关程序如下图所示,刚开始调用DHT11_Read_Data函数将温度数据和湿度数据分别赋给temp和humi两个变量,然后将它们赋值给要存储进24C02中的数组,最后调用sprintf格式化函数和LCD_WRITE_StrDATA显示函数将温湿度数据显示再LCD1602中。* a2 j& Z* b' O2 N: W - E8 ~1 w; e& e* A. S- z6 Y ![]() / s* |" s6 Z, z o 然后是ADC采集功能以及PWM占空比设置功能,光照强度越强,AD采集的电压越小,需要LED的亮度也要越暗些,所以PWM的占空比要小一些,所以AD_Value与PWM的占空比P_Value成一种正关系,即AD_Value越大,P_Value越大,设置P_Value=AD_Value/50就行,因为AD_Value最大值是4096,不要让P_Value超过100就可以了。程序如下图所示。刚开始掉用HAL_ADC_Start函数启动32单片机内部ADC,之前已经初始化了,然后判断是否转换完成和检测完成,都没问题之后再用HAL_ADC_GetValue函数获取ADC转换数据,然后计算出PWM占空比,再进行格式化并在LCD1602上显示。最后将新的占空比写进__HAL_TIM_SET_COMPARE函数中,从而改变输出的PWM波形占空比,改变LED灯的亮度。* c8 @+ T% c9 z( I* i7 N: v$ } ) _8 D, P0 C+ y5 m# {4 c0 g ![]() * Y' n* N1 P; y+ b9 v 还有就是存储最近的5次温湿度数据进24C02中,程序如下图所示,首先复位一下写地址,然后一个for循环调用AT_24C02_write_data写入函数分别将5个温度数据和5个湿度数据写入24C02中以供备用。: g# v3 ~5 B- K& V7 s7 k5 D( W ![]() 最后就是一个按键切换的功能,先提前设置好一个标志位flag,主要程序如下图所示,当检测到按键正常按下后,取反标志位flag,然后给LCD1602清一次屏。6 d* _8 h* f7 ^ : T7 o6 T0 S: C4 [- Z ![]() 最最后在while循环里面判断标志位并设置标志位为不同值时的功能即可。程序如下图所示,flag为1的时候读取24C02中的数据并在LCD1602上显示。 & p) G- _$ C/ x, V5 H3 j ![]() - {$ q" i6 i6 l9 c2 B, P9 l! m* f 反之,flag为0的时候则将前三个功能一起应用起来即可。 ![]() " {0 j+ n, X$ N6 Z/ ^( j 第四,进入实际检验阶段 将程序编译好然后在Proteus中显示出来。实际现象如下图所示。& i' o( h5 E7 n. @ LCD1602第一行显示温度和湿度,第二行显示AD_Value和PWM占空比。+ q) b5 d+ c4 i U# H! F+ j1 z / v' S( A* T: H0 |8 U 按下一次按键后,将24C02存储的最近的5次温度数据和湿度数据显示在LCD1602上。 : L& y" g A" q- n" T- k3 k# q" @ ![]() 其实还是仿真还是有点问题的,可能调用的资源比较多,Proteus仿真的时候比较慢,且容易卡住,这个问题应该在实际的板子上能够消除。6 \7 L1 G1 F* @! E( n3 s1 q ) Y7 t! t0 ^2 P2 R) v 补充一下CubMX的配置: ) w0 G" t( b5 A9 a0 Q: s ![]() ![]() " z* B. |& \' z' T7 ]' E 7 |! Q, N C* u \" m% e+ f0 Y ![]() ; A' H* t$ X1 u# m) V6 r ![]() 5 c6 u4 u# B: |/ [$ z! D" P/ j* z ![]() 2 f- v2 K' a4 e3 [, \1 H ![]() 3 d. d9 f6 g$ b6 V6 |9 q/ N 作者:jxjajl bilibili0 x1 I7 {+ ^1 k( Z3 }8 k) Q |
