STM32心得:相关C语言学习及寄存器地址名称映射解读

[复制链接]
STMCU小助手 发布时间:2022-11-20 16:28
主要内容:
6 _( Y) A: v& ~* Q& P9 m' y1)常用C语言讲解;
. [; @1 `7 O( t3 p2)寄存器地址名称映射解读。5 n3 m0 ?9 P- L, A3 D% R+ G

+ X, U7 p3 u! ]" P1.常用C语言5 u6 L1 m6 l8 y8 ~9 n
1.1 位操作:6种位操作运算符% Q! |0 q3 d2 M, ~% z0 i
1) 按位与:&
9 M) J, q9 a; T! R* S% C( d例:1011&0010=0010- ?/ Y, W. K6 b  v2 G7 X: q
2) 按位或:|
. x/ T* Q" A5 ]例:1011|0010=1011, G& p9 h( M' M) v$ ?
3) 按位异或:^
* G/ ~+ x* L3 O2 d% R例:1011^0010=1001- D: ~5 M0 \8 |0 p
4) 取反:~
8 M% X1 f5 {1 ?例:~1011=0100
% P1 E, ]( }" _, d. j, s5) 左移:<<9 h+ R  k/ O3 l: m
例:0110<<1=1100
+ E- C; A7 L( a/ o8 R6) 右移:>>+ t7 A$ o( [6 q% |# u8 I
例:0110>>1=0011
1 W6 _3 y% {1 j! E' p7) 组合:按位与后赋值:&=4 x. M: `) [7 [6 z( g
* `. t* ?$ W& S  g8 S
  1. GPIOA->CRL&=0XFFFFFF0F;      //将第4-7位清0' P, s' g: \+ T
  2. GPIOA->CRL|=0X00000040;  //设置相应位的值,不改变其他位的值
复制代码
* H0 o4 |- B- {) ^9 l$ C7 F
1.2 define宏定义关键词# B- i7 L. M$ Y% X1 F6 D) \
define是C语言中的预处理命令,用于宏定义,可提高源代码的可读性,为编程提供方便。1 U# T% I9 J0 H# w3 ?' W9 W5 ~0 J# u
常见格式:3 u4 b; d) K5 z/ n
#define 标识符 字符串
: P; m+ b5 z% k) ~标识符为所定义的宏名。字符串可以是常数、表达式、格式串等。; t# ?6 e' f& I6 i/ E
例:2 v. g: V) m" Q9 g. Y
  1. #define SYSCLK_FREQ_72MHz 72000000
复制代码

# C4 F' t! l8 `, b# s定义标识符SYSCLK_FREQ_72MHz的值为72000000。* W5 {( ?0 \8 L7 Y( ]
1.3 ifdef条件编译
% }5 k; q" }+ l* w; @单片机程序开发过程中,经常会遇到一种情况,当满足某条件时对一组语句进行编译,而当条件不满足时则编译另一组语句。条件编译命令最常见的形式为:& v- u* T) u% x5 F, [
#ifdef 标识符
" g$ j, I% v1 a2 G+ r: |7 @程序段1
/ d) o/ Y  u' c( l1 b  S" j& j7 Z$ X- X#else, Z: _0 O% D* ~  t8 {
程序段2
; B: w) s7 m2 W1 E9 |5 K#endif9 E# c1 S, n: ]4 f4 F
例:
: M) ^% f9 S4 m  Y; F
  1. #ifdef STM32F10X_HD
    : E- C% n; D' U; q% }3 o
  2. //大容量芯片需要的一些变量定义! N, h' g, |! t2 D
  3. #end
复制代码

" a6 ~' Z5 w) d' j6 c' t$ x1.4 extern变量申明7 ]9 ~9 R. I- _  N) F: S# C. c
C语言中extern可以置于变量或函数前,以表示变量或函数的定义在别的文件中,提示编译器遇到此变量和函数时在其他模块中寻找定义。对于extern申明变量可以多次,但定义只有一次。
1 c% x; `0 S: ?- s7 Z
0 b. j' u# ^( {) J/ E" e1.5 typedef类型别名
4 q0 [5 @& o6 O, i- w定义一种类型的别名,而不是简单的宏替换。可以用作同时声明指针型的多个对象。3 N& M5 e. q" i* o9 z: c
typedef unsigned char uint8_t;
. k" [7 `- i1 r' i. X5 S* Stypedef unsigned short int uint16_t;, }9 `, w) F6 \; Z
typedef unsigned int uint32_t;* l) q8 M; D; }
typedef unsigned __int64 uint64_t;' I4 P8 K( T0 p4 D* F) l/ A, i& d
% s/ X2 i1 ?1 [! D% s0 F" p
1.6 结构体:构造类型
9 w* e/ d# Q& t1 n0 `Struct结构体名{7 y. l. l: m& R! M& K
成员列表1;% n1 _$ [7 X  l
成员变量2;
+ c  Z: |8 }- m。。。( [( F4 P1 A8 p6 n
}变量名列表;
- Z, ~4 F; T; I) d9 K在结构体申明的时候可以定义变量,也可以申明之后定义,方法是:
% C$ K) X6 {  f. \5 ZStruct 结构体名字 结构体变量列表;
. x7 I, o* R" K作用:同一类型可以用数组,不同类型可以用结构体组织。0 ?! q2 W: A# c, S, l$ s7 ~
结构体可扩展性强。! T+ ^' R9 B* ?3 j
例:
& f$ W9 ?2 ?4 b
) T) d6 ^5 o" L9 y  D7 y
  1. void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)
复制代码
0 F- [9 G+ u" x1 ?8 L
1.7 static
8 e4 T8 j4 r9 o6 K% [static申明的局部变量,存储在静态存储区。% V4 R6 g2 t1 j( z( N9 p0 x3 }8 E
它在函数调用结束后,不会被释放,值会一直保留下来。
' P+ @% s' |$ i# M* }  ~# T所以说static申明的局部变量,具有记忆功能。$ _& @, y: {1 m
2. MDK中寄存器地址名称映射分析+ I/ ]6 j+ u2 B5 `0 r2 o. y
概念:对MCU,一切底层配置,最终都是配置寄存器。! H$ a. a4 V2 _, H
STM32中操作:
; E/ d0 D/ _  K$ ]" x8 C2 fGPIOA->ODR=0x00000000;9 _( z" `# [3 z: n7 ^& \' p8 U7 b

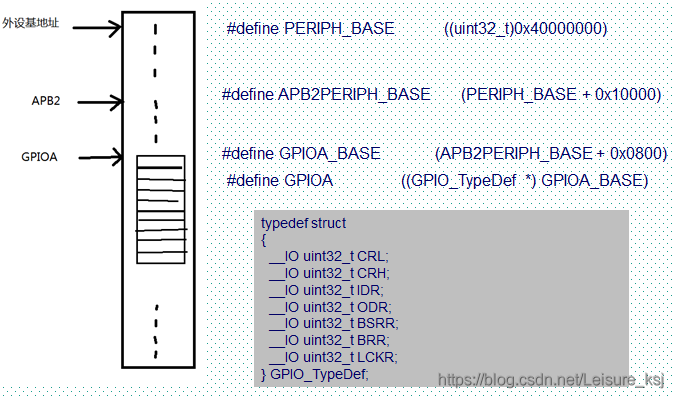

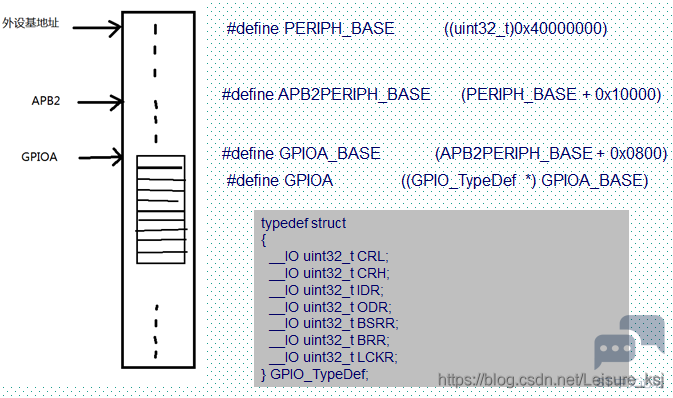

问题:值0x00000000是怎么赋值给GPIOA的ODR寄存器地址的?即GPIOA->ODR这种写法,是怎么与GPIOA的ODR寄存器地址映射起来的?理解了下面这张图就能明白。
+ o( @# E( p0 j; V9 r7 H* O  S2 |2 n  U0 A8 E% F- [6 a" ~
20200328090752708.png 0 f2 x" I* Z) c& H+ l
' U/ U) ^; a( x- @5 L
————————————————
, Z' A0 |( w, \* D! z# }版权声明:天亮继续睡/ [0 Z! t8 f8 V/ I$ Z9 E, {
