主要内容：
. Z  P; J" Q. W2 _1） 端口复用；
: o& `; c; ~1 ^$ f* J2） 端口重映射。
! w- V- B$ j+ c, N( f  H3 z, i. k, Z* J
* V8 u* j; e" o1. 端口复用概念
STM32有很多的内置外设，这些外设的外部引脚都是与GPIO复用的。也就是说，一个GPIO如果可以复用为内置外设的功能引脚，那么当这个GPIO作为内置外设使用的时候，就叫做复用。
例如串口1 的发送接收引脚是PA9和PA10，当我们把PA9和PA10不用作GPIO，而用做复用功能串口1的发送接收引脚的时候，叫端口复用。
0 t! `; g- e& t4 Z' V: r

2. 端口复用配置过程（以PA9,PA10配置为串口1为例）
& K5 z; ~( z8 [$ J# |0 j2.1 GPIO端口时钟使能（使能端口时钟）：

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

复制代码

2.2 复用外设时钟使能（要将端口PA9，PA10复用为串口，因此要使能串口时钟）：
1 z4 @7 `9 b. ~, y1 F

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

复制代码

# \1 t6 w* X; J! \7 y2.3 端口模式配置（设置 GPIO 端口模式，查找《STM32中文参考手册V10》了解复用功能下如何设置GPIO）；
, t( r* `/ p& j* J: b4 E1 c


2.4 由上表可知，要配置全双工的串口 1，USARTx_TX 管脚配置为推挽复用输出，USARTx_RX 管脚配置为浮空输入或带上拉输入，部分代码如下：

1. //USART1_TX    PA.9 复用推挽输出//

2. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;              //PA.9//
   : e# t8 H: L1 y4 l- o  H  K$ {5 F
3. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;      //速率50MHz//
   % x, _# z* r- i+ O, M! \
4. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //复用推挽输出//
   9 u5 ]$ x7 i+ b$ c" r9 T' m
5. GPIO_Init(GPIOA, &GPIO_InitStructure);

6. //USART1_RX    PA.10 浮空输入//
   ( D) A  k  q: g3 R& _' u# y; _
7. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;             //PA10//

8. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  //浮空输入//

9. GPIO_Init(GPIOA,&GPIO_InitStructure);

复制代码

3. 端口重映射概念
$ [" Z& a2 F4 B每个内置外设都有若干个输入输出引脚，一般这些引脚的输出端口都是固定不变的，为了让设计工程师可以更好地安排引脚的走向和功能，在STM32中引入了外设引脚重映射的概念，即一个外设的引脚除了具有默认的端口外，还可以通过设置重映射寄存器的方式，把这个外设的引脚映射到其它的端口。
为了使不同器件封装的外设IO功能数量达到最优，可以把一些复用功能重新映射到其他一些引脚上。STM32中有很多内置外设的输入输出引脚都具有重映射(remap)的功能。
; |4 Z7 f% V& j! e0 T) {7 h0 W因此重映射主要特点：1）方便PCB设计，减少信号交叉干扰；2）增加端口数目。

2 u2 t4 A7 n' b4 I$ r/ e. `4. STM32F103x LQFP100管脚重映射

5 J6 A! j) f0 S

: Z5 |$ T9 B2 u9 O/ P5. 查看《STM32F103ZET6》芯片手册

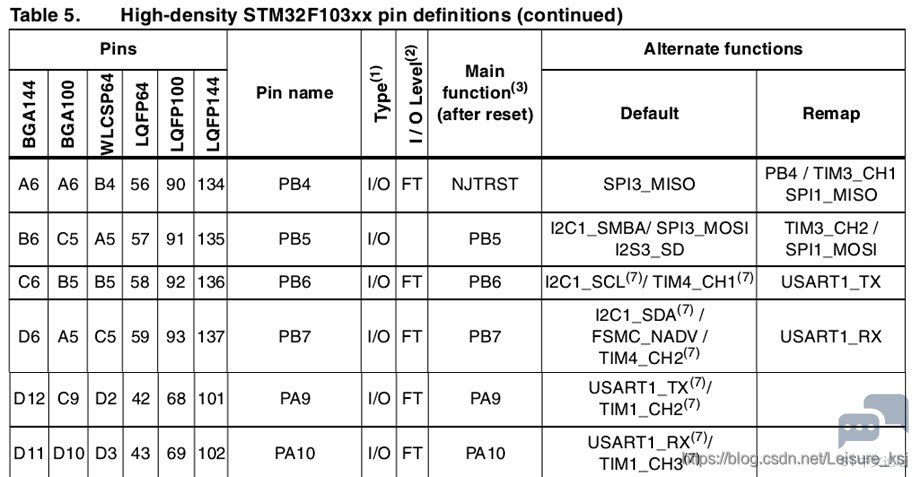

仍以串口1为例，默认情况下，串口1 的发送接收引脚是PA9和PA10（观察右起第二栏），也可以USART1_TX 和 USART1_RX 重新映射到管脚 PB6 和 PB7 上面去(观察右起第一栏)。

  a6 ?. y9 H4 O. A1 ]
# b3 R) f+ V& t3 O# y
' b0 ~/ P2 b% t; J+ B1 o$ I6. 部分重映射和完全重映射
部分重映射：功能外设的部分引脚重新映射，还有一部分引脚是原来的默认引脚；完全重映射：功能外设的所有引脚都重新映射。以串口3为例：
( p/ F  j, n. q# z# l


7. 端口重映射配置过程（以PB6,PB7配置为串口1为例）
7.1 GPIO端口时钟使能（使能重映射后的端口时钟）：

  r0 j& z' l6 A. i2 \: d4 h

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

复制代码

5 B, b, s( l+ U/ d% n% g7.2 使能功能外设时钟（要将端口PB6，PB7复用为串口，因此要使能串口时钟）：

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

复制代码

7.3 使能AFIO时钟（重映射必须使能AFIO时钟）：

5 G2 w; [2 F: y' z: B9 ?- L' l

1. RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE)；

复制代码

7.4 开启重映射：

1. GPIO_PinRemapConfig(GPIO_Remap_USART1,ENABLE);
   ; Y# [- K$ n  F
2. //根据第一个参数，确定部分重映射还是全部重映射，在stm32f10x_gpio.h文件中定义了取值范围为下面宏定义的标识符://
   , p2 S2 {; N- u
3. //#define GPIO_PartialRemap_USART3    ((uint32_t)0x00140010);  //

4. //#define GPIO_FullRemap_USART3      ((uint32_t)0x00140030);   //
   9 K1 o' O1 C' M" f' V8 u" d
5. //若要使用 USART3 的部分重映射，调用函数方法为：                  //

6. //GPIO_PinRemapConfig(GPIO_PartialRemap_USART3,ENABLE);        //

复制代码

; o% ^" t- c9 W4 F6 H. f8. 哪些情况需要开启AFIO辅助功能时钟？
8 b* ?: j, Z) _  I) m对寄存器AFIO_MAPR，AFIO_EXTICRX和AFIO_EVCR进行读写操作前，应当首先打开AFIO时钟：
/ F6 D1 R2 [+ z9 p1） AFIO_MAPR：配置复用功能重映射；
2） AFIO_EXTICRX:配置外部中断线映射；
# h9 j4 f  c' A& n" l/ j" a  k2 d* t3） AFIO_EVCR：配置EVENTOUT事件输出。
————————————————
版权声明：天亮继续睡
