基于STM32的Flash擦除方式

[复制链接]
STMCU小助手 发布时间:2022-11-29 16:00
前言

本文主要介绍STM32的内部Flash擦除方式和擦除长文件的功能函数怎样编写。并且介绍一些注意事项,如只想擦除当前地址,却发现上下地址都出现了擦除等问题。阅读完本文可以使你能够正常的完成Flash擦除。并对擦除时会影响的地址大小有一个深入的认识,并在对页擦除时,页的起始地址和大小有所了解。

5 ]. |8 {, A- j, S' l, f( ~

5 R5 ?6 E6 k8 h介绍
STM32 FLASH

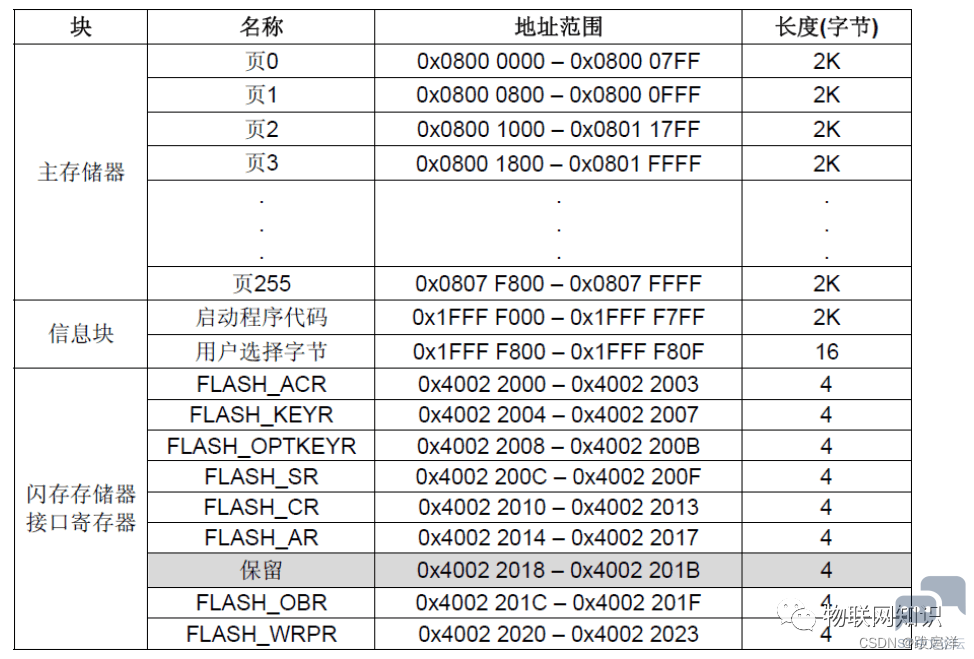

不同型号的 STM32,其 FLASH 容量也有所不同,最小的只有 16K 字节,最大的则达到了1024K 字节。本次实验选用的STM32 开发板是F103ZET6,其 FLASH 容量为 512K 字节,属于大容量产品(另外还有中容量和小容量产品),大容量产品的闪存模块组织如图 所示:

: q# Q" x6 G# w3 ~) o# r
640 (4).png


% h0 Q  }: |, V$ a+ q/ e! N! M! GSTM32 的闪存模块由:主存储器、信息块和闪存存储器接口寄存器等 3 部分组成。
; G, f" X9 Z1 }主存储器,该部分用来存放代码和数据常数(如 const 类型的数据)。对于大容量产品,其被划分为 256 页,每页 2K 字节。注意,小容量和中容量产品则每页只有 1K 字节。从上图可以看出主存储器的起始地址就是0X08000000, B0、B1 都接 GND 的时候,就是从 0X08000000开始运行代码的。+ E6 P4 D& ^1 z& m- p/ @! ~3 v
信息块,该部分分为 2 个小部分,其中启动程序代码,是用来存储 ST 自带的启动程序,用于串口下载代码,当 B0 接 V3.3,B1 接 GND 的时候,运行的就是这部分代码。用户选择字节,则一般用于配置写保护、读保护等功能。9 o" u& k9 g; @" c
闪存存储器接口寄存器,该部分用于控制闪存读写等,是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理;编程与擦除的高电压由内部产生。) G! E% R9 I8 e& F+ t* T$ z
在执行闪存写操作时,任何对闪存的读操作都会锁住总线,在写操作完成后读操作才能正确地进行;既在进行写或擦除操作时,不能进行代码或数据的读取操作。


4 {+ X( l8 L& p! W2 D1 |闪存的编程和擦除

STM32 的闪存编程是由 FPEC(闪存编程和擦除控制器)模块处理的,这个模块包含 7 个
: p  R  s" g3 Q: b32 位寄存器,他们分别是:

  • FPEC 键寄存器(FLASH_KEYR)
  • 选择字节键寄存器(FLASH_OPTKEYR)
  • 闪存控制寄存器(FLASH_CR)
  • 闪存状态寄存器(FLASH_SR)
  • 闪存地址寄存器(FLASH_AR)
  • 选择字节寄存器(FLASH_OBR)
  • 写保护寄存器(FLASH_WRPR)$ \1 c0 S( s5 }8 m1 z$ _$ W: y
    STM32 复位后,FPEC 模块是被保护的,不能写入 FLASH_CR 寄存器;通过写入特定的序列到 FLASH_KEYR 寄存器可以打开 FPEC 模块,只有在写保护被解除后,我们才能操作相关寄存器。( O1 O  m. R, K( x9 Y
    STM32 闪存的编程每次必须写入 16 位(不能单纯的写入 8 位数据哦!),当 FLASH_CR 寄存器的 PG 位为’1’时,在一个闪存地址写入一个半字将启动一次编程;写入任何非半字的数据,FPEC 都会产生总线错误。在编程过程中(BSY 位为’1’),任何读写闪存的操作都会使 CPU暂停,直到此次闪存编程结束。8 D- Y/ E4 p" F. S$ t# t  R
    同样,STM32 的 FLASH 在编程的时候,也必须要求其写入地址的 FLASH 是被擦除了的(也就是其值必须是 0XFFFF),否则无法写入,在FLASH_SR 寄存器的 PGERR 位将得到一个警告。

    6 t& Z! o. m4 G% M5 b" M  W

在我们日常的开发中STM32的Flash擦除最常用的就是页擦除,所以我们在这里着重介绍一下页擦除。6 ^, A* E* D5 V3 d6 t) a
STM32 的页擦除顺序为:

  • 检查 FLASH_CR 的 LOCK 是否解锁,如果没有则先解锁
  • 检查 FLASH_SR 寄存器的 BSY 位,以确认没有其他正在进行的闪存操作
  • 设置 FLASH_CR 寄存器的 PER 位为’1’
  • 用 FLASH_AR 寄存器选择要擦除的页; |) I* y4 t9 r% R7 ]# r, a, _
    -设置 FLASH_CR 寄存器的 STRT 位为’1’
  • 等待 BSY 位变为’0’
  • 读出被擦除的页并做验证
    & F1 E9 r' {& _2 `$ {该寄存器我们本章只用到了它的 LOCK、STRT、PER 和 PG 等 4 个位。) J2 |# S" [! _' d' o; {
    LOCK 位,该位用于指示 FLASH_CR 寄存器是否被锁住,该位在检测到正确的解锁序列后,硬件将其清零。在一次不成功的解锁操作后,在下次系统复位之前,该位将不再改变。
    ( N; v% c$ _: s: e# B+ ?: ESTRT 位,该位用于开始一次擦除操作。在该位写入 1 ,将执行一次擦除操作。
    + _! l* q) K0 iPER 位,该位用于选择页擦除操作,在页擦除的时候,需要将该位置1。$ v4 m8 l$ |+ i# C6 E1 L. q2 g2 V
    PG 位,该位用于选择编程操作,在往 FLASH 写数据的时候,该位需要置1。

    ! Q+ C& w& W5 e: |' l6 A
Flash擦除的标准库函数
  • 解锁函数:void FLASH_Unlock(void);& _- m: j3 g* X' G/ A* L
    对 FLASH 进行写操作前必须先解锁,解锁操作也就是必须在 FLASH_KEYR 寄存器写入特定的序列,固件库函数实现很简单:只需要直接调用 FLASH_Unlock();即可。
  • 锁定函数:void FLASH_Lock(void);7 N8 [4 X) Q7 h% s% Q* {
    有解锁当然就有上锁,为了保护Flash,读写和擦除全部需要的Flash后需要上锁,只需要调用:FLASH_Lock();
  • 擦除函数% a3 _) Z1 a2 f0 g- |2 P/ ]
    固件库我们主要使用两个 FLASH 擦除函数:8 Z, I, [: F! k7 J/ ?6 m
    FLASH_Status FLASH_ErasePage(uint32_t Page_Address);
    4 G& B! `) t: MFLASH_Status FLASH_EraseAllPages(void);
    2 s3 x3 z, _. `. F: p7 h& v/ B顾名思义,第一个函数是页擦除函数,根据页地址擦除特定的页数据。
    1 D2 c# U3 M2 I第二个函数是擦除所有的页数据。
  • 获取 FLASH 状态
    $ I3 P  r* V* m3 r" ~; N$ a8 M主要是用的函数是:FLASH_Status FLASH_GetStatus(void);) S* d# W6 V7 O) o: S7 h
    返回值是通过枚举类型定义的,分别为:5 t+ P" u& Z& U: G' F# v9 s2 @4 l
    FLASH_BUSY = 1,//忙5 M$ \, K! k; P: L, ^/ G; Z
    FLASH_ERROR_PG,//编程错误
    ; r6 X) L$ H. L9 oFLASH_ERROR_WRP,//写保护错误
    % c( I5 l4 ]1 m( _, ?- ?FLASH_COMPLETE,//操作完成. T+ w4 f5 }8 V" z' y& u2 X
    FLASH_TIMEOUT//操作超时
  • 等待操作完成函数. c/ G  X1 [% S  R
    在执行闪存写操作时,任何对闪存的读操作都会锁住总线,在写操作完成后读操作才能正确地进行;既在进行写或擦除操作时,不能进行代码或数据的读取操作。
    $ w# n8 |  x9 c  P& }所以在每次操作之前,我们都要等待上一次操作完成这次操作才能开始。使用的函数是:FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout)入口参数为等待时间,返回值是 FLASH 的状态,这个很容易理解,这个函数本身我们在固件库中使用得不多,但是在固件库函数体中间可以多次看到。

    # o% q2 _' w$ x7 H4 ?2 V
软件设计
5 V2 w  }4 T# ^! }% H. h直接使用固件库函数擦除当前地址所在的内容

直接使用固件库擦除选定的地址的内容,每次会擦除选定地址的当前页。+ }* B, f# B0 t8 P
注意:这里有一个很容易混淆的点,擦除当前页,并不是擦除从这个地址之后的一页,而是STM32规定的该地址所在的页。不知道的可以看Flash的图,也可以自己计算,其实就是0x0800 0000 每次加2k(中小容量加1K),比如0x0800 0810,此时就会擦除0x0800 0800-0x0800 0FFF的所有内容,而不是0x0800 0810到0x0800 100F的内容。


6 O: n! R6 @: A& i" n

640 (3).png

9 I  m4 @& k4 B* Q! X5 n& l
  1. FLASH_Unlock();  //解锁
    9 R3 y# E2 F# s2 h6 e& @
  2. FLASH_ErasePage(0X08003A98);8 R& s& H  z7 w! `8 o
  3. FLASH_Lock();//上锁
复制代码

此语句就可擦除0x0800 3A98所在页的全部内容。; C0 S8 |# ]: V  }; O) K/ ~
可能有人疑惑,难道不能擦除单个字节的内容嘛,很遗憾,确实不能,并非是程序的问题,而是硬件设计,就是按页擦除。

1 w4 Y4 I- q' y" h% L9 g

擦除对应地址和大小的Flash

我们在开发中,不可能每次都计算用擦除多少页的地址,或者要擦除的范围是多少,这里我们就可以编写一个函数来帮我们实现。


( N5 u9 |# r: _7 }- h: p

  1. void STMFLASH_Erase(u32 EraseAddr,u16 NumToErase)  # {  v8 _5 R& E  ~
  2. {6 r0 z% T+ B) U; c' \' S5 x
  3.   u32 secpos;     //扇区地址9 Q3 i: @& {1 o$ D0 ~
  4.   u16 secoff;     //扇区内偏移地址(16位字计算)
    ! m' j+ D; v4 F3 Z# \
  5.   u16 secremain; //扇区内剩余地址(16位字计算)
    # Z$ E. A; }+ K: A7 U
  6.    u16 i;
    ( D9 z& K; j; I% W) E
  7.   u32 offaddr;   //去掉0X08000000后的地址5 Q" I- m, F* t/ {
  8.   if(EraseAddr<STM32_FLASH_BASE||(EraseAddr>=(STM32_FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址& t: z* b3 g6 n; u& z, P6 j. {
  9.   FLASH_Unlock();            //解锁
    # U$ [, x$ `0 |* |
  10.   offaddr=EraseAddr-STM32_FLASH_BASE;    //实际偏移地址.
    # ?+ T! v+ T% V$ O
  11.   secpos=offaddr/STM_SECTOR_SIZE;      //扇区地址  0~127 for STM32F103RBT6
    : g- G& L+ Y( F8 O, X
  12.   secoff=(offaddr%STM_SECTOR_SIZE)/2;    //在扇区内的偏移(2个字节为基本单位.)$ N5 |6 |. R( i
  13.   secremain=STM_SECTOR_SIZE/2-secoff;    //扇区剩余空间大小   % k: g" }' n* z$ {
  14.   if(NumToErase<=secremain)
    ( S3 P) r; x" ?5 e; C2 q
  15.     secremain=NumToErase;//不大于该扇区范围
    + z( p: U1 L* g, |( g! z5 R
  16.   while(1)
    / `5 k, w# u& \  ^+ Z# F5 K! j
  17.   {  FLASH_ErasePage(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE);//擦除这个扇区    + _( ?# P1 p1 y! g0 ?: _6 S
  18.     if(NumToErase==secremain)* w$ O9 E* Z* m+ G/ Q* ?0 B0 r& Y
  19.       break; //擦除结束了
    $ d' j) ~; }* S. F0 t
  20.     else     //擦除未结束
    : z# x- Z) S. s! e' T5 K
  21.     {
    ) W' v/ r( |+ g3 n. R
  22.       secpos++;        //扇区地址增1; V+ D5 Z6 m; f  G2 a/ D
  23.       secoff=0;        //偏移位置为0
    5 y# E9 V. w9 ^* t' y9 n  H* `1 U5 v' H
  24.       EraseAddr+=secremain;  //地址偏移
    . m8 c3 z  J3 u( A
  25.       NumToErase-=secremain;  //字节(16位)数递减7 {5 A7 S, H) F$ X# F% |
  26.       if(NumToErase>(STM_SECTOR_SIZE/2))) L9 l% F9 t$ A' R1 V3 f3 @% l- q
  27.         secremain=STM_SECTOR_SIZE/2;//下一个扇区还是擦除不完
    4 T0 W, [; f. u/ r" ]7 s
  28.       else secremain=NumToErase;//下一个扇区可以擦除完了/ \1 T6 a; z/ h; Y7 T, K  G
  29.     }
    1 C: }* \# R  h  Y) V
  30.   };  + [$ @" z- r* T: I6 v/ Y4 i
  31.   FLASH_Lock();//上锁
    % I: ?, S( K( A8 m( G6 M9 x( H
  32. }
复制代码

: n* W, j9 D$ V$ B0 ]) s

调用本函数就可以擦除EraseAddr地址开始,NumToErase大小的Flash了。注意NumToErase是16位,也就是半字(两个字节),如果你打算擦除1980字节的程序,NumToErase就应该是990。
9 q/ K/ N1 R6 r7 p- |因为函数中已经编写了解锁和上锁,所以就不用在使用时再加了,直接调用STMFLASH_Erase(0X0x0800 0810,2049);! ]3 a  z% G! I/ S6 j+ i: L
这一句程序可以实现擦除0x0800 0810开始4098字节所在页的内容。
  B; c+ a, Z4 K注意,这里的擦除也是所在页,并不是正好擦除该地址后面4098字节的内容。如果我们填入的起始地址不是STM32设定的某页的起始地址,那么擦除的时候,就会也把前面的一部分Flash内容进行擦除,比如STMFLASH_Erase(0X0x0800 0810,2049); 就是擦除了0x0800 0800-0x0800 0FFF(第二页)和0x0800 1000-0x0801 17FF(第三页)的所有内容。
+ Y# u3 @9 @9 j2 \( k8 v可以看出来,虽然我们只想擦除0X0x0800 0810后4098个字节的全部内容,但我们不可避免的擦除了4K的全部内容,编写程序时,需要注意。


) _9 c1 W# _4 m: B5 S

如何查看Flash的内容

Keil的软件调试中,有专门可以查看所连接的板子的Flash的内容。

首先我们点击调试按钮,如下图


+ ]5 m7 N3 V7 F

。 640 (2).png


; _: y" D' i! l& T3 [+ ~

7 c1 }5 G1 \8 _
之后我们在View中找到memory Windows,选择memory1。之后我们就可以看到右下角出现Flash的内容,第一次打开是空白,因为还没有选定地址,会出现下图内容。

9 L9 G, N; [% ^. c3 u
640 (1).png


, z7 y$ X) ^% S: B我们在地址处填写想查看的地址,比如查看0x0800 3A98,输入完成后点击回车,就会出现Flash地址对应的内容。

; e- i, W  u) M" {. B* m' y


' `; ]' }5 Y3 c

转载自:跋扈洋


' s# s' ]5 p( K
