基于STM32的Flash读写详解

[复制链接]
STMCU小助手 发布时间:2022-11-29 16:00
前言

本文主要介绍STM32多种的内部Flash读写方式和读写长文件的功能函数怎样编写。阅读完本文可以使你能够正常的完成Flash读写操作。


+ Y  J4 x% q2 P' S/ \7 Z# A' V

介绍STM32 FLASH

不同型号的 STM32,其 FLASH 容量也有所不同,最小的只有 16K 字节,最大的则达到了1024K 字节。本次实验选用的STM32 开发板是F103ZET6,其 FLASH 容量为 512K 字节,属于大容量产品(另外还有中容量和小容量产品),大容量产品的闪存模块组织如图 所示:


6 y5 A9 V( i1 n

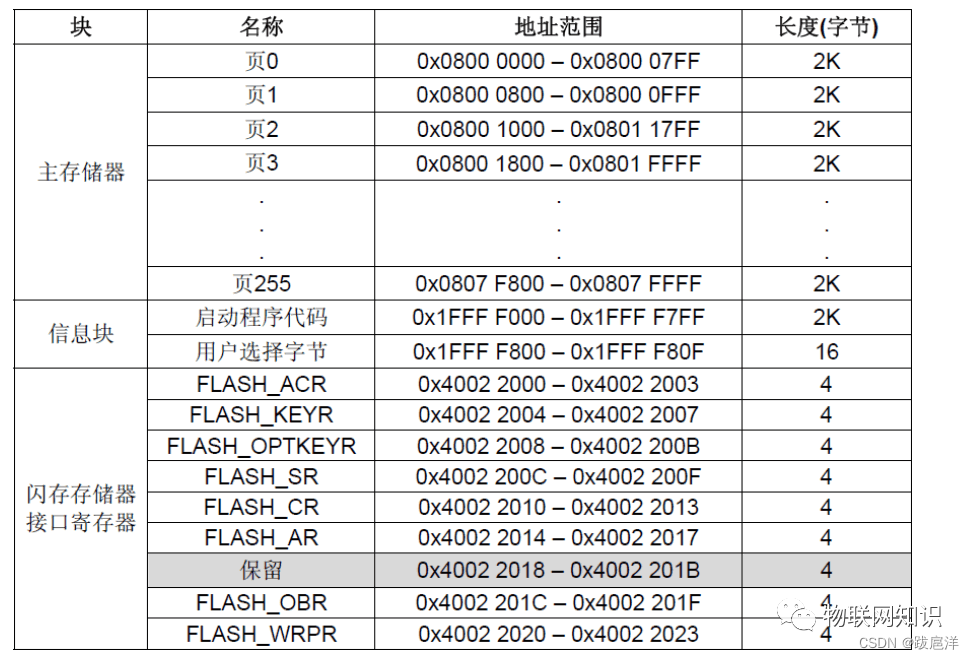

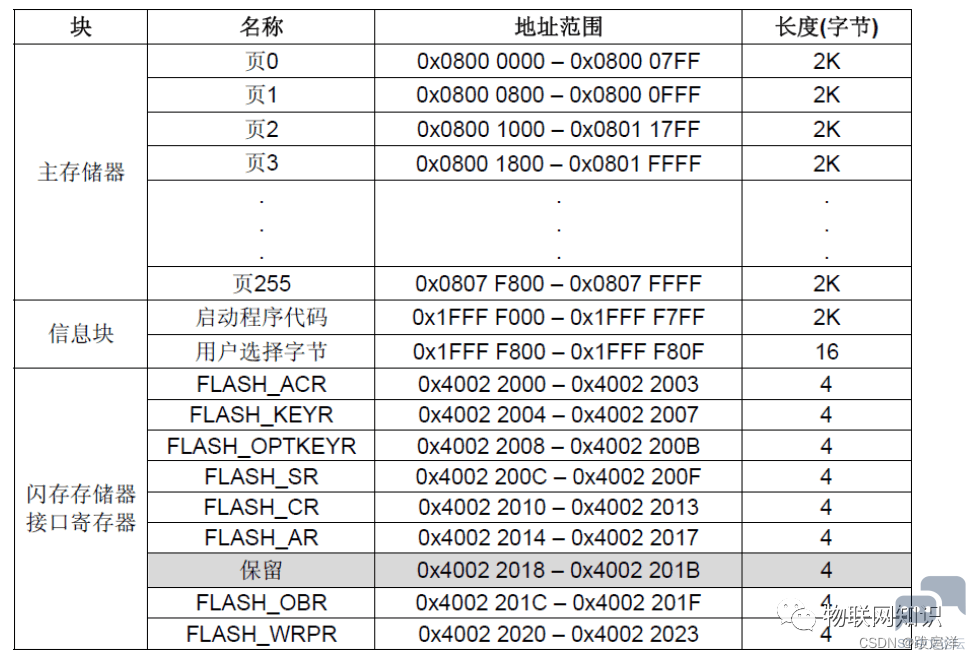

640 (1).png

) |9 w9 L# m. m) a- X/ X( K
STM32 的闪存模块由:主存储器、信息块和闪存存储器接口寄存器等 3 部分组成。* r  ]7 X' F8 F( I: w
主存储器,该部分用来存放代码和数据常数(如 const 类型的数据)。对于大容量产品,其被划分为 256 页,每页 2K 字节。注意,小容量和中容量产品则每页只有 1K 字节。从上图可以看出主存储器的起始地址就是0X08000000, B0、B1 都接 GND 的时候,就是从 0X08000000开始运行代码的。4 J8 T& z8 w& Z8 X
信息块,该部分分为 2 个小部分,其中启动程序代码,是用来存储 ST 自带的启动程序,用于串口下载代码,当 B0 接 V3.3,B1 接 GND 的时候,运行的就是这部分代码。用户选择字节,则一般用于配置写保护、读保护等功能。
; ~/ S  K* X$ {( `8 S/ O- R% \闪存存储器接口寄存器,该部分用于控制闪存读写等,是整个闪存模块的控制机构。对主存储器和信息块的写入由内嵌的闪存编程/擦除控制器(FPEC)管理;编程与擦除的高电压由内部产生。
) d+ I6 P2 T5 R8 }在执行闪存写操作时,任何对闪存的读操作都会锁住总线,在写操作完成后读操作才能正确地进行;既在进行写或擦除操作时,不能进行代码或数据的读取操作。


9 Y% r2 v. ?0 g$ y& f

闪存的编程和擦除

STM32 的闪存编程是由 FPEC(闪存编程和擦除控制器)模块处理的,这个模块包含 7 个; C% k2 h* u% A$ T/ Q6 ^5 E
32 位寄存器,他们分别是:

  • FPEC 键寄存器(FLASH_KEYR)
  • 选择字节键寄存器(FLASH_OPTKEYR)
  • 闪存控制寄存器(FLASH_CR)
  • 闪存状态寄存器(FLASH_SR)
  • 闪存地址寄存器(FLASH_AR)
  • 选择字节寄存器(FLASH_OBR)
  • 写保护寄存器(FLASH_WRPR)
    : M, e: n/ v3 \! LSTM32 复位后,FPEC 模块是被保护的,不能写入 FLASH_CR 寄存器;通过写入特定的序列到 FLASH_KEYR 寄存器可以打开 FPEC 模块,只有在写保护被解除后,我们才能操作相关寄存器。
    ! x: a# i8 T9 {6 [: z5 R5 j( t- lSTM32 闪存的编程每次必须写入 16 位(不能单纯的写入 8 位数据哦!),当 FLASH_CR 寄存器的 PG 位为’1’时,在一个闪存地址写入一个半字将启动一次编程;写入任何非半字的数据,FPEC 都会产生总线错误。在编程过程中(BSY 位为’1’),任何读写闪存的操作都会使 CPU暂停,直到此次闪存编程结束。
    9 m6 s! C% Q7 a/ q同样,STM32 的 FLASH 在编程的时候,也必须要求其写入地址的 FLASH 是被擦除了的(也就是其值必须是 0XFFFF),否则无法写入,在FLASH_SR 寄存器的 PGERR 位将得到一个警告。5 d' F4 B3 o6 n" C. U# \% z

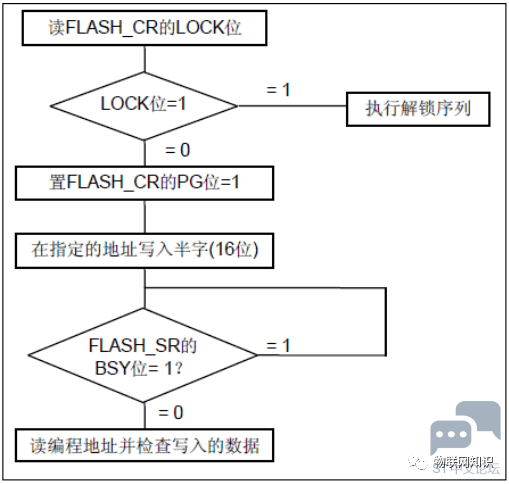

    STM23 的 FLASH 写入过程如图所示。

  •   G, d+ Z% v9 J% k& C, ~- ^ 640 (2).png ( `* r. j& u7 r+ e* I* M6 f8 ]+ v
    STM32的Flash写入顺序如下:
  • 9 _- b/ k  v  z  z$ {5 w" }
  • 检查 FLASH_CR 的 LOCK 是否解锁,如果没有则先解锁
  • 检查 FLASH_SR 寄存器的 BSY 位,以确认没有其他正在进行的编程操作
  • 设置 FLASH_CR 寄存器的 PG 位为’1’
  • 在指定的地址写入要编程的半字
  • 等待 BSY 位变为’0’ - 读出写入的地址并验证数据
    4 Z8 u$ d* j; ?, m

  m) r& ~: k! \* U1 }  FFlash读写的标准库函数
  • 解锁函数:void FLASH_Unlock(void);; V6 ?; B' r% P* v
    对 FLASH 进行写操作前必须先解锁,解锁操作也就是必须在 FLASH_KEYR 寄存器写入特定的序列,固件库函数实现很简单:只需要直接调用 FLASH_Unlock();即可。
  • 锁定函数:void FLASH_Lock(void);
    4 ~( Z; k6 A- y5 y, u! z有解锁当然就有上锁,为了保护Flash,读写和擦除全部需要的Flash后需要上锁,只需要调用:FLASH_Lock();
  • 写操作函数:% f% F2 |) c# K4 X5 C3 C6 c
    固件库提供了三个 FLASH 写函数
    + k. @" N6 g# ?, b4 L# P. l
( ^" _6 U0 V& Q8 b6 F
  1. FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);
复制代码

/ _* W* }7 q6 f2 u. \# z+ I

顾名思义分别为:FLASH_ProgramWord 为 32 位字写入函数,其他分别为 16 位半字写入和用户选择字节写入函数。这里需要说明,32 位字节写入实际上是写入的两次 16 位数据,写完第一次后地址+2,这与我们前面讲解的 STM32 闪存的编程每次必须写入 16 位并不矛盾。写入 8位实际也是占用的两个地址了,跟写入 16 位基本上没啥区别。


* `4 ^% Q8 g4 H  z! u+ X4. 获取 FLASH 状态. B8 Q1 i. d0 V% r2 V' x
主要是用的函数是:FLASH_Status FLASH_GetStatus(void);1 g! m! s0 j, ?& |. q7 m
返回值是通过枚举类型定义的,分别为:( l' z: d2 j3 r5 [( M
FLASH_BUSY = 1,//忙
2 G4 f# G7 {- DFLASH_ERROR_PG,//编程错误
0 X% J: }$ y1 `3 ]+ }2 g( D8 rFLASH_ERROR_WRP,//写保护错误
0 f; S1 J  _! H* NFLASH_COMPLETE,//操作完成2 L7 H/ ^. S% C" X; w. V5 W+ h' Z' c
FLASH_TIMEOUT//操作超时

: b. h0 R% {8 n% r. Q6 J- B  ~
5. 等待操作完成函数
! C6 q6 c* e9 f/ Q* E5 N8 ^+ d在执行闪存写操作时,任何对闪存的读操作都会锁住总线,在写操作完成后读操作才能正确地进行;既在进行写或擦除操作时,不能进行代码或数据的读取操作。
* s% ^: T9 S) M; K+ H! W  ^) t所以在每次操作之前,我们都要等待上一次操作完成这次操作才能开始。使用的函数是:FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout)入口参数为等待时间,返回值是 FLASH 的状态,这个很容易理解,这个函数本身我们在固件库中使用得不多,但是在固件库函数体中间可以多次看到。


/ r6 @$ S4 m8 v: Z+ P6. 读 FLASH 特定地址数据函数9 j  V) E' g+ }% o4 m( v
有写就必定有读,而读取 FLASH 指定地址的半字的函数固件库并没有给出来,这里我们自己写的一个函数。

  q( U" i9 I1 d; x
  1. u16 STMFLASH_ReadHalfWord(u32 faddr){return *(vu16*)faddr; }
复制代码

" s% b5 V+ u6 k5 n! `: O8 i; r
, @3 H( X/ z+ h3 e软件设计
( K& R) w7 ^7 u6 t, k5 LFLASH的读取
0 E6 S4 r4 _, P1 m- z直接读取某一地址的内容

因为读取FLASH并不需要解锁,我们可以直接用指针指向所读的地址,之后读取此地址的内容即可。

p = (uint32_t *)(0x08008000);printf("\r\n读取内部FLASH该地址存储的内容为:0x%x",*p);

此程序就是先将0x08008000赋给指针变量P,之后将P指向地址的内容以16进制的格式输出出来。


  z0 A( x( L4 i1 Y( D

读取选定位置的选定大小的内容
  • 首先我们编写一个函数,用以读取指定地址的半字(16位数据)。

    : i4 w3 W- B! Z8 k# S
  1. u16 STMFLASH_ReadHalfWord(u32 faddr){5 P% C7 ^6 v0 J* ?6 {8 B
  2.         return *(vu16*)faddr; }
复制代码
& c; Z0 Y& N, P) V* A3 _6 S7 }
  • 从指定地址开始读出指定长度的数据

    ! E( \' c0 ^( S. @& m2 r  |( m4 [
  • LReadAddr:起始地址
  • pBuffer:数据指针
  • NumToWrite:半字(16位)数

    $ W7 K3 Z+ }/ U9 w- z) L+ ?( o

    # }) v' K( S) e4 t
  1. void STMFLASH_Read(u32 ReadAddr,u16 *pBuffer,u16 NumToRead)           {
    . K  B. Y/ K7 f! M
  2.         u16 i;/ _* F, w- l, I; B8 O, a2 K! V% E
  3.         for(i=0;i<NumToRead;i++)
    8 J, a; Q  }8 H# h& E% {
  4.         {
    # n# f0 D2 i* e/ D$ a
  5.                 pBuffer=STMFLASH_ReadHalfWord(ReadAddr);//读取2个字节.
    ; l" W% Y$ w8 _# J. q: l: ^
  6.                 ReadAddr+=2;//偏移2个字节.        ) O  @# ]2 m. Y# J" U$ @7 f) H
  7.         }}
复制代码
5 B! `" ~' Z' B0 s+ z. o. s

当我们想读取FLASH内容时,只需要直接调用上面的函数即可。

  1. STMFLASH_Read(FLASH_ADDR,Temporary_storage,size);
复制代码
  o) ?5 Q$ v- o

这里FLASH_ADDR是我们要读取的起始地址,Temporary_storage是$ A, O0 n$ s/ I+ f* P! [9 N
16位的指针变量,存放我们读取到的内容, size是我们要读取的大小,值得注意的是,size是半字大小,也就是有多少个两个字节。比如我们要读取100个字节,size就可以填50。

8 u1 `& Y1 Q8 y6 `9 H: `( ~: U

FLASH的写入6 L8 {' _% n- O) l6 x: N( A$ d
直接使用标准库写入

首先需要先解锁

  1. FLASH_Unlock();
复制代码

' l( c& {2 w: d+ f& u

写入前需要擦除当前页,对擦除有不理解的可以看我的另一篇文章:基于STM32的Flash擦除方式

  1. FLASH_ErasePage(0x08000000+2*1024*5);
复制代码
, p, ~5 U! Y, d% Q7 @2 B

之后可以调用固件库函数,进行写入。例如向地址 0x08000000+210245 至 0x08000000+210246 地址写入数据

  1. FLASH_ProgramWord(0x08000000+2*1024*5,0x01234567);
复制代码

0 g! _. g& T& W1 X+ Y# p& Z* X

写入之后,不要忘了上锁。

  1. FLASH_Lock();
复制代码

, ?+ x1 E/ H- G5 O7 b3 j  ^. G9 R/ `
4 d7 W7 ^1 [% ]) `9 q
写入选定位置的选定大小的内容

我们首先编写一个不检查的写入的函数。4 Q! o7 G7 p: N4 `: d; k. G
WriteAddr:起始地址,pBuffer:数据指针,NumToWrite:半字(16位)数 。

  1. void STMFLASH_Write_NoCheck(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)   {                                           4 c: m" v. H3 P1 s7 F
  2.         u16 i;8 j: C% ]5 c! B, z+ ]
  3.         for(i=0;i<NumToWrite;i++), z- R! u0 l. N' F* s5 @
  4.         {( c$ }# L- o9 X5 \) Y% V
  5.                 FLASH_ProgramHalfWord(WriteAddr,pBuffer);
    0 k$ m' z1 r! |+ B2 r
  6.             WriteAddr+=2;//地址增加2.% u  c; u# ?. R7 w
  7.         }  }
复制代码
, T3 W' g5 r8 p- i

之后编写函数,实现从指定地址写入指定大小的指定内容。

  1. void STMFLASH_Write(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)        {* B" L, F4 v* A: C
  2.         u32 secpos;           //扇区地址1 R) Z* D! N! G
  3.         u16 secoff;           //扇区内偏移地址(16位字计算)- K2 |3 \& S; D6 o* _; v
  4.         u16 secremain; //扇区内剩余地址(16位字计算)           6 i+ t" I2 m" U- N0 b
  5.          u16 i;
    * }  a6 A8 z. u! ]8 \* N5 H
  6.         u32 offaddr;   //去掉0X08000000后的地址
    4 a; \' S7 @! H
  7.         if(WriteAddr<STM32_FLASH_BASE||(WriteAddr>=(STM32_FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址
    ; m+ q+ U( g5 r7 B* Z$ J! a5 J
  8.         FLASH_Unlock();                                                //解锁
    ' h- u6 C# Q. c! ~1 R( m- V
  9.         offaddr=WriteAddr-STM32_FLASH_BASE;                //实际偏移地址.
    - _! K! p* c: j
  10.         secpos=offaddr/STM_SECTOR_SIZE;                        //扇区地址  0~127 for STM32F103RBT6# y: N. P2 P7 `: s" W1 ]
  11.         secoff=(offaddr%STM_SECTOR_SIZE)/2;                //在扇区内的偏移(2个字节为基本单位.)" Y8 p1 y0 m/ V% W, }7 M
  12.         secremain=STM_SECTOR_SIZE/2-secoff;                //扇区剩余空间大小   1 \( V/ F" ~% [0 K
  13.         if(NumToWrite<=secremain)secremain=NumToWrite;//不大于该扇区范围
    3 z8 E0 H  Q6 ^1 B
  14.         while(1) 1 \2 q5 ?+ y9 K( p
  15.         {
    : U/ x2 x. D  j- E5 L* K
  16.                 STMFLASH_Read(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//读出整个扇区的内容
    & f. @" @; N1 I/ Q6 z( O
  17.                 for(i=0;i<secremain;i++)//校验数据
    + u. b. \* f9 ^- J( Y7 g: ~
  18.                 {5 R3 W  [* z' Q2 m! l
  19.                         if(STMFLASH_BUF[secoff+i]!=0XFFFF)break;//需要擦除
    : m8 c! u* o* y- Q) c$ _& h
  20.                 }
    4 m5 h5 H. G- u# A
  21.                 if(i<secremain)//需要擦除
    - d1 E4 e+ q! i* [  B
  22.                 {
    ; _( K- @9 ^# j5 i& A- [1 ^* q' b, r
  23.                         FLASH_ErasePage(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE);//擦除这个扇区+ h! U, g& v5 w  }' w
  24.                         for(i=0;i<secremain;i++)//复制- R$ H9 Q7 e, g4 H1 T, Z/ ?- ?
  25.                         {
    # V! O+ C" L" e; `4 a3 u  E
  26.                                 STMFLASH_BUF[i+secoff]=pBuffer;          2 g2 |7 k8 n6 j
  27.                         }% |' B# d- c( Z3 d* P) P# R6 a
  28.                         STMFLASH_Write_NoCheck(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//写入整个扇区
    * S9 ~, f3 ?: T  A9 I
  29.                 }else STMFLASH_Write_NoCheck(WriteAddr,pBuffer,secremain);//写已经擦除了的,直接写入扇区剩余区间.                                    ; R* h2 r3 H* ?3 F7 S  j
  30.                 if(NumToWrite==secremain)break;//写入结束了
    8 y7 b/ J) {) K7 N
  31.                 else//写入未结束$ z1 F6 h2 W9 f6 k8 k6 m% ]3 |
  32.                 {9 \; ^1 n! _7 i  |
  33.                         secpos++;                                //扇区地址增1
    ' w: ^7 q( X/ E2 O: R: |
  34.                         secoff=0;                                //偏移位置为0
    / ]: z$ I/ o. _5 x( N- C
  35.                            pBuffer+=secremain;          //指针偏移: R5 u6 L& a' @
  36.                         WriteAddr+=secremain;        //写地址偏移           & b2 R3 X$ q1 ^8 A* J6 M7 z
  37.                            NumToWrite-=secremain;        //字节(16位)数递减
    4 B# V2 I2 X5 t, c, T/ `
  38.                         if(NumToWrite>(STM_SECTOR_SIZE/2))secremain=STM_SECTOR_SIZE/2;//下一个扇区还是写不完
    / n' W' G/ ~: D& ~
  39.                         else secremain=NumToWrite;//下一个扇区可以写完了
    3 V% S! J3 ~' Z- v* C/ i) u" b$ O
  40.                 }
    3 R2 x) `4 v) h6 h% J- h* k& y
  41.         };
    ! X4 ]1 T& ^- w5 q$ U) c
  42.         FLASH_Lock();//上锁}
复制代码

" @, j: c2 h  I. R

使用时,我们只需要当我们功能需要写入Flash时,调用此函数即可。

  1. STMFLASH_Write(FLASH_ADDR,flg_false,size);//将标志位置为更改为0x00
复制代码
# b2 n5 |6 b7 I

此语句实现从FLASH_ADDR地址写入size大小的Temporary_storage数据。


* R! j3 j1 I8 o# `+ i6 R

如何在Keil 5中查看Flash某地址的内容

Keil的软件调试中,有专门可以查看所连接的板子的Flash的内容。  X# K) P+ J6 G0 n
首先我们点击调试按钮,如下图。

9 k* q  P/ v+ `. G8 J3 f

640 (3).png

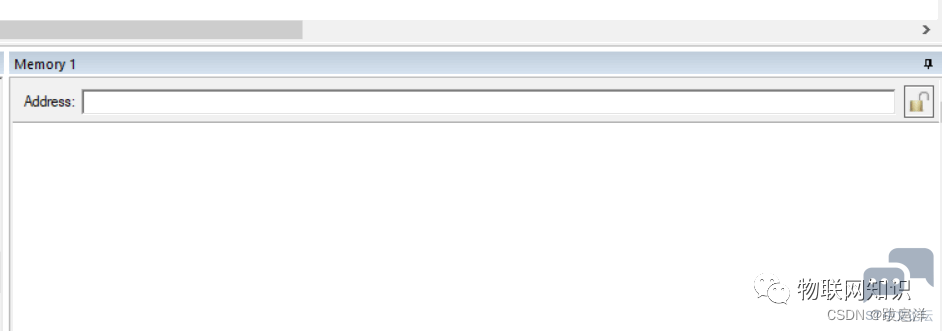

2 `8 ^4 D' E# k; X8 T$ Y之后我们在View中找到memory Windows,选择memory1。之后我们就可以看到右下角出现Flash的内容,第一次打开是空白,因为还没有选定地址,会出现下图内容。


, i  t- t1 X8 n3 z" R+ w& _! R9 N( \; `% p
640 (4).png 0 C* M* E( O3 A; u2 f

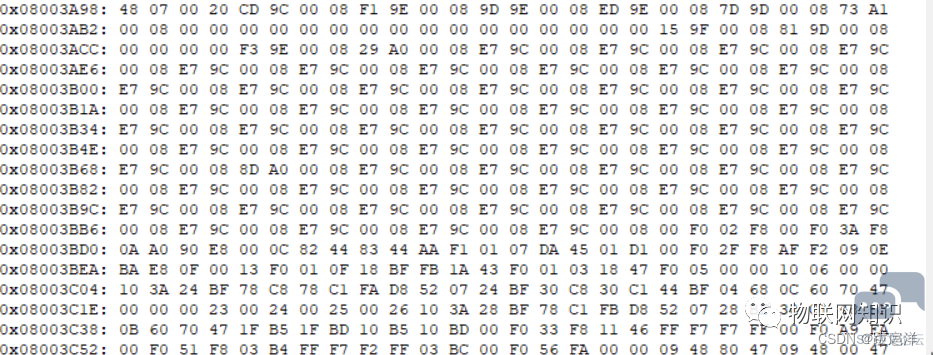

我们在地址处填写想查看的地址,比如查看0x0800 3A98,输入完成后点击回车,就会出现Flash地址对应的内容。

; S5 e' @8 T3 p3 P+ n" ?  y

# i1 P. c9 u, z5 t# n2 e  w7 P
1 b. I* B! n$ J: D8 H" V  y' p
8 o( J, X2 `6 ]9 d8 G6 I
