STM32之串口通信

[复制链接]
STMCU小助手 发布时间:2022-11-29 17:00
介绍
8 d# A* k$ N) \# l; J0 {
串口(UART通用异步收发器,TTL)通讯是一种设备间的串行全双工通讯方式。由于UART是异步传输,没有传输同步时钟,为了保证数据的正确性,UART采用16倍数据波特率的时钟进行采样。

/ }& }) O+ M: _
数据格式
起始位:先发出一个逻辑”0”的信号,表示传输数据的开始。
数据位:可以选择的值有5,6,7,8这四个值,可以传输这么多个值为0或者1的bit位。这个参数最好为8,因为如果此值为其他的值时当你传输的是ASCII值时一般解析肯定会出问题。理由很简单,一个ASCII字符值为8位,如果一帧的数据位为7,那么还有一位就是不确定的值,这样就会出错。
校验位:数据位加上这一位后,使得“1”的位数应为偶数(偶校验)或奇数(奇校验),以此来校验数据传送的正确性。
停止位:它是一帧数据的结束标志。可以是1bit、1.5bit、2bit的空闲电平。
空闲位:没有数据传输时线路上的电平状态。为逻辑1。
UART传输数据顺序
刚开始传输一个起始位,接着传输数据位,接着传输校验位(可不需要此位),最后传输停止位。这样一帧的数据就传输完了。接下来接着像这样一直传送。
7 m7 i  w$ F' a3 e; x" P
发送数据过程
空闲状态,线路处于高电平;当收到发送指令后,拉低线路的一个数据位的时间T,接着数据按低位到高位依次发送,数据发送完毕后,接着发送奇偶校验位和停止位,一帧数据发送完成。

% J& l" u' [6 ~8 {5 K; y/ o% w
数据接收过程
空闲状态,线路处于高电平;当检测到线路的下降沿(高电平变为低电平)时说明线路有数据传输,按照约定的波特率从低位到高位接收数据,数据接收完毕后,接着接收并比较奇偶校验位是否正确,如果正确则通知后续设备接收数据或存入缓冲。

# ~0 [2 `) r5 W

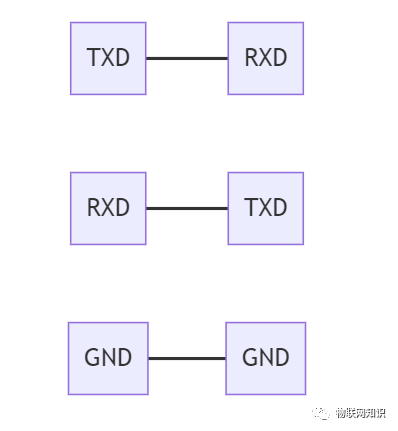

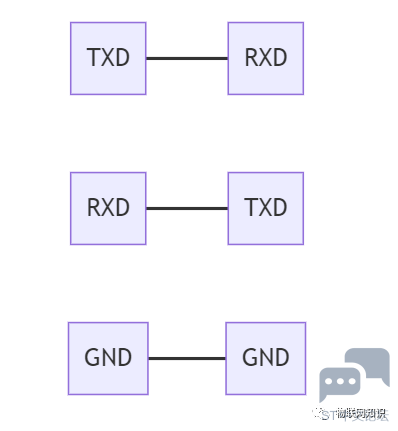

硬件连接
UART的硬件连接比较简单,只需要两个设备的TXD和RXD相互反接,再将GND相连即可。

5 Y% ?9 {1 W* f8 G# O2 L3 d
) F) ^& R, d) p/ k  e# F0 d
640 (6).png
. n4 w/ a7 b9 A( I4 G" c+ O. K1 }+ P
6 T6 y6 ?# I/ q( p
软件实现
) K) J4 @" \, w9 }' L
USART初始化结构体详解
标准库函数对每个外设都建立了一个初始化结构体,例如USART_InitTypeDef,结构体成员用于设置外设工作参数,并由外设初始化配置函数,比如USART_Init()调用,这些设定参数将会设置外设相应的寄存器。初始化结构体和初始化库函数配合使用是标准库精髓所在。初始化结构体定义在stm32f10x_usart.h文件中,初始化库函数定义在stm32f10x_usart.c。
; r, |8 c$ y# d4 P$ A1 G, c
USART初始化结构体
  1. <font face="Tahoma"><font size="3"><font color="#000000">typedef struct{1 Z" v+ v) x4 r* K- \! R
  2.   uint32_t USART_BaudRate;  //波特率
    / h  p1 i; H7 E2 [& a' v
  3.   uint16_t USART_WordLength;  //字长0 P2 ]+ W5 @; b* o' C: a
  4.   uint16_t USART_StopBits;  //停止位
    ; B3 b, ~) \( r% p8 O
  5.   uint16_t USART_Parity;   //校验位  . `; Z) o2 h& ?2 v
  6.   uint16_t USART_Mode;     //USART模式         </font></font></font><div><font face="Tahoma"><font size="3"><font color="#000000">  uint16_t USART_HardwareFlowControl;//硬件流控制 } USART_InitTypeDef;</font></font></font></div>
复制代码
( W6 Q( I  ]( w+ C8 m
  • USART_BaudRate:设置波特率,一般设置为2400,9600,115200.标准库会根据设定值计算得到USARTDIV值,从而设置USART_BRR寄存器值。
  • USART_WordLength:数据帧字长,可选8位或9位。它设置USART_CR1寄存器的M位的值。如果没有使能奇偶校验控制,一般设置8数据位。
  • USART_StopBits; 停止位设置,可选0.5个,1个,1.5个,2个停止位,它设定USART_CR2寄存器的STOP【1:0】位的值,一般选择1个停止位。
  • USART_StopBits:奇偶校验控制选择,可选USART_StopBits_No(无校验)、USART_StopBits_Even(偶校验)以及USART_StopBits_Odd(奇校验),它设定USART_CR1寄存器的PCE位和PS位的值。
  • USART_Mode:USART模式选择,有USART_Mode_Rx和USART_Mode_Tx,允许使用逻辑或运算选择两个,它设定USART_CR1寄存器的RE位和TX位。
  • USART_HardwareFlowControl:硬件流控制选择,只有在硬件控制模式下才有效。

    5 ]" `$ E7 W: |$ F/ J, \
串口通信实例
学习完串口的相关知识,肯定需要一个例子来实现。下面我们来制作一个简单的串口发送项目。
其中配置串口函数,一般分为中断和非中断两种配置方法,我会分别进行介绍。

7 j/ M$ x2 p9 u  c7 n0 q
非中断实现
非中断配置串口函数,只需要编写Usart1_Configuration函数即可。
  1. void Usart1_Configuration(u32 BAUD){. x. \, h4 d3 q  o
  2.     GPIO_InitTypeDef GPIO_InitStructure;
      ^) ^, @( u* t5 a" f) l
  3.     USART_InitTypeDef USART_InitStructure;# `/ I9 i7 L4 J* A
  4.     //第一步:初始化时钟
    1 H1 c  E7 ^0 \$ u
  5.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
    ( n) K) ?1 w; U! l; x& y5 N
  6.     //第二步:初始化GPIO
    ; q& N1 Z6 \8 k# Z/ y6 d
  7.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
    ! r' K6 n; y0 x" E, R  r; h" ^2 k
  8.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;7 Q2 e1 Z2 _% ]+ `9 ?+ a7 p9 m
  9.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //复用推挽输出. q6 g5 X/ c. F; x9 N) s
  10.     GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.98 g2 a+ S0 x7 n' K9 b2 D2 ^7 g
  11.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
    , H. z8 Y( Y1 A- W. v6 y: Y, R
  12.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
    8 t5 u/ ^' B) [' g9 v5 U4 G
  13.     GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10
    # X8 e# k8 D+ e0 v  S6 }
  14.     //第三步:初始化串口参数* K! d1 P/ J' \5 i5 t7 R
  15.     USART_InitStructure.USART_BaudRate = BAUD;//串口波特率* z# K' e0 R; h9 j0 o: J
  16.     USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式7 w- i3 }/ ^) D. J4 a# i+ B& b
  17.     USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
    * k1 g: J6 K% }6 a
  18.     USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位% s6 r$ Z2 m% y! D) H8 `
  19.     USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制- \; s- x$ A' H. j, S# X1 \
  20.     USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;        //收发模式1 X; [& @. I4 D! v2 I1 U$ h
  21.     USART_Init(USART1, &USART_InitStructure); //初始化串口1
    . ?/ ~2 e5 u2 c* q4 ?0 T( K
  22.     //第四步:使能串口$ w* X6 R7 m: z% P. K$ [& j, w
  23.     USART_Cmd(USART1, ENABLE);                    //使能串口12 l) r/ z. Z6 L8 ]
  24.     USART_ClearFlag(USART1, USART_FLAG_TC);       //清空发送完成标志}
复制代码
中断实现
中断配置串口函数,除了编写Usart1_Configuration函数还需要配置中断。

' I# l4 F) y! P1 I' }3 @
  • 串口1中断配置

    5 ~, S( ~; Q1 c8 E2 ?- q
  1. static void Usart1_NVIC_Configuration(void){
    5 }; r0 ]8 n5 _4 I/ [  e
  2.     NVIC_InitTypeDef NVIC_InitStructure;
    . {5 J+ L+ p) w7 T3 g7 `6 j; t
  3.     NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
    7 g$ A; K: Q% Y1 X7 Q7 _3 `
  4.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //先占优先级- Y2 a: l6 P0 t4 e3 @9 a0 H
  5.           NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; //从优先级, R5 a" A) A4 M% A! [0 t7 V' D; X- Q& E
  6.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道
    " k7 |. X1 T1 j; x
  7.     NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器}
复制代码
/ u: ]! u8 I. U+ e: \" y/ v
  • 串口1配置函数
    ! D& y2 `' {& y; }4 R  A7 ~
  1. <font face="Tahoma"><font size="3"><font color="#000000">void Usart1_Configuration(u32 BAUD){
    $ S+ Z2 N3 {) O( d, d  b! \
  2.     GPIO_InitTypeDef GPIO_InitStructure;7 h! q* V! l1 l' N$ X& J
  3.     USART_InitTypeDef USART_InitStructure;
    1 B( q: W3 c/ L) o" A! J- J* }
  4. : o9 y% p9 M( g# J- X
  5.     //第一步:初始化时钟# `3 A- }2 a8 H" }+ Z, e7 X
  6.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);. C; G! l2 O% I" K5 l2 x" q3 u

  7. - M, m& G: D' x  ]. l' v+ u% M% P
  8.     //第二步:初始化GPIO
    : j0 o$ J% Z  ?. k, S1 G
  9.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9% \/ T5 p' k3 I% I9 q# Z) A( F2 u: @
  10.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    , P7 `# i2 `  O& ?/ ~) \
  11.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //复用推挽输出- Z0 e/ d2 @' K1 p
  12.     GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9
    # B; L$ t% ?# T2 Y. t3 @4 K

  13. 2 M5 x2 d, [* M* ?& Y! X) U, B
  14.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
    + G. O- ?" x2 i" D- x2 C% J
  15.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入. F' l4 Z. V+ c
  16.     GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10) e% {* A& |' m

  17. ! W8 ^: Y3 t" X  R! Q& f
  18.     //第三步:初始化串口参数
    * I: H) @  t9 [* M+ n' g6 A$ u
  19.     USART_InitStructure.USART_BaudRate = BAUD;//串口波特率
    ) H: m( h% L2 k2 J5 f
  20.     USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
    ; S$ A$ r; i# F; h' A3 e
  21.     USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
    4 D7 b+ |2 e$ R1 c( F0 U$ M
  22.     USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
    . S$ _, ^7 t8 S3 N
  23.     USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
    2 F/ \6 O! V4 w& ]- H7 q0 X
  24.     USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;        //收发模式. r2 T9 k  f% r& U- d9 h
  25.     USART_Init(USART1, &USART_InitStructure); //初始化串口1
    8 U% j/ \0 q( K$ y# O3 O  I% T" d( O

  26. $ b9 P% K: d7 y, |$ d% N. ~% q& k
  27.     //第四步:开启相关中断
    # u/ P6 [6 L0 }9 U7 w; T
  28.     USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
    0 p" y# _% u% J9 h' V% V4 ~; ^
  29.         USART_ITConfig(USART1, USART_IT_IDLE, ENABLE);//开启串口空闲中断3 R: u8 O' ^  g' M2 e  [1 m

  30. + C: z. o3 r% M* e1 V; C: F
  31.     //第五步:配置中断优先级4 g) y, Y" z7 @& F5 D
  32.     Usart1_NVIC_Configuration();6 v2 K3 O7 u$ S! y: Y6 m
  33. + c# F$ M( K0 z! \3 j
  34.     //第六步:使能串口
    , \$ g+ H, i  _) [5 r. ~; J
  35.     USART_Cmd(USART1, ENABLE);                    //使能串口10 S. f3 @4 |5 S
  36. </font></font></font><div align="left"><font face="Tahoma"><font size="3"><font color="#000000">    USART_ClearFlag(USART1, USART_FLAG_TC);       //清空发送完成标志}</font></font></font></div>
复制代码

4 l. P9 i, p5 H1 D& f
发送数据
  • 串口1发送一个字节

    4 p* K+ \( B( a; C
  1. void Usart1_SendByte(u8 val){
    # F4 _; K; J4 v! q' q
  2.     USART_SendData(USART1, val);
    / ~; e9 X: z/ Q/ |! U. J9 V2 U$ i
  3.     while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);        //等待发送完成}
复制代码

0 J2 e8 k7 i2 B5 y7 a$ c8 P
  • 串口1发送一个数据包
    1. void Usart1_SendBuf(u8 *buf,u8 len){
      + \/ O0 t3 k8 G. i+ I( k- m
    2. % N1 [8 S2 z# J  C: N2 x
    3.     while(len--)  Usart1_SendByte(*buf++);}
    复制代码
    4 S7 P; @/ M) h) r9 V6 A' P

) m; X0 [$ ^' \* w! }# R$ F
  • 串口1发送一个字符串

    & b% S  j8 x' i5 m) l
  1. void Usart1_SendString(char *str){: |9 U8 {. l9 K/ W, {+ L/ r
  2.     while(*str)        Usart1_SendByte(*str++);}
复制代码

5 Z% P3 N9 b6 e( E
使用
我们使用的时候,只需要先初始化串口1配置函数Usart1_Configuration(选择自己想要设定的波特率);
之后调用发送函数Usart1_SendString(“发送的内容”);
即可。
  1. int main(void){        / s' e1 q" h1 b4 S% `# u
  2.         Usart1_Configuration(115200);
    7 k( ?: Z& G# S/ a, r
  3.         while(1){1 K4 b0 |4 i/ N3 Y$ N8 O/ l
  4.         ……        Usart1_SendString("  usart1 is ok!\r\n");
    8 L6 E( i$ X) |% }" ~# A& X
  5.         }}
复制代码

5 L2 I7 {. n/ s5 K- J: O9 @0 k. {6 Y6 G- ]! `: H0 z7 {; p2 r% W
转载自: 跋扈洋& ]/ q" V+ k# N
