本文介绍基于STM32F407的KS103超声波模块的使用，包含使用注意事项以及代码配置，同时会附上本人在开发时遇到的问题以及解决方法。

KS103模块使用串口/IIC接口与主机通信，自动响应主机的iic/串口控制指令。
包含温度补偿的距离探测，同时可以在1ms内检测光强。

探测范围 1cm～800cm及 1cm～1000cm(10 米)
5s 未收到 I2C 控制指令自动进入 uA 级休眠，并可随时被主机 I2C 控制指令唤醒
TTL串口模式
在 KS103 上连线引脚上标识有：VCC、SDA/TX、SCL/RX、GND 及 MODE。模块在上电之前，MODE 需要接 0V 地，上电后模块将工作于 TTL 串口模式。如果KS103在上电后再将 MODE 引脚接 0V 地，模块将仍然工作于 I2C 模式。因此，TTL 串口模式时需要 5 根线来控制，其中 VCC 用于连接+5V(3.0～5.5V 范围均可)电源(1)，GND用于连接电源地，SDA/TX 连接 MCU 或 USB 转 TTL 模块的 RXD，SCL/RX 引脚连接 MCU 或USB 转 TTL 模块的 TXD 。

在使用时最好使用5V标准电压，电压低会影响量程。
新到手的模块默认串口地址是0xE8，可修改。
这里本人被坑了，因为我到手的模块是别人用过的，被修改了地址但是不和我说，就是调试不出来。
当然也是我偷懒了，模块在上电的时候背面的LED会闪烁，告诉用户自身的地址，我没在意。上电后快闪两下是代表二进制的“1”，慢闪一下代表“0”，一共八位，盯着记录就能获得其地址。
串口模式很占用串口资源，我并没有使用该模式进行开发，仅仅使用了官方的上位机进行测试，鉴定模组的好坏。

确认模组没问题，选用IIC接口进行开发，这样一条总线可以挂载多个模块，只需要总线寻址便可。

I2C 模式
在使用iic模式时，硬件需要注意几点：
SCL 及 SDA 线均需要由主机接一个 4.7K(阻值 1～10K 均可)电阻到 VCC ；
I2C 通信速率建议不要高于 100kbit/s （因为模块的iic最大速率只有100K）。
直接从代码开始：
因为对速度要求不高，而且为了移植方便，采用软件模拟iic。其实为了偷懒，模拟简单呀。
老规矩，初始化iic。

1. void IIC_Init(void)

2.

3. {

4.

5.   GPIO_InitTypeDef  GPIO_InitStructure;

6.

7.

8.

9.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);//使能GPIOB时钟

10.

11.

12.

13.   //GPIOB8,B9初始化设置

14.

15.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;

16.

17.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式

18.

19.   GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出

20.

21.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz

22.

23.   GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉

24.

25.   GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化

26.

27.         IIC_SCL=1;

28.

29.         IIC_SDA=1;

30.

31. }

复制代码

写iic控制函数，老掉牙的东西，全网都有。

1. //产生IIC起始信号

2.

3. void IIC_Start(void)

4.

5. {

6.

7.         SDA_OUT();     //sda线输出

8.

9.         IIC_SDA=1;

10.

11.         IIC_SCL=1;

12.

13.         delay_us(10);

14.

15.          IIC_SDA=0;//START:when CLK is high,DATA change form high to low

16.

17.         delay_us(10);

18.

19.         IIC_SCL=0;//钳住I2C总线，准备发送或接收数据

20.

21. }

22.

23. //产生IIC停止信号

24.

25. void IIC_Stop(void)

26.

27. {

28.

29.         SDA_OUT();//sda线输出

30.

31.         IIC_SCL=0;

32.

33.         IIC_SDA=0;//STOP:when CLK is high DATA change form low to high

34.

35.          delay_us(10);

36.

37.         IIC_SCL=1;

38.

39.         IIC_SDA=1;//发送I2C总线结束信号

40.

41.         delay_us(10);

42.

43. }

44.

45. //等待应答信号到来

46.

47. //返回值：1，接收应答失败

48.

49. //        0，接收应答成功

50.

51. u8 IIC_Wait_Ack(void)

52.

53. {

54.

55.         u8 ucErrTime=0;

56.

57.         SDA_IN();      //SDA设置为输入

58.

59.         IIC_SDA=1;delay_us(6);

60.

61.         IIC_SCL=1;delay_us(6);

62.

63.         while(READ_SDA)

64.

65.         {

66.

67.                 ucErrTime++;

68.

69.                 if(ucErrTime>250)

70.

71.                 {

72.

73.                         IIC_Stop();

74.

75.                         return 1;

76.

77.                 }

78.

79.         }

80.

81.         IIC_SCL=0;//时钟输出0

82.

83.         return 0;

84.

85. }

86.

87. //产生ACK应答

88.

89. void IIC_Ack(void)

90.

91. {

92.

93.         IIC_SCL=0;

94.

95.         SDA_OUT();

96.

97.         IIC_SDA=0;

98.

99.         delay_us(10);

100.

101.         IIC_SCL=1;

102.

103.         delay_us(10);

104.

105.         IIC_SCL=0;

106.

107. }

108.

109. //不产生ACK应答

110.

111. void IIC_NAck(void)

112.

113. {

114.

115.         IIC_SCL=0;

116.

117.         SDA_OUT();

118.

119.         IIC_SDA=1;

120.

121.         delay_us(10);

122.

123.         IIC_SCL=1;

124.

125.         delay_us(10);

126.

127.         IIC_SCL=0;

128.

129. }

130.

131. //IIC发送一个字节

132.

133. //返回从机有无应答

134.

135. //1，有应答

136.

137. //0，无应答

138.

139. void IIC_Send_Byte(u8 txd)

140.

141. {

142.

143.     u8 t;

144.

145.         SDA_OUT();

146.

147.     IIC_SCL=0;//拉低时钟开始数据传输

148.

149.     for(t=0;t<8;t++)

150.

151.     {

152.

153.         IIC_SDA=(txd&0x80)>>7;

154.

155.         txd<<=1;

156.

157.                 delay_us(10);   //对TEA5767这三个延时都是必须的

158.

159.                 IIC_SCL=1;

160.

161.                 delay_us(10);

162.

163.                 IIC_SCL=0;

164.

165.                 delay_us(10);

166.

167.     }

168.

169. }

170.

171. //读1个字节，ack=1时，发送ACK，ack=0，发送nACK

172.

173. u8 IIC_Read_Byte(unsigned char ack)

174.

175. {

176.

177.         unsigned char i,receive=0;

178.

179.         SDA_IN();//SDA设置为输入

180.

181.     for(i=0;i<8;i++ )

182.

183.         {

184.

185.         IIC_SCL=0;

186.

187.         delay_us(10);

188.

189.                 IIC_SCL=1;

190.

191.         receive<<=1;

192.

193.         if(READ_SDA)receive++;

194.

195.                 delay_us(5);

196.

197.     }

198.

199.     if (!ack)

200.

201.         IIC_NAck();//发送nACK

202.

203.     else

204.

205.         IIC_Ack(); //发送ACK

206.

207.     return receive;

208.

209. }

复制代码

写KS103的控制函数

1. u8 KS103_ReadOneByte(u8 address, u8 reg)

2.

3. {

4.

5. u8 temp=0;

6.

7.     IIC_Start();

8.

9.     IIC_Send_Byte(address);   //发送低地址

10.

11.         IIC_Wait_Ack();

12.

13.         IIC_Send_Byte(reg);   //发送低地址

14.

15.         IIC_Wait_Ack();

16.

17.         IIC_Start();

18.

19.         IIC_Send_Byte(address + 1);           //进入接收模式

20.

21.         IIC_Wait_Ack();

22.

23.

24.

25.         delay_us(50);           //增加此代码通信成功！！！

26.

27.     temp=IIC_Read_Byte(0);          //读寄存器3

28.

29.     IIC_Stop();//产生一个停止条件

30.

31.         return temp;

32.

33. }

34.

35.

36.

37.

38.

39. void KS103_WriteOneByte(u8 address,u8 reg,u8 command)

40.

41. {

42.

43. IIC_Start();

44.

45.         IIC_Send_Byte(address);            //发送写命令

46.

47.         IIC_Wait_Ack();

48.

49.         IIC_Send_Byte(reg);//发送高地址

50.

51.         IIC_Wait_Ack();

52.

53.     IIC_Send_Byte(command);   //发送低地址

54.

55.         IIC_Wait_Ack();

56.

57.     IIC_Stop();//产生一个停止条件

58.

59. }

复制代码

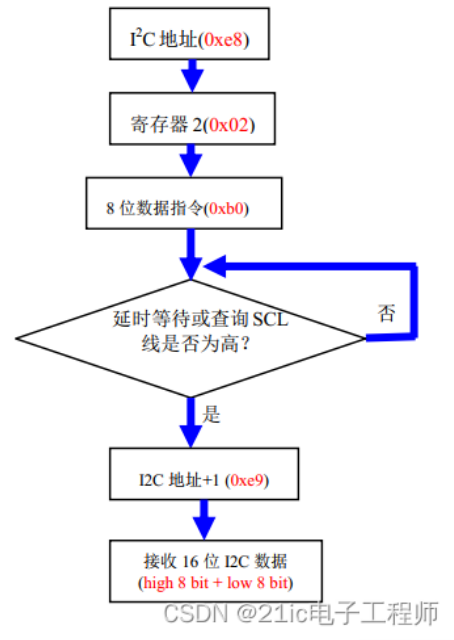

这里依照了模块的指令发送流程：

探测指令从 0x01 到 0x2f，数值越大，信号增益越大。
获取距离数据

1.    KS103_WriteOneByte(0XD2,0X02,0XB0);

2.

3.                                    delay_ms(100);

4.

5.                                    range1 = KS103_ReadOneByte(0xD2, 0x02);

6.

7.                                    range2 = KS103_ReadOneByte(0xD2, 0x03);

复制代码

每一帧的探测指令格式为：

KS103_WriteOneByte(0XD2,0X02,0XB0); 中，0xd2为模块的地址，02为寄存器地址，0xB0为控制命令。

在发送探测指令后需要等待一段时间才可通过iic总线获取数据，过早的查询总线会获得0XFF。在读取总线数据时除了需要发送模块iic的地址，还需要将模块iic的地址加1，而且在之后必须要等待，才能获取完整的数据。因为返回的是16位数据，所以这里我采用执行两次KS103_ReadOneByte（）函数。
在这些都处理完之后我将采集到的数据输出到串口，发现并不能成功，range1和range2的值并不变。最后发现我是用的是0xBC探测指令，最大耗时87MS，而我只延时50ms。通过修改探测指令和延时时间均可解决问题。
后面附上产品手册，必须附录，没这个真不行。到处是坑。说到底也怪我粗心。下次一定，下次一定。

---------------------
作者：呐咯密密
