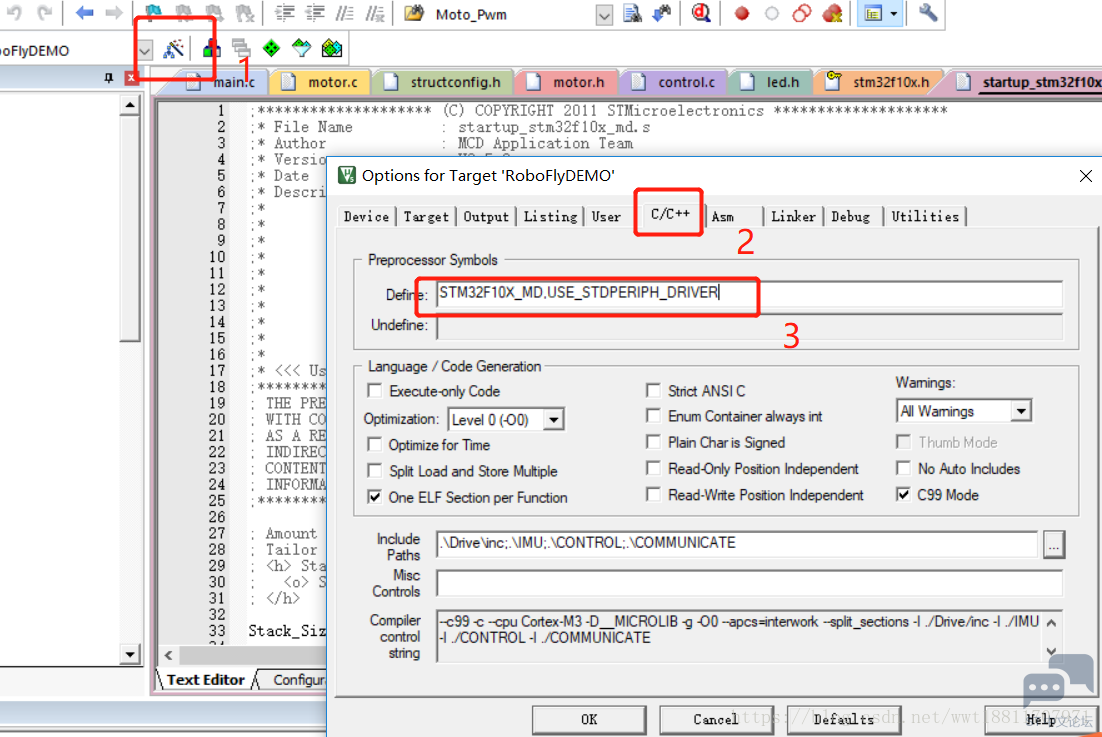

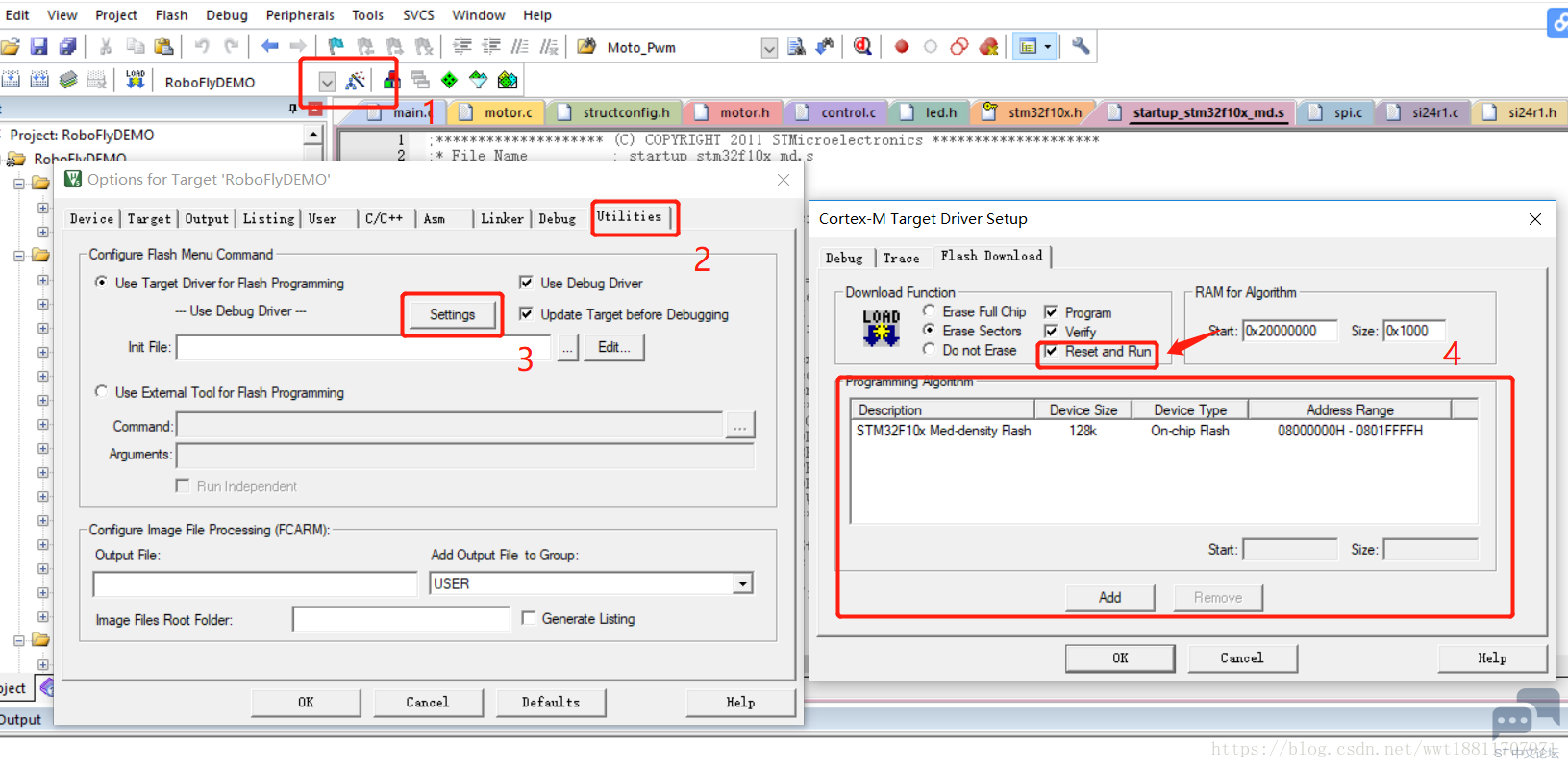

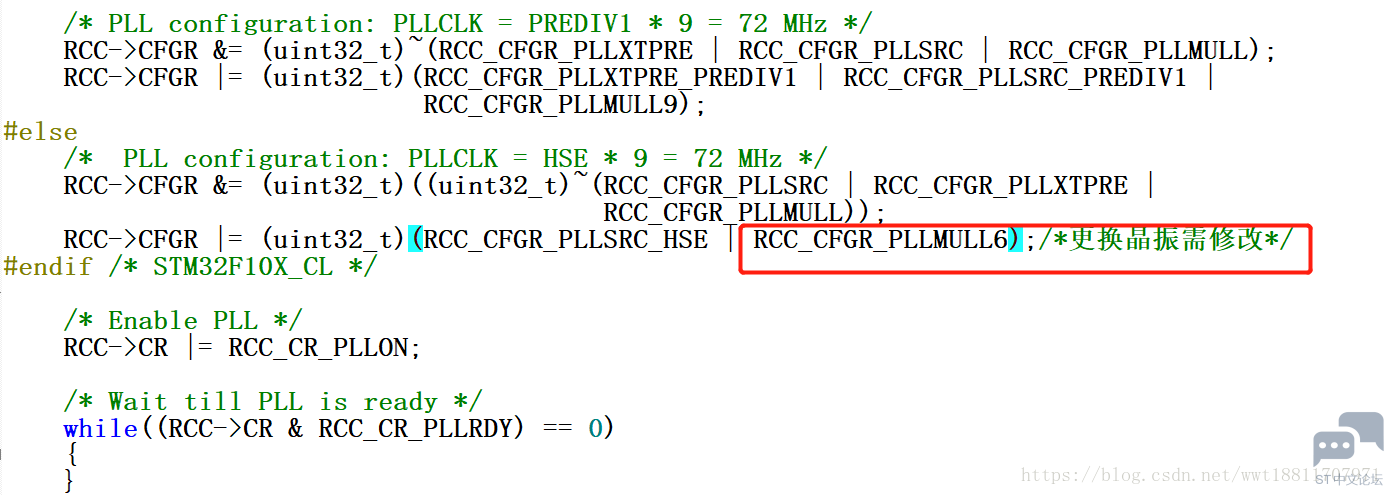

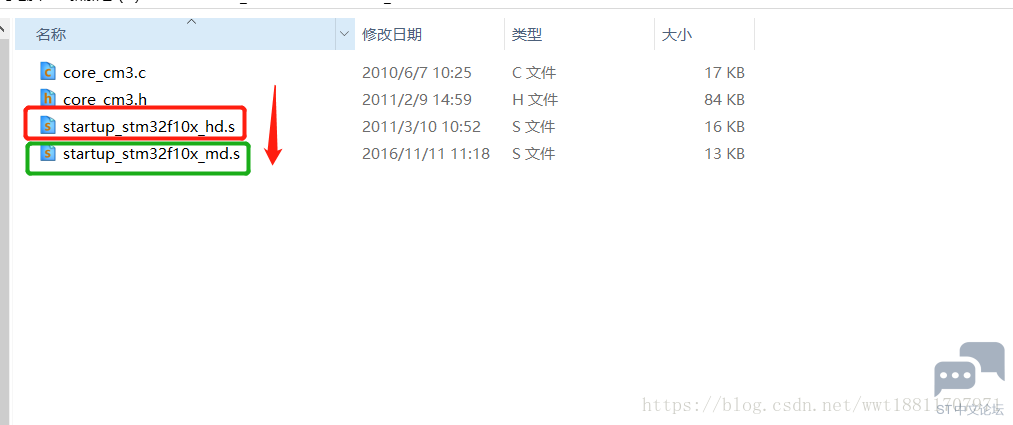

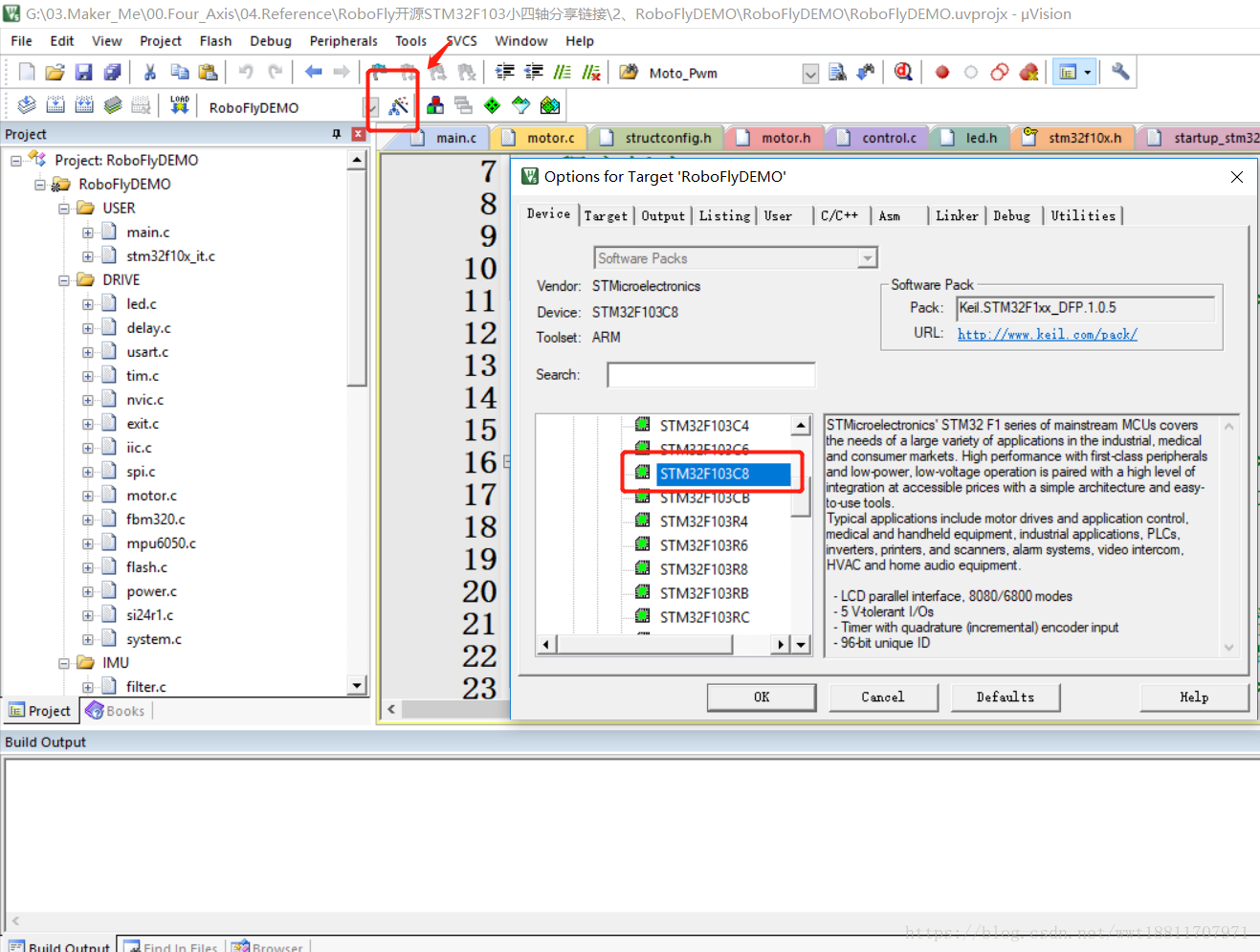

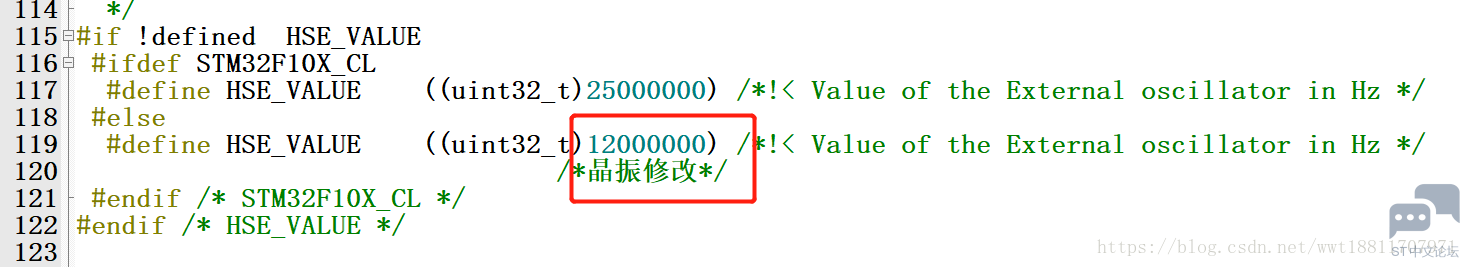

1. 工程更换不同的STM32芯片 eg:stm32f103rct6 ---->stm32f103c8t6: 1.1. 修改芯片- s1 B$ `9 c7 X: O 点击魔术棒,在出来的菜单栏里,Device 选项重新选择芯片 ![]() 1 k0 d7 Z5 N& Y) K w7 d G# s. s" B: C 1.2. 修改启动文件6 a$ Z$ z; _( I 此处举例是 RCT6 修改为 C8T6,因为 flash 容量大小不一样,所以需要对应修改启动文件,如果是 flash 大小相同,此步骤不需要。此处由:startup_stm32f10x_hd.s修改为startup_stm32f10x_md.s ' D: W" J6 ?" i ![]() ) t: R" R: y! [ 1.3. 修改全局宏定义 同样先点击魔术棒,在菜单栏选择 C/C++。进而修改全局宏定义。此处:STM32F10X_HD–>STM32F10X_MD6 k5 l# Q9 J, C" L. t 3 o* _8 @! s3 J9 @+ q$ S( X+ `4 { ![]() 1.4. 重新添加FLASH$ l3 q9 n& ~2 T+ d' W 此处是将大容量的 RCT6 修改为中容量的 C8T6,所以我们需要重新添加 flash。& q& {1 _7 P, u3 Q0 @1 e ![]() 4 l; B( t: B+ m! x4 T3 C 至此,一个工程就从 RCT6 修改为 C8T6 ,编译下载即可。 5 Q+ _8 Z- X3 A$ P5 ^1 @; h* I 2. 外部晶振的修改 此处举例:8M---->12M 常见的STM32硬件外部用的也是 8M ,今天一个新板子原理图画的是25M,实际焊接的是 12M,找了一下午问题,最后发现是晶振引起的问题。遇到问题,除了多思考总结,也要在网上查找资料,很多问题我们的前辈已经遇到并且解决了,这样我们学习的过程也会轻松一些。9 k1 }( m& b: B" j 2.1. 修改 stm32f10x.h 文件 默认是8M,修改为12M。) F/ H9 {4 R% N+ F( B; s, R ![]() - p2 Z1 j& ]0 y6 j# {3 r6 _ 2.2. 修改 system_stm32f10x.c 文件, O D. l8 W- Y5 d# t3 d 默认是9倍频,最大 72MHz。修改为:RCC_CFGR_PLLMULL6。% j! v7 C6 m# m0 ?, n % J% _; }3 z! N! C1 ]7 {3 r4 C ![]() * ~0 D$ W" n+ O/ O( }) k2 i 注:晶振不一样,一个很直观的问题就是串口输出乱码,下午找了半天BUG。此博客后面有不错的技巧还会继续补充。 ————————————————- d0 _1 T; I' a" O2 t8 ~ 版权声明:霁风AI! V. @) `( l ? |
