定时器的配置部分可以分为两个部分：初始化NVIC（中断优先级设置）和初始化定时器，下面我们来分别说明。
1 D. N, z  @/ M, w  F. A: p% A3 @2 }
中断系统NVIC
+ C. Z/ `3 `0 x. n# Y. u这一部分要明确中断优先级的概念：stm32将优先级分为抢占优先级和响应优先级，相应的在初始化每个中断源时，都需要设定这两个优先级！！！
  [5 y) x$ c  |3 ]/ t
. {6 Y' D% P5 b  [抢占优先级：决定中断是否可嵌套，高抢占优先级可嵌套低抢占优先级，如果抢占优先级相同，则中断没有嵌套关系。
响应优先级：抢占优先级相同且两个中断同时到达的条件下，响应优先级的高低可决定先处理哪一个中断（高者在前）；抢占优先级相同但是两个中断不同时到达，则不管响应优先级的高低，都要等先发生的中断处理完才可以接着处理后到来的中断。
在优先级分组的表格中，序号越小，优先级越高。
stm32的优先级分组： 共分为5组 （NVIC_PriorityGroup_0到NVIC_PriorityGroup_4），抢占优先级数从小到大，响应优先级数从大到小，其中：NVIC_PriorityGroup_0无抢占优先级，NVIC_PriorityGroup_4无响应优先级。
响应优先级无要求的情况下：初始化时将优先级分组设置为NVIC_PriorityGroup_4的方式（只设置抢占优先级），或者不设置优先级分组（系统默认优先级），一般情况下把响应优先级也设置为0。

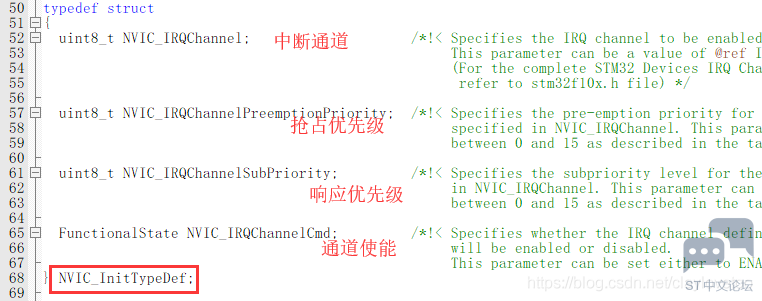

, J( o$ ^) H4 x( {: ?7 \5 L初始化NVIC主要是初始化四个部分：中断通道、抢占优先级、响应优先级、通道使能，这四个部分我们也能在相关的库函数（misc.h）中找到定义：
  R, j& [* t/ d+ O3 F
8 _6 t+ q9 _: t4 K
) R" p2 O$ B4 R6 I
代码部分：

1. void NVIC_TIM4Enable(void)

2. {

3.         NVIC_InitTypeDef NVIC_InitStructure;

4.

5.         NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn;//选择中断通道TIM4

6.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;//设定抢占优先级为0
   / I" W) A0 a2 ~) {: r: y& [% ?; q
7.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;//设定响应优先级为0
   . O# m4 n5 C0 ]3 [
8.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能中断通道
   ; L3 e# H9 y! a1 v! H% r  A, f3 e/ F9 d
9.     NVIC_Init(&NVIC_InitStructure);//调用NVIC初始化函数
   0 ^" J2 u; F) k) Z' w
10. }


复制代码

$ v  {# e. m, c9 ]+ H$ y& f
+ m. e; R  W' _5 R; A做几点说明：
+ o2 [8 I6 r+ g5 L我们没有用到中断的嵌套，所以把抢占优先级也设置为0；
; c" H/ G& V2 `: j! F- [关于中断通道：stm32使用了Cortex-M3中的84个中断通道，（16个异常，68个中断）具体的相关信息可以在中文手册中查找到。

初始化定时器
stm32(STM32F103ZET6功能较为全面的一种)内部含有11个定时器：2个高级控制定时器（TIM1和TIM8）、4个通用定时器（TIMX：TIM2、TIM3、TIM4、TIM5）、2个基本定时器（TIM6和TIM7），他们的功能性是依次减少的，具体信息也可查手册获得（一定要利用好手册！！！），下面贴出：
) e/ F8 ?# |' A. d5 a6 |  ]

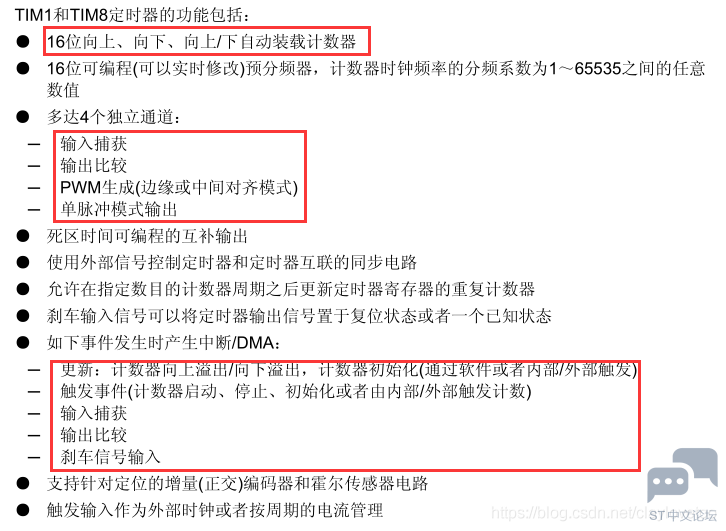

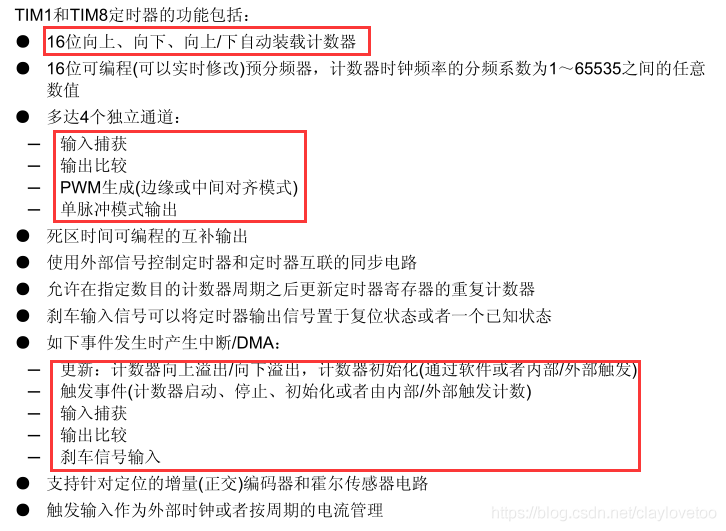

高级控制定时器：
) [; P; E- j" v- d' C5 U2 i$ p

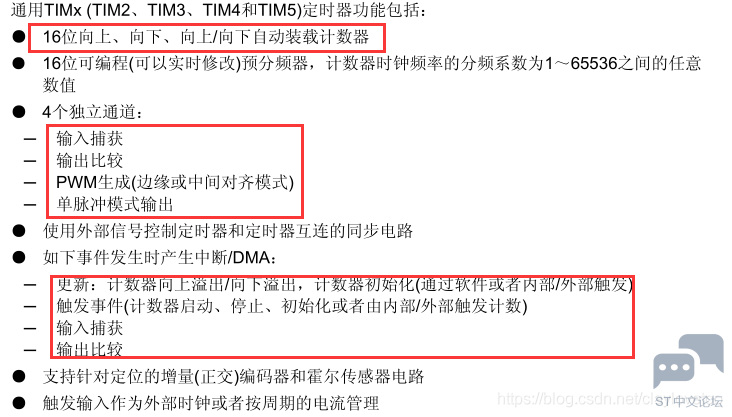

通用定时器（TIMX）：

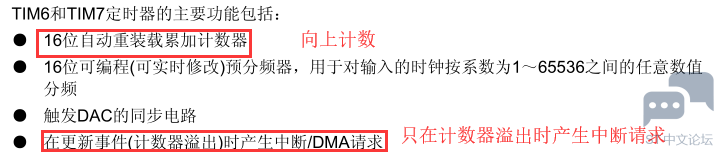

& C2 m  e8 I3 e+ M基本定时器：
6 I5 m- N/ t: \# _
" ^' k9 H/ l. N4 C7 M

) e0 ~, z7 A% [' |2 l$ DNIOTICE！！！注意：当计数模式为向上计数时：是从0开始向上计数，一直到计数值和重装载寄存器的数值相等时，计数器会自动归零，并产生一个溢出事件（也就是触发一次中断），这点是和51不同的。

% J9 ]) f0 u$ G2 s! D关于预分频系数： 51单片机的学**，我们知道定时器的数值是每经过一个时钟周期自动加一的，但在32中我们可以通过设定预分频系数（N），使得定时器每经过（N+1）个时钟周期自动加一，这里为什么是N+1个时钟周期加一呢？因为我们的分频系数是从0开始的，假设设定预分频系数是3，那么实际上(0-3)总共是4个数，也就是4分频。

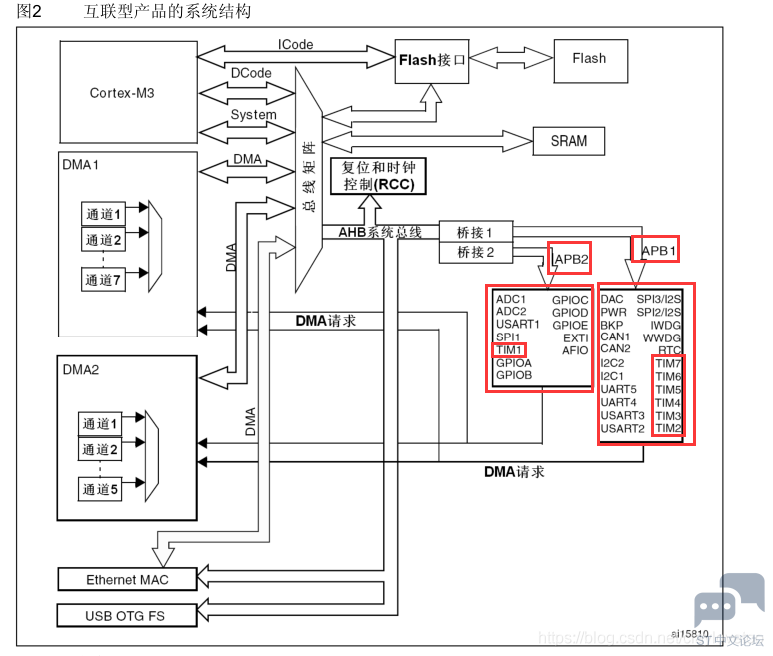

' f( r+ X2 q8 a在开始定时器的配置之前，我们首先要使能时钟：先看一下定时器是挂接在哪条总线上的，可在手册中系统构架部分找到总的构架图：
) D1 r: Q3 I& z" P/ x0 {


1 t3 J0 T; m+ m9 t/ w4 F2 w# Q3 K6 f可以看到除TIM1外的定时器都是挂接在APB1总线上的，所以我们要使能定时器时钟就要使能APB1外设时钟寄存器，看一下函数定义：


1 L0 G! P: b/ {5 Q  t

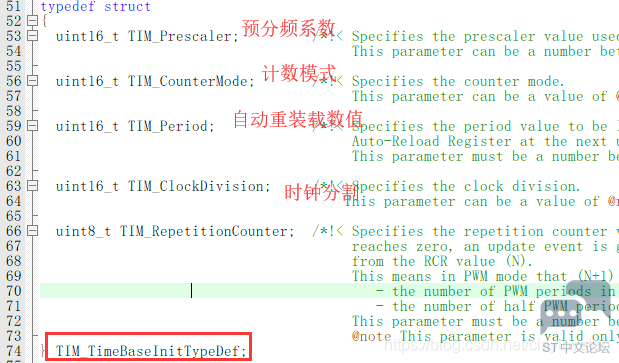

定时器的配置主要配置4个部分：自动重装载寄存器数值、预分频系数、时钟分割（一般的定时功能用不到，可设为0）、计数模式， 同样的，我们可以在库函数（stm32f10x_tim.h）中找到相关的结构体定义：
2 r% e% ~2 t# j9 f* ]
3 j- Q( C1 F7 e! D2 c, u! C

, \5 \9 C6 N( A, e( N, m配置完定时器之后，我们还需要清除中断标志位（emmm，一般情况下好像没什么影响）：用到的函数：
# J  G; |1 \7 n7 x& x0 A
% X  u; ]) M5 q9 {7 o8 D1 B6 s

TIMX：是写明用到哪个中断；TIM_IT：表示中断源类型

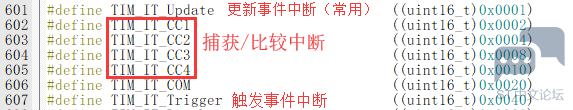

. J  _  Y9 u% L: s8 X- I关于中断源类型： stm32有6种中断源类型，在相应的库函数（stm32f10x_tim.h）里也可以找到定义：
5 W5 }( T; _$ m
  E; B  n1 J  u
, z; W  s4 B% F
我们的程序里用到的是更新事件中断（TIM_IT_Update）
- V& i" W% I/ w. w/ F% t. l- Y使能定时器： 可以理解为51中的（TR0 = 1）这行代码，就是开启定时器，同样的，一旦使能了定时器，就会开始计数。 用到的函数：

3 t' c5 t) ~% \: U# Y. z5 p
$ o0 h9 k/ ?3 ~2 B8 O' S( t7 _- T
开启中断（中断初始化）： 相当于（ET0 = 1）这行代码，用到的函数：
" h8 Y3 [3 ~/ L8 F4 w


加入中断优先级设置部分的代码后就是完整的定时器配置的内容了，下面给出的代码中把两者写入了一个函数，读者也可以分两个函数来写：
! B# a/ Q5 _' D8 ~) M/ W

1. #include "stm32f10x.h"

2.

3. void TIM4_Init(u32 period, u32 prescaler)//period-计数周期（实际值），prescaler-预分频值（实际值）

4. {
   ) S( Y) f+ p$ N" V( ?4 I, ^
5.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
   , @( L, V- ?2 o) o1 u. p' A) A
6.     NVIC_InitTypeDef NVIC_InitStructure;
   3 o6 G8 U$ ^! ], O/ V! B
7.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);//使能TIM4时钟
   + g# x- u) g/ a4 u
8.     /*没有设置优先级分组，使用系统默认优先级*/

9.     NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn;//选择中断通道TIM4
   2 r/ S" C  |% P' |! o/ z8 X5 f
10.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;//设定抢占优先级为0

11.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;//设定响应优先级为0

12.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能中断通道

13.     NVIC_Init(&NVIC_InitStructure);//调用NVIC初始化函数

14.
    - W  H% M- N  J8 T) u
15.     TIM_TimeBaseStructure.TIM_Period = period - 1;//设定自动重装载计数值

16.     TIM_TimeBaseStructure.TIM_Prescaler = prescaler - 1;//设定预分频系数
    4 r6 @& F& ]% Q( }
17.     TIM_TimeBaseStructure.TIM_ClockDivision = 0;//基本定时器没有预分频功能，此项会被忽略

18.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//设置计数模式为向上计数

19.     TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化TIM4
    2 w. B! F- w3 w/ Q- |# E% f& M
20.
    * O- c# S' C. [6 Y
21.     TIM_Cmd(TIM4, ENABLE);//使能TIM4定时器

22.     TIM_ITConfig(TIM4, TIM_IT_Update, ENABLE);//使能TIM4中断

23. }
    8 P0 h% I+ y7 O( k: u+ v

复制代码

说明：
为什么自动重装载计数值是实际值减一呢？ 这个其实和上面我们解释的预分频值是一样的，因为计数值是从0开始计数的，假设我们想要计1000个值就归0，那么我们只需要从0计到999就可以了，也就是说自动重装载寄存器的数值要是999（1000-1）。
" L. h; W; O9 N# X7 [$ A
2 W/ f1 ?; f4 U: y& F实战：（利用定时器实现L1一秒闪烁）
1 [9 z5 Q8 m" D. W$ m8 R
& P; Z2 n3 `/ o+ K( `stm32f10x_it.c文件
" y6 X% E* [3 p7 }5 t* |

1.
   # f4 f# I* s9 E4 O- C
2. void TIM4_IRQHandler(void)//每次产生一个中断溢出事件就会进入一次中断函数
   1 M5 [: W0 C( e! D9 Y  u: j7 R
3. {
   1 q" S$ a3 d# L: w
4.     if (TIM_GetITStatus(TIM4, TIM_IT_Update) == SET)//检测是否为溢出中断
   % y) p2 s/ M2 H3 X8 g' |
5.     {
   , W; J% g% B6 `$ n. y4 y  l
6.         TIM_ClearITPendingBit(TIM4, TIM_IT_Update);//清除中断标志位，否则启动时会进入中断服务函数

7.

8.         GPIOC->ODR ^= (1 << 8);

9.         GPIOD->ODR |= (1 << 2);
   , Z& W0 l0 E  z/ \) |, a# {8 Q
10.         GPIOD->ODR &= ~(1 << 2);
    4 z" D' q0 C2 H
11.     }
    % ?# A4 Q. R9 L- t( E
12. }
    1 E- Y5 m' v& E- Q9 N  Q
13. 、、、

复制代码

% k5 R9 G* f0 A: o0 p6 e
main.c文件

1. #include "stm32f10x.h"

2. #include "led.h"
   ! j' O/ X2 S4 }: v/ x+ o- X: Q/ U
3. #include "timer.h"
   4 A' _7 i' b& v
4.

5. u32 TimingDelay = 0;
   & P, l1 t/ G& [" \( I( Y% v) J
6.
   ' t/ k. P1 r5 V/ ~  F
7. void Delay_Ms(u32 nTime);
   3 M6 F/ i7 g6 d  C
8.
   0 i% X( {  l) Z. B4 m
9. //Main Body
   6 `8 t0 }+ l# r  h) l. `( j; y
10. int main(void)

11. {
    8 r- I  _2 r1 M
12.     SysTick_Config(SystemCoreClock/1000);
    + M3 j  a7 a, L/ U9 ~) @
13.
    ; B9 G6 i( p1 I
14.         LED_Init();
    1 {) O% F4 R$ ^  b( y
15.     TIM4_Init(10000, 7200);//定时1S
    : a* e# i. \1 S( N6 ^
16.

17.         while(1)
    8 D' D2 Q6 z4 ~0 l( s' T7 A3 h- [& j
18.     {
    ; G' G2 L8 _: |3 Z( N! N
19.
    ) I' _4 Q' J0 ]) l
20.     }
    5 a6 z, f' }: o- [8 u! i! G
21. }
    5 z3 T7 v/ m4 O/ Y
22.

23. void Delay_Ms(u32 nTime)

24. {
    / u; v; u8 e; S8 r# d
25.         TimingDelay = nTime;
    7 A. n  S/ `- q. ~3 ]- U
26.         while(TimingDelay != 0);

27. }
    . r0 X) t+ y& e4 q
28.


复制代码

注意！！！！：

中断服务函数官方规定统一写在（stm32f10x_it.c）这个文件里，（emmm，当然也可以写在别的文件里）。
定时时间的计算公式：预装载值（period） /（72M /预分频值(prescaler )） ；
时钟频率为72M，那么一个时钟周期就是：1/72M；
计一个数需要的时间：预分频值*（1/72M）；
定时时间：预装载值（period）* 预分频值*（1/72M）；也可以写为：预装载值（period） /（72M /预分频值(prescaler )）
( h* U; a9 @: B, X: ~0 B1s定时：10000（period）/72000000/7200（prescaler） = 1s。
一个快速写底层的方法：
, C: L7 w+ j) E% K3 ~9 D: m( g理解之后，可以参照stm32固件库里的底层参考例程，用到哪些地方就粘贴那一部分的内容，只需要改变里面的参数即可：

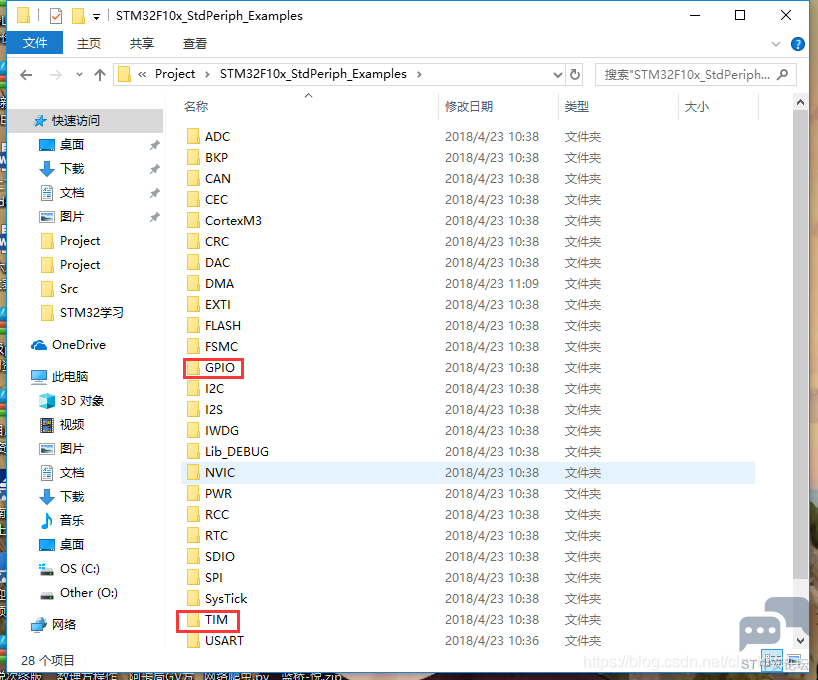

8 h% k1 p# p; i8 X1 n: f底层文件查找路径：stm32固件库->STM32F10x文件->Project->STM32F10x_StdPeriph_Examples
