最近看了一下STM32的启动代码，在system_init函数中找到了RCC部分初始化的流程，有许多不解，查了一下资料，基本上搞清楚了RCC的原理。
) V# J* j' @( eRCC主要是管理系统复位和时钟控制的，系统复位这里不讨论，主要讲系统时钟。

1 [% q* r6 i' X* `时钟
2 g1 M2 w, I* Q: D: W0 YSTM32可以使用三种不同的时钟源来驱动系统时钟 (SYSCLK)：
+ |1 b0 E7 e# `# Q, L● HSI 振荡器时钟
● HSE 振荡器时钟
7 a! {$ k  |( z" Z( R0 t9 H2 e● 主 PLL (PLL) 时钟
器件具有以下两个次级时钟源：
. @# J1 Q* s5 _9 A6 S5 `0 R$ m● 32 kHz 低速内部 RC (LSI RC)，该 RC 用于驱动独立看门狗，也可选择提供给 RTC 用
0 K3 v3 g  L9 h$ `0 e/ s9 m于停机/待机模式下的自动唤醒。
- |5 b. a, U7 u" w; V: [● 32.768 kHz 低速外部晶振（LSE 晶振），用于驱动 RTC 时钟 (RTCCLK)
0 T) B( s7 |# M6 Q7 A; D* }: I; x

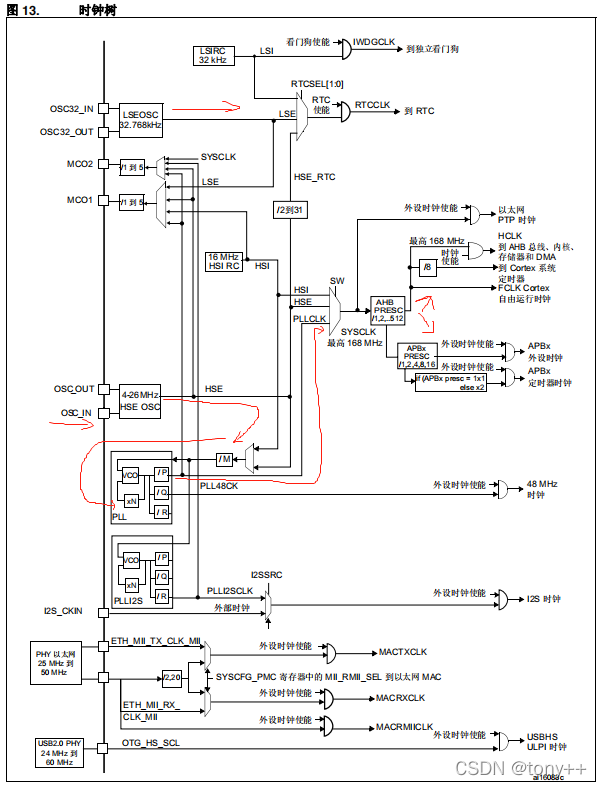

下面先看看STM32的时钟树：
. C( v9 i' n9 v

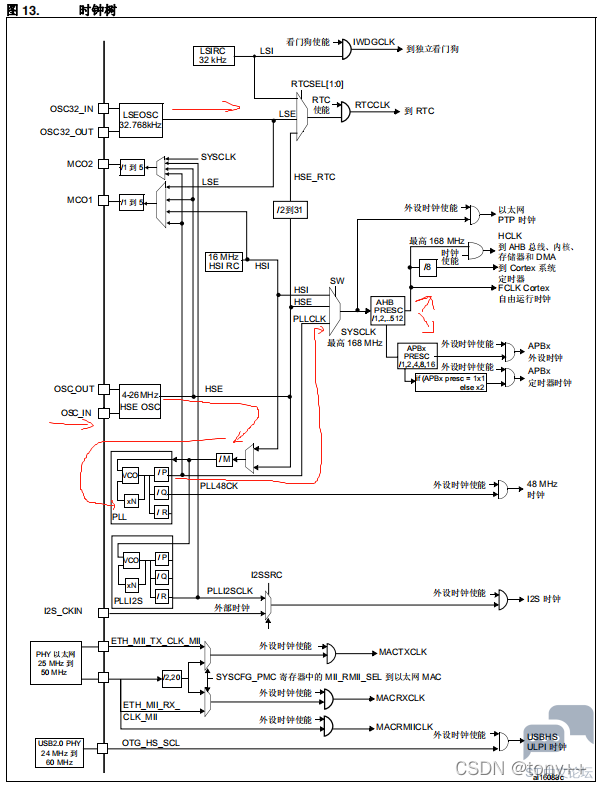

+ u+ T: ?5 X! O! \* A6 i5 x我们一般会使用外部无源晶振作为芯片的输入时钟，外部晶振稳定和精确性都比较高，时钟走向如图中箭头所示。
STM32F4系列的单片机内部sysclk可以到168MHZ，所以想要达到这么高速时钟的要求，肯定是需要使用PLL来倍频的。

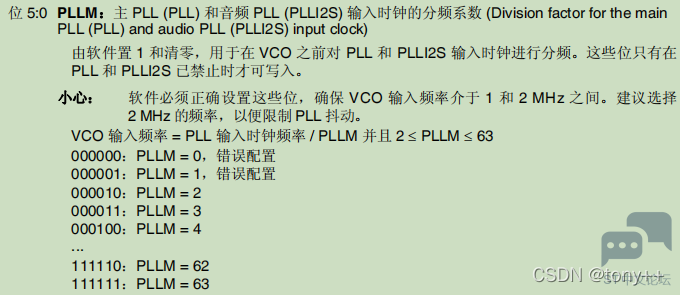

& \7 }  Z0 i/ R, i# I+ v& }2 ^7 F假设我们的外部晶振源是25M HZ，如箭头所示，进来后先需要分频，这里我们设置分频系数为25，那么vco的输入频率就是25MHZ/25 = 1MHZ。
( V5 q$ n; r' C3 S& O. G1 S0 m
( R. g8 E& _3 x. e$ G
, H5 Q. m3 m' {: |! v. m/ C) y

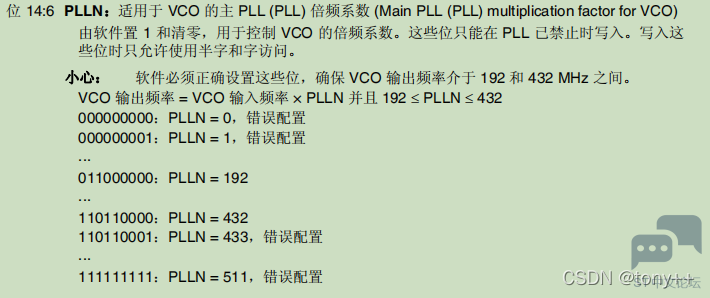

N用来设置倍频系数：
VCO输入频率的值乘倍频系数（这里假设N为400）得到VCO输出频率：1MHZ*400 = 400MHZ
1 O7 i9 o: G% T/ w: E; K2 o
5 T& K! ]2 Y- Q3 p  ~) n  Y- K7 R
! c* g* H: G2 }

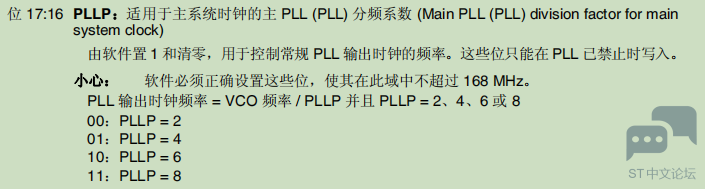

" [/ d5 _$ s, w5 C, w而后还要再经过P分频才能得到SYSCLK的值：
) |  F2 y2 c* b: EP设置为4
PLL输出频率= VCO输出频率/4 = 400MHZ/4 = 100MHZ

7 r' U: q; d0 X) j, G

2 z3 q% U5 v5 b# c' {- |$ x2 L我使用的是STM32F411系列的单片机，SYSCLK为100MHZ。
- r1 r4 ]/ c7 c: H( ^AHB这里不做分频，AHB也是100Mhz,APB2也不分频，APB2也是100mhz，APB1做2分频，为50MHZ
$ f5 Y1 y5 \; j: Y8 F这些分频数值需要根据实际需要的频率去计算出来。
: l4 T) o8 I# Z8 {' |: [7 h/ K
注意：
  @# ~" X/ I2 E3 `! J# A; [HSE 外部时钟的值是在stm32f4xx.h中定义的：

. B2 W% V" g6 c' U  f, Y1 Y9 R, {

1. #if !defined  (HSE_VALUE)

2.   #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */
   ) C# y* j6 d5 @, h' i3 Q
3.
   3 [! v0 X4 r& e
4. #endif /* HSE_VALUE */


复制代码

6 U' m4 b9 p; L2 ^" y这里一定要改成外部晶振的值，否则标准库在使用它的时候会出现问题。
————————————————
版权声明：tony++
