1.制作材料：
7 n/ w, u$ k% m* D% r8 Lstm32f407核心板
. [: [4 y" D/ t9 e& z' R
5 v* Z2 j. e. q6 Z4 C! E" T4 g16*16的可见灯点阵
7 X9 F; T% o  S. H. H
0 A; l" [3 f, U  Q) f, \/ ?蓝牙音频模块及其配套运放模块

% j" O: {4 v7 X+ i6 |7 X若干杜邦线等等、

* A, t4 }6 y% y3 f% j6 v$ F# m
0 D$ ?! g3 L% t7 O0 K- o6 P2.制作思路
) V6 i  c! v+ J  H2 K, y/ X/ E​ 先将整体电路搭建好，也就是如下图类似的电路整体图。（由于博主自己搭的卖相不是很好，所以就从网上找了一个类似的光立方图）
. D% x7 q: D- [! j& l, K

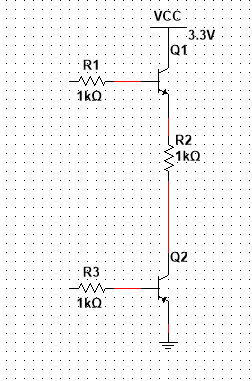

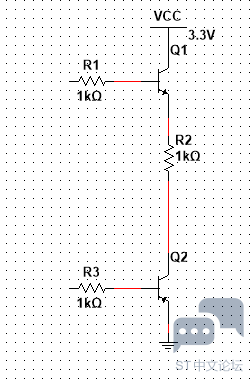

​ 列控制采用SS8550进行频谱幅度的控制，而行控制通过SS8050进行循环控制，由于人眼能够识别的频率分界线为25HZ，因此我们可以将行循环时间定义为956us，时间循环太短了无法进行控制，io口可能会发生错误显示。（此原因可能是由于stm32f4cpu运行速度太高，io口工作频率达不到。）


& t4 l! l5 G. O. H; }& q# y8 X# h
3.软件设计思路
! |) R! `0 r# \# w7 z7 z5 ~​ 博主直接移植的stm32f1的DSP库里的程序，没有用F4的dsp库（后来仔细看了下，F4与f1的dsp库差别在于，一个为整型，另外一个为浮点型，F4运行速度会快一点，但由于之前先做的频谱分析仪是用F1做的，所以就懒得改了。）

* `% A3 e% F: z4 c) V- z
' M) f) e; a% U6 z

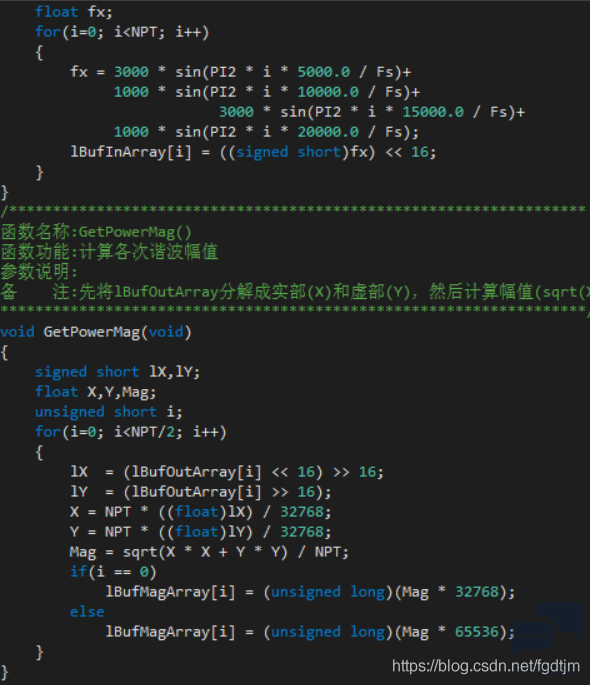

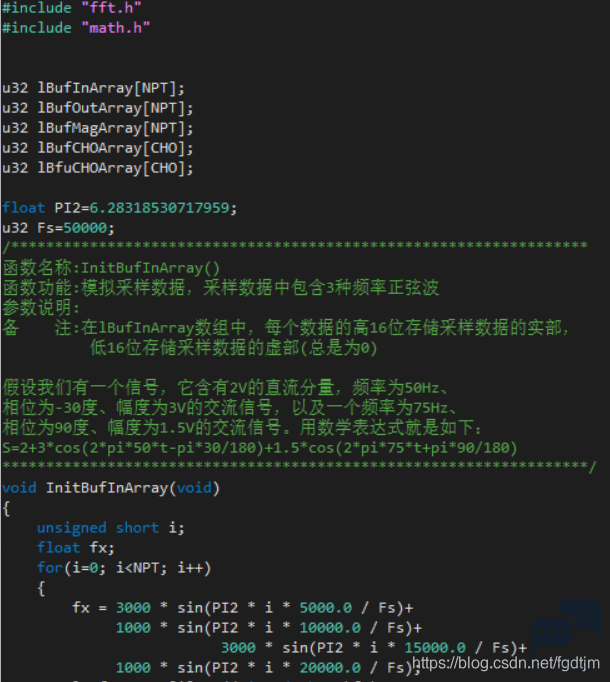

其中FFT的核心代码就放在这里了，有需求的可以摘抄看看。
& b% g) I6 H& ]& \: |" ~


4.总结
5 K5 `0 t, z4 ~' f; H​ 其实音乐频谱总体思路都挺简单的，但由于刚开始做的时候，不知道蓝牙还有音频模块，还以为需要自己写下协议啥的，导致看了几天蓝牙协议部分，当然最耗费时间的还是LED显示电路部分，采用的是杜邦线连接的，导致各种问题都出现了，接触不良，显示效果不好等等。
