STM32Cube Ecosystem
记得我在ST刚推出CubeMX的时候就尝试过，那时候自动生成的外设初始化代码都会有一些小错误，现在，随着这套系统的迭代升级，Cube生态也越来越完善，并且使用也越来越方便。

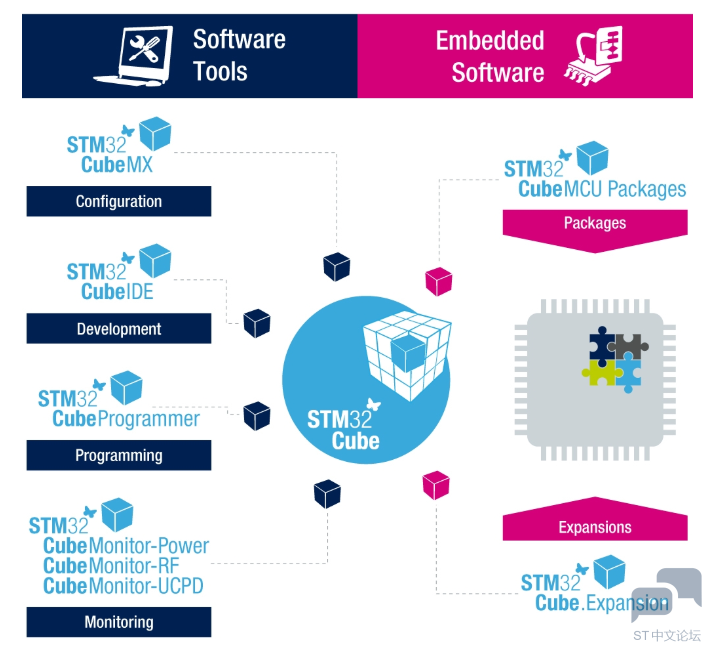

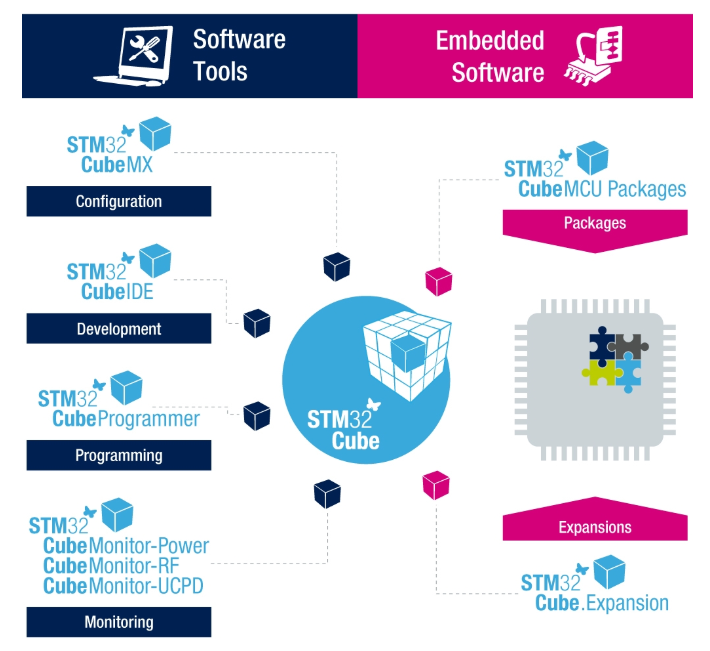

ST推出的STM32Cube Ecosystem提供了免费整套的开发软件工具和嵌入式软件包，其中可以从芯片的外设配置，程序开发，程序下载以及系统监视一系列的功能。如下图所示；

STM32Cube Ecosystem

STM32 CubeMX 几乎STM32的设备都可以使用这个工具初始化配置代码，这个是基于Java开发的图形化界面配置软件，可以为Cortex-M自动生成需要配置的C代码，还可以为支持Linux系统的Cortex-A内核生成设备树。
STM32 CubeIDE 这是一款ST推出的免费的集成开发环境，基于Eclipse和GNU C/C++ 等开源工具链，可以编译调试代码，并且官方也将STM32 CubeMX集成到IDE中，这样整个软件的配置和开发变得浑然一体，便捷非常。
STM32CubeProgrammer 软件编程工具，支持（JTAG，SWD，UART，USB DFU，I2C，SPI，CAN）等方式对设备和外部存储器进行读写。
STM32CubeMonitor 系列工具。强大的监视工具可帮助开发人员实时微调其应用程序的行为和性能，这个目前还没有尝试，暂且先相信官方的自夸吧。
所以使用以上的ST Cube全家桶进行STM32的软件开发，还是有不少坑要在实践过程中慢慢爬，整体的一个流程基本如下；

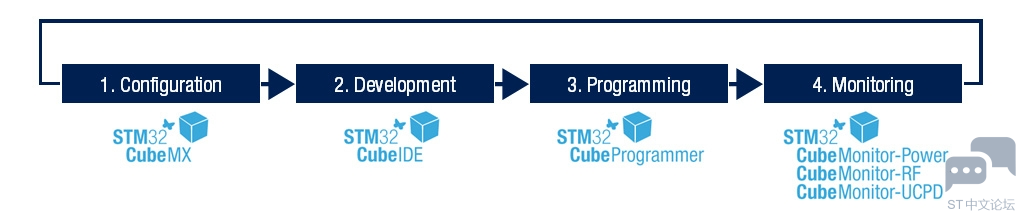

开发流程

第一步：使用 CubeMX初始化相应的芯片外设功能等等；
第二步：使用CubeIDE进行代码编辑调试等操作，当然，如果你喜欢也可以使用IAR，Keil，或者VSCode，这个完全出自个人喜好和习惯，但是据说CubeIDE里集成了CubeMX，这个难道不香吗? 加上如果想使用 gcc编译器，那也省去了很多配置的麻烦；
第三步：使用CubeProgrammer进行程序烧录，主要是支持的协议多啊，还可以吧，感觉是吹的挺厉害的；
第四步：以后可能会出更多的功能插件，目前感觉不是十分必要。

1 d. r D' @8 `0 d2 `CubeMX
STM32 CubeMX的安装，十分简单，不过下载需要提交邮箱，基本根据系统提示就可以完成，另外，STM32 CubeMX目前自动生成的代码支持官方的HAL库和LL库，像以前笔者常用的标准外设库就已经被ST抛弃了，最新的STM32F7已经不支持标准外设库了。同时，CubeMX初始化生成C代码项目，最终的工程可以符合IAR，Keil MDK和GCC，所以这里相对来说比较方便，不用对着手册撸寄存器了，也不用对着官方标准外设库demo进行移植，真的是哪里不会点哪里。

HAL库的封装相对来说好一点，但是代码读起来相对比较冗杂，通用性和移植性好，符合软件工程的设计思想，那么会牺牲一点效率了。
LL库会再底层一点，这几个的选择还是看个人喜好和团队的需要了。
q: K' p2 D! }+ b1 _) N
CubeIDE
在官网下载CubeIDE这个软件并安装，假设你已经成功安装并打开了软件，会看到；图片

CubeIDE已经集成了CubeMX了，新建STM32工程，step by step即可快速开始了。

2 G: m* v2 P+ H* R& iCubeProg
整体看了一下 STM32 CubeProg 的介绍，其实有点还是可以的，首先这个软件支持多平台如：Windows, Linux, macOS等等，Java 进行开发的有点，这一系列差不多都是用Java开发的，另外可能对st-link的支持比较好，如果使用jlink的话，用个openocd也无妨，但是毕竟是套装，下面简单罗列一下；

支持擦除，读写Flash等等操作；
支持Motorola S19, HEX, ELF 和二进制格式；
ST-LINK的固件升级；
多平台：Windows, Linux, macOS，其实就看好这一点；

CubeIDE进行开发
使用STM32CubeIDE快速创建STM32的HAL库工程。

STM32CubeIDE Home

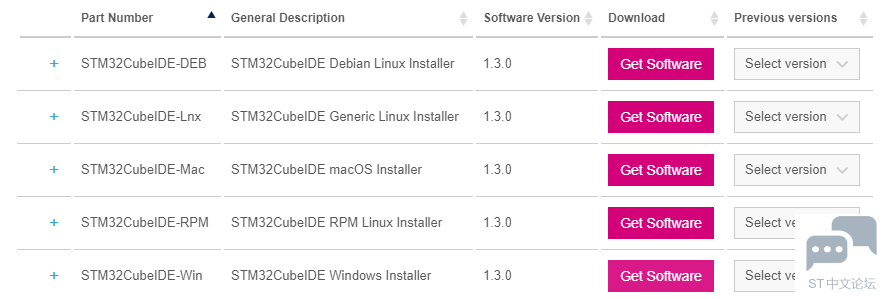

进入到官网的下载界面，选择符合对应的操作系统和对应的版本，下载安装，下载界面如下图所示；

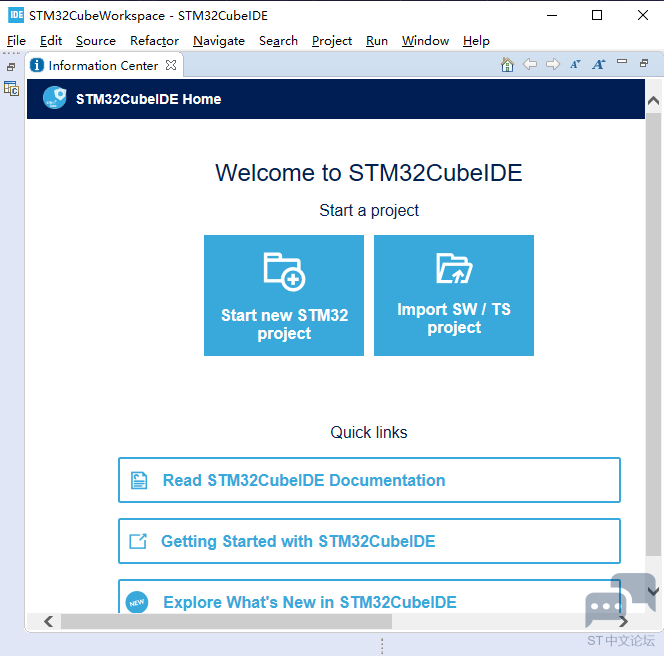

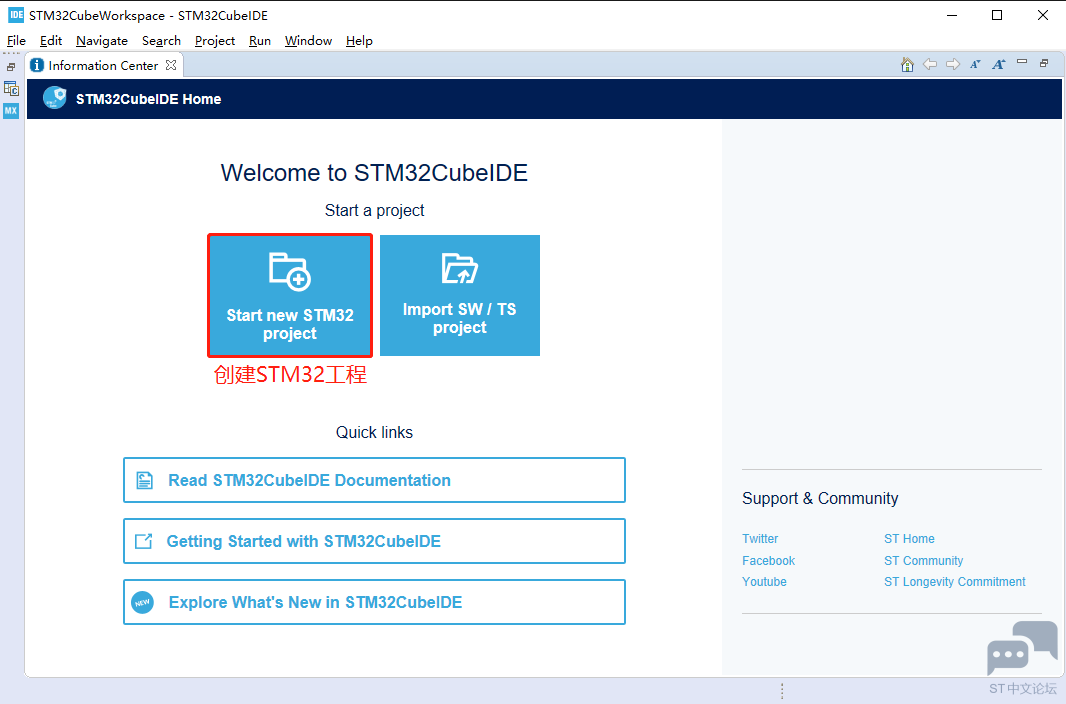

安装完成之后，打开STM32CubeIDE会直接进入主页，这里开始创建STM32工程或者导入工程，如下图所示；


Read STM32CubeIDE Documentation有大量的官方文档；可以快速入门，包括；
安装教程；
用户手册；

生成工程

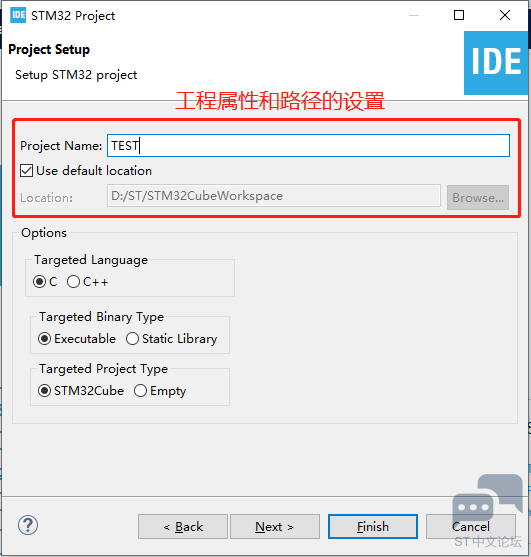

设置工程名称和路径之后就基本完成工程的创建了，具体如下图所示；

创建工程

在此期间可能会联机下载库文件和相应MCU的外设文件，这里要保持网络畅通，并耐心等待；

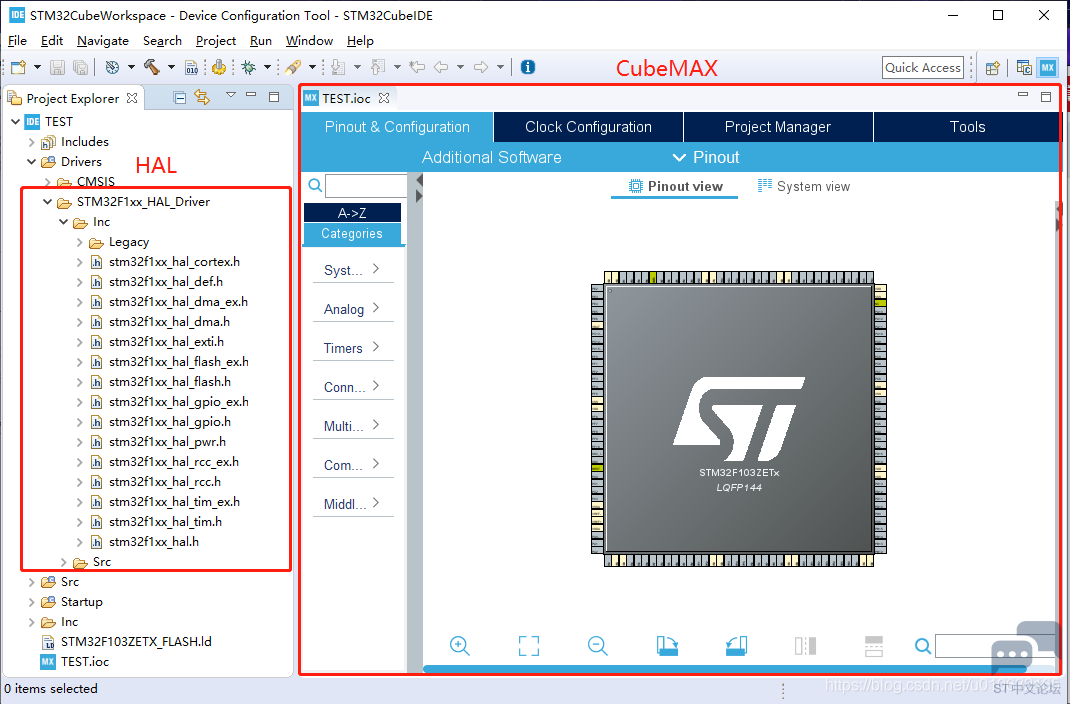

成功创建工程之后，如下图所示；

在这里插入图片描述

可以看到左边是HAL库，右边是CubeMAX的配置界面，至此已经完成了工程的生成了，那么下一步进行进行编译和下载。

另外在文件列表中可以看到TEST.ioc文件，这是CubeMAX的配置文件，相当于一些软件的ini文件，CubeMAX主要通过读写该文件将设备的配置保存和加载的软件中，直接用文本编辑器打开可以看到具体的信息如下所示；

#MicroXplorer Configuration settings - do not modify V; A" j9 M. p6 d: m) z4 M
FREERTOS.IPParameters=Tasks01
, [8 ]2 v2 i, G" z+ m' r
FREERTOS.Tasks01=defaultTask,0,128,StartDefaultTask,Default,NULL
# n! c* j* A& N% Y1 X+ C' A
File.Version=6
& \/ C. `; I1 U! m
KeepUserPlacement=false0 ]- K' R6 M4 e; P2 R/ j g
Mcu.Family=STM32F1+ ^8 K5 W; I2 l* H; N
Mcu.IP0=FREERTOS
O- v8 C e1 C; b, M! y& ?
Mcu.IP1=NVIC- @. P8 |8 P! V' Q5 h/ ?
Mcu.IP2=RCC
- _2 U/ P) B- e$ H4 _9 D- I
Mcu.IP3=SYS% U& `# E( b! x# B
Mcu.IPNb=47 L+ V( h4 {: J2 T' M1 J2 y6 U8 Q% s* G
Mcu.Name=STM32F103Z(C-D-E)Tx
6 u$ r/ A3 l& k2 c! G+ z- Q3 B
Mcu.Package=LQFP144# s4 W) x- x# D
Mcu.Pin0=VP_FREERTOS_VS_CMSIS_V1( x; F1 I: B7 X! e9 H
Mcu.Pin1=VP_SYS_VS_ND
0 g& L$ G0 p; C
Mcu.Pin2=VP_SYS_VS_Systick$ N' \' G* ~ e' ~, o
Mcu.PinsNb=3" Q/ S/ }" I% L# Q0 i, ^
Mcu.ThirdPartyNb=09 Z3 j7 B, q' F- P
Mcu.UserConstants=
Mcu.UserName=STM32F103ZETx, F1 _% m2 p( x0 l1 e6 s
MxCube.Version=5.3.0
/ P. T; n) Y" c' x" I
MxDb.Version=DB.5.0.30, l. Y& [7 s0 X, }9 B) D# q/ Q
NVIC.BusFault_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false9 m( p) |0 m5 b1 d) \$ y* a9 U8 S
NVIC.DebugMonitor_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false6 t, o% v7 Y. ]% |
NVIC.HardFault_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false
! m8 N# _; G& x1 X
NVIC.MemoryManagement_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false
$ E7 j4 o7 R% i: t2 X4 D
NVIC.NonMaskableInt_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false* P7 G6 ~- ~/ R7 i5 H
NVIC.PendSV_IRQn=true\:15\:0\:false\:false\:false\:true\:false\:false
) E6 k7 X5 a v2 ~2 j
NVIC.PriorityGroup=NVIC_PRIORITYGROUP_4
( q3 J4 _7 T( C \
NVIC.SVCall_IRQn=true\:0\:0\:false\:false\:false\:false\:false\:false
0 g0 ~& j5 Y2 j1 Y
NVIC.SysTick_IRQn=true\:15\:0\:false\:false\:true\:true\:false\:true
! ]+ E0 ?2 F4 r! W% f( k2 `% W, L
NVIC.UsageFault_IRQn=true\:0\:0\:false\:false\:true\:false\:false\:false. \. k: ?% e0 F
PCC.Checker=false) J! [; |) h" }' C- m
PCC.Line=STM32F103
) S" W {. s2 F8 ?2 w: D
PCC.MCU=STM32F103Z(C-D-E)Tx
% j2 [% Y c. [2 M
PCC.PartNumber=STM32F103ZETx- N; C8 ?% m$ d. |5 S& }2 g
PCC.Seq0=0
, O% f% |# {* r" L+ Q3 r" p
PCC.Series=STM32F15 T7 _: K0 P$ I/ `4 d# o3 Q
PCC.Temperature=257 m+ h: R b& C1 i
PCC.Vdd=3.3* x, B- T8 H% [; {
PinOutPanel.RotationAngle=0
* M9 U6 v, Y! [$ i+ S
ProjectManager.AskForMigrate=true
6 \! ~0 i5 f! x( V) v8 k
ProjectManager.BackupPrevious=false
* Y# Q1 _4 l2 }8 h" B# U* ]
ProjectManager.CompilerOptimize=63 r; {: O5 l% |
ProjectManager.ComputerToolchain=false# f- Q% p a& s+ a* y4 u
ProjectManager.CoupleFile=false" Y7 ^) a7 v% x
ProjectManager.CustomerFirmwarePackage=, [8 M3 ?& n5 N8 @) K8 {0 [
ProjectManager.DefaultFWLocation=true
1 R6 G8 ]7 e: E; e, V
ProjectManager.DeletePrevious=true8 t8 n1 j6 y. q
ProjectManager.DeviceId=STM32F103ZETx2 g. Y( x- i- t8 \' X: L
ProjectManager.FirmwarePackage=STM32Cube FW_F1 V1.8.0
0 k: ^( B4 U4 q0 {8 M
ProjectManager.FreePins=false* G5 S* ]. m1 |# {( u( Q' V( a
ProjectManager.HalAssertFull=false7 x: x ^1 }6 j5 k
ProjectManager.HeapSize=0x200
- j0 E/ u5 [* L2 B" M0 {# Z- P* E
ProjectManager.KeepUserCode=true/ k' {, ?& D* ]9 @' ?3 X9 M2 k: A
ProjectManager.LastFirmware=true9 ?; h# P; I! N% Z! E/ U; ]
ProjectManager.LibraryCopy=1( w4 P" ^. V# S2 c& O% ^# H5 j- v
ProjectManager.MainLocation=Src0 \* S/ ~% p3 v7 |" t
ProjectManager.NoMain=false
$ {% M: M+ m0 @! `1 f4 {- u' T8 I
ProjectManager.PreviousToolchain=
6 b+ S6 f& J1 r$ S; A! O
ProjectManager.ProjectBuild=false: m) `& E- g4 y0 r) \* u
ProjectManager.ProjectFileName=TEST.ioc s9 J1 t; V# L3 h$ z! _1 ]9 ~! b
ProjectManager.ProjectName=TEST
8 I8 `7 K4 S$ [# R7 x' l0 m8 }
ProjectManager.StackSize=0x400
) T1 O: T. U5 I
ProjectManager.TargetToolchain=STM32CubeIDE
+ B: Y7 j+ S# d8 q f
ProjectManager.ToolChainLocation=
; F( U ~9 _* j6 c# U9 r. _" v
ProjectManager.UnderRoot=true
2 N$ a7 o1 r0 n
ProjectManager.functionlistsort=1-SystemClock_Config-RCC-false-HAL-false
5 N' I: t; s) {- ]
RCC.APB1Freq_Value=8000000
& B( W: {* _: h/ a& j8 w# z" o6 ^4 h
RCC.APB2Freq_Value=8000000" K* p2 t, F7 K& g! l
RCC.FamilyName=M8 i# h" V. U+ M; q7 G+ G) H
RCC.IPParameters=APB1Freq_Value,APB2Freq_Value,FamilyName,PLLCLKFreq_Value,PLLMCOFreq_Value,TimSysFreq_Value5 {3 h: d* y( U9 w+ Y# v* T4 h
RCC.PLLCLKFreq_Value=8000000" b, K, O) U6 `0 N& G+ E# H
RCC.PLLMCOFreq_Value=4000000
. @' z( ]3 H3 N- g* p
RCC.TimSysFreq_Value=8000000' W. q! y1 _6 M5 p9 Z! _
VP_FREERTOS_VS_CMSIS_V1.Mode=CMSIS_V1( V' I# e6 f2 u" a
VP_FREERTOS_VS_CMSIS_V1.Signal=FREERTOS_VS_CMSIS_V1
1 p- I; M) P) Z) e. j: P- N, v
VP_SYS_VS_ND.Mode=No_Debug- w8 }: u+ v8 K
VP_SYS_VS_ND.Signal=SYS_VS_ND
' W- T/ P6 B# W
VP_SYS_VS_Systick.Mode=SysTick
& M' p) f" ]) ^7 F9 P: _% ^
VP_SYS_VS_Systick.Signal=SYS_VS_Systick
1 E- u K P7 ]' h' b4 V' X# i
board=custom
; U# n& X( N( b: D" D# o+ W
isbadioc=false

复制代码

这个不用太关心，因为可以通过图形化界面去配置，软件会自动修改这个配置文件的。

程序下载

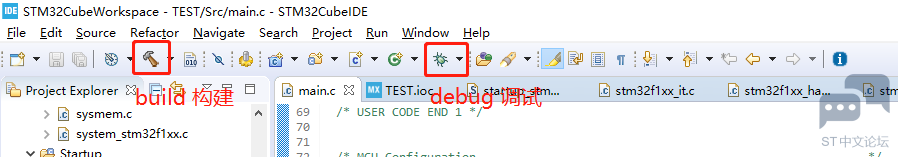

可以在工具栏直接点击锤子

build

快速进行构建，最终会自动生成elf的文件，也就是仿真器可以烧录的文件；然后可以在窗口直接查看Build的信息，包括报错等等，具体如下；

12:52:59 **** Incremental Build of configuration Debug for project TEST ****
, ?/ D1 } A' L- e! j% F& S: Q+ z' Z
make -j4 all
' e& F G% H+ |0 d1 }% q& C' l1 f
arm-none-eabi-gcc "../Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.c" -mcpu=cortex-m3 -std=gnu11 -g3 -DSTM32F103xE -DUSE_HAL_DRIVER -DDEBUG -c -I../Inc -I../Drivers/CMSIS/Device/ST/STM32F1xx/Include -I../Drivers/CMSIS/Include -I../Drivers/STM32F1xx_HAL_Driver/Inc/Legacy -I../Drivers/STM32F1xx_HAL_Driver/Inc -O0 -ffunction-sections -fdata-sections -Wall -fstack-usage -MMD -MP -MF"Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.d" -MT"Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.o" --specs=nano.specs -mfloat-abi=soft -mthumb -o "Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.o", H+ l% _* D0 O2 h$ ]
...- S5 E* c( J8 O3 }( i
Finished building target: TEST.elf
2 B: ~. o$ `# O( H& S% Q/ K
# D; C% n3 S% J. l
arm-none-eabi-objdump -h -S TEST.elf > "TEST.list"
! l; \2 g, C1 g h; [* c8 \- v
arm-none-eabi-size TEST.elf + }. P. x) g. t# [1 {
text data bss dec hex filename* x) R( v7 p9 W2 x" W6 |
3860 20 8228 12108 2f4c TEST.elf
5 c$ o. W2 T! r x- G" Z3 o
Finished building:

复制代码

点击工具栏的虫子图标

debug

进行调试；

工具栏

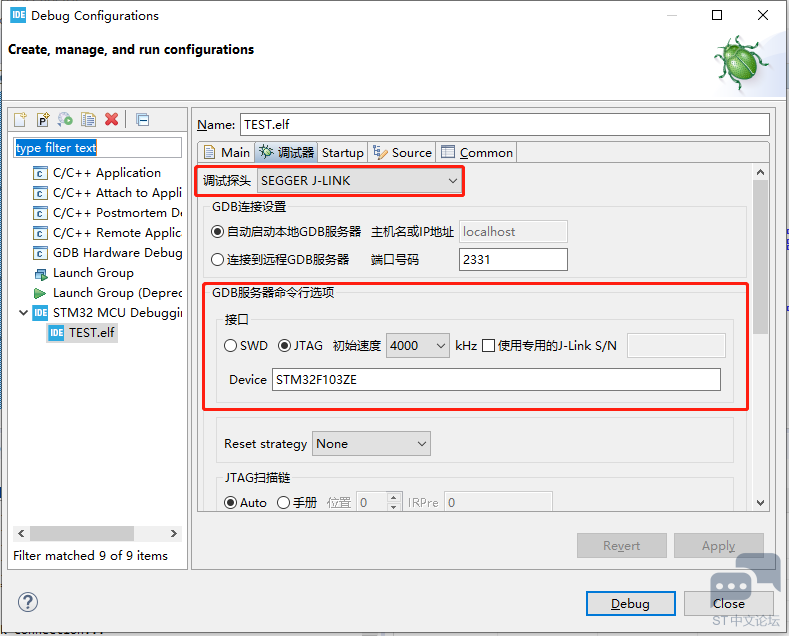

在菜单栏Run选项中找到Debug Configuratons，如下图所示，配置调试用的仿真器和接口方式，最后点击Debug即可将TEST.elf下载到target中。

调试器配置

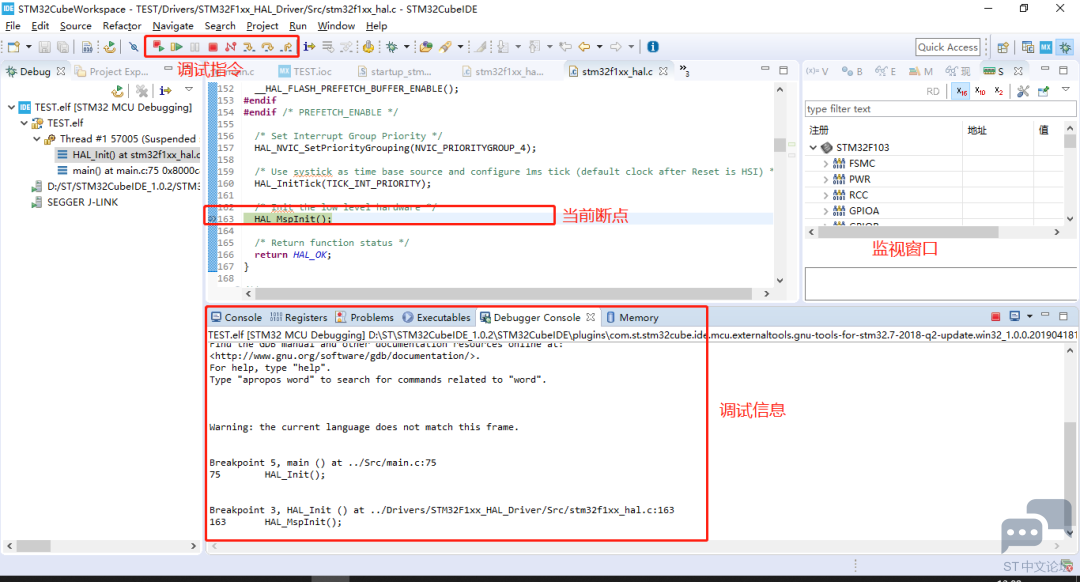

成功开始调试之后，如下图所示；

开始调试

结语
对于Cube进行了简单的学习和介绍，目前还有不少坑要爬，建议看一下HAL的封装，有必要LL也可以看看，基本上还是符合CMSIS那套标准。另外关于开发环境，如果需要使用CubeIDE进行开发，它已经集成了CubeMAX，则无需另外下载了，直接一站式服务搞定，如果只需要生成初始化代码，那么CubeMAX还是有必要单独装一下的。
