如何在 STM32U5 系列上校准内部 RC 振荡器

[复制链接]
STMCU小助手 发布时间:2023-2-13 20:15
前言STM32U5 系列微控制器内嵌两个可选为系统时钟源的内部 RC 振荡器。它们是 HSI16(高速内部)和 MSI(多速内部)振荡器,其可驱动两个独立的输出:MSIS(用于系统时钟)和 MSIK(用于某些外设作为内核时钟)。HSI16 振荡器的典型频率为 16MHz。MSI 振荡器为多速低功耗时钟源。
; y1 ]+ _) H8 L, c. @) ^STM32U5 系列微控制器(称为 STM32U5 器件)具有三个辅助内部时钟源:4 u+ K+ I4 K/ O8 V# o
• LSI:32kHz(内部低速)0 p% i9 y( g. D! D+ I( ]
• HSI48:48MHz(内部高速),可直接用于 USB、RNG(真随机数发生器)和 SDMMC(SD/SDIO MMC 卡主机接口)。
$ v- f/ i$ }) q& G0 ]• SHSI:48MHz(+抖动)内部安全 RC 振荡器,专用于为 SAES 外设提供时钟
- I" F* {1 c/ B$ ]3 t% `) ]工作温度对 RC 振荡器的精度有影响。在 30°C 时,HSI16 精度为±0.5%,MSI 精度为±0.6%,HSI48 精度为±4%。但在–40°C 至125°C 的温度范围内,精度会降低。为补偿温度对内部 RC 振荡器精度的影响,STM32U5 器件内置一些功能用于校准 HSI16、MSI 和 HSI48 振荡器及测量 LSI 振荡器频率。
0 a2 t/ l$ b1 f% g当系统中有 32.768kHz 的 LSE(低速外部)时钟源可用时,MSI 振荡器的频率可通过硬件自动微调,从而达到优于±0.25%的精度。这种使用 LSE 进行的自动硬件校准被称为 PLL(锁相环)模式。本应用笔记尚未对 PLL 模式进行介绍,仅侧重于用户微调。
4 I; I; q$ r7 U, V% h$ e6 C本文档还详细介绍了如何校准 HSI16、MSI 和 HSI48 内部 RC 振荡器,方法如下:1 |3 @& u. q* |, `2 J6 L
• 基于找到具有最小误差的频率的方法
- X8 R7 q2 P4 {* I! ^! ?6 i• 基于找到最大允许频率误差的方法
7 H" n. I3 Q3 ]* D* q$ m• 制定一个预先测量值的表然后在其中搜索相应变化的方法. d' Q5 \" ?& h
LSI 振荡器的测量是通过将振荡器连接到定时器输入捕获来实现的。; @- y) v8 a" X
本应用笔记随附的 X-CUBE-RC-CALIB 扩展包包含执行这些内部振荡器校准的源代码,以及运行示例所需的所有嵌入式软件模块。
7 g( f$ T  ]) ?  R0 C5 i" B2 q, [# c7 m& E1 m  K5 {, Q6 ~& N
. F% g: o5 {. Z5 C: S4 J* N0 R( y9 I
1.STM32U5 系统时钟  s! W; H) ?6 D$ b! i$ {, A

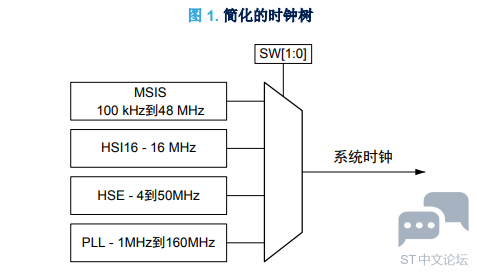

STM32U5 器件具有下列时钟源可用于驱动系统时钟:
: Q2 o- y4 _, o8 D) o5 a• HSI16:16 MHz 高速内部 RC 振荡器时钟1 p! Q7 @. L" E% D! L$ {1 l
• HSE:4 至 50 MHz 高速外部振荡器时钟
/ U+ f5 E/ H8 N. F% T4 |1 o  U, ]• MSI(MSIS):100 kHz 到 48 MHz 多速内部 RC 振荡器时钟
: z' y" H! x6 ]6 v4 I7 j2 ^• PLL:1 MHz 到 160 MHz 锁相环(PLL),由 HSI16、MSI 或 HSE 振荡器提供时钟3 Y6 {4 {( m8 }" j; s! y# X3 `! |
HSI16 振荡器的典型频率为 16 MHz,功耗为 150 μA。9 f% \7 g1 T+ A2 U; ~  W3 s8 q
MSI RC 振荡器基于四个内部 RC 振荡器:MSIRC0 = 48 MHz、MSIRC1 = 4 MHz、MSIRC2 = 3.072 MHz、MSIRC4 = 400 kHz。每个 MSIRCx 振荡器具有四个分频器:/1、/2、/3 和/4。MSI 共提供了 16 个频率范围,可选择用于两种输出:MSIS(用于系统时钟)和 MSIK(用于外设内核时钟)。MSI 的设计为工作电流与频率成正比(请参考产品手册以获得 MSI 功耗与所选频率范围之间关系的更详细信息),当 CPU 在低频运行时,可最小化内部振荡器功耗。在从复位重启或待机、关断低功耗模式唤醒后,MSIS 时钟被用作系统时钟。从停机模式唤醒后,可选择 MSI 时钟而不是 HSI16 作为系统时钟。1 G; h$ E! `- l/ H0 N
HSI48 时钟信号由内部 48 MHz RC 振荡器生成,可直接用于 USB、RNG 和 SDMMC。5 n4 V: o& F& E5 T. v! F
内部 RC 振荡器(HSI16、MSI 和 HSI48)提供了一个低成本时钟源(无需外部元件)。它们还具有比外部振荡器更快的启动时间和更低的功耗。可校准 HSI16、MSI 和 HSI48 振荡器以提高其精度。但即使校准后,内部 RC 振荡器频率精度也不如外部晶振或陶瓷谐振器的频率精度(几十 ppm)高。
% W& t% ?* `" X8 W注: 若外部振荡器发生故障,则 MSI 内部 RC 振荡器还可作为备份时钟源(辅助时钟)使用。
3 [+ L  ^; e% p7 J, m8 U8 C) N. \2 y" i5 o; p" Y( M, v: C
& y/ j2 q% w6 L0 F
0VS]2]XEWFCVPT2%)AEFH@I.png , V% E7 s, e/ h! V

' u# }/ w  Q+ S7 P9 p$ q

7 j7 Q4 @& R7 `系统时钟STM32U5 器件还嵌入了以下次级时钟源(不能用作系统时钟):
2 {, D: Z5 P5 d) w' y2 l* V• LSI:32kHz 低速内部 RC,可在停机和待机模式下保持运行用于 IDWG(独立看门狗)、RTC 和 LCD。LSI振荡器无法校准,但可通过测量来评估任何频率偏差(由于温度和电压变化)。3 X- z8 N4 J$ v, ?& w
• LSE 晶振:32.768 kHz 低速外部晶振 RC,可选地驱动 RTC(实时时钟)
( E# n1 {( P" Q' g• HSI48:48 MHz 高速内部 RC,设计用于通过特制 CRS(时钟恢复系统)电路为 USB 外设提供高精度时钟。它还可驱动 RNG 和 SDMMC。+ x$ S* G4 y3 I: A& M
• MSIK:多速内部 RC 振荡器时钟,用于外设内核时钟(源自 MSIRCx 振荡器)
3 E5 M/ u+ j0 }6 _3 Y• SHSI:48 MHz 内部 RC 振荡器,专为 SAES 外设提供时钟8 q. N' M) v6 E0 x# O+ B
5 m6 S9 d6 Z  m* D

9 [& w, e; m9 L0 h% j: K3 t2 内部 RC 振荡器校准
( d6 ^9 i, k. Y/ ~! }% @9 e由于生产过程的不同,每个器件的内部 RC 振荡器的频率都可能不同。因此,MSI 和 HSI16 RC 振荡器由意法半导体在 TA = 30 °C 时进行工厂校准。复位后,工厂校准值自动加载到内部校准位中。2 j+ e6 k9 \9 a
可微调内部 RC 振荡器的频率,以在更宽的温度和供电范围内达到更好的精度。这就是微调位的作用。对于 HSI16 振荡器,复位后校准值加载于 HSICAL[11:0]中。使用五个微调位 HSITRIM[4:0]进行微调。默认微调值为 16。增加/降低此微调值会增加/降低 HSI16 频率。HSI16 振荡器微调步长为 0.18%(约 29 kHz),具体如下:' e! M9 _7 t7 n! M+ r
• 将微调值写为 17 至 31 会增加 HSI16 频率。
/ u9 W% X5 ~9 P# r• 将微调值写为 0 至 15 会降低 HSI16 频率。: S' S7 E$ q6 Q& u
• 将微调值写为 16,HSI16 频率会保持为默认值。) A; w6 P4 O8 ~2 j# k5 @

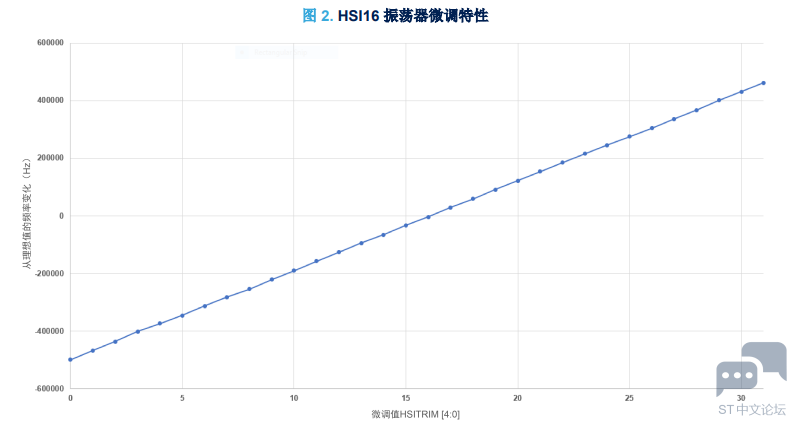

下图显示了随校准值变化的 HSI16 振荡器行为。HSI16 振荡器频率随校准值增加(校准值 = 默认的 HSICAL[11:0]+ HSITRIM[4:0])。5 Z: [+ G/ N9 c4 c( Z
8 [" ~8 @" c# V/ f
9 ^5 P9 l( x+ v  C& E
9 k( H# ?% i- g4 x; s7 I6 B  T
8 B$ _% u9 ^( f" K  S
. M7 J7 A7 L( B5 a$ |/ v
对于 MSIRCx 振荡器(x = 0..3),复位后校准值加载于 MSICALx[4:0]位中。五个微调位 MSITRIM[4:0]使微调范围更宽。校准基于将默认的 MSICALx[4:0](复位值)加上 MSITRIMx[4:0]。
8 w4 L: r* s% b6 B5 J结果存储在 MSICALx[4:0] = 默认 MSICALx[4:0] + MSITRIMx[4:0]中。* M# M9 e/ n4 N) V3 h

" A6 {9 B1 Z3 C2 }+ f6 ~

; x8 e# l  M& d0 ], K! X; r! s示例
$ D- A$ x# E. [3 g5 h假设默认的 MSI 校准值 MSICALx[4:0]为 0x10:2 ]$ H8 y' W- ?0 x2 `
1. 将 0x01 和 0x0F 之间的值写入 MSITRIM[4:0],会使校准值 MSICALx[4:0]处于 MSICALx[4:0] = 0x10 + 0x01= 0x11 到 MSICALx[4:0] = 0x10 + 0x0F = 0x1F 的范围内。这些结果大于 0x10(默认的 MSICALx[4:0]值),因此 MSIRCx 频率增加 1 步(0x11 - 0x10)至 15 步(0x1F - 0x10)。
) x5 R5 s3 n' T2. 将 0x11 和 0x1F 之间的值写入 MSITRIM[4:0],会使校准值 MSICALx[4:0]处于 MSICALx[4:0] = 0x10 + 0x11 =0x01 到 MSICALx[4:0] = 0x10 + 0x1F = 0x0F 的范围内。
2 R) I7 c% t" m, ^9 D这些结果小于 0x10(默认的 MSICALx[4:0]值),因此 MSIRCx 频率降低 1 步(0x01)至 15 步(0x0F)。4 k7 I. t% Y0 G8 K. p
3. 在 MSITRIM[4:0]中写入默认校准值 0x10 会导致校准值 MSICALx[4:0]等于MSICALx[4:0] = 0x10 + 0x10 = 0x00,因此 MSIRCx 频率会降低 16 步(最低频率)。. Q0 x' Q  v% _, M4 C/ X3 N
, b# B# Y% N) N& D- _+ a$ _

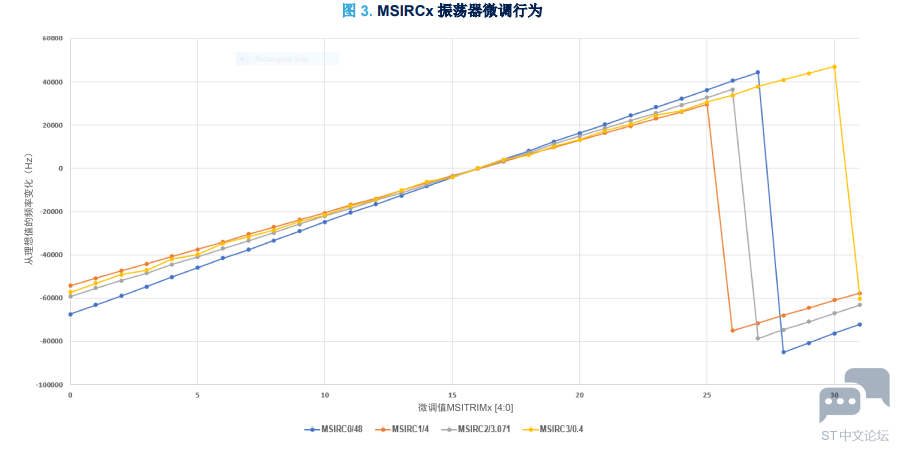

; t" [/ k. X( Q" H& w! G5 x下图显示了 MSIRCx 相比于 MSICALx[4:0]在 4MHz 时的行为。
6 q* @) N* D, _9 @2 r6 {# K& f. b  ~8 G7 R6 d

2 n/ U4 c- M/ D" e0 a" n/ J9 Z O9[~_B9XZ_1V7K_YLFT5}DY.png $ d, U/ X( F* n

% ~- n0 m* l5 T  A2 q2 F* M4 }) @
5 m9 J/ z( h* X2 f  g
对于 HSI48 振荡器,复位后校准值加载于 HSI48CAL[8:0]中。使用六个微调位 TRIM[6:0](在 CRS_CR 寄存器中)进行微调。默认微调值为 64。增加/降低此微调值会增加/降低 HSI48 频率。HSI48 振荡器微调步长为 0.12%(约 57 kHz),具体如下:- v2 E7 u4 E7 r5 B& Q8 N  e) O6 s: x
• 将微调值写为 65 至 127 会增加 HSI48 频率。
# K( K3 Z2 k8 v2 P  z• 将微调值写为 0 至 63 会降低 HSI48 频率。( ]  J+ G1 R, {
• 将微调值写为 64,HSI48 频率会保持为默认值。

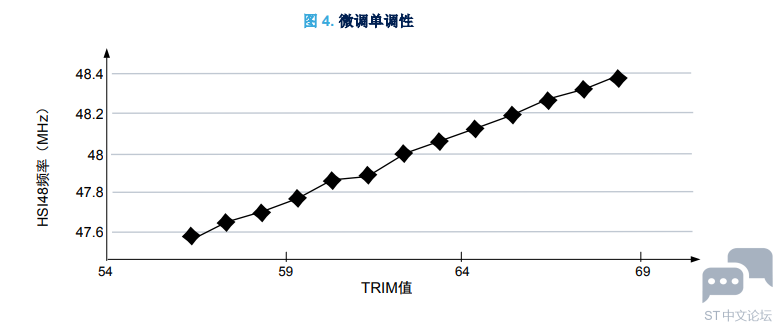

- m& H- h  @  {% m  w, D2 R下图显示了随校准值变化的 HSI48 振荡器行为。HSI48 振荡器频率随校准值增加(校准值 = 默认的 HSI48CAL[8:0]+ TRIM[6:0])。
! K: J6 C4 o4 n9 w* U2 \) ^  g+ d. X2 n
+ e4 D) Y+ D2 l0 _$ ^/ M8 y

/ G( q7 A* ]! p) c. t  j 1_0Z)S_(X1[92DH3Y)9$D@Y.png * N* M/ m0 h2 l9 }

. [2 \1 w0 L. {; o* K+ L

3 T, m: F$ o5 t4 R2.1 校准原理3 @& M6 h; Q' ]6 H9 h* v* {
校准原理包括以下步骤:
0 D' r4 {& w' l) A  s. z8 E1. 将(需要校准的)内部 RC 振荡器设置为系统时钟。
# r4 `3 t2 z7 P& X1 O& g2. 测量每个微调值的内部 RC 振荡器(HSI16 或 MSIRCx)频率。
( E8 i: e( V4 o, l3 s5 X3. 计算每个微调值的频率误差。
' V$ f8 O1 Z  K4. 将微调位设置为最优值(对应于最低频率误差)。/ U! S( l8 f- z' A" Q: _  U
内部振荡器频率并非直接测量,而是使用定时器计算时钟脉冲个数,与典型值比较。为此,必须有一个非常精确的参考频率,比如由外部 32.768 kHz 晶振或 50 Hz/60 Hz 电源频率(请参考第 2.2.2 节 用例 2:其他源用作参考频率)。  n( b, D; w- s9 y  I. m

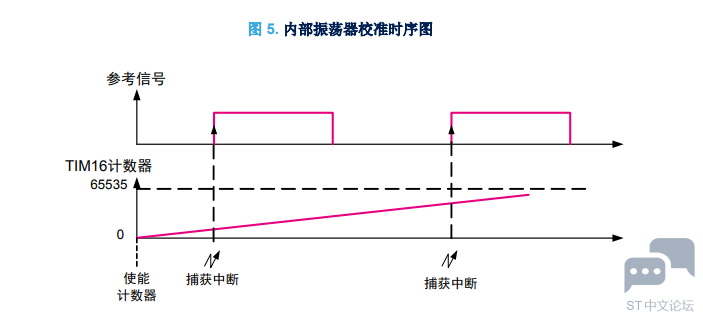

下图显示了怎样使用定时器计数个数测量参考信号周期。- ^6 I0 ^/ s5 s8 V$ ?
1 C  f" M7 {4 [0 R' O& E+ {

, r4 p9 j, J! @/ q) [ 3DJCKI9M]8E8F9TZQ@X0W59.png ( g+ o- c; ~  Y) y- ]/ D( V

3 `  [( W5 W# U0 q
* ]* _- \+ g, o9 Z7 ~9 K2 i! o
启用定时器计数后,当第一个参考信号上升沿发生时,捕捉定时器计数值,储存于 IC1ReadValue1 中。在第二个上升沿,又捕捉到定时器计数,储存于 IC1ReadValue2 中。在两个连续上升沿之间的时间(IC1ReadValue2 -IC1ReadValue1)表示了参考信号的整个周期。
# a" }: |+ Y! U( U, g6 e因为定时器计数器的时钟由系统时钟提供(HSI16 或 MSIRCx),因此与参考信号有关的内部 RC 振荡器生成的真正频率为:7 q) p. J. z$ _/ \5 d
测量频率 = (IC1ReadValue2 – IC1ReadValue1) × REFERENCE_FREQUENCY误差(单位 Hz)为测量频率与典型值之差的绝对值。' x  A  h* _- Y) n2 d
因此,内部振荡器频率误差表示为:
3 l& ]. o3 y! W* E0 }频率误差(Hz) = 测量频率 - 系统时钟频率
9 S5 X8 L+ n$ z) l- T# D/ M' x& p$ i- x2 R1 [0 y
  ~. ~' s6 E: ^& `* H# ]* g
完整版请查看:附件 如何在 STM32U5 系列上校准内部 RC 振荡器.pdf (642.41 KB, 下载次数: 0)
