STM32U5 RDP回退功能测评

[复制链接]
小萝卜啦啦啦 发布时间:2023-2-13 20:48
STM32芯片的保护等级有3级,0、1、2。
等级0:无保护
等级1:无法访问Flash和部分sram及其他一些资源。但是可以设置回0,退回0需要擦除整个Flash
等级2:完全锁死芯片,无法调试、烧录等操作。且该等级无法逆转。
而STM32U5系列具有保护等级回退功能,可以从2退回1,1退回0。
一.理论知识
官方有一份文档关于保护等级降级的描述和操作,文档编号为《LAT1086》,有兴趣的可以主动去阅读。
因为我没有使用TrustZone的经验,为了今天试验的顺利进行,本文只讨论TrustZone不使用的情况,不过大部分的操作都是通用的,额外缺漏的可以从ST的文档中自主学习。

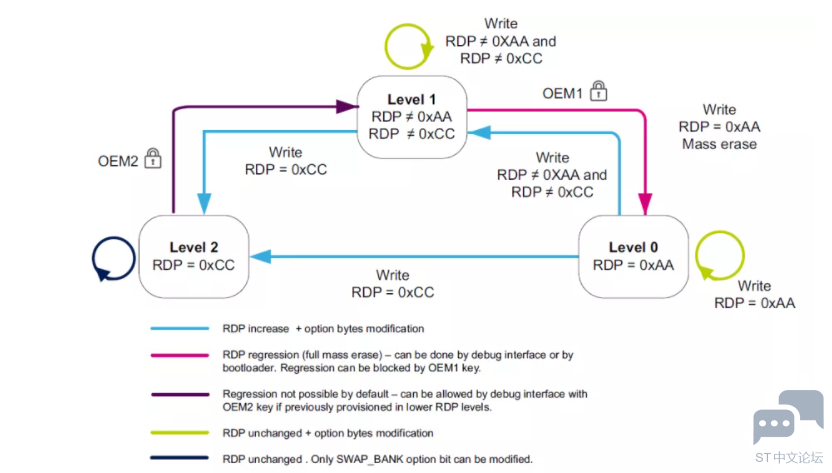

当TrustZone不使用时,保护等级变化如图所示
从0->1、0->2、1->2都只需要设置RDP参数即可,和普通STM32一样。但是多了从2->1、1->0这两个。
从2退回1时,需要使用OEM2秘钥。从1退回0时需要OEM1秘钥。
所以在使用该功能时,需要设置两个OEM秘钥。关于秘钥有以下几个注意点:
①需要注意的是秘钥不能为全0或1

$ l1 R/ q# n8 C% n) l, z

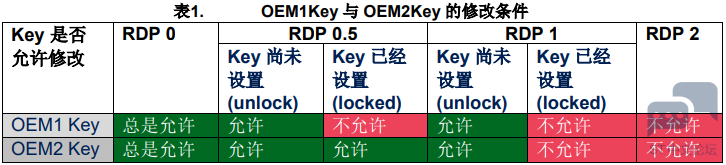

②秘钥不是在任何时刻都可以设置/修改的,具体如下图所示
③秘钥设置后无法撤销,但是可以修改(这一条我不太理解,我看ST的意思是秘钥一旦设置好以后就无法清除,只能在允许修改的情况下修改。但是我试验时发现是有清除按钮的,是文档写的太早,而现在已经有清除功能了?)

0 w2 {! d; M" j- f4 {7 n
因此,强烈建议在等级0时设置秘钥、修改秘钥

# ?" n- F! L( m) k" s) Y5 l4 v
二.实操
首先我们先检查一下保护等级。我们需要使用STM32CubeProgrammerv2.8.0及以上的版本,且Stlink固件需要V3J8M3及以上。我这边使用的是目前最新版2.12.0和V3J10M3
2.1检查秘钥设置情况
% n, [0 D8 Z% G: B* d2 Y: ~4 c

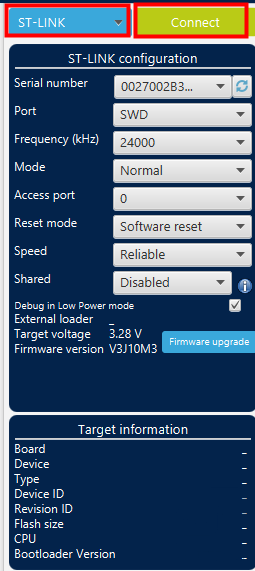

板卡连接电脑,打开STM32CubeProgrammer,选择ST-Link,连接
连接好后,正确识别到芯片了
点击左侧的REG图标,Device选择STM32U5XX,Search内输入FLASH,回车

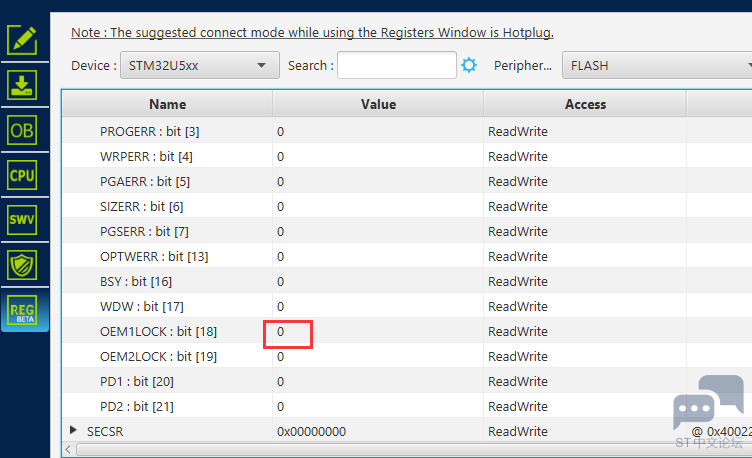

在NSSR中有两个参数“OEM1LOCK”、“OEM2LOCK”。当值为0时表示未设置秘钥,1为设置了秘钥
. a6 H$ C8 l. p, \! ]
我手上的芯片是全新的,所以这两个参数都是0,未设置。
* B; H% \9 D; ^6 P! B
2.2设置OEM秘钥

7 O! u' r' w) k* A) X

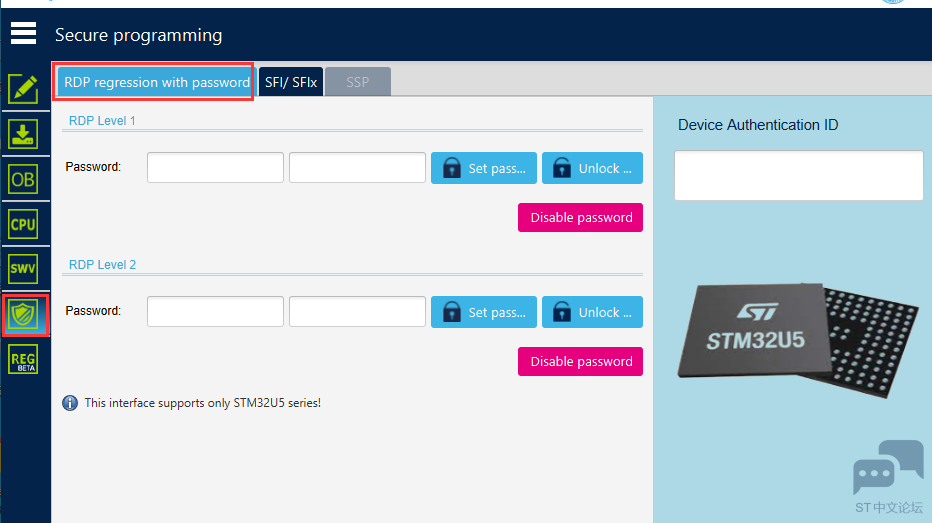

我们设置OEM秘钥,我使用的2.12.0版本的软件已经有图形化操作界面了,不需要再和ST文档中那样使用命令行了,可以直接在下图界面设置秘钥、解锁

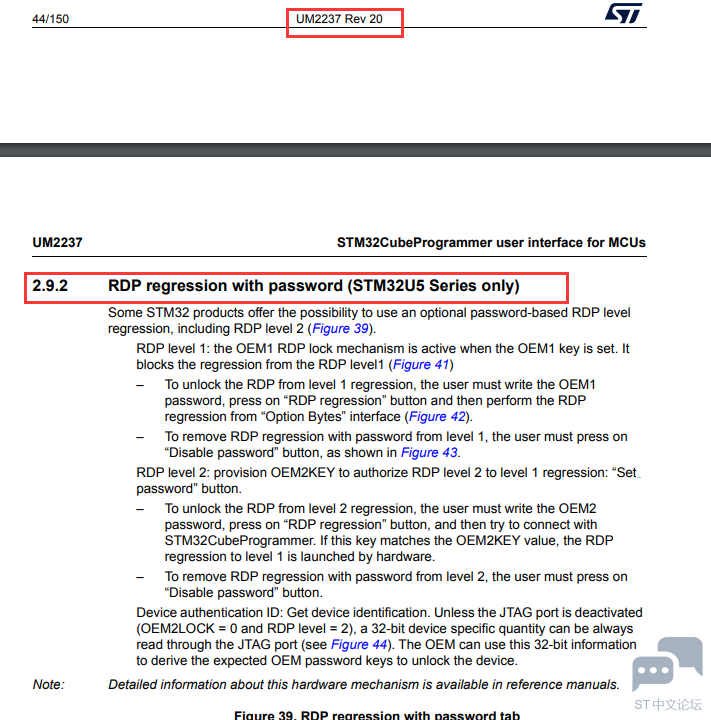

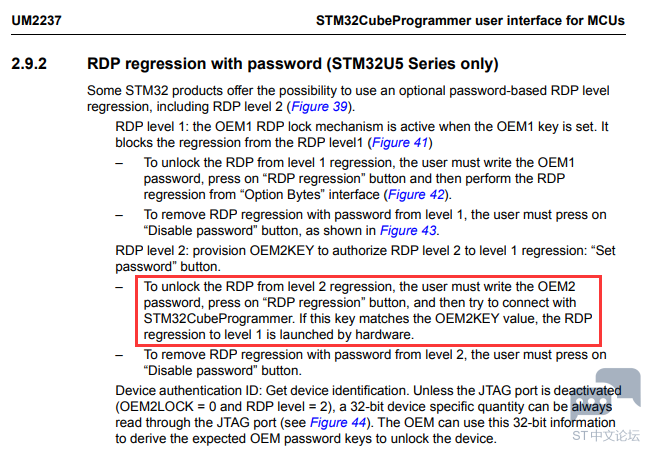

这个全新的界面我也是第一次使用,保险起见我先阅读一下官方文档《UM2237 Rev20》中的“2.9.2 RDP regression with password (STM32U5Series only)”,这一章节专门是描述该页面是如何使用的
" f, `$ \  c% M) M
先看一下RDP等级
是0级,可以设置OEM秘钥1和2
设置秘钥,需要注意的是,秘钥不能全为0或1。

/ R( |  E8 m! |  O) T) g2 E  P

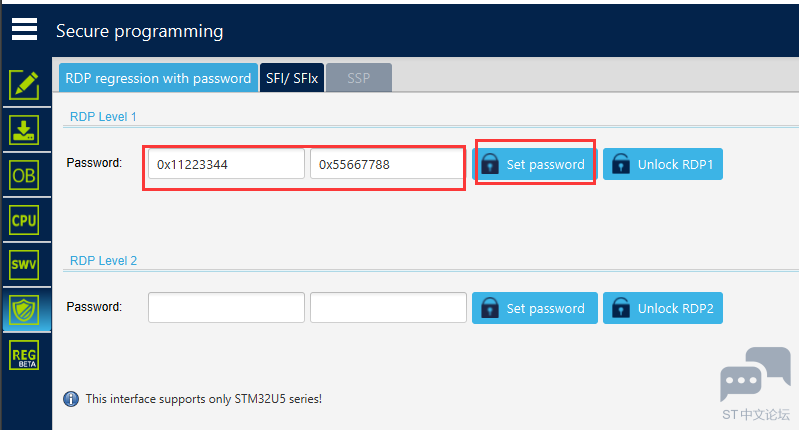

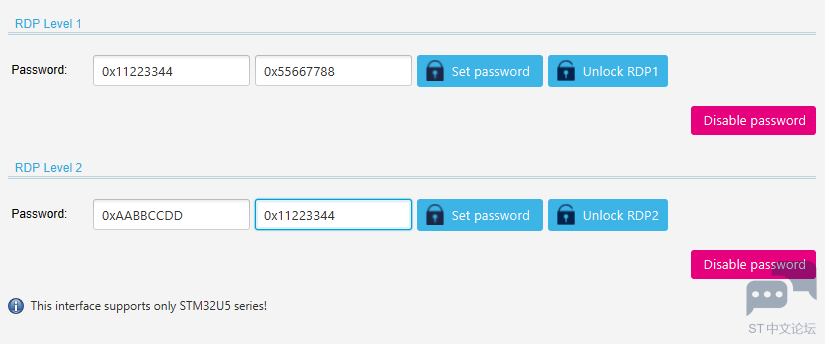

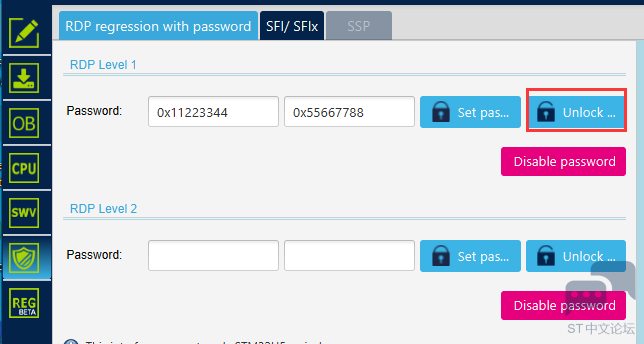

在Password框内输入想设置的秘钥,我这边设置的是0x11223344,0x55667788。设置的时候注意0x和密码长度,我输入了一下发现这个框没有做限制,可以随意输入,不知道点击设置后会不会有错误提示,因为我手上只有一块板子,不敢乱设,就不尝试了
点击set password后会有一个提示框
我们点击第一个Apply Lock RDP1
+ ^% u0 Z9 V, o( N+ ~+ X

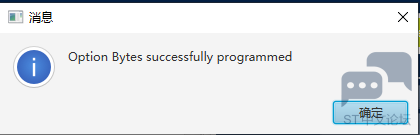

设置完成

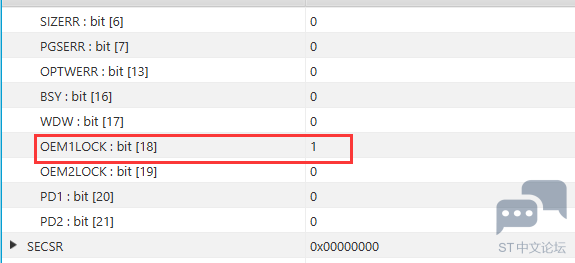

检查一下标志位,变成1了,OEM1秘钥就设置完成了。OEM2秘钥设置类似,就不展示了
9 w/ p. V5 ?. Y- C; |" i
2.3从等级1降级至等级0
/ I: d' G# U: m9 V* r

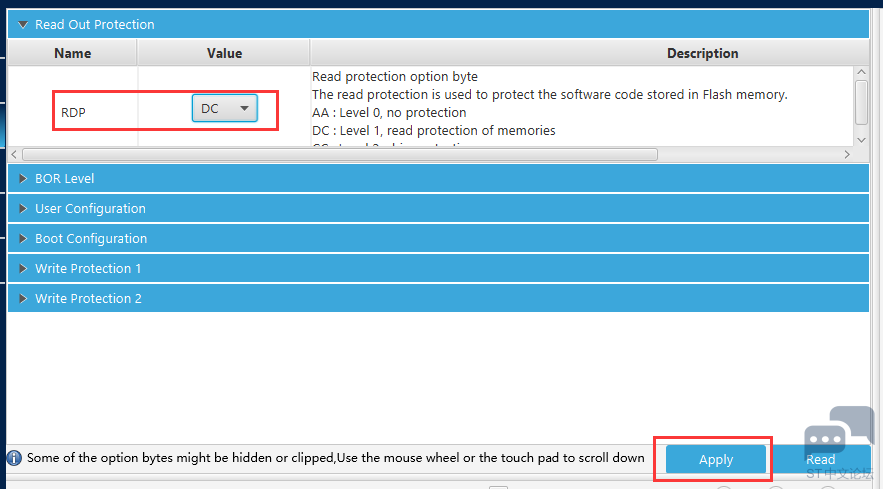

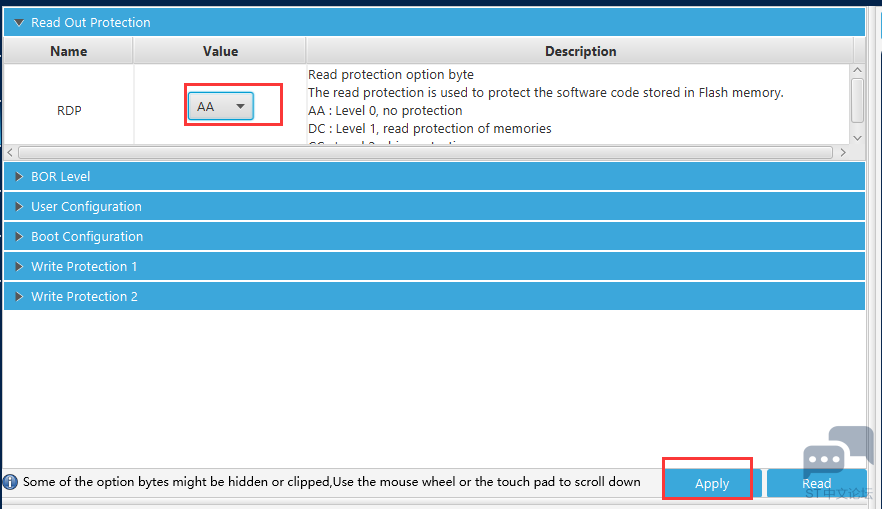

我先把等级设置为1,试一下用OEM1秘钥解锁、降级
设置完成
接下来解锁

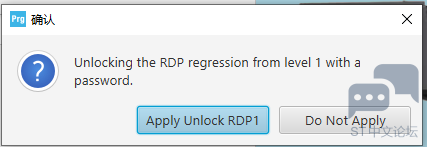

点击ApplyUnlock RDP1
解锁完成,就可以去降级了
尝试降级
降级成功
  r( r: P8 W& Y/ Z. Q
2.4移除秘钥

2 t3 U: e6 Q0 ~% j

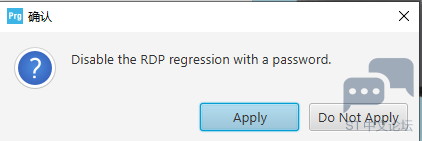

如果想要移除秘钥可以在保护0时点击Disablepassword
点击apply
移除成功
检查一下标志位,变成0了
" ~0 L6 K4 d: V5 q
2.5从等级2降至等级1
我们在等级0时先设置好OEM1、OEM2秘钥,这里就不再赘述步骤了
9 X# [! R  `9 M0 p4 O0 U
秘钥设置如图所示

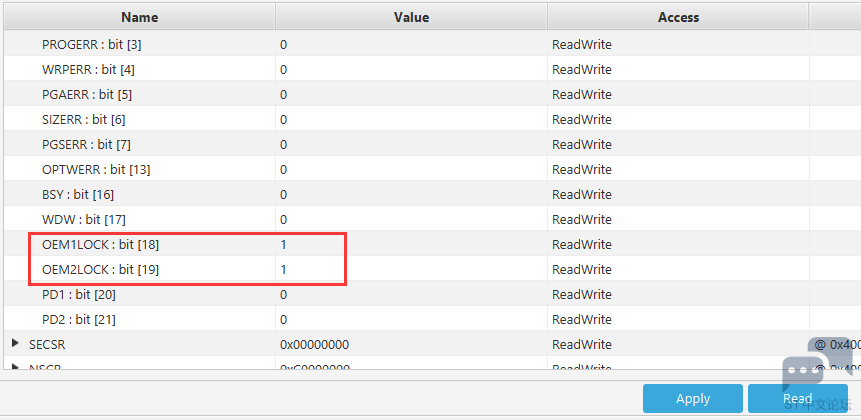

两个秘钥设置成功
直接将保护等级设置为2(心里还是蛮紧张的,很害怕操作失误,这块板子变砖)

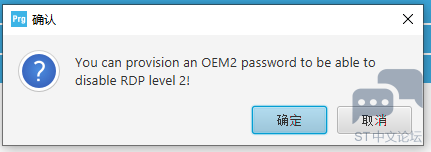

这里还很贴心的弹出了一个提示框,告诉我可以设置一个OEM2秘钥来去除等级2保护

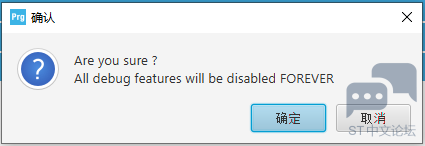

点击确定后,还会再次确认是否要继续,并提示该操作的风险
设置完成,芯片断连,保护2生效

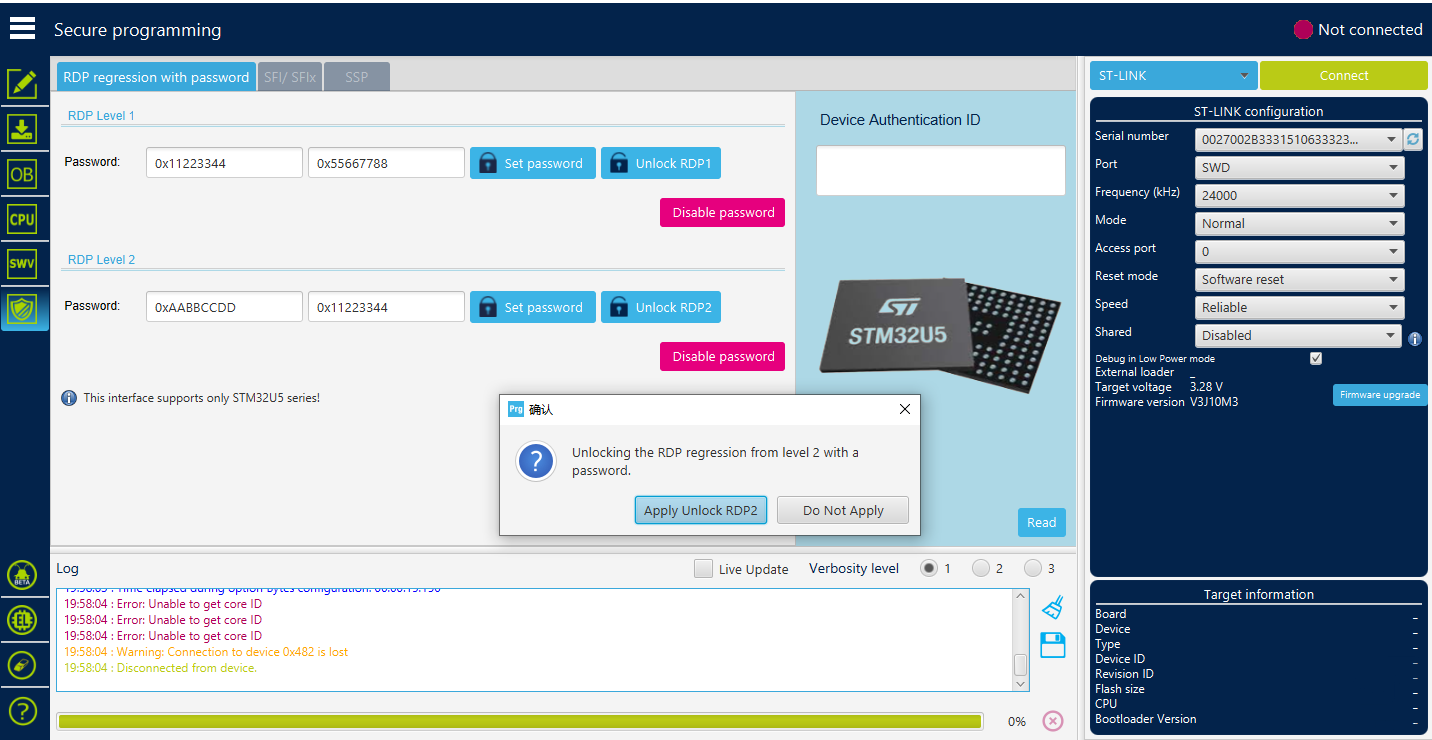

随后点击Unlock RDP2(密码框内要有秘钥),Apply Unlock RDP2
再点击右侧的连接

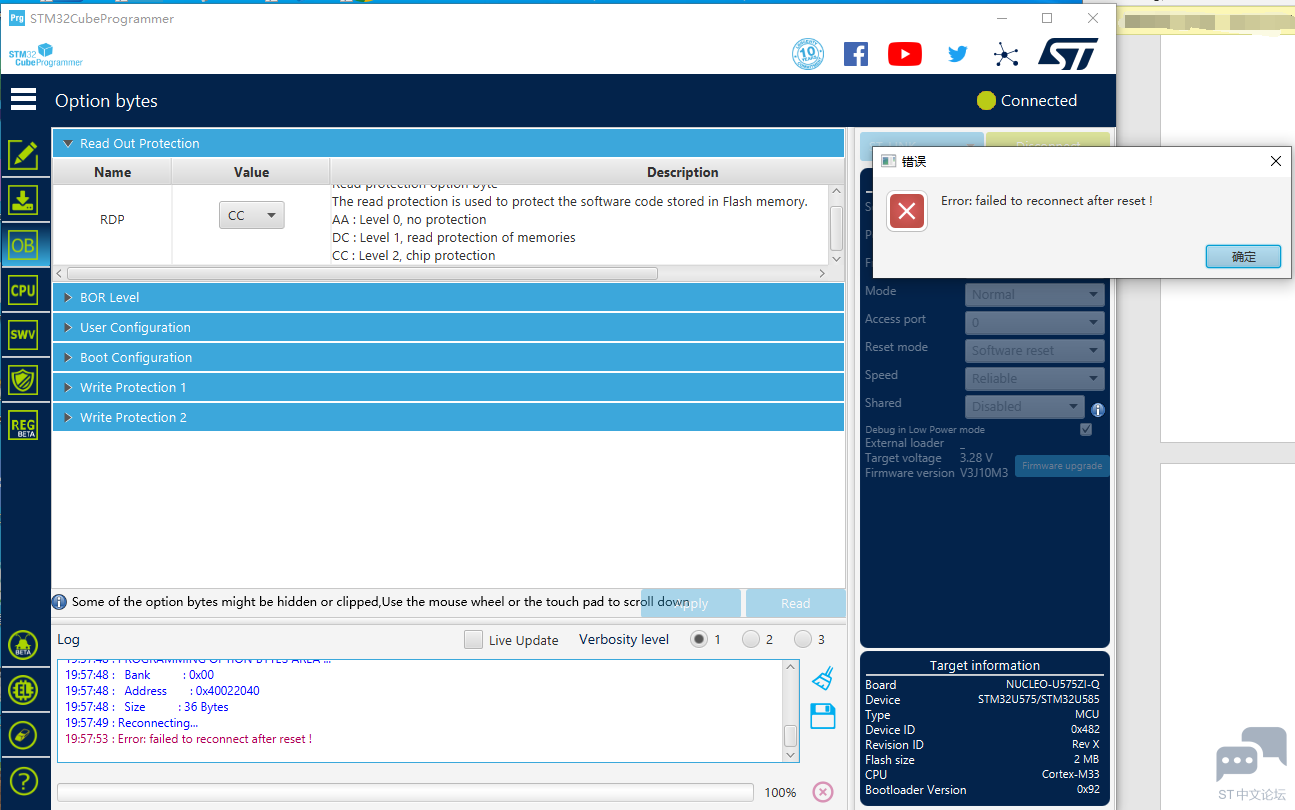

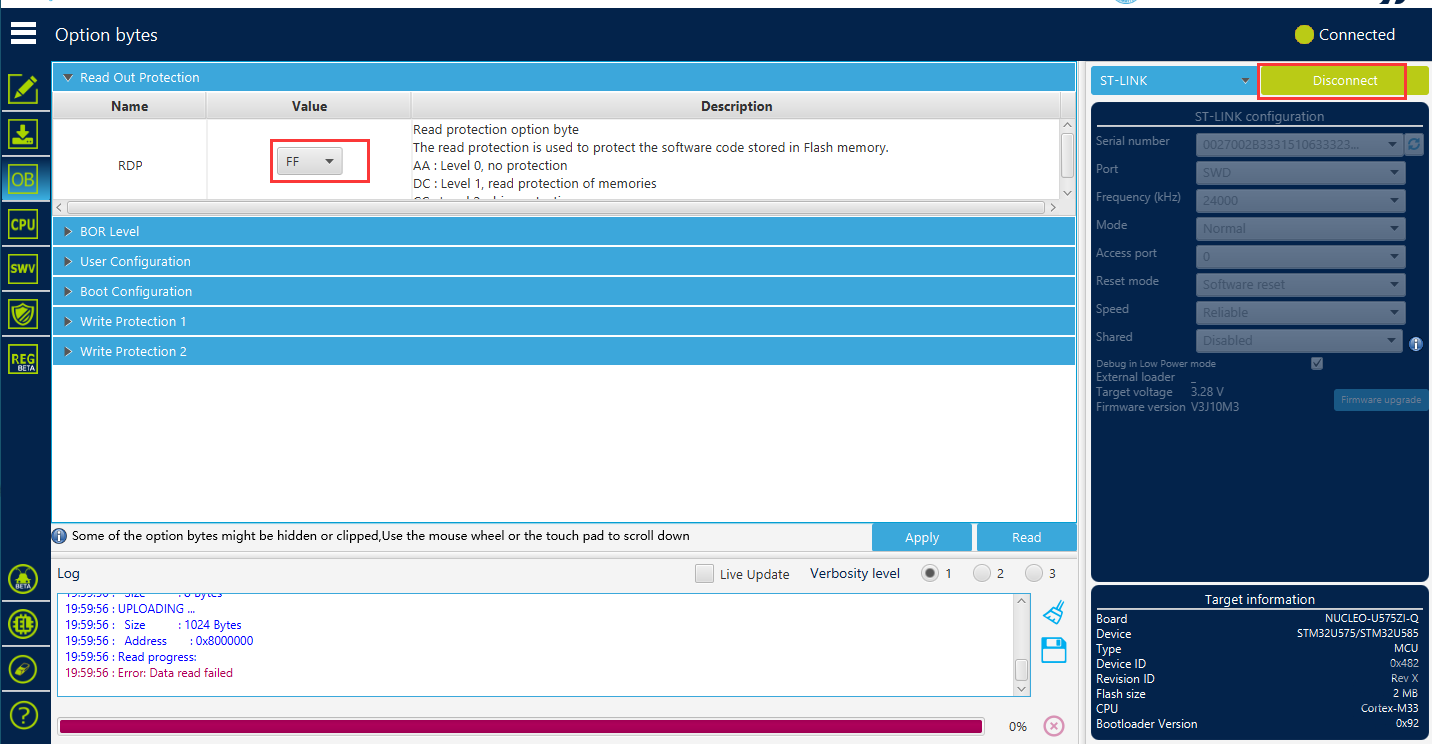

途中虽然有弹出错误/失败的提示框,我们不必理会,正常的,最终会成功连接上芯片!此时RDP保护等级为FF,代表我们成功了

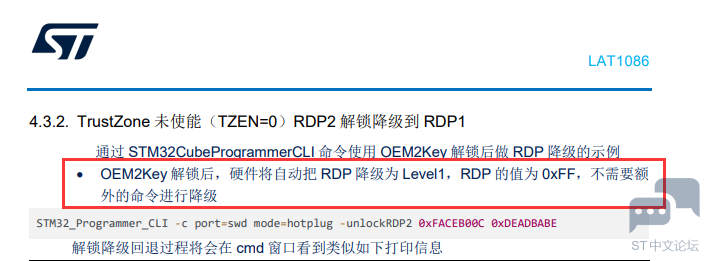

下面是ST文档中的一些描述
虽然官方的描述在内部逻辑上不是非常详细,我个人的理解是,当芯片处于等级2时,其他系列的芯片在调试口收到任何数据都是拒绝处理的,U5会处理一种数据,那就是携带OEM2秘钥的解锁指令。一旦秘钥正确,就会触发硬件解锁+降级至1的操作。然后就可以正常通过调试口连接芯片了,此时RDP保护等级会显示FF,虽然不是DC,但是芯片已经处于等级1了。
我们可以重复之前的操作,把等级1降至等级0,步骤我就不赘述了,和之前的一样
2 c' G/ {4 d8 S! x8 z
已经降至0了

# G/ g# Z4 z0 z
3.反思
今天的分享结束了,但是我还有一个疑问,如果有人用暴力的方式一直尝试解锁,芯片会不会有保护措施呢?虽然0x00000000 00000000~0xFFFFFFFF FFFFFFFF很多,挨个尝试要很久,但是终将会被破解。是否有和手机一样的输入多少次错误秘钥就禁止一定时间输入秘钥?

& W$ g8 ^: f; s# A) [
* z" s1 U5 m2 g

- ]6 X/ w/ ]  O3 ?: V8 }0 b# z
赞 收藏 评论1 发布时间:2023-2-13 20:48

举报

1个回答
STMCU-管管 回答时间:2023-2-14 13:36:48
支持,很详细了
