如何让 STM32WB 在没有 LSE 时运行 BLE 应用程序

[复制链接]
STMCU小助手 发布时间:2023-2-17 15:01
1. 为什么 STM32WB BLE 应用需要 LSE ?. k4 Y% w. C# C

0 N' s- z1 I/ F- V首先 LSE 可作为 STM32WB RF Wakeup 和 RTC 的时钟源。
) ^7 z/ W7 m% `; C0 `% L. H7 W' GSTM32WB RF Wakeup 和 RTC 的时钟源可配置为 LSE,LSE 时钟相对比较稳定且准确,不需要校准,而且 LSE 可在所有的低功耗模式下保持工作。; e- K: D# R- L4 l

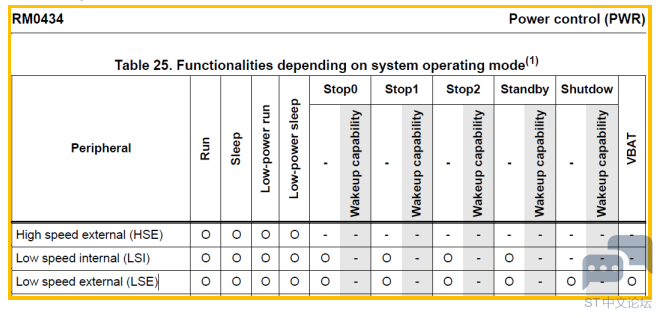

STM32WB RF Wakeup 和 RTC 的时钟源也可配置为 HSE,由于 HSE 只能在RUN/LP RUN/SLEEP/LP SLEEP 模式保持,进入 STOP/STANDBY/STUTDOWN 模式后,HSE 会被关掉,这样系统就无法进入 STOP/STANDBY/STUTDOWN 模式,导致系统功耗会更高。另外 HSE 可能没那么稳定,可能需要校准,从而可能导致 STM32WB RF Wakeup 时钟不稳,也影响 BLE stack 运行,导致 BLE 工作不稳。8 {/ H! J0 V8 I' O; h* N' b

; ]7 Q; [  Z# f8 C8 t0 U

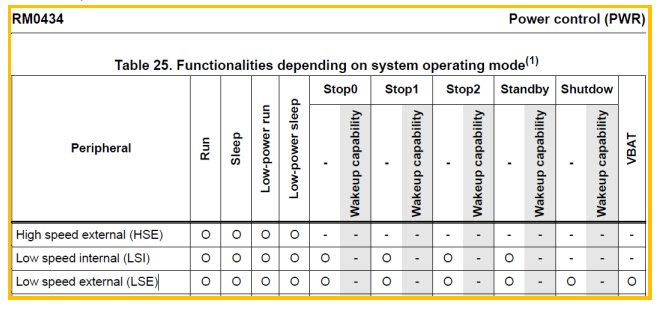

  s1 n: A; j  J! e- }) w) E _TSU8H14_T}`UI0]8QPNIXP.png . T; y" A; S# r3 c, g
9 u6 w* o' d; K: N5 s4 ^$ d' J
2. 在需要 BLE 使能时,什么情况下可考虑不使用 LSE: m- w( h6 m" o( p! \! g2 H
在以下情况下,还需要使能 BLE 并进行开发,调试时可配置 STM32WB 使用 HSE 做RF Wakeup 和 RTC 的时钟源。
7 S- j" e2 Q2 q1. 设计时,遗漏 LSE,但是样机已做好8 `  B# `- `7 t- I0 }" M& {/ @7 d
2. 生产了样机,忘记贴 LSE 了6 O) F$ N1 r6 r0 J
3. 生产了样机,LSE 不匹配,暂时可去掉: }3 P6 M" n, ~  w, V
3. 环境或应用使用某些 GPIO(PC13) 影响 LSE,导致 LSE 时钟异常或不稳
- c' v: c- y8 U3 v4. 不关心功耗,系统不需要进入低功耗
4 _7 x& V' K6 j# _3 L8 w6 r) v  f' @! ^- F" `, X4 |
3. 如何配置 HSE 作为 RF Wakeup 和 RTC 的时钟源
8 ]0 G) w) J' [0 v. m已有介绍,基于 CubeMX v6.3.0 和 CubeWB v1.12.0,但是从 CubeMX v6.4.0 and CubeWB v1.13.1 后,CubeWB 有稍许更新,本 LAT 基于CubeMX v6.6.1 和 CubeWB v1.14.1 介绍。( D/ x. a$ Q' O7 J1 R

; w! F' L" T7 P3.1. 打开 BLE_p2pServer.ioc
, }  A% [( v" B+ O2 Y: h6 n7 V. {6 w用 CubeMX v6.6.1 打开 STM32Cube_FW_WB_V1.14.1\Projects\P-NUCLEOWB55.Nucleo\Applications\BLE\BLE_p2pServer\BLE_p2pServer.ioc,以此为例。, O4 b0 i: _: L
8 Z( L, {, o7 ]7 Y0 E  v
3.2. 失能 LSE
2 p' F; u; M# h) h0 T' W# ?在 Pinout& Configuration => System Core => RCC=>Low Speed Clock (LSE)=>Disable,失能 LSE。
9 L: a! b3 V6 |* I
' o+ G7 r+ P+ J$ S" K

% L5 s# k7 r9 U9 g+ }. }2 A2 s %3USL)M(}EBMK9I7J9JR6.png ' k* M! B1 t: S( k7 Q  Q; e
4 [  {4 X( e- `. m+ ^2 \7 P
3.3. 失能 LPM & 配置 RTC 预分频
# }4 G5 y5 n% Q1 y( z* O1 n# Y在 Pinout& Configuration => Middleware => STM32_WPAN =>Configuration=>Generic parameters=>CFG_LPM_SUPPORT=>Disabled,失能低功耗 LPM,系统会保持在 RUN 模式
+ \- z0 f$ s: ?$ [/ QApplication parameters=> CFG_RTC_ASYNCH_PRESCALER=>127; O0 E' t; e- a6 w- c
Application parameters=> CFG_RTC_SYNCH_PRESCALER =>7812 5 G$ N% n0 ~* ]- P0 F6 ~! J0 Q( U& M

4 X' d+ [1 T7 r1 V

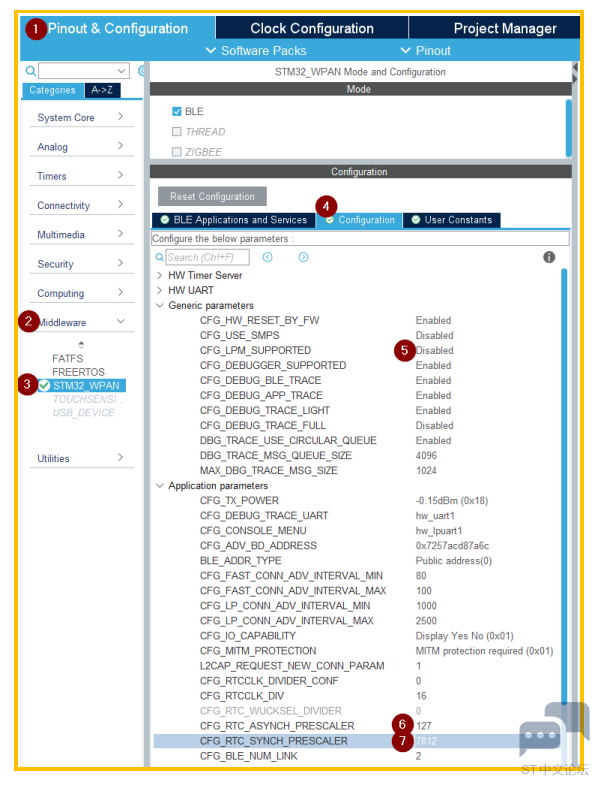

" j) O6 Q# u! H4 w# X8 k3 ? 2{1O[%RH1}PCF(8P)V96GHM.png
* Z+ s, t- c9 s$ O! [) H% ]; J& {3 Y. J
& G6 s" ^, b9 I4 j2 V- y- V$ U
其实,生成代码后在 Core\Inc\app_conf.h 中,如果使能了CFG_DEBUG_BLE_TRACE 或 CFG_DEBUG_APP_TRACE,会自动的失能CFG_LPM_SUPPORTED。
6 t* q9 _# V& s7 \% l: V
6 o/ j3 x: D6 k/ P) C1 c2 |" C" c6 F  U" D7 H. }
( g0 u* z2 p6 d( o# y
完整版请查看:附件 如何配置STM32WB在没有LSE时运行BLE应用程序.pdf (568.4 KB, 下载次数: 2)
