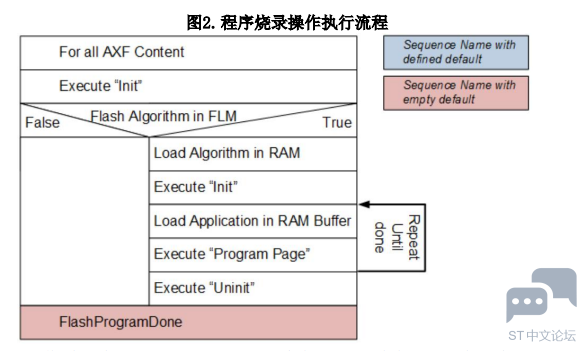

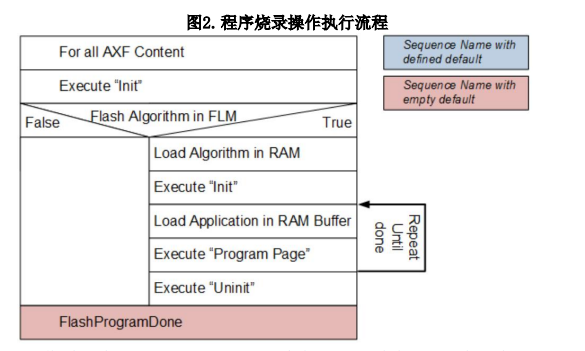

1. 引言3 e6 j I! @) g1 o) D 随着用户的应用越来越复杂以及 GUI 等需要大存储空间的需求越来越多,很多时候我们需要将代码或数据放在外扩的 Flash 存储空间。但是这样存在一个外部 Flash 烧写的问题,尤其是在应用调试时,需要将代码或数据烧录到外部 Flash。如果调试工具不能够一键烧录,势必会给调试带来诸多的麻烦。本文以 STM32H750 芯片为例,介绍通过 KEIL制作 QSPI 接口的外部 Flash 下载算法的方法。 - z% o2 l9 G2 U- S 3 v; a8 ?9 J1 P" u+ ^% ]" P, o: r 2. MDK 下载算法基础知识/ x) d/ m0 g* s$ m* T% V+ d2 J FLASH 编程算法是一种用于擦除应用程序或将应用程序下载到 Flash 的程序代码。MDK 本身支持的各种器件都自带下载算法,存放在 MDK 各种器件的软件包里面,以STM32H7 为例,算法存在于 Keil\STM32H7xx_DFP\2.6.0\CMSIS\Flash(软件包版本不同,数字 2.6.0 会不同)。但是,只有 STM32 官方部分开发板提供了算法工程,大多数用户开发板都需要自己编写下载算法。不同的 QSPI-FLASH 的驱动略有差别,因此下载算法也不同。所以,掌握通用的下载算法制作步骤很重要。. x0 f4 R, w" {- j+ u MDK 通过创建一批与地址信息无关的函数,实现的功能主要有初始化,擦除,编程,读取,校验等,然后在 MDK 调试下载阶段,会将算法文件加载到芯片的内部 RAM 里面(加载地址可以通过 MDK 设置),然后 MDK 通过与这个算法文件的交互,实现程序下载,调试阶段数据读取等操作。 3. 程序擦除操作执行流程6 {6 n: e' k2 J1 z4 E+ X 如图 1所示,可以看出 Flash 的擦除过程包括以下几个步骤:# R/ e/ A, Y% z$ t; t/ C a) 加载算法到 RAM(一般指片内 SRAM)/ t- N: n+ w, V, ] b) 执行初始化函数 Init c) 执行擦除操作,根据用户的 MDK 配置,这里可以选择整个芯片擦除或者扇区擦除。9 Y, I; p2 y. e" n/ E8 q j d) 擦除操作结束后执行 Uninit 函数 ![]() 4. 程序烧录操作执行流程' C7 g# `& U8 { 如图 2所示,程序烧录执行流程包括以下步骤:, ~: F) z4 T% M$ ?) ~( [5 I a)对所有的 AXF 文件做 init 初始化(AXF 是 MDK 生成的可执行文件,也就是需要烧录和调试的代码) b)查看烧写算法 FLM 文件是否存在,如果不存在,则操作结束;如果存在,则继续 c)加载算法文件到 RAM 中 d)执行初始化函数 Init e)加载用户程序代码至 RAM 中) K" Y$ F# o5 G6 U9 A! Z$ I f)执行写入编程函数 Program Page: g9 s$ J4 C/ T2 n$ B. S% h g)执行 Uninit 函数2 Q3 t1 Z8 R, u5 w1 ~! @ h)操作结束 4 F0 \& _ v* q' |) q9 Q+ o' M O1 |& u6 L 0 o3 @0 v& i. b% E" n ![]() 9 b& v( ~( R# o# s, p/ V" m4 h: x 从以上操作过程中可以看出,我们的用户代码是先放在 RAM 中缓存的,然后 IDE 通过调用 RAM 中的 FLASH 写入函数 Program Page 将代码写入到 Flash 中,完成代码的烧录3 j5 L9 O8 o' U4 Q) T$ f 完整版请查看:附件 ![]() |
